Талреп. размеры и технические характеристики

Конструкция талрепа

Стандартная конструкция включает три основных компонента. Это соединительная муфта и два стержня, которые имеют резьбу. Муфта может быть закрытой и открытой – выбор по этому признаку зависит от условий применения талрепа. Закрытая форма требуется в случаях, когда есть риск механического повреждения или попадания в механизм крупнозернистого песка.

Стержни на двух концах имеют приспособления для фиксации груза – это может быть кольцо или крюк. Оба элемента вкручиваются с противоположных сторон по разнонаправленной резьбе, что повышает надежность механизма. Обычно крепление талрепа реализуется, когда он находится в разобранном виде. После зацепки и фиксации груза осуществляется сведение стержней в муфту с необходимым усилием. Материалом для всех элементов приспособления почти всегда выступает нержавеющая высокопрочная сталь. Оцинкованный металл противостоит влаге, не подвергается коррозии и дольше служит при высоких нагрузках. Другое дело, что форматы и типоразмеры конструкции могут быть разными.

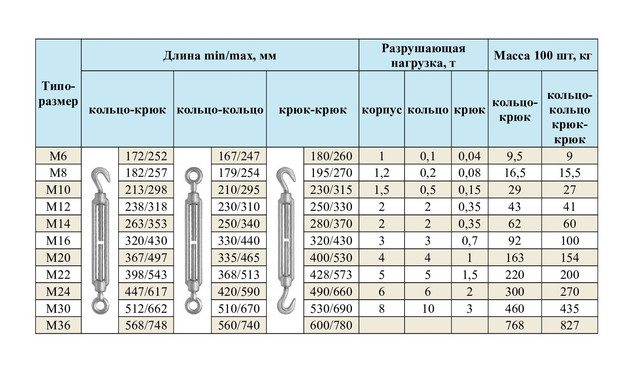

Характеристика и свойства

Одним из самых важных параметров является диаметр резьбы, который определяет размеры всех деталей конструкции. Чем больше стержень, тем сильнее нагрузки. Показатели диаметра определяются метрической системой мер. Длина зависит от толщины.

Талреп делится по видам используемых стержней. Самыми популярными считаются крюки и кольца, а также механизмы с вилками. При работе с тяжелыми грузами используют устройство «вилка-вилка», ведь оно является статичным и может долго удерживать груз.

Цепной талреп создан для динамического удержания с возможностью приближения и отдаления грузов. В таких моделях цепь считается звеном, которое присоединяет стержень или муфту.

ГОСТ для талрепа

Установкой размеров и технических характеристик, предназначенных для талрепа, занимается ГОСТ 9690 71. Нужно соблюдать четыре основных правила:

• На все трущиеся детали наносится смазка графитная по ГОСТу № 3333.
• Должно быть защитное покрытие по ОСТ.
• Срок использования устройства — 15 лет.
• Правильно выбирайте талреп для троса.

Советы перед использованием.

• Перед началом работы промыть поверхность механизма бензином или обработать специальной смазкой.
• В процессе работы попытаться исключить радиальные нагрузки.
• После завершения работы снова произвести обработку поверхности, особенно в месте резьбы.

Из чего состоит это устройство? Корпус создан с помощью литья, ковки или сварки. Отверстия чаще всего фрезеруются. При сложных погодных условиях берут талреп закрытого типа. Он состоит из трех частей: корпус, два винта и оголовки винта. Чтобы лучше понять, как устроен механизм, стоит взглянуть на талреп (фото).

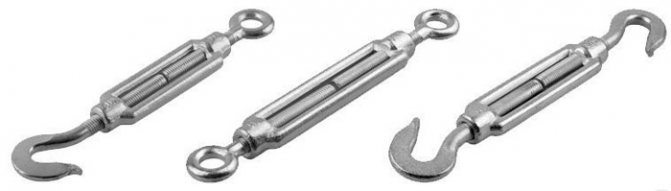

Разновидности талрепа

«Крюк-крюк» иногда называют натяжитель троса талреп. Основной плюс такого устройства в его универсальности: благодаря крюкам с двух сторон, такой механизм можно использовать практически при любых работах. К примеру, стяжку с кольцами невозможно прикрепить к монтажным отверстиям конструкции и оборудования. Такие же действия с устройством «вилка-вилка» потребуют намного больше времени. А крюками очень быстро можно зацепить стяжку.

Еще этот механизм удобен тем, что у стягиваемых объектов, можно заранее подготовить правильный, прочный и неразборный фиксатор. Последний и самый главный плюс в том, что талреп легко снять и не нужно ничего откручивать или расплетать.

Минусы такого талрепа:

• Допустима лишь маленькая нагрузка по сравнению с механизмами «колько-кольцо» и «вилка-вилка».
• Существует слабина во время установки стяжки, из-за этого крюк может легко соскочить с фиксатора прикрепляемого объекта.

Устройство «кольцо-кольцо» используется для натяжения гибких деталей и изделий, например: тросы, канаты, цепи, веревки и так далее. С помощью таких стяжек и натяжителя частенько ликвидируют обрыв трассовых соединений и спасают от самопроизвольного раскручивания винтов.

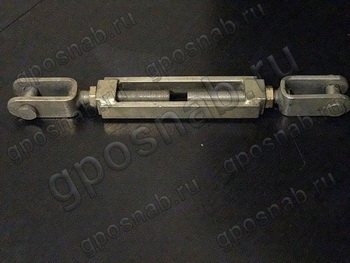

Устройство «вилка-вилка» чаще всего эксплуатируют для установки растяжки специальным инструментом. Плюс вилочного типа в том, что он имеет обжимные вилки. Вилка всегда надежно фиксирует трос. Вилка-вилка делится на два типа корпуса: открытый и закрытый. Лучше выбирать закрытый, он не загрязнится так сильно, как открытый. Иногда у этого механизма возникают проблемы с цепным тросом.

Разновидности талрепа

1 Что такое талреп – вы еще незнакомы?

Такое приспособление зачастую выполняет ответственную функцию, и поэтому каждая его составляющая выверена и соответствует определенным стандартам. Международными документами, регулирующими производство и технические характеристики, являются DIN 1478, DIN 1480, талрепы на постсоветском пространстве отвечают ГОСТ 9690-71. Основная задача приспособления – хорошее натяжение. За что человеку полюбился этот крепежный инструмент, так это за его непоколебимость. Талрепы долго держат на себе груз даже без намека на усталость.

• Талреп вилка–вилка – как используется?
• Талреп крюк-кольцо – когда пригодится такое сочетание?
• Талреп кольцо-кольцо – как и для чего его используют?

Действительно, талрепы ПТР-7-1 (так раньше называли эти приспособления, причем цифра после ПТР варьируется) помогают держать в постоянном напряжении стальные канаты и тросы, образующие растяжки. Единственное, что ПТР талрепы не имеют такого разнообразия оголовков, как современные. Их чертеж указывает на наличие одинаковых продолговатых петель на концах. А разрушающая нагрузка, которую может выдержать такая конструкция, как раз и указана в названии после ПТР, из расчета на тс (тонны-силы). Модели чуть новее выражают этот параметр в кН, например, талреп Т-30-01 выдержит нагрузку до 30 кН или 3 тс.

1 Применение талрепов – где они используются

Широкое применение этот вид натяжителей нашел в области грузовых и морских перевозок. На сегодняшний день невозможно представить ни один тяжелый или негабаритный груз, который бы крепился без помощи талрепов. Благодаря специальной конструкции, устройство обладает возможностями справляться с очень тяжелыми грузами, масса которых достигает нескольких десятков тонн. Первоначально мастера использовали механизм для соединения металлических и деревянных конструкций разных типов и видов.

Талреп идеально подходит для закрепления грузов при такелажных работах

Талреп представляет собой такое приспособление, которое идеально подходит для закрепления грузов при такелажных работах, а также транспортировке товаров. К примеру, механизм будет незаменим в случаях, когда требуется выполнить монтаж громоздких антенн или металлических конструкций.

Современные талрепы производятся из высококачественной нержавеющей стали. За счет этого механизмы обладают стойкостью к разрушительному воздействию коррозии. Для усиления эксплуатационных характеристик, а также для увеличения уровня надежности, прочности и долговечности устройства, их часто покрывают различными напылениями. Огромной популярностью пользуются оцинкованные талрепы, стоимость которых несколько выше средней цены на аналогичные устройства.

При этом стоимость является полностью оправданной. Суть в том, что металлические натяжители тросов, как правило, используются для закрепления грузов снаружи, под открытым небом. Следовательно, они подвержены воздействию окружающей среды. Если же приобрести инструмент, покрытый цинком, то о проблемах, связанных деформацией или разрушением вследствие действия атмосферных осадков, можно забыть навсегда.

При покупке натяжителей тросов в первую очередь внимание следует уделять толщине и длине канатов и тросов, для работы с которыми требуется талреп. Несмотря на то, что они способны выдерживать колоссальные нагрузки, создаваемые многотонными предметами, параметры самих талрепов отличаются компактностью. Так, размеры находятся в диапазоне от нескольких до десятков сантиметров

Правильно подобрав монтажный натяжитель для тросов, вы можете рассчитывать на успешное закрепление необходимых объектов

Так, размеры находятся в диапазоне от нескольких до десятков сантиметров. Правильно подобрав монтажный натяжитель для тросов, вы можете рассчитывать на успешное закрепление необходимых объектов.

Устройство талрепов

Изначально слово «талреп» имеет голландское происхождение. Приспособление это применяется для стягивания различных тросов, проводов и т.п. Широкое использование талрепа было связано и с натяжением корабельных снастей.

Принципиальная схема данного стяжного устройства представлена тремя основными элементами. Первый из них – корпус (кольцо), имеющий открытое или закрытое исполнение и два соосных отверстия с резьбой, расположенных друг напротив друга.

Для обеспечения работы приспособления обязательным условием является наличие разнонаправленной резьбы – левой и правой.

Второй и третий элементы устройства винтового зажима – резьбовые стержни, имеющие на концах те или иные варианты зацепов, к которым и осуществляется крепление стягиваемых канатов, проводов, лент и т.п. Аналогично резьбе в отверстиях корпуса, резьба на винтах так же должна быть разнонаправленной. Так что сборка одного талрепа из двух поврежденных может быть проблематична.

Из зацепов, используемых в талрепах, встречаются следующие виды:

1. крюки (гаки);
2. кольца (петли);
3. вилки.

В зависимости от назначения могут быть различные комбинации зацепляющих приспособлений в различных талрепах.

Принцип работы винтового стяжного приспособления основан на встречном движении винтов при вращении корпуса. Это обеспечивается наличием разнонаправленной резьбы. При необходимости ослабления стяжки корпус вращают в противоположном от рабочего направлении. При небольших нагрузках и размерах диаметров стержней движение корпуса может осуществляться вручную. При возрастании нагрузки применяют различные рычажные приспособления – стальные стержни различного диаметра или специальные вилковые зацепы.

Диаметры резьбовых стержней, применяемых в талрепах, сильно варьируются и зависят от предполагаемой рабочей нагрузки. Стяжки с тонкими деталями выдержат небольшие усилия, более толстые способные удерживать ванты автомобильных мостов.

Устройство и характеристики

Изделие состоит из 4 элементов, а именно:

1. Литой муфты, имеющей два резьбовых отверстия. Может быть в форме эллипса или прямоугольной рамы.
2. Нескольких элементов для захвата грузов (стропы). Каждый из элементов представляет собой стержень с резьбой на противоположной части. На этих сторонах имеется оголовок в виде вилки, петли или крюка.
3. Подкладных шайб, которые необходимы для того, чтобы действующая нагрузка распределялась равномерно.
4. Стопорных гаек, которые способны предотвратить самостоятельное ослабление натяжителя.

Классификация и маркировка

Так как талреп используется в условиях неблагоприятных атмосферных воздействий, то выбирают крепеж:

• Из нержавеющей стали;
• Из металла с оцинкованным покрытием.

Также, изделия классифицируют в зависимости от типа крепления на концах винтов:

1. С+О (крюк/кольцо);
2. О+О (кольцо/кольцо);
3. С+С (крюк/крюк).

ДЛЯ СПРАВКИ! Тип крюк-кольцо может быть закрытым или открытым. Закрытый используется в большинстве современных моделей, применяется в основном для закрепления оптоволоконных кабелей.

В маркировке талрепа содержится информация о длине и типе муфты, типе оголовка, размере резьбы с указанием расположения левой нарезки. Также указывается значение допустимой нагрузки. Покрытие и тип конструкции отражается в технической документации.

Материал

Для производства данного крепежа используют только сталь высокого качества. Само изделие получают методом ковки, затем наносится защитный слой. Такая процедура получила название «пассивация», она осуществляется методом горячей оцинковки. Благодаря пассивации крепеж защищен от коррозии и его можно использовать длительное время в условиях повышенной влажности без потери качества.

Муфты

Муфты изготавливают тремя способами (ГОСТ 9690-71):

• Сваркой;
• Литьем;
• Штамповкой.

Также, производят муфты как открытого, так и закрытого типа. Изделия открытого типа могут выдерживать до 6,3т, а закрытого – до 20т.

Характеристики талрепа:

ВАЖНО! Вес типового изделия зависит от материала конструкции и от способов изготовления.

Грузоподъемность

В технической документации на изделие указывается его грузоподъемность. Она может зависеть от вида захватывающего устройства.

Виды винтовых талрепов

Винтовой талреп состоит из муфт с двумя отверстиями под винты и разными направлениями резьбы. При повороте муфты в одну сторону винты вкручиваются в корпус, в другую – выкручиваются. Благодаря такому принципу работы можно без труда изменять длину приспособления для стяжки.

Корпус муфты может быть открытого или закрытого типа. Закрытый используется в основном в сложных условиях эксплуатации, например, когда возможно обледенение или засорение песком.

Оголовки винтов могут быть в виде:

• крюка;
• вилки;
• шпильки;
• кольца.

Встречаются и комбинации этих видов – вилка-кольцо,крюк-вилка и др. Наибольшим показателем надежности обладает натяжитель с комбинацией «вилка-вилка».

Нержавеющий или оцинкованный?

Перед выбором талрепа нужно учесть внешние факторы, в которых он будет применяться, а также степень агрессивных воздействий окружающей среды.

Если работа будет происходить в сухом помещении или небольшой промежуток времени на улице, то подойдет оцинкованное изделие. Но если талреп будет эксплуатироваться большую часть времени на улице или в местах с высокой влажностью, то необходимы нержавеющие талрепы закрытого типа из стали А2. На химических производствах, горячих цехах, бассейна и т.д используются талрепы из кислостойкой стали А4.

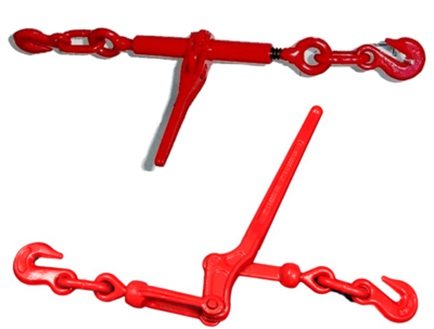

Что такое вантовые крепления (цепные натяжители)

Цепные натяжители или рэтчеты – это вантовые крепления с захватом в форме крюка. Они используются для крепления цепями больших и тяжелых грузов. Благодаря наличию рычажного или храпового механизма можно создать натяжение большого усилия.

Цепная стяжка достаточно популярна в мире, так как с ее помощью можно зафиксировать крупногабаритные грузы. Этот ручной механизм является надежным и отлично фиксирует груз, который не будет падать во время перевозки или самопроизвольно перемещаться.

Храповый стяжной механизм

Цепной талреп с данным механизмом имеет переключатели вращения и два поворотных крюка, располагающиеся на разных концах конструкции. Принцип работы заключается в том, что при поворачивании рукоятки крюки сходятся, тем самым обеспечивается натяжение цепей крепления.

Достоинства устройства храпового типа:

1. Простота установки в систему крепежа;
2. Не требует приложения больших физических усилий во время работы;
3. Не нужно дополнительно фиксировать рычаг.

Рычажный стяжной механизм

Состоит из 2 поворотных захватных крюков, с помощью которых происходит зацепка крепежной цепи и из эксцентрикового рычага. Натяжение цепей достигается путем воздействия на рычаг, который сам зажимается в тот момент, когда достигает максимального натяжения. Цепь надежно фиксирует рычажный механизм и не дает ему раскрыться.

Плюсы рэтчета данного типа:

1. Быстрота монтажа;
2. Простота;
3. Небольшие габариты;

Разновидности канатных зажимов

В зависимости от способа установки и конструкции зажимы классифицируют как:

• болтовые;
• винтовые;
• клиновые;
• прессуемые;
• клыковые;
• заклинивающиеся.

Все канатные зажимы изготавливаются с соблюдением ГОСТ и DIN

U-образный зажим

Это u-образный болт с резьбой. Резьбовые элементы вставляются в сжимающую конструкцию и во время затягивания гаек трос прижимается к болту.

Трубчатый зажим

Представляет собой зажимы-втулки из алюминия (для обычных тросов) или из меди (для кислотостойких). Для работы в агрессивной среде используют зажимные изделия из нержавеющей стали.

В основном такие зажимы применяют для соединения тросов друг с другом или для устройства петель на концах троса. Трубчатый зажим – разовый несъемный элемент.

Плоский тросовый зажим

Изготавливается из углеродистой стали. Состоит из:

• прижимной пластины;
• винтов;
• гаек с метрической резьбой.

Исходя из количества винтов, различают: одинарный, двойной и тройной зажимы. Принцип работы заключается в том, что по мере затягивания гаек трос зажимается между прижимными элементами.

Разновидности талрепов

Не смотря на кажущуюся простоту конструкции, талрепы для троса бывают разных видов и различаются, как по размеру, так и по типу корпуса, виду исполнения, материалу.

Размер и вес талрепов разнится от нескольких грамм (например, для натяжения шторных струн), до нескольких тонн.

По типу корпуса

выделяют следующие виды:

• Талреп ОС — с открытой муфтой, сварной
• Талреп ЗС — с закрытой муфтой, сварной
• Талреп ОШ — с открытой муфтой, штампованный (din 1480)
• Талреп ЗШ — с закрытой муфтой, штампованный
• Талреп цепной (рэтчет, цепной натяжитель)

Талрепы с закрытой муфтой предназначены для длительного использования при проведении наружных работ, так как их конструкция предотвращает попадание влаги и мусора внутрь корпуса. Цепные рэтчеты используются для натяжения грузов при обвязке и фиксации их на транспортной платформе.

По виду исполнения:

• Талреп ВУ — вилка-ушко
• Талреп ВВ — вилка-вилка
• Талреп УУ — ушко-ушко
• Талреп ВГ — вилка гак;
• Талреп ГГ — гак-гак;
• Талреп ГУ — гак-ушко.

Так как талрепы часто используются в сложных климатических условиях, при их изготовлении используется высокоуглеродистая сталь, либо метод оцинковки для защиты от внешних факторов. Наибольшее распространение получил оцинкованный талреп.

Сфера применения

Цепные стяжки для крепления грузов благодаря удобному использованию встречаются в самых разных сферах. Преимущественно рэтчет применяют для особо тяжелых и ценных грузов, где важна его сохранность и неподвижность во время перевозки. Чаще всего средства для крепления грузов используют для транспортировки и надежной фиксации:

• спецтехники, включая бронированные машины, установленные на тралы или железнодорожные платформы;
• коммерческих и промышленных грузов;
• багажа, транспортируемого в самолете, на корабле, в железнодорожном контейнере;
• сверхтяжелых грузов.

Нередко рэтчеты используют в быту, например, при переезде и транспортировке хрупкой мебели. Цепная грузовая стяжка обеспечивает оптимальную фиксацию независимо от вида транспорта, будь то автомобильный фургон или железнодорожный контейнер. Средства для крепления грузов могут быть использованы в различных климатических условиях и промышленных сферах. Для этого их поверхность оцинковывают или покрывают специальной краской, которая препятствует коррозии и окислению металла.

Производители и цены

На российском рынке в данном сегменте преимущественно реализуются модели отечественных производителей

В частности, вниманием со стороны специалистов пользуется продукция предприятий «Сорокин», «Зубр», «Креп-Комп» и т. д. По стоимости самые доступные изделия находятся на уровне 300-400 р

Это изделия небольших форматов, зачастую лишенные специальной обработки поверхностей на этапе производственного цикла. В среднем ценовом сегменте представлен талреп для троса стоимостью 800-1000 р. Такие приспособления характеризуются высокой степенью надежности и разнообразием комплектаций. Высший сегмент представляет механизмы с ценниками порядка 2 тыс. За эту сумму можно приобрести крупноформатный талреп для массивной оснастки, способный выдерживать десятки тонн груза

По стоимости самые доступные изделия находятся на уровне 300-400 р. Это изделия небольших форматов, зачастую лишенные специальной обработки поверхностей на этапе производственного цикла. В среднем ценовом сегменте представлен талреп для троса стоимостью 800-1000 р. Такие приспособления характеризуются высокой степенью надежности и разнообразием комплектаций. Высший сегмент представляет механизмы с ценниками порядка 2 тыс. За эту сумму можно приобрести крупноформатный талреп для массивной оснастки, способный выдерживать десятки тонн груза.

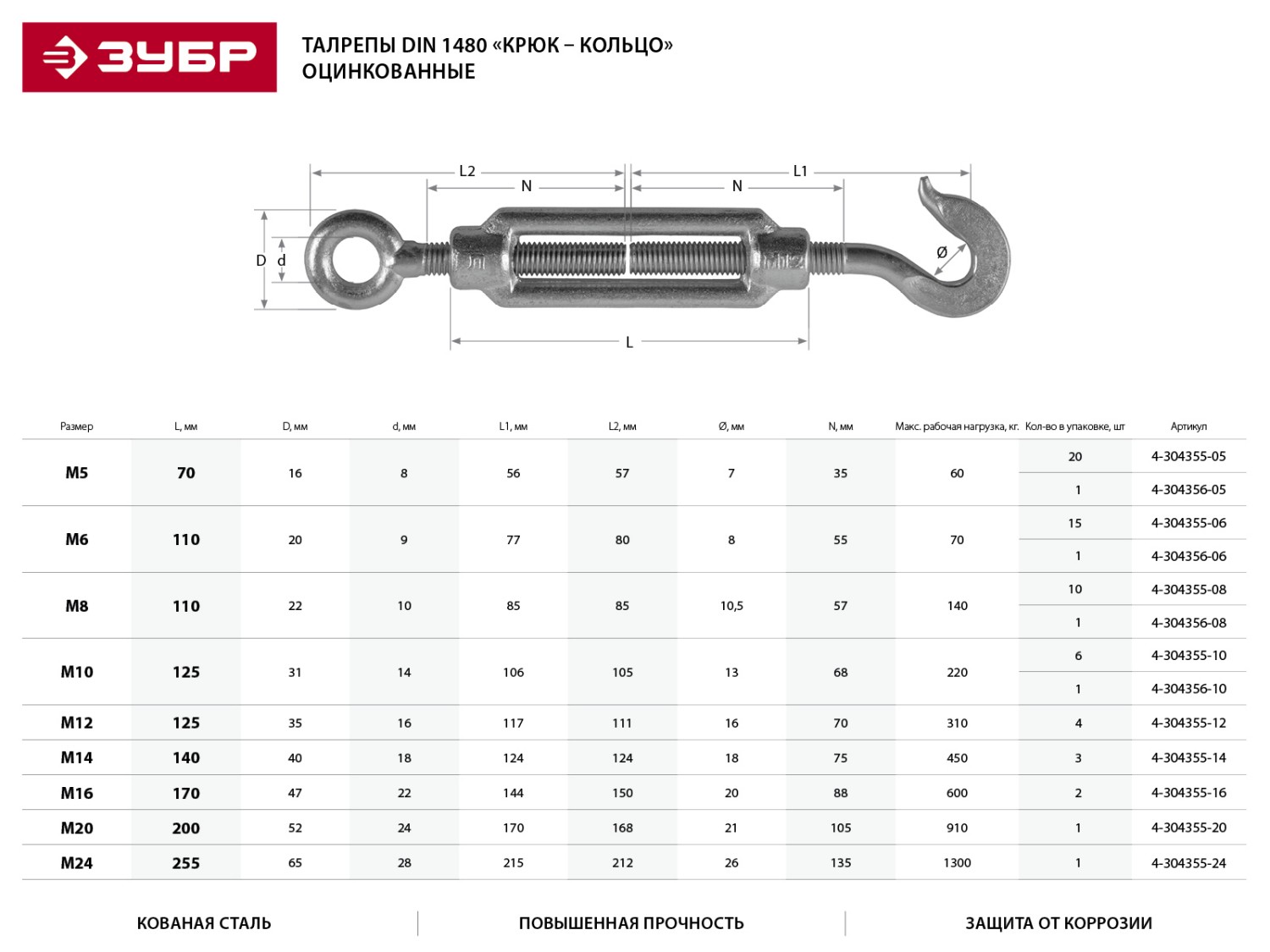

Талреп крюк-кольцо – маркировка

Основными размерами этих крепежных элементов является общая длина всего изделия и отдельных его частей (каждого болта и муфты). Также учитываются диаметры внутренней резьбы муфты. Последние, в принципе стандартны и находятся в пределах от М6 до М56. Обычно маркировка, указывающая диаметр отверстий, расположенных в торце муфт, наносится на краю правосторонней резьбы.

Кроме того, в общей маркировке указывается и материал, из которого сделан талреп, а также соответствие мировым стандартам (в этом случае DIN). Итак, например, если на изделии написано «талреп, оцинкованный М6х160», то, соответственно, он покрыт защитным слоем, торцевые отверстия имеют резьбы размером М6, а его общая длина без учета крюка составляет 160 мм.

Так как эта деталь иногда применяется в довольно ответственных конструкциях, то, следовательно, ее изготовление должно регулироваться мировыми стандартами. Так что все талрепы делаются в соответствии с немецкой и мировой системой стандартизации, в данном случае речь о DIN 1480. В этом документе оговорены все размеры и вес, а также подобрано идеальное соотношение между ними. Таким образом, существующие типоразмеры, которые имеет талреп крюк-кольцо (М6, М10, М12, М16 и т. д.), занесены в таблицы, находящиеся в вышеуказанном документе.

Требования к деталям талрепа

ГОСТ 9690-71 предусматривает следующие варианты исполнения муфт талрепов:

1. Штампованные закрытые муфты.
2. Штампованные открытые муфты.
3. Литые муфты.
4. Сварные закрытые муфты.
5. Сварные открытые муфты.

В талрепах закрытого типа резьбовая часть грузового элемента полностью находится в корпусе муфты. Это считается более безопасным, поскольку при внезапном разрушении захватного приспособления (которое чаще всего случается именно по резьбе) его остатки не разлетаются в стороны. Поэтому предельно допустимое усилие натяжения для закрытых талрепов всегда больше, чем для открытых.

Читать также: Разновидности подшипников и их назначение фото

Технология изготовления муфт также во многом определяет возможности талрепа. Так, штампованные муфты (заготовками для которых служат качественные конструкционные стали по ГОСТ 1050 марок стали 20 и выше) являются прочными и надёжными. Это объясняется тем, что макроструктура штампованных изделий не имеет перерезанных волокон, и, следовательно, концентраторы напряжений отсутствуют. То же характерно и для литых муфт, однако структура литого металла – более крупнозернистая, поэтому при прочих равных условиях излом корпуса литой муфты произойдёт быстрее, чем штампованной.

Наихудшей несущей способностью обладают сварные муфты: в зоне сварного шва прочность металла снижается на 20…25% (по этой же причине категорически не допускается восстанавливать разрушенные талрепы сваркой).

Стандарт допускает два исполнения стяжных круглых муфт: со сквозным отверстием посередине корпуса, и без него. В первом случае улучшаются условия для вращения корпуса при затяжке, однако ослабляется сечение муфты. В качестве исходного материала таких муфт используется цельнотянутые стальные трубы по ГОСТ 8734 из стали 25 (в малоответственных талрепах может применяться также дюралюминий и сталь обыкновенного качества Ст.3 по ГОСТ 380).

Для компактности муфтовых талрепов имеет значение диаметр грузовых захватов. В закрытых муфтах он не превышает М42, иначе муфта становится тяжёлой и труднорегулируемой. Муфты открытого типа таких ограничений не имеют.

Талрепные муфты изготавливаются под захваты следующих типов:

1. ВВ (вилка-вилка).
2. ВУ (вилка-кольцо).
3. УУ (кольцо-кольцо).
4. ГГ (крюк-крюк).
5. ВГ (вилка-крюк).
6. ГУ (крюк-кольцо).

Скачать прайс лист

Талрепы – это высококачественные такелажные изделия. Представленные виды отличаются конструктивными особенностями, размерами, весом, рабочей нагрузкой. Модификация вилка-вилка обеспечивает наивысшую степень надежности грузоподъёмной оснастки. Остальные виды применяются только в быту.

Практическое применение талрепы во многом зависит от их конструкции. Максимальный уровень надежности растяжек и других элементов грузовой оснастки обеспечивается исполнением «вилка-вилка». Для неответственных операций и бытовых нужд применяется «кольцо-кольцо», «крюк-кольцо» или «крюк-крюк». Причем следует помнить, что у последних двух разрушающая нагрузка крюка значительно ниже кольца и корпуса.

Талреп используют для стягивания двух тросов (канатов, кабелей) и выбирания их слабины. Он имеет разные варианты конструкции в зависимости от характера крепления.

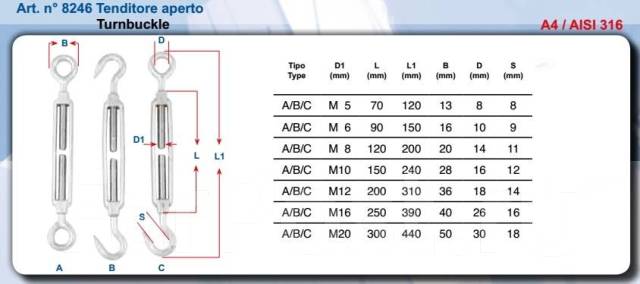

Параметры талрепов:

• Ход талрепа: 75 (мм), 112 (мм), 140 (мм), 168 (мм), 185 (мм), 212 (мм), 148 (мм), 165 (мм), 290 (мм), 308(мм).
• Резьба: М6, М8, М10, М12, М14, М16, М18, М27, М36, М42, М48, М52, М56.
• Допустимая нагрузка: 0.1 (тс), 0.3 (тс), 0.8 (тс), 1.6 (тс), 2 (тс), 3.2 (тс), 5 (тс), 8 (тс), 10 (тс), 12.5 (тс), 16 (тс), 20 (тс).

Варианты маркировки:

Обозначая талреп указывают цифрой его допустимую нагрузку, а также тип (ОШ – с открытой штампованной муфтой, ОС – с открытой сварной муфтой, ЗС – с закрытой сварной муфтой ) и вариант исполнения (ВВ – вилка-вилка, ВУ – вилка-ушко, УУ – ушко-ушко, КК – гак-гак, ВГ – вилка-гак, ГУ – гак-ушко).

Нормативные документы:

Например: так к примеру 10 ВВ-ОШ обозначает талреп с допустимой нагрузкой 10 (тс), выполнен в форме вилка-вилка с открытой штампованной муфтой, а 0.8 УУ-ЗС – талреп с нагрузкой 0.8 (тс), в форме ушко-ушко с закрытой сварочной муфтой.

1 Как талреп с крюком и кольцом появляется на свет?

Талреп изготавливается только из металла, вернее, сырьем служит низкоуглеродистая сталь с различным содержанием углерода, но не выходящим за 0,25 %. Чем больше этого элемента будет содержаться в материале, тем выше прочность и твердость изделия, но оно теряет всякую пластичность. А значит, любая неосевая нагрузка приведет к разрушению талрепа. Низкое содержание углерода рождает еще один недостаток – легкость коррозии. Поэтому изделия почти не выпускают без защитного покрытия.

Талреп из металла

Кстати созданию антикоррозионного слоя в производстве талрепов уделяют большое внимание, потому что эти приспособления зачастую несут свою службу на открытых площадках, постоянно подвергаясь воздействию осадков, холодов, ветров и палящих лучей солнца. Как правило, защита состоит из слоя цинка, который наносят гальваническим или диффузионным напылением. Иногда талреп просто красят после установки на рабочее место, но эта защита не продержится долго, и вряд ли приспособление можно будет использовать повторно

Иногда талреп просто красят после установки на рабочее место, но эта защита не продержится долго, и вряд ли приспособление можно будет использовать повторно.

Конструкция талрепов обычно состоит из продолговатого корпуса, с разных концов которого есть отверстия с резьбой разного направления (левая и правая). Туда вставляются винтовые крепежи, каждый из них имеет вид стержня с резьбой, которая подходит по направленности к той, что нарезана в отверстии корпуса. На концах этих стержней имеются различные приспособления для фиксирования внешних объектов – крюк, кольцо, вилка и др. Так как стержней в одном талрепе два, то и комбинаций с этими наконечниками много, в этой статье мы рассмотрим крюк-кольцо.

Конструкция талрепов
