Типы плинтусного отопления
Давайте посмотрим, что такое теплый плинтус, как он выглядит и каким бывает. Сам греющий плинтус представляет собой малогабаритный отопительный прибор, работающий по принципу естественной конвекции – то есть, это самый обычный конвектор. Уже из самого названия этого прибора видно, что он крепится там, где обычно монтируются деревянные или пластиковые плинтусы.
Греющие плинтусы состоят из следующих частей:
Устройство теплого плинтуса.
- Основание – прикручивается к стенам;
- Нагревательный элемент – водяной или электрический;
- Декоративный/защитный короб – закрывает внутреннюю начинку.
Конструкция наделена двумя щелями – через нижние щели засасываются холодные воздушные массы, а через верхние удаляется уже нагретый воздух, отправляющийся вверх.
Благодаря небольшим размерам, отопление «теплый плинтус» получило большой спрос. Востребованность связана именно с миниатюрностью оборудования – оно прячется в плинтусной зоне, становясь практически невидимым для взглядов. Возможность избавиться от крупногабаритных радиаторов особенно радует и тех, кто планирует сделать в своей квартире хороший дизайнерский ремонт, в котором нет места мешающим элементам.
Плинтусы с подогревом подразделяются на две большие категории – это электрические модели и водяные. Давайте посмотрим, как устроено это оборудование, как оно работает и каковые его ключевые особенности.
Преимущества и важные характеристики
Современные теплые плинтусы обладают множеством преимуществ, среди которых:
Подогрев стен. Воздушный поток прогревает и просушивает стены. Это позволит не беспокоиться о грибковых либо плесневых микроорганизмах, ведь они не смогут развиваться без соответственного климата. Данное решение считается оптимальным для угловых зданий, чьи стены контактируют с внешней средой.
Прогрев всего помещения. Температура возле пола и потолка периодически отличается, однако только на градус. Конечно, теплосберегающие показатели жилья влияют на все. При этом важны и материалы для изготовления потолка, стен, напольного покрытия, и разновидность кровли, и множество других факторов, от которых зависят энергосберегающие показатели.
Экономичность. Благодаря замкнутому корпусу начальная температура теплоносителя при входе в устройство отличается от температуры на выходе максимум на 5°С. Тогда как в классических отопительных системах с местными приборами разница гораздо больше, она составляет около 20°С. В результате дешевле просто слегка подогреть теплоноситель.
Можно продолжить список плюсов плинтусов с подогревом, однако в этом практически нет необходимости, ведь оставшиеся достоинства вытекают из вышеупомянутых преимуществ.
Некоторые считают недостатком стоимость теплых плинтусов, однако за эту цену владельцы дома получают более экономичное и эффективное отопление.
Что такое теплый плинтус: особенности конструкции

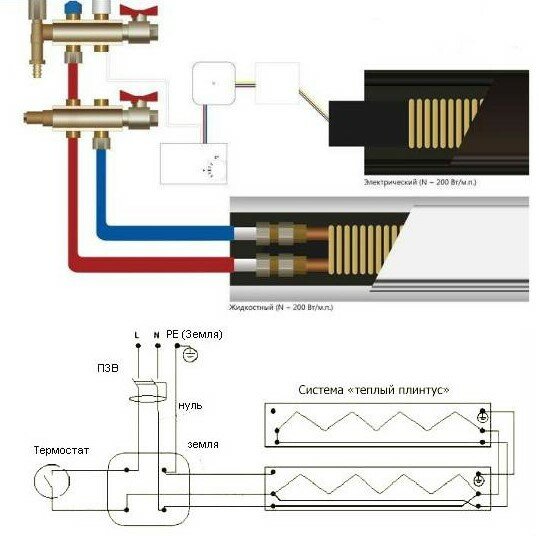

Электрический плинтусный конвектор имеет практически то же устройство, что и классические средства отопления. Внутри его находятся регистры, на которых закреплены медные трубки. Особенностью современных обогревающих плинтусов является их компактность. Но из-за маленьких размеров их приходится устанавливать по всему периметру помещения. В конструкции инфракрасного плинтусного обогревателя можно выделить следующие элементы:
- короб, в котором располагаются специальные кронштейны,
- трубчатый конвектор,
- поворотные детали.
Достоинством системы является то, что любой владелец может собрать ее своими руками. Принцип работы состоит в том, что система постоянно вырабатывает теплый воздушный поток, который не позволяет холоду проникать в помещение дальше стен. Плинтусный обогреватель выполнен в металлическом корпусе, который устанавливается в стене вместо классического деревянного или пластикового плинтуса. В его центре находится обогревающий элемент, устанавливаемый на специальные держатели. Крепление каждого элемента системы осуществляется посредством пайки или с использованием обжимных гаек.
Монтаж теплообменников в угловых частях производится при помощи медных или полиэтиленовых поворотных трубок. Теплоносителем здесь выступает электричество или вода, которые движутся от коллектора к плинтусу по поворотным трубкам. В качестве дополнительных элементов системы используются отсечные и сливные краны, а также воздухоотводчики.
Электрические плинтусные обогреватели обладают следующими достоинствами:
- Обеспечивают необходимую положительную температуру нагрева стен, не давая появляться на них плесневым микроорганизмам и грибкам. Это идеальный вариант для угловых помещений,
- Экономичность. Теплоноситель теряет на выходе не более 5 градусов по сравнению с температурой на входе. Такого результата удалось добиться за счёт использования замкнутого корпуса,
- Экономия полезной площади. Этому способствуют компактные размеры, что актуально для малогабаритных помещений,
- С помощью этой системы можно создать благоприятный микроклимат как для находящихся в помещении людей, так и животных и растений,
- Исключают появление на окнах конденсата,
- Обладают высокой эффективностью во время работы,
- Простота и безопасность использования.
Греющие плинтусные конвекторы являются универсальным способом решения проблемы обогрева. Они подходят для использования как в частных домах и квартирах, где успешно заменяют централизованное отопление, так и в офисных помещениях, магазинах, а также выставочных залах и бассейнах. При необходимости такую конструкцию можно установить вдоль холодных и сырых стен на балконе, оранжерее и у изголовья кровати.
Преимущества и недостатки теплого плинтуса
Преимущества
- При использовании тёплого плинтуса снимаются почти все ограничения по расстановке в комнате мебели, лишь только расположение её вплотную к стенам может привести к её перегреву и рассыханию.
- Тёплый плинтус помогает создать в помещении комфортный микроклимат, а медленные восходящие вдоль стен потоки воздуха не поднимают много пыли. Объём комнаты будет прогреваться более равномерно: у потолка не слишком жарко, а у пола не слишком холодно.
- Постоянное прогревание стен позволит окончательно избавить их от плесени и сырости, а если такой обогрев применяется в комнатах с большой площадью остекления, то на окнах не образуется конденсат.
- Из-за малого сечения трубок не требуется большого объёма теплоносителя, что уменьшает затраты на его предварительный нагрев. Теплоноситель более интенсивно циркулирует, благодаря чему теплопотери системы удаётся снизить на 5%. Также это приводит к снижению тепловой инерционности системы, которая быстрее отзывается на любую корректировку режима работы. В электрическом же исполнении тёплого плинтуса удаётся экономить электроэнергию.
- Из-за того, что устройство нагревается не слишком сильно, удаётся экономить расходы на энергоноситель. Благодаря наличию возможности отдельной регулировки для каждого помещения, в любом из них можно поддерживать желаемую температуру.
- Плинтусы очень легко устанавливаются, поскольку состоят из готовых модулей, которые только остаётся подключить к системе отопления или питанию.
- Умеренный нагрев коробов плинтусов делает их безопасными для штор, мебели и прочих предметов, расположенных недалеко от стен.
- После монтажа плинтусы остаются почти незаметными, их можно органично вписать в любой стиль интерьера, поскольку алюминиевые защитные панели могут иметь разное цветовое оформление.
Недостатки
- Высокая стоимость самой конструкции.
- Большие расходы на электроэнергию.
- Эта система нуждается в постоянном функционировании.
- Из-за малой мощности система тёплый плинтус неспособна быстро прогреть помещение, она долго будет прогревать стены, пока те не начнут отдавать тепло.
Что лучше – теплый пол или теплый плинтус?
Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.
Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.
Как самостоятельно установить тёплый плинтус
Монтаж водяной системы отопления начинается с установки коллектора. К нему подключаются две трубы (одна на подачу, другая на забор теплоносителя), запитанные на тепловой агрегат.
Максимальная длина контура не может превышать 12,5-15 м. В тех случаях, когда требуется устройство более длинного контура, устанавливается дополнительный коллектор. Трубы прокладываются по периметру помещения в подготовленное основание (планка) с теплоизоляцией.
Между трубами и полом оставляется зазор не менее 1 см. Это предотвращает перегрев элементов системы. Крепление модулей производится с помощью фитингов. После монтажа труб делается проверка работы системы, после чего они закрываются лицевой панелью.
Электрическая система отопления подключается непосредственно к электрическому щитку. Для этих целей он должен быть оснащён отдельным автоматом. Провода, устанавливаемые в систему, должны иметь сечение не менее 2,5 мм. Каждый контур имеет свой термостат и температурный датчик. Греющие плинтусы должны располагать от стены на расстоянии не менее 1,5 см.
Монтажу теплого плинтуса своими руками
Помимо высокой стоимости самой системы, вам еще придется выложить ощутимую сумму за ее установку. При этом расчет производится за каждый погонный метр. Исходя из этого, у многих возникает вопрос – можно ли произвести монтаж системы теплый плинтус самостоятельно? Можно сказать, что при наличии навыков работы с электропроводкой и пластиковыми трубами, а также при должном внимании и разборчивости, сделать это не так уж сложно.
Самостоятельный монтаж водяного теплого плинтуса
Для проведения работ вам потребуются следующие материалы:
- Металлопластиковые трубы;
- Теплоизоляционный материал;
- Коллектор, оборудованный кранами;
- Металлические и пластиковые переходники;
- Набор инструментов.
Установку следует начинать с монтажа коллектора. К нему необходимо подвести трубу, которая будет обеспечивать его питание. В качестве источника теплоносителя можно использовать котел, работающий на любом виде топлива. Единственное условие – для корректной работы системы необходимо обеспечить давление не менее 3 атм. После того, как вы рассчитаете необходимую длину плинтуса по рекомендациям из пункта 6, можно приступать к разводке труб.
Необходимо помнить, что максимальная длина контура не должна превышать 12,5 или 15 м в зависимости от производителя
И что труб в системе должно быть две – одна для подачи, другая для забора теплоносителя;
Также важно не забыть про теплоизоляцию, чтобы уменьшить теплопотери. Для этого по периметру комнаты между стеной и трубами нужно проложить специальный материал;
Теперь необходимо прикрутить основание, к которому будут крепиться теплообменники
Планку крепят с помощью саморезов
Обратите внимание, что в готовом виде плинтус не должен прилегать вплотную к полу. Оставьте зазор около 1 см, чтобы предотвратить перегрев прибора;
Теперь закрепите модули и соедините их между собой с помощью обжимных фитингов;
Когда конструкция собрана, нужно присоединить ее к общей магистрали путем монтажа коллектора;
Перед окончательной сборкой обязательно проверьте систему на герметичность
Для этого выполняется пробный запуск, который заодно покажет и правильность работы;
Если система работает надежно, закрепите лицевую панель на плинтусе. Сделать это очень просто, придерживаясь рекомендаций в инструкции.
Самостоятельный монтаж электрического теплого плинтуса
Установка электрического плинтуса требует совсем иных навыков и внимания к несколько иным факторам. Рекомендовано подключать систему напрямую к щитку и оснащать отдельным автоматом. Сколько контуров будет в вашей квартире или доме, столько и отдельных линий должно быть. Выбирайте провода с большим сечением , которые точно смогут выдержать нагрузку (не менее 2,5 мм). Не забывайте и про необходимость подключения термостата для каждого контура и температурного датчика для каждой комнаты. Это поможет выставлять наиболее оптимальную температуру для каждого помещения.
- Начало установки следует начинать с прокладки термоизоляционного материала;
- Затем прикрутить основание плинтуса;
- Закрепить на нем теплообменники;
- Выполнить параллельное соединение проводов;
- Выполнить тщательный визуальный осмотр на предмет отсутствия не заизолированных участков;
- Закрыть конструкцию лицевой панелью;
- Соединить нагревательный контур с термостатом и подключить к распределительному щитку;
- Произвести пробный запуск системы.
Зазор от пола до плинтуса должен быть не менее 1 см, а расстояние от стены не менее 1,5 см. Это обеспечит правильную конвекцию и защитит систему от перегрева.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
|---|---|---|
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
https://youtube.com/watch?v=gxh2j1g91kM
Область применения, цены, производители
Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.
Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.
На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.
Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены
По названиям и странам производителей примерно так:
- Хемо Термборд — Австрия
- Best Board (Бестборд) Австрия
- Термаскерт — Англия
- Термия — Украина
- Аврора — Украина
- Мистер Тектум — Россия
- КЗТО — Россия
Конструкция
Конструктивно этот обогревательный прибор должен состоять из нескольких элементов.
- Задняя панель, которая необходима для установки нагревательных элементов и защиты стены от термического воздействия.
- Нагревательный элемент – радиаторы. Их габариты обычно составляют 1000*40*160 мм. При этом количество теплообменных пластин должно быть максимальным.
- Наружная панель с щелевыми отверстиями для циркуляции потоков воздуха.
- Декоративные боковые и поворотные заглушки.
Средняя мощность заводской установки составляет порядка 240 Вт, т.е. для комнаты с периметром 18 м (20 м²) и средней высотой потолков, максимальная мощность теплого плинтуса будет равна 4 кВт, что более чем достаточно для эффективного обогрева.
Однако для самостоятельного изготовления подобного аналога необходимо приложить немало усилий и средств, которые в подавляющем большинстве случаев превысят затраты на покупку заводского медного плинтуса. Основные проблемы заключаются в следующем:
- Оптимальный показатель мощности в медной конструкции достигается большим числом теплообменных пластин. Причем их пайка происходит так, чтобы обеспечить плотный контакт пластины с медной трубкой. Только таким способом можно добиться эффективного теплообмена.
- Изготовление декоративного кожуха, который бы обеспечивал нормальный прогрев воздуха и при этом был стойким к термическим перепадам.
Есть ли способ сделать это в домашних условиях? Увы, но усилия повтора конструкции медного теплого плинтуса не будут целесообразными. Рассмотрим альтернативный вариант.
Альтернатива
Главная задача при проектировании теплого плинтуса самостоятельно – добиться хорошего обогрева помещения при минимальной высоте и ширине конструкции.
Так как невозможно изготовить медные радиаторы своими руками, то рекомендуется применять медные трубы, но уже без пластин. Их диаметр варьируется от 10 до 20 мм. Наиболее эффективен размер 16 мм.
Они устанавливаются вдоль всего периметра помещения на высоте 6 см от уровня пола. Для лучшей теплоотдачи на поверхность стены крепят полоску отражающей фольги. В качестве защитного корпуса можно применить стальной короб. Внутри получившейся конструкции можно установить утеплитель. В качестве примера можно посмотреть фото самодельного теплого плинтуса.
Эффективная работа такой конструкции возможна только при соблюдении нескольких условий:
- Минимальная разница температур между трубами. При этом возникающее тепловое излучение будет более эффективно отражаться от поверхности стены. Для этого желательно установить для теплого плинтуса индивидуальный циркулярный насос, который увеличит скорость прохождения теплоносителя, тем самым снизиться разница температур между трубами отопления.
- Если в качестве декоративной панели использовать медный экран, то лучше всего припаять трубы к нему. В этом случае КПД системы значительно повысится.
- При использовании в качестве нагревательного элемента ТЭНа необходимо предусмотреть изоляцию поверхности трубы от экрана, т.е. в отличие от предыдущей рекомендации, трубу ни в коем случае нельзя приваривать к медной панели.
Рекомендуемые размеры для самодельного теплого плинтуса:
- Ширина – 3 см.
- Высота – 15 см.
- Расстояние до пола – от 6 см.
В остальном все определяется параметрами конкретной системы отопления. Для лучшего результата необходимы грамотные расчета специалистов.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
|---|---|---|
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
Конструкция и виды теплого плинтуса
Конструктивно теплый плинтус представляет собой:
- Сборный короб из теплопроводящего материала (чаще всего, алюминиевого сплава), включающий нижнюю и верхнюю крышки, лицевую панель. Обязательно декоративное покрытие, чаще всего, белого или коричневого цвета, позволяющее вписать конструкцию практически в любой интерьер.
- Внутри короба располагаются нагревательные элементы (электрические нагреватели или трубы контура водяного теплоснабжения) с развитой поверхностью теплообмена. Последнее, как правило, достигается за счет установки на трубы нагревательного элемента множества пластин из материала, обладающего высокой теплопроводностью (чаще всего, меди или латуни, реже – алюминия).
В зависимости от типа нагревательного элемента различают теплый плинтус:
Электрический.
Водяной.
Различия конструкций обоих типов минимальны. Нагревательный элемент состоит из двух соединенных металлическими радиаторными пластинами труб.
- В электрической системе нижняя представляет собой нагревательный элемент, а верхняя – канал, в котором проложен токоведущий кабель в термостойкой изоляции.
- В жидкостной системе обе трубы включены в контур циркуляции теплоносителя, причем нижняя, как правило, используется как подающая, а верхняя – возвратная. В таком варианте могут использоваться трубы не только металлические, но и из полимерных материалов, например, сшитого полиэтилена.
Греющие модули могут иметь длину от 0.7 до 2.5 м, что существенно облегчает набор необходимого для установки на конкретную стену метража.
Модули разных размеров различаются по мощности, что обязательно учитывать при расчете системы отопления.
Соединение отдельных модулей в общую систему осуществляется стандартными методами:
- Для электрического теплого плинтуса — на резьбовые контактные штыри прикручивается кабель, оснащенный оконцевателями. Соединение модулей – параллельное.
- Для водяной системы отопления модули собираются последовательно в контур при помощи полиэтиленовых патрубков со стандартной резьбовой арматурой. Если используется труба из сшитого полиэтилена, возможно соединение пресс-фитингами.
Большинство производителей ограничивает максимальную допустимую длину контура значениями 12.5-15м. Если при расчете отопительной системы требуется бОльшая длина, необходимо организовать несколько контуров, запитанных от котла через коллекторный узел.
Для стабилизации и регулирования температуры в систему включают регулятор или термостат.
Установка водяного плинтуса
Подготовив набор необходимых инструментов, можно приступать к установке теплого водяного плинтуса своими руками. Сперва необходимо проложить трубки для подачи теплоносителя. Установку начинают с угла, куда выходят эти трубки. Для упрощения процесса мы подготовили детальную пошаговую инструкцию:
- Устанавливаем нижнюю планку.
- Устраняем зазор между стеной и планкой с помощью герметика.
- Фиксируем планку соединительными материалами.
- На стену приклеиваем теплоизоляционный материал.
- Излишки обрезаются ножом.
- Отмеряем необходимую высоту плинтуса.
- Устанавливаем первый держатель на расстоянии не менее 15 см от угла.
- Остальные держатели следует устанавливать на расстоянии 40 см друг от друга.
- Прикручиваем держатели к стене. Если позволяет материал, то это делается саморезами. В противном случае для каждого держателя нужно отметить места для сверления, высверлить отверстия, установить в них дюбели и только потом прикрутить держатель.
- Аналогичным образом крепим к стене остальные держатели.
- Проводим установку всех планок и креплений по тем участкам комнаты, где будет установлен теплый плинтус.
- Устанавливаем необходимые декоративные элементы и регулируем держатели.
- Раскладываем радиаторы на полу и вымеряем необходимое расстояние.
- Если некоторые участки комнаты меньше длины радиатора, его можно обрезать и снять некоторые звенья для упрощения работ.
- Начинаем соединение системы с места подвода теплоносителя. Надеваем фитинги и прокладки для соединения.
- Соединяем радиатор с системой подвода теплоносителя.
- Затягиваем фитинги гаечными ключами.
- Крепим радиатор на держатели.
- Соединяем радиаторные секции между собой, предварительно установив соединительные элементы.
- На конечных секциях трубки радиатора замыкаются поворотными шлангами.
- После завершения проводятся первый пуск системы, и проверяется наличие протечек. При обнаружении их в местах соединения, они устраняются более плотной затяжкой ключами.
- Если пуско-наладочные работы показали исправность системы и ее готовность к использованию, можно завершать работу установкой декоративной передней панели.
- На внутреннюю сторону декоративного элемента наклеивается теплоизоляционная лента. Она предотвращает перегрев и способствует выходу нагретого воздуха.
- Передняя панель крепится на подготовленную основу.
- Для надежности ее нужно прикрепить саморезами.
- Выпирающие части шурупов прячутся под заглушками.
Кажется, что порядок действий слишком сложный, но на деле с ним сможет справиться каждый человек, который ранее пользовался гаечными ключами и шуруповертом.
Детальный разбор подготовительных работ и установки плинтуса можно увидеть на этом видео:
Принцип действия и отличия
Производители плинтусного отопления утверждают, что система более экономична, чем все другие типы обогрева. Экономия составляет 20-30%. Происходит это из-за того, что для достижения комфортного ощущения требуются меньшие температуры. А все потому, что большая часть тепла передается путем излучения, а не конвекцией.
Практически все существующие системы отопления создают не самую лучшую тепловую картину: верху скапливается теплый воздух, внизу остается холодный. Если помещение имеет не очень высокие потолки, ситуация терпима, но в помещениях с большой высотой это критично. Для выравнивания температурной картины используют принудительную конвекцию: в отопительные приборы встраивают вентиляторы, которые более или менее эффективно перемешивают воздушные массы. Но активное движение воздуха разносит пыль и микробы. При этом в углах помещений все равно остаются застойные зоны, в которых скапливается холодный воздух.
При использовании плинтусного обогрева нет вверху тепловой подушки, воздух свежий, а ощущения — комфортные
Неравномерные температуры и пыль в воздухе — не все неприятности конвекционного отопления. Есть еще сырость, которая появляется на стенах. Дело в том, что конвекция нагревает воздух. Стены при этом остаются холодными. При соприкосновении теплого воздуха и холодных стен выпадает конденсат, стены мокнут, развиваются грибки и плесень. Причем такая картина характерна для домов и квартир с хорошим утеплением.
Плинтусное отопление действует по-другому
Первое важное отличие: сразу нагреваются нижние слои воздуха, что уже комфортно. Постепенно и медленно поднимаясь вдоль стен вверх, воздух остывает, передавая тепло стенам. Потому получается, что вверху не теплее (или не намного теплее), чем внизу
Потому получается, что вверху не теплее (или не намного теплее), чем внизу.
На нагрев воздуха путем конвекции уходит только порядка 20-30% тепла. Все остальное идет на нагрев стен
И это — второе важное отличие. Нагретый воздух поднимается вдоль стен, а не перемешивается с остальным (этот эффект был замечен ученым Коандом). Потому восходящий теплый поток отсекает холод от стен и нагревает их
Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло
Потому восходящий теплый поток отсекает холод от стен и нагревает их. Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло.
Вот тут и начинается зона экономии: человек комфортно себя чувствует, если температура стен 36-37oC а воздуха 16oC. Просто исходящее от стен тепло мы ощущаем всей поверхностью тела. При этом расход на поддержание температуры сухих стен невысок. Ведь именно содержащаяся в материалах вода и является лучшим проводником тепла, а пришедший ей на смену воздух, наоборот плохо проводит тепло.
Так выглядит один из вариантов вблизи
Именно потому при таком отоплении не столь важно, стоят вдоль стен предметы мебели или нет: в основном нагреваются стены, а не воздух. Пусть они отберут какую-то часть тепла, зато потом сами начнут его отдавать. А стены нагреются все равно
А стены нагреются все равно.
