Токоизмерительные клещи. Как пользоваться?

Как пользоваться токоизмерительными клещами

Как измерить нагрузку сети в квартире?

Переключатель диапазонов устанавливается в положение АСА 200. Раскрыв токовые клещи, на вводе в квартиру охватить ними изолированный провод, зафиксировать показания, которые появились на экране прибора.

Полученная величина умножается на напряжение сети 220 В, косинус берется равным единице.

Пример. Допустим, прибор показывает 6А. Это значит, что нагрузка сети квартиры составляет:

Р = 6 · 220= 1320 Вт = 1.32 кВт.

По этим данным можно проверить правильность работы счетчика потребляемой электроэнергии, соответствие фактической нагрузке вводного кабеля и др.

Как измерить ток утечки в машине токовыми клещами? — бортжурнал Toyota RAV4 2.0 MT 2WD 2015 года на DRIVE2

Как измерить ток утечки токовыми клещами?

Каждый опытный автолюбитель должен беречь свою аккумуляторную батарею. Итак, давайте разберем что такое «ток утечки» АКБ и как его измерить при помощи токовых клещей.

Что же такое ток утечки автомобиля?

Когда Ваш автомобиль не используется, стоит на стоянке, а клеммы на аккумулятор наброшены, то все равно в машине есть несколько потребителей тока. Среди них: часы, сигнализация, компьютер и т.д., которые потребляют какой-то минимальный ток. Кроме того, в электро системе авто может быть поломка, что-то может «подкорачивать» и ток утечки возрастет в разы!

Если вовремя не выявить такую проблему, то аккумулятор при стоянке разрядится в «ноль». Нужно будет снимать батарею и ставить её на штатное зарядное устройство или просить «прикурить» машину.

Как Вы догадываетесь это может значительно сократить срок службы батареи или она вовсе выйдет из строя и нужно будет покупать новую.

Обратите внимание

Поэтому измерение утечки тока автомобиля токовыми клещами является очень важной процедурой при диагностике авто. Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром. Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора

Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора

Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром. Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора.

Ведь мультиметр в режиме измерения силы тока необходимо включить в разрыв цепи. В случае же с токовыми клещами все намного проще, конструкция прибора позволяет измерять ток утечки безконтактно.

Измеряемый проводник нужно поместить в «кольцо» клещей и тратить время на отключение цепи питания автомобиля не требуется.

измерение тока токовыми клещами

Процедура измерения тока утечки токовыми клещами

Теперь нужно в кольцо токовых клещей захватить всю вязку проводников, которые отходят от плюса или минуса аккумулятора. То есть, измерить ток, который протекает по электро цепи авто

Обращаю внимание, что нужно захватить все проводники, которые идут с клеммы, иначе измерения будут не точны. На табло прибора появится наш ток утечки. утечка тока автомобиля

утечка тока автомобиля

Давайте определим какой может быть ток утечки на авто. Считается, что в нормальном состоянии, когда автомобиль стоит на сигнализации, он должен быть от 30 до 50 мА. На навороченных электроникой машинах может доходить до 80 мА.

Показания выше 100 мА должны серьезно Вас насторожить. В таком случае что-то потребляет очень много или имеется неисправность в электрооборудовании авто.

Важно

Если ток утечки автомобиля будет очень большой, то аккумуляторная батарея будет быстро разряжаться.

Поверьте на слово, что высокий ток утечки на автомобиле «убил» уже не одну аккумуляторную батарею. В таком режиме работы, когда АКБ постоянно подвергается глубокому разряду, а потом еще вынуждена прокрутить маховик двигателя, ни одна батарея долго не сможет проработать. Генератор не успевает её полностью зарядить в процессе езды. Постоянно недозаряженый аккумулятор долго не протянет.

Поэтому очень важно вовремя выявить ток утечки и устранить неисправность. Надеюсь, данная статья поможет Вам при эксплуатации автомобиля и однажды спасет жизнь Вашему аккумулятору!Статья взята с сайта blog-avto.com/kak-izmerit…chki-tokovyimi-kleshhami/

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток.

Как пользоваться?

Если вы имеете дело с переменным напряжением более 380 вольт, то для организации безопасной работы используйте диэлектрические перчатки и исправный инструмент с изолированными ручками. Токовыми клещами воспользоваться не сложнее, чем обычным мультиметром при напряжении в линии до 1 кВ. Для замера сделайте следующее.

Отметьте или выделите один из проводов в кабеле, на котором проводятся замеры.
Включите на мультитестере нужный режим замера (например, измерение тока) и диапазон замеров. Выберите значение больше того, что вы ожидаете увидеть, иначе тестер «зашкалит» показания. Для постоянного тока используйте маркер «DC», для переменного – обозначение «AC». Если перепутать их, при попытке замерить переменный ток в режиме постоянного на дисплее будут каждую секунду сменяться положительные и отрицательные значения тока (или напряжения) произвольной величины. Если наоборот – прибор добавит в показания несколько процентов от номинала (диодный мост повышает напряжение).
Откройте клещи и наденьте их на нужный провод в кабеле. Чтобы показания были точнее, пропустите провод по центру контура под углом в 90 градусов.

Прибор отобразит замеряемое значение. Если сила тока или напряжение неизвестны, используйте максимальный диапазон значений. Калибровка цифрового прибора, работающего с токовыми клещами, не требуется.

О том, как правильно пользоваться токоизмерительными клещами, смотрите в следующем видео.

Как выбрать типоразмер токоизмерительных клещей

Большинство современных исполнений способны регистрировать также значения таких характеристик электрической цепи как напряжение, частота, мощность, ёмкость и сопротивление. Однако при помощи клещей можно определять температуру (от датчиков или термопар), а также использовать их для быстрого испытания сопротивления «выдержать/не пройти», в результате которого можно определить, замкнута или разомкнута цепь. При проведении теста на непрерывность, если цепь замкнута, прибор подаёт звуковой сигнал, поэтому смотреть на дисплей не нужно.

Позиции выбора, которые должны приниматься во внимание:

Требующийся диапазон измерений.
Какими должны быть размеры и конфигурация зажимов/челюстей.
Какой класс защиты требуется.
Какой должна быть точность измерения.
Каким набором аксессуаров комплектуется устройство.
Соответствуют ли клещи нормам безопасности для проведения работы.

Как замерить параметр безопасно? Вне зависимости от степени защищённости прибора от внешних опасностей, работать с клещами необходимо только в защитных рукавицах, как показано на рисунке 5.

Долговечность данного измерительного устройства зависит также от строгого соблюдения инструкций изготовителя, а также от сроков периодической поверки техники в специальных лабораториях.

Рисунок 4. Рабочая панель токоизмерительных клещей DT202Рисунок 5. Как правильно удерживать токоизмерительные клещи во время замеров

Пример использования клещей для измерений силы тока в однофазной сети показан на рисунке 6, а процедура калибровки — на рисунке 7.

Рисунок 6. Установка клещей для измерения параметров однофазной сетиРисунок 7. Процесс калибровки токоизмерительных клещей

При необходимости приобретения данных измерительных устройств, необходимо обращаться в организации, имеющие лицензию на данный род деятельности. Токоизмерительные клещи от сертифицированных производителей — это гарантия точности и качества прибора, возможность его своевременного ремонта или замены.

Принцип действия и строение

Обжимные клещи для опрессовки наконечников проводов

Клещи Дитце (второе название токовых измерителей) применяют для замера переменного тока без разрыва цепи. Внешне прибор напоминает обыкновенные клещи. Раздвижная скоба образует подвижную окружность, которой охватывают токопровод, не касаясь его.

Измерение тока в кабеле

В зависимости от сложности конструкции, клещи могут быть оснащены встроенным прибором – мультиметром с дисплеем. Простые устройства бывают двуручными с длинными изолированными рукоятками, рассчитанными на замеры от 2 до 10 кВ. Компактные одноручные клещи измерительные рассчитаны до 1000в.

Строение клещей

Измерительный инструмент по конструкции разделяют на два вида:

Прибор на основе трансформатора.
Инструмент с датчиком Холла.

Прибор на основе трансформатора

Этот тип приборов для замеров характеристик электричества использует величину потенциала в собственном трансформаторе. Магнитопроводы (полускобы), охватывая проводник, возбуждают в своём теле ток от наведённого магнитного потока вокруг кабеля. В измерительной обмотке внутри прибора наводится ЭДС, величина которой отражается на циферблате или дисплее инструмента.

Инструмент сдатчиком Холла

В таких устройствах используют вместо трансформаторной обмотки датчик Холла. В размыкаемой скобе помещена эта деталь. ЭДС в датчике находится в прямой пропорциональной зависимости от тока испытуемого проводника. Электронная схема, анализируя изменения этой величины, выдаёт значения в цифрах на дисплей измерителя.

Устройство и принцип действия

Токовые клещи включают в себя несколько компонентов.

Магнитопровод, размыкаемый и сводимый при помощи пружинного механизма с рычагами (этот механизм напоминает щипцы).
В корпусе размещён измерительный прибор, в состав которого входят дисплей (или стрелочная электроизмерительная головка), плата коммутации диапазонов измерений с многопозиционным переключателем. В цифровых приборах может быть как электронная плата с функционалом полноценного мультиметра, так и амперметр. В более «продвинутых» приборах вместо блока коммутации имеется цифровой селектор, автоматически выбирающий нужный предел измерений. В универсальном приборе с токовыми клещами имеются отдельные разъёмы для выбора режима вольтметра или омметра. Последний режим используют для замеров на отключённых электроустановках и цепях.
Аналоговый прибор также комплектуется дополнительными калибровочными переменными резисторами – они помогают более точно установить ноль измерений, если тот сбился. Это необходимо для предельно точных замеров.
Если ток измеряется в защищённых и трудных для свободного доступа точках цепей, в состав прибора с токовыми клещами входит замеритель с высокочувствительным и гибким щупом.

Принцип действия токовых клещей состоит в следующем. В его основе – эффект электромагнитной индукции. Провод, на котором замеряется рабочий (нагрузочный) ток, вставляется в зазор магнитопровода. На том есть вторичная обмотка. Первичный ток на замеряемом проводе создаёт вокруг себя переменное магнитное поле, которое и улавливается магнитопроводом. Оно в виде магнитного потока доходит до вторичной обмотки и наводит в ней индуцируемую ЭДС. Величина тока в проводе и вырабатываемого в катушке вторичного тока строго соотнесены, и первичный ток легко прикинуть.

Поскольку неразрывное кольцо магнитопровода потребовало бы ввода сложенного вдвое участка провода, на котором замеряется ток, и замеры были бы очень неточны, магнитопровод изготовлен в виде круглых клещей – разрыв в нём образуется при нажатии на рукоятки, и только тогда, когда на провод нужно надеть этот инструмент.

В качестве магнитопровода может применяться, например, трансформаторная сталь – если речь идёт о промышленной частоте в 50-60 герц. Отличие клещей от токотрансформатора в том, что последний обладает неразрывным кольцом или прямоугольным контуром.

Но особый прорыв в этой сфере достигнут благодаря открытию и вводу в обиход электриков и энергетиков датчика Холла. Он позволяет замерять не только переменный, но и постоянный ток – по всё тому же методу токовых клещей.

Токовые клещи принцип работы

Как работают токоизмерительные клещи? Работа этого токоизмерительного прибора переменного тока основана на принципе одновиткового трансформатора. Его первичная обмотка представляет провод или шину, в которой измеряется ток. Вторичная обмотка намотана на разъемный магнитопровод и находится в самих клещах.

Измерив ток, который протекает во вторичной обмотке, можно получить величину тока в проводнике.

Современные приборы могут быть использованы как для переменного, так и постоянного тока. Но в таких устройствах используется не трансформатор тока, а датчик Холла. Такие модели несколько дороже, но отличаются более высоким качеством и точностью работы.

Для чего предназначены?

Назначение токоизмерительных клещей – помощь в замерах тока на высокомощных цепях постоянного и переменного напряжений. Они оказывают помощь и в измерении сопротивления цепи. Потребляемый ток, например, в трёхфазной сети 220 (380) вольт в здании настолько высок, что нередко превышает сотни ампер, особенно в зимнее время.

Например, в ректорате вуза на обеденном перерыве все 70 сотрудников включили в своих кабинетах электрочайники на 7 минут. Чтобы проверить надёжность и токопотребление в такой цепи в эти минуты, ни один амперметр, тем более носимый мультиметр, не справится с таким током.

Отключать энергосеть здания, когда в этот момент работает связь и идёт передача данных, должны быть постоянно включены сигнализация, видеонаблюдение и средства пожаротушения – никто не будет. Чтобы замерить ток на проводе или общей шине, через которую он проходит, не разрывая её, и нужны токовые клещи.

Правильная эксплуатация

Как и любой инструмент, предназначенный для работы с электрическими сетями и цепями, клещи требуют базовых знаний об их устройстве и соблюдения конкретных правил:

Техника безопасности при проведении электромонтажных и измерительных работ в электрических установках. Эти правила общие для каждого электрика и не требуют знаний инструмента. В них рассказывается: во что должен быть одет человек, чем должен пользоваться, а что оставить в раздевалке или на земле. Если не соблюдать общие требования, то человек подвергает риску собственную жизнь и здоровье окружающих, это может привести к административному наказанию или выговору со стороны работодателя.
Второй не менее важный документ, с которым знакомятся электрики – инструкция по эксплуатации. Ее необходимо полностью прочитать и запомнить главную часть. Так человек сможет уверенно пользоваться измерительным инструментом и будет знать последствия плохой эксплуатации.

Порядок измерений

Замеры проводятся в определенном порядке, на это редко влияет производитель и тип конструкции:

Разведение губок происходит за счет нажатия на соответствующую клавишу;
Проводник размещают на выбранном участке и зажимают клещи;
Последний этап – считывание и запись показаний.

Правильное проведение замеров в цепях постоянного тока

Клещи, которые изготовлены на основе трансформатора, способны проводить замеры только переменного тока в конкретном диапазоне. Это обусловлено принципом функционирования главного элемента. Для того чтобы измерить постоянное значение, применяют противоположное оборудование, которое специально разрабатывалось для этих целей.

Аппарат для измерения постоянного напряжения, часто применяют, когда необходимо измерить эффект Холла. Информацию собирает специальный датчик, который располагается внутри изделия.

Большая часть дешевых, а также некоторые дорогие приборы обладают небольшой точностью. Поэтому при замерах следует устанавливать проводник точно по центру. Такими действиями человек сможет увеличить точность измерения. Этим способом пользуются все профессионалы, потому что это единственный вариант, чтобы снять фактические значения с минимальным отклонением.

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

CAT III 600 V – это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
CAT IV 300 V – это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

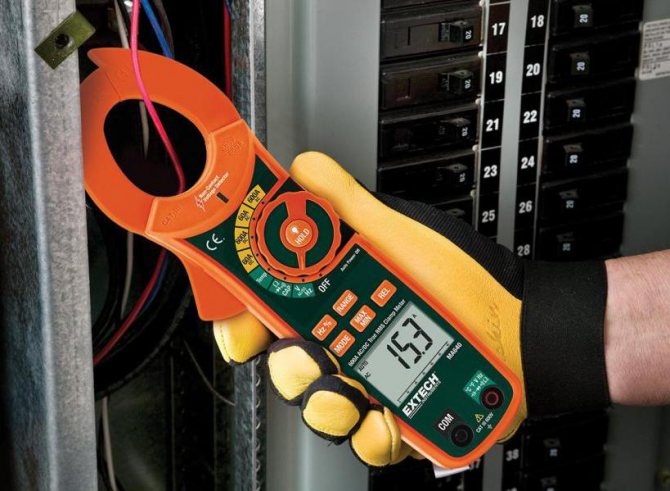

Находим место, где можно свободно обхватить клещами одиночный проводник.
Переводим ручку переключения режимов измерения в нужное положение. В сети переменного тока на указатель A~ или A_AC. В сети постоянного тока на указатель A- или A_DC. Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.
Нажимаем на кнопку раскрытия клещей.
Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.
Отпускаем кнопку раскрытия клещей. Так замыкается цепь магнитопровода и происходит измерение тока.
Записываем полученное значение тока на дисплее. Если его плохо видно, то можно результаты измерения зафиксировать, нажав кнопку “Hold”. Потом можно убрать клещи и увидеть измеренное значение тока. Оно будет показываться на экране пока вы не нажмете снова кнопку “Hold”.

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: “Дополнительные функции токоизмерительных клещей”.

Сегодня нам так не хватает улыбок:

Токовые клещи: инструкция по замеру сопротивления

Сопротивление измеряется в омах. Его значение может варьироваться от нескольких миллиом у контактов до миллиардов ом у изоляторов. Большинство токовых клещей измеряют сопротивление с разрешением 0,1 Ом. Когда его значение превышает верхний предел или цепь разомкнута, на дисплее появляется надпись OL.

Замер данного параметра должен производиться при отключенном питании, иначе прибор или контур будут повреждены. Некоторые устройства обеспечивают защиту в режиме измерения сопротивления на случай контакта с напряжениями. У разных моделей уровень защиты может сильно различаться.

Наиболее часто требуется определить электрическое сопротивление катушки контактора.

Порядок измерения следующий:

Отключить питание цепи.
Выбрать режим измерения сопротивления.
Подключить черный провод щупа к гнезду COM, а красный – к гнезду Ω.
Прикоснуться наконечниками зонда с обеих сторон элементов или участка цепи, для которых требуется определить сопротивление.
Считать показания прибора.

Принцип работы

Способность измерять большие переменные токи токовыми клещами основана на простом действии трансформатора. Когда клещи смыкаются вокруг проводника, ток находится в устройстве подобно железному сердечнику силового трансформатора, и течет по вторичной обмотке, подключенной через входной шунт. Значительно меньший ток подается на вход прибора из-за отношения количества витков вторичной обмотки к числу витков первичной. Обычно первичная обмотка представлена одним проводником, вокруг которого зажимаются клещи. Если вторичная обмотка имеет 1000 витков, то вторичный ток составляет 1/1000 часть первичного, или, в данном случае, проводника. Таким образом, 1 А трансформируется в 0,001 А или 1 мА на входе прибора. Такой метод позволяет легко измерять большие токи, увеличивая число витков вторичной обмотки.

Разновидности токовых клещей

Существуют несколько видов токоизмерительных клещей. Различают аналоговые, цифровые и устройства высоковольтного типа.

Аналоговые токоизмерительные инструменты имеют табло со стрелкой и шкалой. Они реагируют на любое изменение напряжения, но показатели, полученные во время замеров не достаточно точны. Преимущество его состоит в том, что для его работы не требуется источник питания.

Цифровые – более удобная модель, работает от дополнительного источника питания. Показания моментально можно увидеть на табло.

Третий тип создан для измерения более высокого напряжения.

Кроме того токоизмерительные клещи бывают одноручные и двуручные. Отличительной особенностью друг от друга является количеством ручек и высотой измеряемого напряжения. В первом случае — применяются в сетях с напряжением до 1кВ, а второй тип – эксплуатируются в электрических сетях напряжением от 2кВ до 10кВ.

Диапазон

Диапазон измерителя очень важен. Он определяет, от каких и до каких значений тока мы можем применить устройство

Некоторые клещи способны измерять даже очень большие значения тока

Однако давайте определим, что важно больше — высокая точность или область применения. Часто оба эти параметра не идут рука об руку, и если вы даже найдёте инструмент с приемлемым диапазоном, его цена будет достаточно высокой

Точность

Точность клещей определяет, какую максимальную погрешность измерения может выдать прибор во время работы. Чем больше точность, тем результат будет ближе к реальному значению. Точность счетчиков указывается в процентах. Например, если измерять значение 100 А и иметь погрешность 5%, то фактическое значение тока может варьироваться от 95 до 105 А.

Измерение частоты тока

Клещи часто позволяют измерять частоту переменного тока. Это чрезвычайно полезно при поиске проблем с гармонической составляющей. Интересной и полезной функцией является также запоминание конкретных измерений или минимальных, максимальных и средних значений при серии измерений. Обновление максимальных и минимальных измерений происходит автоматически по мере их выполнения.

Измерение сопротивления

Измерение сопротивления также является важной функцией измерителя. Измерение непрерывности позволяет проверить, закрыта ли цепь или открыта. Таким образом, мы можем быстро узнать о повреждении цепи или ее необнаруженном закрытии/открытии

Некоторые счетчики также имеют звуковое оповещение

Таким образом, мы можем быстро узнать о повреждении цепи или ее необнаруженном закрытии/открытии. Некоторые счетчики также имеют звуковое оповещение.

Измерение емкости

Еще одна интересная особенность — измерение ёмкости. Эту функцию можно найти в более современных измерителях

Эта функция позволяет понять, потребляет ли двигатель достаточное количество тока при запуске от конденсатора

Стандарт IEC: При выборе измерителя необходимо руководствоваться мерами предосторожности по стандартам безопасности ISO/ESC, которые определяют категории напряжения, в котором допустимо проводить измерения

Погрешность

Это максимально допустимая ошибка, которая может возникать при определенных условиях эксплуатации. Другими словами, это показатель того, насколько близко измеренное значение соответствует фактическому.

Погрешность прибора обычно выражается в процентах от показаний. Например, если она равна 1 %, то для 100 ампер фактическое значение тока находится в пределах от 99 до 101 А.

В дополнение к погрешности в спецификациях может указываться, насколько изменяется показание в крайнем правом разряде измеряемой величины. Например, если погрешность указана как ± (2 % + 2), то для 100,0 А фактический ток находится в диапазоне 97,8–102,2 А.
