Торцовочная пила своими руками из дисковой пилы

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

  • Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
  • Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
  • Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
  • Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

  • Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
  • К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
  • Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
  • Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
  • Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

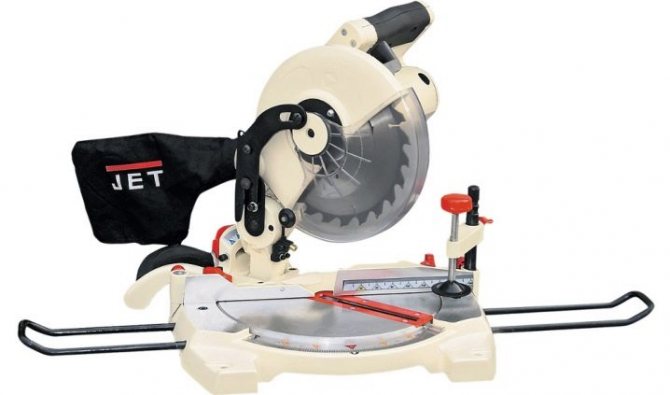

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

Не пропустите: Граверы электрические

Как подобрать пилу

Безусловно, когда имеется стаж работы, и вы не желаете инвестировать в покупку большие средства, можно изготовить такой станок собственноручно

При приобретении пилы для него примите во внимание:

  1. Покупайте устройство с защитой, которая обязана закрывать диск не только в спокойствии, но и во время работы.
  2. Подбирайте массу и габариты устройства с учетом собственных целей. С объемным взаимодействовать будет труднее, устанете уже после получаса деятельности.
  3. Учитывайте удобство пилы, чтобы при ее помощи вам было комфортно трудиться.
  4. Учитывайте диаметр диска (не больше метки в 0,2 м). Исследуйте размеры разреза – при распиле объемных частей необходимо подбирать размер больше.
  5. Проследите, чтобы вращательный блок и станина были хорошего качества.

Вне зависимости, решили купить заводской вариант или создать пилу собственноручно, с ней должно быть легко трудиться, а результат получаться качественным.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

  1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
  2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

  1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
  2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

  1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
  2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Настольная циркулярная пила своими руками

Если часто приходится работать по дому с древесиной и разрезать доски вширь, то никак не обойтись без самодельной настольной циркуляционной пилы. Для её изготовления своими руками понадобится собрать длинную и довольно широкую столешницу с прорезом посередине под диск циркулярной пилы.

Отдельного внимания заслуживает болгарка, используемая для этих целей: чем больше по диаметру на неё можно будет установить диск, тем лучше. Маленькая угловая шлифмашина, с кругом на 125 мм, плохо подходит для этого, поэтому лучше использовать болгарку, рабочий диск которой будет не менее чем 210 мм, а то и более.

Закрепить сам инструмент под столешницей не составит особого труда. Как видно на фото, под рабочим основанием на котором будет происходить распил древесины, достаточно будет закрепить под определенным углом ещё одно основание из толстой фанеры.

Преимущества и недостатки самодельных электропил из болгарки

Электропилы, которые сегодня можно не только купить в магазине, но и сделать в домашних условиях, помимо своего главного преимущества – малозатратности на их производство, имеют массу слабых сторон. А именно:

  • низкий уровень безопасности для здоровья и жизни оператора работающего – в самоделках нет защиты от отдачи, которую в заводских электропилах берет на себя инерционный тормоз цепи. А это повышает вероятность травматизма и увечий;
  • недолговечность шинно-цепных элементов из-за отсутствии автоматической смазки. Единственным выходом в этой ситуации будет периодически окунать самодельную пилу в емкость с цепным маслом;
  • высокий риск перегрева мотора от болгарки вследствие перегрузок и продолжительной эксплуатации.

Пошаговое руководство

Современный рынок предлагает покупателю большой ассортимент продукции, среди которых есть качественные товары и недорогие аналоги. Но, иногда, стоимость специализированного инструмента сильно завышена. Что касается самоделок, то торцовочную пилу из ручной циркулярки своими руками реально изготовить в домашних условиях.

Торцовочная пила

Как именно создается торцовка своими руками подробно рассказано далее.

Материал и инструменты:

  • лист фанеры;
  • оцинковка;
  • две мебельные направляющие или труба;
  • соединительные элементы;
  • электродрель;
  • лобзик по дереву;
  • распиловочный диск;
  • плоскогубцы;
  • нож, рулетка;
  • клей.

В качестве упора для полки может использоваться оконная или дверная петля.

Подготовка основания

Необходимо взять лист толстой фанеры и сделать в нем пропил для движения диска. Основание должно быть массивным, чтобы удержать полку с пилой. Размеры основания зависят от назначения будущей конструкции.

Работы лучше выполнять по заранее составленному чертежу, схеме. В основании подготавливается специальный паз, по которому будет двигаться пильный диск.

Деформированные листы с нарушенной целостностью в работу брать не разрешается.

Резак из болгарки

Определение высоты полки для поперечного движения

Расположение элемента конструкции может быть по правой или левой стороне стола. Следует выбрать высоту полки таким образом, чтобы зубчатый диск не резал основание.

Конструирование полки

Фрагмент толстой фанеры или ДСП, который устанавливается вдоль пропила под зубчатый диск. Крепление осуществляется на уголках саморезами на определенную высоту. Полку можно укрепить вторым слоем фанерного листа.

Выставление ограничителей

После закрепления полки, следует приступить к установке пилы. Ее необходимо зафиксировать таким образом, чтобы она входила в пропил и ничего не цепляла. Для этого используют ограничители. Материалом служит та же фанера. Крепят ограничители при помощи клея.

Выставление направляющих для заготовок

Выполняется из куска фанеры или ДСП шириной не меньше 10-ти сантиметров. Длина ее больше стола на 15-20 %. Крепится полоса струбцинами в двух местах. Направляющая меняет положение под нужным углом.

Этапы самостоятельного изготовления

Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.

Самодельное устройство из бензопилы

Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.

Для работы понадобятся такие материалы:

  • сварочный аппарат с электродами;
  • шурупы;
  • гвозди;
  • столбики;
  • электропила;
  • роликовые подшипники.

Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:

  1. Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
  2. Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
  3. При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
  4. Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
  5. Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
  6. Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.

Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:

  • Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
  • Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
  • Изготовить салазки можно из 50 мм доски;
  • Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты . В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.

Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.

По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.

Приспособление из болгарки

Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:

  1. Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
  2. На корпус надевается хомут из металла и закрепляется винтами по краям.
  3. Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
  4. Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
  5. Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.

Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:

  • Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
  • Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.

Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.

Циркулярную пилу широко используют домашние мастера для проведения различных типов работ. Изготовление ручной циркулярки из болгарки – простой процесс, не требующий особенных навыков. Его можно выполнить при помощи подручных материалов

Но важно учесть, что подобный инструмент не способен полностью заменить профессиональное устройство

Преимущества и недостатки самодельных торцовок

  • Изготовление инструмента своими руками экономит средства. Например, на доработку болгарки потрачено около 500 рублей. Стоимость самодельного стола и пильного механизма доступна большинству мастеров;
  • основные параметры: глубина пропила, частота вращения, диаметр диска, мощность двигателя, размеры стола, подбираются под собственные потребности;
  • собрав инструмент своими руками, мастер легко найдет причину неполадок и устранит ее.
  • От качества исходных материалов зависит срок службы инструмента, а самоделки обычно собирают из всякого хлама;
  • торцовки домашнего изготовления редко бывают достаточно мощными. Ведь для качественной работы оборудования необходим тщательный подбор деталей;
  • иногда средства, сэкономленные на приобретении заводского инструмента, затрачиваются на ремонт и доработку самодельного;
  • мастера часто экономят на своей безопасности, не оснащая стол и пилу защитными приспособлениями;
  • Заводские пилы оснащены градуированной шкалой, точно указывающей угол распила дерева. На домашнем устройстве сложно соорудить такой механизм.

Еще несколько удобных и интересных самоделок, среди которых отличная стационарная, мобильная и сделанная за пару минут из нескольких фанерок и шурупов:

Грубая зачистка древесины

Диск-рубанок

Такая насадка фактически на сто процентов подменяет этот ручной инструмент.

Неподменная вещь, если требуется, например, произвести предварительную обработку бревна – при строительстве сруба, подготовке опор огораживания и т.д..

  • В этом случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежка, рукавицы) требуется.
  • Допускается работа только с «болгаркой», в какой предусмотрена (либо устанавливается) 2-ая ручка. УШМ должна удерживаться при предварительный обработке дерева обязательно 2-мя руками.

На заметку!

Под обработкой дерева подразумевается и его раскрой (распиловка). Иногда при изготовлении штучных деталей приходится заниматься их подгонкой по месту установки еще до того, как приступать к шлифовке образца. Некоторые «умельцы» (а их и среди знакомых, и в интернете немало) советуют использовать для таких операций диски от циркулярной пилы. Категорически запрещается! Вот лишь основные причины, по которым этого делать нельзя.

  • «Болгарка» – машинка высокоскоростная. И хотя металл, из которого изготовляются отрезные диски, прочный, в таком режиме он долго не выдерживает. Точнее, режущие кромки (зубцы), которые фиксируются методом напайки. При интенсивной работе они отваливаются и разлетаются в стороны, причем с огромной скоростью. Последствия спрогнозировать несложно.
  • Не все диски по размеру (в первую очередь, внешнему диаметру) подходят для установки на УШМ. Значит, придется демонтировать защитный кожух. То же самое – о безопасности работника можно забыть.
  • Структура древесины (даже твердой породы) достаточно рыхлая. Следовательно, велика вероятность, что пильный диск по причине постоянной вибрации может зажать. Как поведет себя «болгарка» в подобной ситуации, учитывая ее мощность и обороты, предсказать не возьмется никто. Но то, что она довольно легко вырвется из рук – однозначно.
  • Постоянные изменения режима (по той же причине – вязкости пиломатериала) приводят к систематическому перегреву двигателя УШМ. При таком использовании «болгарка» долго служить не будет.

Изготовление инструмента из ручной циркулярной пилы

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом

. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.
