Трамбовка грунта виброплитой: для уплотнения, укладка тротуарной плитки, для асфальта, что это такое

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента .

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

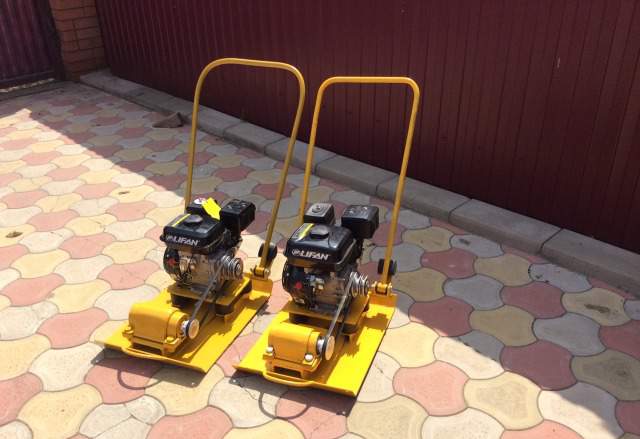

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Варианты комплектации виброплит

Классификация по питанию

электрическую,
дизельную и
бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Выделяют:

Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Техника безопасности при работе

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.

Во время работы необходимо применять средства индивидуальной защиты: соответствующую одежду и обувь, очки, наушники, головной убор.
Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
Если работать нужно на наклонной поверхности (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
При опрокидывании виброплиты, ее следует предварительно выключить, а только затем поставить в рабочее положение.
Разворачивать агрегат стоит одной рукой.
Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.

Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться. Это очень опасно для оператора

Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска

Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.

Виброплиты

Виброплита – это поверхностный виброуплотнитель грунта, предназначенный для трамбовки несвязных или малосвязных грунтов и отсыпок незначительной толщины – от 10 до 30 см. Виброплиты различной производительности выполняют уплотнение песка, гравия и щебня, а также тротуарной плитки и асфальта. Виброплита для уплотнения грунта справляется с трамбовкой участков с уклоном, где затруднительно или невозможно применение крупногабаритного катка. Среди застройщиков виброплиты по праву пользуются наибольшим спросом и постепенно вытесняют виброкатки.

Полезно! Иногда виброплитам приписывают не совсем верное название – поверхностный вибратор. Это недоразумение связано с тем, что работа поверхностного вибратора напоминает трамбовку песка виброплитой. Однако у него другая область применения – уплотнение тонкослойной бетонной заливки при монолитном строительстве. Поверхностный вибратор иногда применяют для изготовления самодельных виброплит.

Качество уплотнения зависит от уровня влажности почвы: при достаточных показателях грунт становится пластичным и процесс уплотнения проходит быстрее. При недостатке влаги трамбуемый слой дополнительно проливают водой, при ее избытке – дожидаются подсыхания. Уровень влажности контролируют электронным влагомером.

Тип грунта	Уровень влажности при максимальном уплотнении, %
Песчаный	8 – 14
Супесчаный	9 – 15
Суглинистый	12 – 18
Глинистый	16 – 26

Полезно! При трамбовке виброплитой суглинистых и супесчаных оснований, для защиты от налипаний грунта, необходимо дополнительное смачивание рабочей пластины устройства.

Строение и принцип работы виброплиты

Виброплита оснащена электромеханическим эксцентриком, внутри которого несбалансированные массы создают механические колебания. С помощью ременной передачи от двигателя на вал эксцентрика передается крутящий момент. Колебания распространяются на металлическую пластину (плиту), которая находится в непосредственном контакте с поверхностью грунта и вызывает его вибрацию. Для удобства в устройстве виброплиты предусмотрена ручка для оператора.

Разновидности виброплит

Виброплиты классифицируются по весу на:

легкие (до 75 кг) – предназначены для ландшафтных и отделочных работ, эффективно уплотняют слой грунта толщиной 10-15 см;
средней тяжести (от 90 до 140 кг) – обеспечивают толщину обработки до 35 см; предназначены для послойного трамбования;
тяжелые (от 200 кг) – применяются как альтернатива виброкаткам;
универсальные (75-90 кг).

В зависимости от типа двигателя, виброплита для уплотнения грунта может быть дизельной, электрической или бензиновой.

Наиболее популярны бензиновые модели. Они экономичны и обеспечивают свободу передвижения по участку и возможность работы при отрицательных температурах.

Дизельные виброплиты отличаются надежностью и долговечностью. Как и бензиновые, они независимы от источника питания. Недостатки обусловлены большим весом, высоким уровнем шума и затруднительной работой в морозную погоду.

Электрические виброплиты ограничивают рабочую зону длиной кабеля питания, но являются наиболее экологичными. Используются в закрытых помещениях, с ограниченным доступом свежего воздуха, где недопустимо применение бензиновых моделей из-за риска отравления выхлопными газами.

По способу передвижения виброплиты делятся на:

Реверсивные. Такие модели более маневренны, но отличаются высокой ценой и большим весом. Как правило, они комплектуются дизельным двигателем. Достоинство реверсивных виброплит – возможность обратного движения без разворота оборудования. Поэтому они незаменимы при уплотнении песка и насыпного грунта в узких траншеях.

Производительность виброплит определяется:

площадью основания;
рабочей частотой;
вибрационным усилием;
объемом двигателя (для бензиновых и дизельных машин).

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма

По весу устройства для вибротрамбовки распределяются таким образом:

Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

Сила вибрации.
Габариты подошвы.
Мощность двигателя.
Вид топлива.

Уровень колебательных движений, оказывающих давление на металлическую плиту, называется вибрационным усилием. Чем плотнее грунт, тем выше должен быть этот показатель.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Как укладывать плитку виброплитой

Укладка тротуарной плитки с помощью виброплиты мало чем отличается от обычной процедуры уплотнения. Единственное обязательное условие, наличие специального , закрепленного на рабочем органе оборудования. Коврик необходим для того, чтобы избежать излишнего повреждения плитки. Предпочтительнее пластины из полиуретана, поскольку они отличаются большей износоустойчивостью и не оставляют на поверхности тротуара черных полос.

Уплотнение грунта и других сыпучих материалов – это мероприятие, которое постоянно сопутствует различным строительным работам. Раньше утрамбовывали вручную, а сейчас применяют метод виброутрамбовывания с использованием виброплит. Производители предлагают широкий выбор оборудования данного типа, оснащенного дизельными, бензиновыми или электрическими двигателями. Приступая к эксплуатации техники, для достижения результата требуемого качества следует учитывать, что трамбовка разных материалов имеет свои особенности. Чтобы механизм для уплотнения прослужил долго, необходимо правильно им работать. При этом соблюдение техники безопасности позволит избежать травмирования.

Виброплита предназначена для утрамбовывания с помощью колебательного воздействия

таких сыпучих материалов:

гравия;
песка;
щебня;
рыхлого грунта.

Отдельные частицы этих материалов в свеженасыпанной подушке под фундамент постройки расположены неплотно друг к другу. Чтобы их максимально сблизить между собой, выполняют трамбовку. Это улучшает несущие свойства насыпанных слоев, позволяя производить строительство на их поверхности различных объектов.

Сфера применения виброплит затрагивает многие направления строительства. Виброутрамбовывание широко используют при выполнении следующих работ:

строительстве дорог;
обустройстве газонов;
устройстве засыпных подушек под фундаменты различных типов для самых разных построек, а также под полы больших зданий;
укладке асфальтового покрытия;
строительстве автомобильных стоянок, спортивных площадок;
уплотнении дна котлованов и траншей под разнообразные инженерные коммуникации.

Рейтинг виброплит для тротуарной плитки

Плитка применяется не только в городском благоустройстве, но и при укладке садовых дорожек. Техника для ее трамбовки должна быть достаточно легкой и с системой гашения лишней вибрации.

Wacker Neuson MP12

Компактное строительное оборудование с массой 64 кг справляется с сыпучим щебнем и песком, смешанными и плотными грунтами, а также с тротуарной плиткой и камнем. Особенностью модели являются ее небольшие габариты, которые позволяют применять плиту в узких местах дачного участка.

Купить виброплиту MP12 от Wacker Neuson можно от 35000 рублей

Wacker Neuson DPS 1850H Basic

Универсальная виброплита для плитки, песка и брусчатки оснащена водяным баком, поддерживает силу удара 18 кН и способна обрабатывать до 660 м2 в течение часа. Масса модели составляет 114 кг. Для взаимодействия с тротуарной плиткой требуется оборудовать агрегат специальной антивибрационной пластиной.

Цена DPS 1850H Basic стартует от 220000 рублей

Wacker Neuson MP20

Надежный и доступный по стоимости агрегат предназначен для уплотнения гравийно-песчаных отсыпок, суглинков, асфальта, может работать с тротуарной плиткой и камнем. При массе 83 кг обладает хорошей мощностью, не разрушает хрупкие виды покрытия и применяется в строительных и ремонтных целях.

Средняя стоимость виброплиты MP20 начинается от 60000 рублей

Как сделать своими руками?

Чтобы сделать трамбовку самостоятельно, необходимо предварительно позаботиться о материалах и инструментах, которые могут пригодиться в процессе сборки изделия. Наиболее востребованный материал – деревянный брус квадратного сечения, стороны которого имеют размеры 100-150 мм. Круглые брёвна не подойдут, так как ими невозможно уплотнить грунт в углах.

Для сборки трамбовки совсем не обязательно брать новый пиломатериал. Вполне сойдёт уже использованный брусок, если в дереве отсутствует гниль или расколы

При выборе подходящего обрезка рекомендуется также обратить внимание на его вес: важно, чтобы трамбовку было удобно поднимать

Что касается высоты будущего инструмента, то следует подбирать брус, который будет доставать до пояса или груди, что обеспечит удобство использования. Если опыта работы с подобным изделием нет, лучше взять брус подлиннее и при необходимости в процессе эксплуатации укоротить его.

Дополнительно потребуются:

стальная пластина толщиной 2 мм;
круглая палка из берёзы;
саморезы, шурупы, другие крепежи;
клей.

Сборка самодельной трамбовки проводится в несколько этапов. Первый этап – разработка чертежа и схемы будущей трамбовки с нанесением необходимых размеров и указаний по выполнению работ.

Следующие этапы.

Подготовка бруса

Работа подразумевает отпиливание торцов заготовки под прямым углом. Дополнительно стоит подогнать торцы рубанком под квадрат и снять с каждого ребра фаску, ширина которой не превышает 5 мм. Это делается для того, чтобы использование трамбовки было максимально удобным и безопасным.

Создание башмака

Чтобы это сделать, необходимо сначала перенести размеры на подготовленный стальной лист. Сделать это можно с помощью мела. Далее нужно будет вырезать заготовку и удалить заусеницы, предварительно зажав деталь посредством тисков. Когда действие будет сделано, необходимо предусмотреть отверстия для шурупов. Также потребуется сделать углубления для шляпок и воспользоваться наждачкой, чтобы очистить поверхность для более плотного прилегания крепежей. Чтобы собрать башмак, необходимо с помощью тисков согнуть обозначенные крылья.

Закрепление башмака

Когда второй этап будет выполнен, стоит проверить, насколько прочно сидит накладка из стального листа. Если посадка ненадёжная, нужно подбить металл или подточить древесину

Важно, чтобы каждая плоскость башмака плотно прилегала к торцу. Окончательное крепление элемента производится посредством использования шурупов

Установка ручки

Чтобы выполнить монтаж ручки, необходимо сначала наметить её центр, куда впоследствии войдёт сверло. Метка должна находиться примерно в 100 мм от верхнего торца. Для просверливания отверстия рекомендуется подбирать сверло на 2 мм меньше выбранной рукоятки. Когда отверстие будет сделано, останется подточить древесину и попытаться поставить ручку. Если возникает необходимость исправить ситуацию, можно остругать палку, чтобы ручка встала надёжно в подготовленное для неё место. Забивать ручку молотком не рекомендуется во избежание появления трещин или сколов на древесине. Как только нужное положение будет достигнуто, ручку нужно прикрепить. Делается это с помощью нанесения клея на стенки предварительно просверленного отверстия. Ручку выставляют по меткам и вытирают излишки клеящего состава. Положение ручки дополнительно фиксируется длинным шурупом.

После того, как клей высохнет, можно проверить прочность ручки. Если элемент держится крепко, владелец ручной трамбовки может приступить к её использованию. После выполнения работ рекомендуется тщательно очистить трамбовку от пыли.

О том, как сделать ручную трамбовку для уплотнения грунта из металла, вы можете узнать из видео ниже.

Где применяется?

Ручная вибротрамбовка применяется для уплотнения грунта на глубину не менее 60-70 см. Это приспособление способно уплотнять не только песчаное или почвенное покрытие, но и крупный щебень, поэтому устройство используют для щебеночного основания, для газона, для песка под строительство фундамента или при подготовке площадки для экскаватора-погрузчика.

Часто вибротрамбовку используют в тех местах, где свободное пространство крайне ограничено или существует опасность повреждения ранее обустроенных коммуникаций:

работы по обустройству трамвайного рельсового полотна;
обустройство пешеходных зон и тротуаров плиткой, брусчаткой;
подготовка поверхности почвы для организации фундамента;
частичный ремонт асфальтового покрытия;
установка коммуникаций подземного типа;
утрамбовка почвы вдоль стен здания;
обустройство подвального помещения;
оборудование колодцев, люков, столбов.

На строительных объектах вибротрамбовка ручного типа используется во всех случаях, когда крупногабаритная техника из-за своих размеров не может подобраться к рабочему участку. Ручная вибротрамбовка используется только для сыпучих фракций – песка, почвы, гравия, но не применяется для уплотнения почвогрунта, где содержится большой процент примесей глины.

Принцип работы виброплиты

Для того, чтобы понять, как работает утрамбовщик грунта, стоит рассмотреть его конструктивные элементы. Их всего четыре:

двигатель (электрический или внутреннего сгорания);
чугунная или стальная плита;
вибрационная установка;
рама.

Главным элементом любого утрамбовщика является плита. Она располагается в его подножии. Вибрационный элемент находится по центру плиты, а сверху него двигатель.
Последний приводит в действие вибратор через муфту и ременную передачу. В последствии круговые движения в вибрационной установке преобразуются в колебательные.
Данная энергия передается на металлическую плиту, которая, в свою очередь, переносит её на грунт. Благодаря такой вибрации и большой массе металлической плиты, устройство утрамбовывает грунт, повышая его плотность.

Как выбрать?

Ручная вибротрамбовка, как и любой другой инструмент, требует внимательного подхода при выборе. Чаще всего покупателя интересуют размеры рабочей подошвы, качество двигателя, сцепления, тормозных колодок. Как правило, у современного оборудования имеется высокий рабочий ресурс и гарантийный период обслуживания.

Чтобы выбранная вибронога не разочаровала и могла работать в необходимых для вас условиях, специалисты рекомендуют обращать внимание на такие критерии, как:

рабочая мощность мотора;
площадь подошвы;
частота и сила виброудара;
глубина грунтовой обработки;
потребление топлива или электроэнергии;
наличие на рукоятке инструмента противовибрационной защитной системы.

Особое внимание стоит уделить мощности двигателя, средние показатели которого варьируются от 2,5 до 4 л. с

Чем мощнее мотор, тем более производительным является оборудование и его ударная сила. Площадь рабочей подошвы выбирается, исходя из тех условий, в которых предстоит работать – если свободное пространство сильно ограничено, нет смысла выбирать инструмент с большой площадью подошвы.

Частота ударной вибрации определяет скорость выполнения работ, поэтому чем выше этот показатель, тем быстрее вы выполните задачу по утрамбовке грунта. Максимальный показатель частоты ударов не превышает 690 уд/мин, а сила удара редко превышает 8 кН. Важным параметром является маневренность и вес инструмента. Чем легче ручная вибротрамбовка по весу, тем проще оператору с ней управляться. Вес оборудования варьируется от 65 до 110 кг, поэтому при выборе модели стоит оценить свои силы и возможности.

На все случаи жизни

Универсальные виброплиты используют для утрамбовки сыпучих материалов, укладки плитки, уплотнения асфальта. Эти аппараты весят от 80 до 100-110 кг. Имеют функцию регулировки силы удара и частоты вибраций. В силу достоинств стоят такие машины до 100 000 руб. и пригодятся тем кто занимается строительством частных домов или укладкой плитки профессионально.

4. Enar ZEN 16 CGH – от 77 870 руб.

Виброплита премиум класса. Достоинство машинки — двигатель Хонда. Мощность этой машинки избыточна для укладки плитки, но есть регулировки частоты и усилия, что позволяет использовать для этого вида работ. Отсюда многофункциональность плиты, подойдет так же и для укладки асфальта и ландшафтных работ. Есть полиуретановая подушка в комплекте.

Характеристики Enar ZEN 16 CGH
Характеристика	Значение
Размеры плиты, см.	51 х 40
Двигатель	Honda gx 160
Тип запуска	Ручной
Мощность, л.с.	5,9
Вес, кг	95
Частота вибраций, уд./ мин.	5600
Скорость перемещения, м./ мин.	22
Глубина уплотнения, см.	30
Сила удара, кН	15,6
Принцип работы	Прямоходная
Уровень шума	102 дБ
Комплектация	Транспортировочные колеса, коврик для плитки
Разработка / производство	Чехия

Специалист компании Enar рассказывает об этой модели и ее достоинствах перед конкурентами:

5. Zitrek CPN 15-2 – от 40 000 руб.

Вариант по-дешевле. Китайский двигатель Loncin 200 F не имеет нареканий при должном и внимательном обслуживании. Сила удара всего 13 кН, но за счет большого веса 97 кг (не считая воды) аппарат обеспечивает 30 см. уплотнения грунта. Не подойдет для асфальта!

Характеристики Zitrek CPN 15-2
Характеристика	Значение
Размеры плиты, см.	53 х 50
Двигатель	Loncin 200F
Тип запуска	ручной
Мощность, л.с.	6,5
Вес, кг	97
Частота вибраций, уд./ мин.	5400
Скорость перемещения, м./ мин.	22
Глубина уплотнения, см.	30
Сила удара, кН	13
Принцип работы	Прямоходная
Уровень шума	98 дБ
Комплектация	Бак для воды
Разработка / производство	Чехия

6. TSS-VP80TH – от 41 000 руб.

Китайский аппарат с японским сердцем. За счет хорошего двигателя ресурс инструмента ожидается длительный. Производители сэкономили на деталях и комплектующих. Недостатки в мелочах – пластмасса по-дешевле, слабый крепеж. Зато узлы агрегата надежно защищены. Есть вибрации на ручке. Аппарат достойный, мелкие недостатки не должны смущать. Аппарат поставляется с транспортировочными колесами и баком для воды, но без демпфирующего коврика. Производитель позиционирует аппарат как мини-асфальтоукладчик.

Характеристики TSS-VP80TH
Характеристика	Значение
Размеры плиты, см.	47 х 40,5
Двигатель	Honda gx160
Тип запуска	Ручной
Мощность, л.с.	5,5
Вес, кг	80
Частота вибраций, уд./ мин.	5400
Скорость перемещения, м./ мин.	22
Глубина уплотнения, см.	30
Сила удара, кН	15
Принцип работы	Прямоходная
Уровень шума	98 дБ
Комплектация	Транспортировочные колеса, бак для воды 10 л. Нет коврика
Разработка / производство	Чехия

Модель в работе:

7. Wacker Neuson VP-1550 АW – от 100 000 руб.

Самый дорогой вариант, но цена оправдана. Эта модель на каждый день для бесперебойной работы. Полый сайлентблок полностью гасит вибрацию на рукоятке. Корпус машины надежно закрывает узлы агрегата. Чугунная кованная плита с ребрами жесткости сможет прожить весь срок службы аппарата. Подойдет для трамбовки асфальта.

Характеристики Wacker Neuson VP-1550 АW
Характеристика	Значение
Размеры плиты, см.	50 х 59
Двигатель	Honda gx160
Тип запуска	Ручной
Мощность, л.с.	5,5
Вес, кг	91
Частота вибраций, уд./ мин.	5400
Скорость перемещения, м./ мин.	22
Глубина уплотнения, см.	30
Сила удара, кН	15
Принцип работы	Прямоходная
Уровень шума	91 дБ
Комплектация	Транспортировочные колеса, бак для воды 9 л. Нет коврика
Разработка / производство	Германия/ США

Обзор модели:

Принципы работы виброплитой: трамбовка грунта, плитки, асфальта
