Каким должен быть уклон канализационной трубы
Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.
Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:
- Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
- Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
- Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
- Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

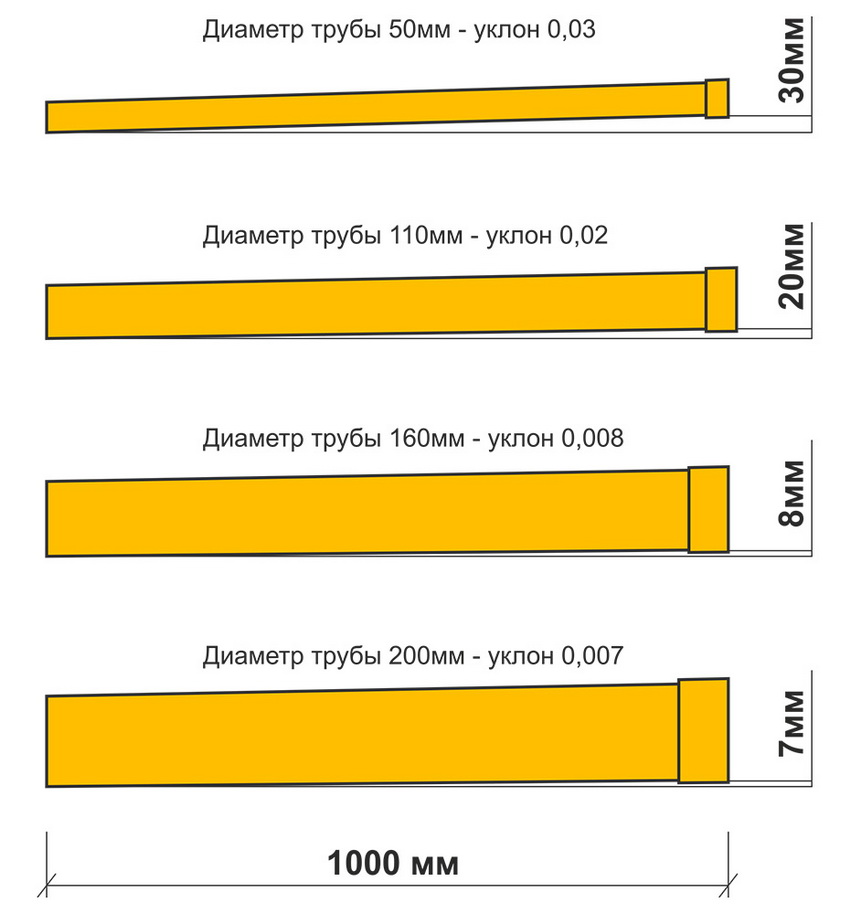

Уклон трубы канализации зависит от диаметра
Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).
Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:
| Прибор | Уклон | Расстояние между сливом и сифоном, мм | Диаметр труб, мм |
| Ванна | 1:30 | 1000 — 1300 | 40 |
| Душ | 1:48 | 1500 — 1700 | 40 |
| Унитаз | 1:20 | до 6000 | 100 |
| Раковина | 1:12 | 0 — 800 | 40 |
| Биде | 1:20 | 700 — 1000 | 30 — 40 |
| Мойка | 1:36 | 1300 — 1500 | 30 — 40 |
| Комбинированный слив (мойка, ванна, душ) | 1:48 | 1700 — 2300 | 50 |
Что говорит СНиП
Регламентируя уклон канализации на 1 метр, СНиП устанавливает также основные правила устройства разветвлений:
- При переходе из горизонтального положения в вертикальное необходимо использовать специальные переходники с необходимым углом.
- Если изделие находиться в вертикальном положении, то угловой наклон можно обеспечить непосредственно самой трубой.
- Разрешается нарушить нормативные показатели для участков, которые имеют небольшую длину, до 2 м, а диаметральное сечение большое. В этом случае необходимо обеспечить хороший сток.
- Необходимо учесть, что после монтажа всей системы, угол изменить будет невозможно. Для этого нужно полностью демонтировать элементы, а затем работы выполнить установку повторно.
Табличные данные и расчет
Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.
Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.
| Тип устройства | Диаметр и/или сечение, мм | Минимальный уклон, в долях | Допустимое наполнение, проценты от диаметра или сечения |
| Каналы для осадков, лотки, дождеприемники | Произвольные | 0,001…0,006 | 70…75 |
| Трубы отвода уличные, квартальные, выделенные | 150 200 | 0,008 0,007 | 70…75 |
| Присоединения от дождеприемников | Произвольный | 0,02 | 70…75 |
Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.
Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки
Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.
Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле
V * √(h÷d) ≥ K
Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.
Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.
Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.
Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.
Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.
Для бытовых сантехнических приборов рекомендации даны в таблице 3.
Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме
Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.
С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.
Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.
| Диаметр трубы, мм | Длина участка, мм | Минимальный уклон | Средний уклон | Нормальный уклон |
| 50 | 1000 | 25 | 30 | 35 |
| 110 | 1000 | 12 | 20 | 20 |
| 150 | 1000 | 7 | 8 | 10 |
| 200 | 1000 | 5 | 7 | 8 |
Для наглядности приводим эти значения в виде памятки
Таблица 5. Уклоны и скорость трубопроводов большого диаметра.
Таблица 5. Уклоны и скорость трубопроводов большого диаметра.
Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.
При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.
Каким образом подобрать угол наклона?
В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:
Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон
Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже).
Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков
Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.
Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.
Для чего рассчитывать уклон?
Благодаря организации уклона канализации получится избежать:
Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.
Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.
Прорывов трубопровода.
Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.
Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.
Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.
Общие рекомендации по прокладке сливных труб
Общие рекомендации помогут избежать наиболее распространенных ошибок при прокладке сливных труб бытовой и внешней канализационной системы. Нужно учитывать следующие факторы:
- Элементы конструкции трубопроводной сети с течением времени подвергаются усадке. Вследствие этого приходится периодически корректировать угол наклона труб.
- При изменении направления прокладки фланцевые соединения следует выполнять под углом не менее ста двадцати градусов. В противном случае придется оборудовать дополнительный смотровой люк для осуществления контроля над трубопроводной сетью и ее прочисткой в случае необходимости.
- Обустройство скрытой канализации требует особенно тщательной проверки всех элементов ее конструкции на целостность и отсутствие протечек. В этом случае смотровые окошки следует располагать на небольшом расстоянии друг от друга.
- Трубы укладывают в направлении, противоположном движению потока сточных вод. Монтаж начинается от сливной трубы с дальнейшим продвижением к подключаемым сантехническим приборам.
Нужный угол наклона канализационных труб при строительстве домашней сети выдержать нетрудно. Предварительно на стену наносится разметка, очерчивающая линию предварительно рассчитанного уклона. По ней и производится укладка трубопроводной сети.
Работа по обустройству наружной системы несколько сложнее. В этом случае для обеспечения требуемого уклона приходится выкапывать траншею, глубина которой постепенно увеличивается. Контроль осуществляется при помощи строительного уровня, натянутая под нужным углом бечевка значительно облегчит выполнение производственных манипуляций.
Эффективность работы системы во многом зависит от правильно выдержанного угла наклона трубопроводной сети. Необходимо придерживаться рекомендованных норм. При отступлении от указанных параметров будут довольно часто возникать аварийные ситуации и засорения трубопроводной сети.
Мы подобрали для Вас специальный видеоролик, в котором содержится немало полезной информации по устройству канализации.
Угол уклона для наружной инженерной сети
Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:
- полиэтиленовая труба с верхним гофрированным слоем;
- пластик;
- чугун;
- асбестоцемент.
Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.
Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:
- 110 мм – 0,02 или 2 см на 1 метр;
- 160 мм – 0,008 или 8 мм на 1 метр.
Прокладывание наружной магистрали
Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:
- шнур или веревка;
- два колышка;
- строительный уровень.
В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.
Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:
- создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
- выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.
Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.
Задание уклона при монтаже канализационной трубы
Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.
Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.
При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.
В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.
Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:
- прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
- уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
- минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
- гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.
Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.
Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.
Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам
Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.
Мне нравитсяНе нравится
Нормы
Внутри квартиры практически никак не измерить собственными возможностями потоки жидкости в канализационной системе. Профессионалы советуют обязательно учитывать допустимые цифры, обозначенные в нормативных таблицах. По рекомендациям СНиП, скорость потока должна быть 0,7-1 м/сек.
Для такой скорости нормативный угол наклона должен составлять для изделий диаметром:
- 5 см – 30 мм на один погонный метр;
- 11 см – 20 мм на один погонный метр;
- 16 см – 8 мм на один погонный метр;
- 20 см – 7 мм на один погонный метр.
Нормативные документы, в которых указаны данные правила, это:
- Пункт 18 СНиП 2.04.01/85. Здесь подробно описывается устройство внутреннего водоотвода и канализации строений. Например, отсюда можно узнать, что ветки водоотводов с сечением 4-5 см нужно класть с уклоном 0,03, а сечением 8,5-10 см – 0,02.
- Пункт 2.41 СНиП 2.04.03/85 о внешних канализационных стоках описывает правила, касаемые минимального уклона труб размером 15 см. Он должен быть равен 0,008 см, а для труб размером 20 см – 0,007 см.
- Если возникает необходимость сделать уклон сети меньшим, можно руководствоваться пунктом 18.2 СНиП 2.04.01-85. В этом пункте учитываются особенности тока жидкости по трубам с различными физическими характеристиками. Например, для пластиковых труб скоростной коэффициент должен равняться 0,5, а для сетей из других материалов нужен коэффициент 0,6.
Отдельное пояснение в СНиП 2.04.03/85 касается наружных канализаций с размером труб 15-20 см. В частности, правила допускают использовать нормативные показатели для уклонов: 0,005 для 20 см изделий, 0,007 для 15 см изделий.
Пунктом 18 СНиП 2.04.01/85 регулируется наибольший уклон сетей, который не должен быть больше 0,15. При этом из расчетов исключаются ветки от сантехнических устройств, длина которых до 150 см. Таким образом, на каждом метре канализации допускает не более 15 см уклона. При превышении показателя магистраль будет заиливаться.
В расчетах могут помочь специальные таблицы.
Сантехническое устройство | Диаметр, см | Наклон на каждый метр, см | Промежуток между центральным сливом и сифоном, м |
ванная | 0,4 | 3 | 1-1.3 |
ванная, душевая, моечная | 0,5 | 4.8 | 1.7-2.3 |
душевая | 0,4 | 4.8 | 1.5-1.7 |
унитаз | 10 | 2 | До 6 |
биде | 0,3, 0,4 | 2 | 0.7-1 |
моечная | 0,3, 0,4 | 3.6 | 1.3-1.5 |
раковина | 0,4 | 1.2 | 0-0.8 |
основной стояк | 10 | ||
ветви от стояка | 6,5-7,5 |
В математической системе углы измеряются в градусах, поэтому приведенные в таблицах цифры часто становятся непонятными. А означают цифры дробное соотношение высоты уклона к длине водоотвода. Отследить величину будет проще, если перевести цифры в сантиметры. Например, 3 см на 1 метр, 0,8 см на 1 метр. Если известна длина всей канализации, можно перемножить ее на величину уклона, что даст общую высоту для всей проектируемой канализации.
Организация водоснабжения и канализации: СНиП внутренней сети и внешней
В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.
Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:
Сечение трубы, смМинимальный угол наклона40,02550,27,50,013110,01150,0007200,0008
Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.
Важно! При разводке канализации в частном доме не рекомендуется устанавливать трубы под наклоном, соответствующим максимально допустимому значению. Расчет наполненности труб для применения СНиП 2.04.01-85 при монтаже внутренней канализации. Расчет наполненности труб для применения СНиП 2.04.01-85 при монтаже внутренней канализации
Расчет наполненности труб для применения СНиП 2.04.01-85 при монтаже внутренней канализации
Рекомендуемые параметры для обустройства внутренней канализации четко обозначены в СНиП. Эти данные содержатся в нормативном документе 2.04.01-85, который может использоваться, как свод правил и основа для строительства коммуникационной системы для вывода стоков.
Расчет показателя наполненности трубопровода осуществляется с учетом особенностей материала, из которого изготовлены элементы системы. На основе этих данных путем вычислений можно выяснить, с какой скоростью должны перемещаться стоковые воды по канализации, чтобы внутри магистрали не возникало засорений. Уровень наполненности учитывается при выборе труб для строительства отводящей системы.

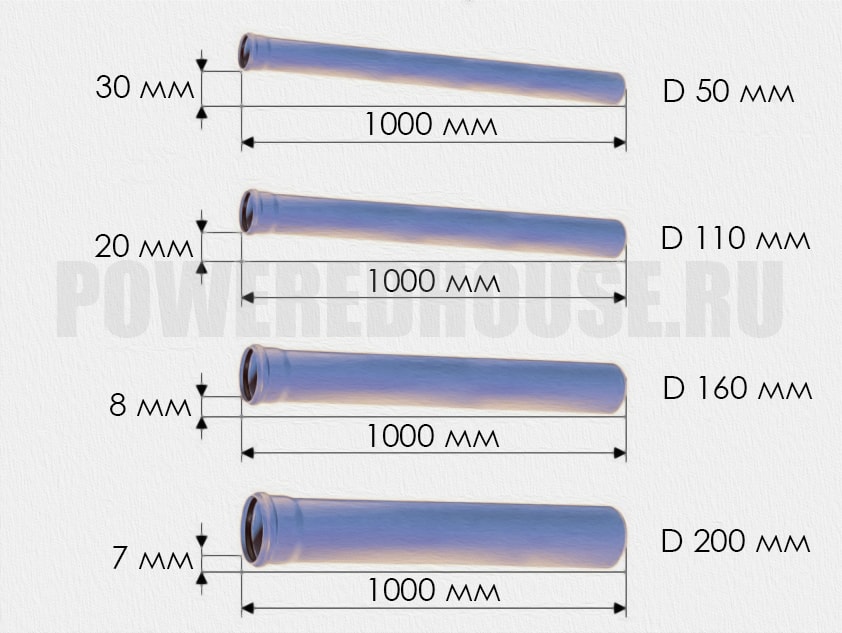

Схема зависимости уклона канализационной трубы от ее диаметра
Для вычислений применяется следующая формула:
Н=В/Д, где:
- Н – уровень наполненности;
- В – уровень высоты стоков;
- Д – диаметр труб.
Максимальное значение уровня заполненности равняется 1-нице. В этом случае уклон внутренней канализации полностью отсутствует, а степень заполнения трубы составляет 100%. Оптимальным вариантом размещения системы является показатель в 50-60%. При этом немалое значение имеет материал, на основе которого изготовлена труба, а также ее угол размещения относительно локального очистного сооружения канализации – септика.
Изделия, изготовленные из чугуна или асбестоцемента, имеют шероховатую поверхность. Наличием текстуры на внутренней стороне труб обеспечивается быстрое наполнение. Основная цель подобных расчетов заключается в установлении максимально допустимого показателя скорости в стоке. Согласно стандартным нормативам минимальная скорость перемещения отработанной жидкости составляет 0,7 м/с. Минимально допустимый показатель наполняемости труб равен 30%.
Общие сведения
Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.
За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.
Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.
Основной формулой, полученной эмпирическим путем, на основании наблюдений является:
где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.
К = 0,5 для пластика и стекла.
К = 0,6 для других материалов (сталь, чугун, асбестоцемент).
Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.
Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.
Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.
Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:
- Диаметр подбирается исходя из среднего объема стоков.
- Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.
Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.
Каким должен быть уклон канализационной трубы – правила и расчёты
Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 40 | 0,033 /0,25 |
| 50 | 0,03/0,25 |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
Уровень наполняемости
Иногда нормы требуют дополнительного расчета, а именно – определения коэффициента уровня наполненности.
Расчет нужен в случае применения следующих материалов:
- Пластика;
- Асбестоцемента;
- Чугуна.
Уровень наполненности позволяет узнать, как быстро должна двигаться вода, чтобы избежать возможного засорения системы.
Вычисляется наполненность с помощью следующей формулы — Y=H/D, где:
- H – уровень воды;
- D – диаметр трубы.
В СНиПе регламентируются два основных числа наполненности труб – максимальное и минимальное. Согласно документации, Y=0,3, когда речь идет о минимальном показателе, и Y=1, когда конструкция заполнена максимально. Последнее число сообщает о том, что уклона нет.
Что касается практических расчетов, то обычно величина наполненности трубы лежит в пределах от 0,3 до 0,6. Зачастую принимают величину 0,5 или 0,6, считая это число оптимальным.
Материал трубы может повлиять на скорость ее заполняемости. Например, при задействовании чугунного или асбестоцементного материала для конструкции, заполнение этой конструкции произойдет достаточно быстро, так как стенки трубы получатся шероховатыми.
Пример расчета уровня наполненности трубы
Использование всех перечисленных выше формул говорит о применении гидравлического способа подсчета наклона труб.
Чтобы стало понятнее, как определять этот коэффициент, стоит рассмотреть наглядный пример. Допустим, в исходных данных имеется трубы диаметром 110 мм с высотой подъема воды H=60 мм. Расчет коэффициента будет выглядеть так:
60/110=0,55. Это число и будет искомым Y.
Далее следует проверить отношение подсчитанного коэффициента к оптимальному показателю расхода воды. Результат должен лежать в пределах K≤V√Y, где:
- К – коэффициент уровня наполненности. Оптимальным, как уже было сказано, считается показатель 0,5 для труб из пластмассы и 0,6 – для остальных материалов;
- V – скорость потока;
- √Y – корень из определенного ранее показателя.
По результатам подсчета было определено, что найденный коэффициент проверку прошел.
Подготовка
Прежде чем приступать к работе, нужно все подготовить.
Для начала подготовьте все необходимые инструменты и материалы, среди которых:
- пластиковые трубы, диаметр которых 50 мм и 100 мм;
- детали для соединения;
- манжеты, которые позволяют уплотнить стыки;
- клей, предназначенный для работы с пластиком;
- раствор цемента;
- сантиметр или рулетку;
- пилку и лазерный уровень;
- маркер.
Чтобы реконструировать старую систему канализации, предварительно изучите ее особенности и план. После составьте схему, по которой будет осуществляться монтаж. Этот шаг можно пропустить, если планируется установка новой канализации.
Изобразите на бумаге таблицу с расчетами и примерную схему, где обязательно должны быть точки разводки и санузла. Также укажите, где будет стояк, определив расстояние.
Советы и рекомендации специалистов
Прежде чем закончить этап проектирования и перейди к монтажным работам важно учесть следующие факторы, которые могут повлиять на систему отвода стоков:
Возможность естественной усадки
Со временем почва может утрамбовываться под постоянным влиянием внешних факторов окружающей среды, что может привести к изменению наклона
На особо сложных участках канализации важно устанавливать ревизионные колодцы, необходимые на случай возможных засорений при слабом оттоке сточных вод. Несмотря на то, что расчёт уклона начинают от выходящей точки канализационной системы, все монтажные работы выполняются в обратной последовательности от септика или централизованной сточной трубы
При составлении проекта очень важно выполнить размещение труб таким образом, чтобы расстояние от домостроения до сливного резервуара было минимальным. Чем короче трубопровод, тем меньше шанс возникновения засорений или поломок.
Правильный угол для системы отвода нечистот, образующихся в процессе жизнедеятельности человека, позволит избежать появления засорений и увеличить эксплуатационный ресурс канализации без необходимости проведения очистки.
При прокладке канализационной разводки важное значение имеет наклон трубопровода. При несоблюдении установленных СНиПом норм и рекомендаций невозможно добиться правильной работы систем отвода стоков. Исходя из сечения, длины и материала труб уклон сточной магистрали может колебаться в пределах от 1,5 см до 3 см на один метр трубопровода
Эти параметры неоднократно проверены на практике и утверждены специалистами
Исходя из сечения, длины и материала труб уклон сточной магистрали может колебаться в пределах от 1,5 см до 3 см на один метр трубопровода. Эти параметры неоднократно проверены на практике и утверждены специалистами.
https://youtube.com/watch?v=wqv_yF9c6nk
