Станок для распила ДСП

Разновидности станков

Все виды форматно-раскроечных станков – это профессиональное деревообрабатывающее оборудование, разнящееся между собой как производственной мощностью, так и конструктивными особенностями. Точность и высокое качество их работы обеспечивается сложной конструкцией узлов, профессиональная наладка и калибровка которых гарантирует высокую рентабельность.

Классификация по производственной мощности

Разные виды форматников отличаются между собой не только техническими характеристиками, но и производственной мощностью. По этому параметру станки могут относиться как к эконом, так и к бизнес-классу.

Малогабаритные форматно-раскроечные станки экономкласса имеют минимальный набор дополнительного оснащения и отличаются простой конструкцией. Их используют там, где продолжительность непрерывной работы не превышает 5 час/сутки.

Форматники бизнес-класса применяют в цехах, где продолжительность их суточной эксплуатации не превышает 10 часов. Станки этой категории, как правило, оборудованы подвижным столом и оснащены минимальным функциональным набором.

Практически все производители форматников выпускают и топ-модели, предназначенные для работы в условиях крупно-серийного или массового производства. Конструктивно они представляют собой крупногабаритные автоматические центры для пакетного раскроя, оснащенные системами ЧПУ с возможностью выполнения предварительно запрограммированных операций.

Конструктивная классификация

По компоновке форматно-раскроечные станки бывают:

  • горизонтальными;

  • вертикальными.

Предприятия производят горизонтально ориентированные станки двух типов:

  • с подвижной пилой;

  • с движущимся столом.

Станки с горизонтальной подвижной пилой предназначены для работы в условиях небольших производственных мастерских. Оснащаются они подвижной кареткой с дисковой пилой, а установленный горизонтально стол закреплен стационарно.

У форматников с движущимся столом пила установлена неподвижно на станине, а стол с закрепленной на нем заготовкой надвигается на пилу. Передвижение стола осуществляется по специальным каткам при помощи электропривода или вручную.

Габаритные размеры вертикальных ФРС значительно меньше горизонтальных. Обусловлено это тем, что обрабатываемые материалы располагаются вертикально. В свою очередь это дает возможность без труда осуществлять раскрой большеразмерных листовых и плитных материалов даже в стесненных условиях небольших производственных участков.

В таких станках заготовка закреплена неподвижно, а пильное устройство перемещается вручную или с помощью электромеханического привода.

Распил форматно-раскроечным станком

Для распила станком заготовка устанавливается на левом неподвижном столе до регулируемого упора. Отмеряется необходимая длина. Запускается пильный узел. Когда диск достигнет необходимых оборотов, стол продвигается вперед.

Заготовка вместе со столом подается на диск для отпиливания нужного куска.

Основные настройки станка:

  • положение заготовки;
  • глубина разреза;
  • угол распила.

Существуют станки трех разновидностей:

  • легкие (рассчитанные на рабочую нагрузку в пять часов);
  • средние (8—10 часов);
  • тяжелые (16— 20 часов).

Конструкция

Наиболее популярные модели — Mj 45kb-2, JTS-315SP SM, Woodtec ps 45, Altendorf F 45. Несмотря на разные особенности, они имеют общность конструкции.

Обязательные составляющие раскроечного станка:

Станина — основа, на которой крепятся все механизмы

Тяжелые станины исключают вибрации и колебания, что крайне важно для точного распила.
Пильный узел, состоящий из двух дисков. Первый диск расположен спереди узла и служит для предварительного подпиливания заготовки. Второй — для полного распиливания плиты.
Три рабочих стола

Первый — неподвижный, на нем располагается узел. Второй, форматный — подвижный, на нем происходит подача плиты на диск. Третий поддерживает отпиливаемые части.
Каретка — деталь, позволяющая форматному столу передвигаться.
Упоры и линейки, которые закрепляют заготовку в необходимом положении.

Второй — для полного распиливания плиты.
Три рабочих стола. Первый — неподвижный, на нем располагается узел. Второй, форматный — подвижный, на нем происходит подача плиты на диск. Третий поддерживает отпиливаемые части.
Каретка — деталь, позволяющая форматному столу передвигаться.
Упоры и линейки, которые закрепляют заготовку в необходимом положении.

В зависимости от модели, цены и особенностей резки станки могут иметь различные нюансы конструкции.

Дополнительные составляющие станка:

  • патрубок, отводящий стружку и опилки, и подключающий систему удаления пыли;
  • струбцины для надежного закрепления заготовки на столе;
  • поворотная линейка и угловые упоры, при помощи которых распил производится под нужным углом и без разметки;
  • рама с упорной ногой для распила длинных заготовок;
  • шариковые и роликовые каретки.

Первый форматный станок с движущейся кареткой был собран в 1906 году немецким столяром Вильгельмом Альтендорфом.

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

  • Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
  • При раскрое поперек волокон появляется много сколов;
  • Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

  • устойчивость оборудования во время работы;
  • наличие измерительных инструментов для предварительной раскройки деревянного листа.
  • размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
  • меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Производители оборудования

Чтобы удержать объём продаж, предприятия, изготавливающие деревообрабатывающее оборудование, стремятся улучшать техническую характеристику станков и одновременно снизить их стоимость. Так как это высокоточное оборудование, то его производством занимаются крупные станкостроительные компании, известные на мировом рынке.

Выбирая производителя, необходимо изучить рынок услуг по обслуживанию. Есть ли центры, которые обслуживают такое оборудование, каким инструментом работают, кто поставляет запасные части.

К флагманам производителей деревообрабатывающего оборудования из Европы можно отнести немецкий концерн Altendorf. Изготавливаемое ими оборудование имеет хорошую комплектацию, что позволяет обеспечить ровный срез обрабатываемого материала, не прилагая больших усилий. Они работают от сети 380 В. Имеют три скорости переключения. Свою стоимость станки быстро окупают при хорошей загруженности.

Хороший модельный ряд у итальянской компании Griggio. Форматный станок этой компании известен по всему миру и представлен тремя категориями — это бизнес, стандарт, бюджет. Он выполняет много разнообразных опций по обработке материалов и имеет качественную комплектацию.

В 2009 году для удовлетворения потребностей российских мебельных компаний малого и среднего бизнеса в деревообрабатывающем оборудовании была создана . Выпускает модели качественного проектирования и исполнения. Они сориентированы на мировых производителей такого оборудования, что подтверждается устанавливаемыми компанией комплектующими на станки.

Много производителей оборудования на китайском рынке. Приобретать такое оборудование лучше у проверенного поставщика с хорошей историей продаж, который не только продаёт, но и предоставляет обслуживание, имеет в наличии запасные части.

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

  • Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
  • При раскрое поперек волокон появляется много сколов;
  • Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

  • устойчивость оборудования во время работы;
  • наличие измерительных инструментов для предварительной раскройки деревянного листа.
  • размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
  • меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Дополнительные опции

В деревообрабатывающие станки для повышения точности внедряют системы автоматического управления и регулирования, возможность установки выполнения необходимых операций программными средствами, системы отладки и контроля рабочего процесса.

Один из вариантов комплектации:

  • Электроблокировка главной пилы;
  • Моторы с дополнительной мощностью;
  • Инверторы для управления скорости вращения пил;
  • Системы смазки;
  • Струбцины для обрабатываемого сырья;
  • Элементы электрической и механической защиты;
  • Средства для программирования и автоматической настройки.

Помимо прочего, существуют еще некоторые интересные дополнения:

  • Поворотная линейка со шкалой для раскроя плит и заготовок под непрямым углом. Имеет особо точную шкалу отсчета от 0 до 45°. Может устанавливаться непосредственно в зоне пиления;
  • Двойной угловой упор. Комфортно использовать для запиловки на ус. Широта охвата поворотного угла колеблется в диапазоне 0-45°;
  • Электромагнитный датчик-фиксатор упора. Довольно дешевый компонент со шкалой электронного типа, предоставляет возможность применять на линейке каретки лишь 1 упор. Его можно установить всего за несколько секунд с точностью 0,5?1 мм;
  • Встроенный датчик отклонения каретки. Применяется как элемент программного метода управления и как отдельное устройство, предоставляющее информацию об уровне отклонения траектории передвижения каретки выше указанных параметров;
  • Датчик вибрации. Информирует о превышении значений вибрации шпинделей пильной установки. Может сигнализировать об износе пил или их некорректной заточки;
  • Индукционный датчик перемещения каретки. Следит за точностью передвижения каретки по отношению к осевому положению полотна главной пилы. Защищает станок от перекоса пилы. Перекос может привести к появлению сколов по краям обрабатываемого материала;
  • Подвижная кассета для плит и заготовок. Предназначена для промежуточного хранения сырья разной величины. Является складной. В нерабочем состоянии занимает очень мало места, а в рабочем режиме облегчает загрузку форматного станка обрабатываемыми пилами. Плюс к этому уменьшает количество сотрудников для вспомогательной работы.
  • Система защиты от попадания пыли и стружки. Создает высокое давление воздуха в местах соприкосновения подвижных элементов каретки и направляющих, предотвращая попадание в них стружки и пыли.

Советы по выбору

Покупка станка для ЛДСП требует тщательного подхода. При выборе модели стоит учитывать следующие параметры.

  1. Качество и надежность механизмов. От этого зависит срок службы установки.
  2. Возможные габариты обрабатываемого изделия, что позволит предотвратить преждевременную поломку станка.
  3. Стоимость. Чем дороже, тем более функциональнее устройство. Однако это не всегда выгодно, так как, например, дома не рекомендуется устанавливать станки профессионального типа.
  4. Характеристики. Основные можно посмотреть на сайте производителя или специализированного магазина.

Дополнительно мастера рекомендуют учитывать производителя и возможность ремонта. Также стоит периодически читать отзывы, чтобы понять, насколько рассматриваемая модель надежна. Хороший станок способен проработать до 5 лет без ремонта или замены комплектующих

Наконец, стоит обратить внимание, что точность распила также зависит от качества древесной плиты

При покупке станка для ЛДСП рекомендуется уточнять у продавца нюансы предоставления гарантийного обслуживания. Также стоит узнать о сроке эксплуатации оборудования и при возможности сравнить сразу несколько моделей.

Небольшим предприятиям лучше закупить легкие мини-станки компактных размеров и малой мощности, которой будет достаточно для работы в неполную смену. Более крупным компаниям рекомендуется отдавать предпочтение мощным и тяжелым станкам.

Как выбрать модель

Критерии:

  • производительность — количество метров распила в час или за рабочую смену;
  • максимальная и минимальная площадь обрабатываемых поверхностей;
  • простота настройки, эксплуатации агрегата;
  • наличие производственных площадей для размещения оборудования;
  • качество, надежность механизма;
  • затраты на эксплуатацию, обслуживание оборудования;
  • цена.

Модели

Описание некоторых моделей раскроечных механизмов.

MJ-45KB-2

Подходит для средних и мини-производств по изготовлению корпусной мебели. Мощная сварная станина обеспечивает точное вхождение пилы в тело плиты, гасит вибрацию силового оборудования. Пильный узел может работать под наклоном 45°. Станок кроит ДСП, МДФ, ЛДСП и некоторые другие материалы. Прост в обслуживании, работе.

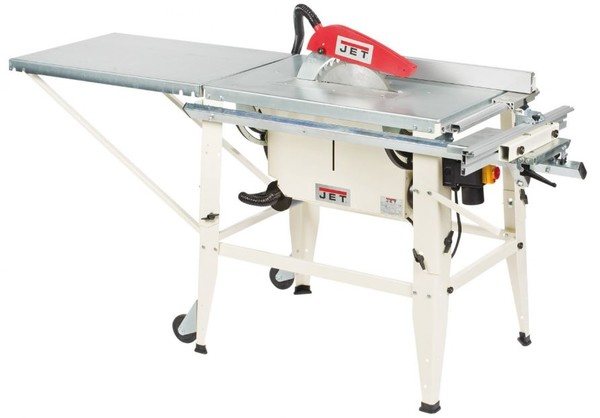

JTS-315SP SM

Станок JET JTS-315SP SM — многофункциональный компактный агрегат весом 50 кг. Оборудование удобно для оснащения небольших мастерских. Станина — массивный чугунный стол. В комплекте поставляется второй дополнительный стол. Это обеспечивает работу агрегата без вибраций.

Пильный узел приводится в рабочий режим асинхронным однофазным электродвигателем. Это позволяет подключать станок к бытовой электросети.

Достаточный запас мощности не вызывает перегрев двигателя.

Максимальный диаметр фрезы — 250 мм. Глубина распила — до 70 мм. Для выреза пазов меняют положение дополнительного стола.

Недостаток конструкции — трудности обработки листового материала большой площади.

WoodTec PS 45

Агрегат WoodTec PS 45 предназначен для продольных, поперечных и угловых распилов ЛДСП, МДФ, массивных древесных заготовок. Раскрой производится с предварительной подрезкой нижней кромки. Это исключает появление сколов на поверхности материалов.

Пильный узел помещен в литой чугунный корпус — процесс распила не подвержен воздействию вибрации. Станок имеет раздельные приводы: основной и вспомогательный, вращающий подрезную фрезу.

Микрометрическая настройка упрощает фиксацию параллельного упора. Точность — до 0,8 мм.

Максимальный ход подвижного стола — 3200 мм. Пила наклоняется до 45°. Пильный диск диаметром до 350 мм обеспечивает высоту пропила до 75 мм. Размер рабочего стола (1200×650 мм) позволяет изготавливать вертикальные стенки корпусной мебели. Общий вес установки — 880 кг.

Altendorf F 45

Модель выполняет чистовые продольные, поперечные и угловые разрезы облицованных плит. Станок имеет электромеханическую регулировку высоты и угла наклона главной пилы.

Высокая точность обработки обеспечивается встроенной роликовой тележкой и круглыми направляющими каретки.

С 2006 года фирма Altendorf выпускает новое поколение станков, имеющих усовершенствованные пильные суппорта и шпиндельные узлы подрезного механизма. Система управления позволяет производить высококачественный раскрой плит.

Максимальная высота пропила — 200 мм. В пильный узел устанавливают главные пилы диаметром от 250 мм до 550 мм. Вес станка — от 870 кг до 1170 кг.

Оборудование используется крупными предприятиями по изготовлению мебели.

Filato Fl-3200B

Выполняет работы по раскрою плитных материалов (ЛДСП и МДФ). Аббревиатура 3200B обозначает наибольшую длину пропила в мм.

Удлиненная каретка и широкий стол позволяют устанавливать, передвигать плиты большой площади относительно пильного узла. Узел — основная пила и подрезной диск. Подрезка гарантирует отсутствие появления сколов на поверхности заготовок.

Раскроечный станок с ЧПУ FL выдерживает тяжелый беспрерывный режим работы. Используется производителями массовых серий корпусной мебели, имеет большой запас прочности.

ITALMAC Omnia-3200R

Выполняет распиловку в поперечном направлении и под углом ЛДСП, ДВП, фанеры, других материалов, покрытых шпоном, ламинатом, пластиком.

Модели 3200R устанавливаются на больших предприятиях по производству корпусной и кухонной мебели. Максимальная длина распила — 3200 мм. Оборудование оснащено роликовой кареткой с 4 направляющими балками. Пила помещена в литой стальной корпус. Регулируется подъем, опускание, угол наклона пильного узла. Станок оборудован числовым программным управлением.

Скорость вращения основной и подрезной пилы контролируется с помощью цифровой консоли. Установлен электродвигатель мощностью 0,75 кВт.

Модель станка Цена, руб
1 MJ-45KB-2 270 000
2 JTS-315SP SM 50 000
3 WoodTec PS 45 270 000
4 Altendorf F 45 570 000
5 Filato Fl-3200B 475 000
6 ITALMAC Omnia-3200r 230 000

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

  • габаритные размеры – 3300х3100х900 мм;
  • вес – 1050 кг;

Достоинства:

  • наличие электронного дисплея и кнопки аварийной остановки работы станка;
  • надёжность;
  • долговечность;
  • простота обслуживания и эксплуатации.

Недостатки:

  • высокая стоимость;
  • сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

  • габаритные размеры – 635х343х768 мм;
  • максимальная глубина распила – 79 мм;

Достоинства:

  • плавный пуск;
  • прочность конструкции;
  • надёжность в работе;
  • ёмкий угловой упор;
  • наличие пылесборника и адаптера для подключения пылесоса;
  • простота настроек и обслуживания.

Недостатки:

  • возможность появления люфтов;
  • высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

  • габаритные размеры – 910х741х104 мм;
  • максимальная глубина распила – 100 мм;

Достоинства:

  • повышенная безопасность;
  • эффективная очистка рабочей зоны от пыли и стружки;
  • точная регулировка;
  • качественный распил.

Недостатки:

  • высокая стоимость;
  • может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

  • габаритные размеры – 936х756х1040 мм;
  • максимальная глубина распила – 100 мм;

Достоинства:

  • высокая мощность;
  • точность раскроя;
  • качественный распил.

Недостатки:

  • высокая стоимость;
  • можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

  • габаритные размеры – 3250х3150х900 мм;
  • максимальная глубина распила – 80 мм;

Достоинства:

  • качественный распил;
  • высокая производительность;
  • простота регулировки и обслуживания.

Недостатки:

  • недостаточная толщина каретки;
  • большая масса;
  • высокая стоимость.

Параметры распиловочных станков

При выборе распиловочного станка для ДСП следует рассматривать следующие параметры:

  • Мощность двигателя. Бытовые модели обычно комплектуют двигателями мощностью до 2 киловатт. Стационарные модели, особенно ориентированные на большой объем распила, большие толщины и высокую плотность материала, имеют 5-киловаттные двигатели.
  • Глубина распила. Определяет предельную толщину обрабатываемой заготовки. Варьируется в диапазоне 4-14 см. Нормируется отдельно для распила под прямым углом и под 45°.
  • Масса. Бытовые станки конструируют так, чтобы один человек мог, не напрягаясь, перенести его. Их вес обычно не превышает пары десятков килограммов. Стационарные станки имеют массу до 150 килограммов.
  • Напряжение питающей сети. Настольные модели работают от 220 вольт. Мощные напольные выпускаются как под 220, так и под трехфазное напряжение 380 вольт.

Устройство пильного агрегата распиловочного станка

Громкое имя с безупречной репутацией гарантирует высокое качество и долгий срок службы, но заметно повышает цену.

Этапы работы

Использование электрического лобзика — наиболее распространённый вариант при пилении ДСП в домашних условиях, из-за доступности инструмента, универсализма и простоты обращения.

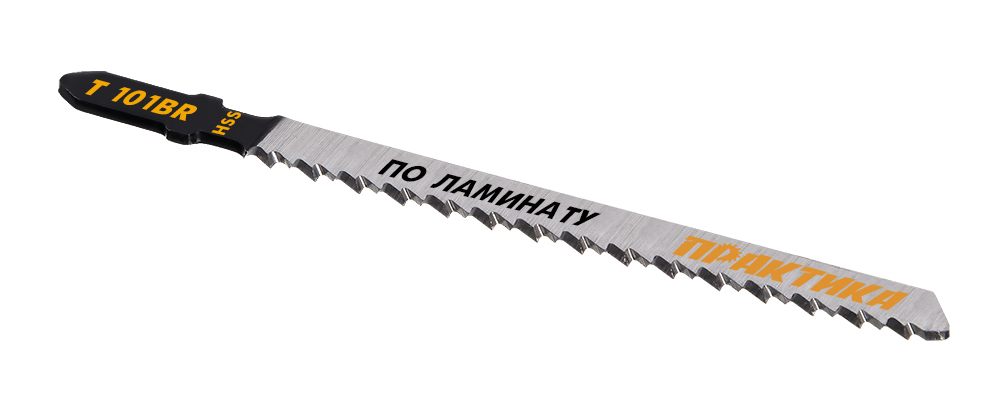

Требования к используемым пилкам:

  • небольшие зубья;
  • отсутствие разводки, если пилить предстоит ламинированный ДСП;
  • узкое полотно для фигурных резов.

Процесс пиления заключается в последовательном выполнении трёх операций: разметки листов, распиловки и обработки кромки при необходимости.

Раскрой материала

При домашних работах важно правильно провести раскрой материала, чтобы минимизировать количество отходов

Особое внимание уделяют «раскладке» если ЛДСП имеет явно выраженный рисунок, который необходимо учесть

Рекомендуется провести планирование расположения деталей на листе бумаге, разлинованной в клеточку. В сети Интернет легко найти калькуляторы и программы, автоматически проводящие планировку оптимального расположения деталей.

До начала работы необходимо уложить лист на прочном основании, принимая во внимание, что под местом реза нужен запас свободного пространства для хода пилки. Далее алгоритм раскроя заключается в наклейке малярной ленты и проведении линий распила перманентным маркером

Далее алгоритм раскроя заключается в наклейке малярной ленты и проведении линий распила перманентным маркером.

Процесс распиловки

Распил ДСП лобзиком с помощью направляющей

Ровные линии рекомендуется пилить с помощью направляющих.

Алгоритм работы следующий:

  1. Острым ножом или специальным инструментом прорезают слой ламината. Операция снижает количество сколов.
  2. Струбцинами закрепляют направляющую, о которую будет опираться подошва лобзика при прямом резе. Обойтись без приспособления можно, если качество кромки не имеет решающего значения или при большом опыте работы. Место расположения выбирают исходя из ширины опорной плиты лобзика.
  3. Устанавливают средние обороты вращения электродвигателя, убирают режим качения.
  4. Начинают пропил от края к центру. Нажим инструмента исключают, так как в этом случае пилку обязательно уведёт в сторону или рез будет проходить под углом в плоскости листа.
  5. При необходимости проводят допиливание, обойдя верстак.
  6. В конце пропила исключают обламывание листа под собственным весом.

Если необходимо выпилить внутреннее отверстие под люк, установку электрических розеток или выключателей, сначала проводят разметку. Далее просверливают ДСП сверлом на 1–2 мм превышающим ширину пилки. Установив пилку в образовавшееся отверстие, проводят пиление.

Обработка после обрезки

Если используют жёсткие профили, =достаточно удалить пыль. Оклейку проводят столярным клеем.

Облицовка торца ДСП проводят плёнками из разного материала:

  • шпона;
  • меламина;
  • ПВХ.

Для обработки используют фрезер, напильник или шлифмашинку.

Самоклеящиеся плёнки прижимают каким-либо ровным бруском. После приклеивания срезают выступающие части торцевой ленты.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
