Установка плавного запуска на болгарку

Какой ремонт болгарки своими руками может сделать пользователь

Хотя болгарка и не является инструментом особой сложности, выполнить ремонтные работы пользователь может не на всех узлах.

Наряду с простой заменой подшипников или шестеренок редуктора есть такие неисправности, которые невозможно произвести без особой оснасти или приспособлений.

  • Для выпрессовки ведомой шестерни понадобится пресс. Намотать ротор без приспособлений не удастся.
  • К таким неисправностям относится выход из строя ротора. Для простого потребителя такая неисправность заканчивается походом в сервисный центр.
  • Продвинутые пользователи могут возродить сгоревший ротор, имея определенные навыки и понятия. Но иногда проще купить новый, чем заниматься перемоткой.

Для большинства пользователей ремонт болгарки своими руками ограничивается определенным кругом неисправностей.

Систематизация неисправностей электрической части УШМ

  1. Самая простая неисправность, по которой не включается болгарка – обрыв провода питания. Чаще всего обрыв бывает в шнуре питания возле вилки или на входе в инструмент. Неисправность легко устраняется заменой шнура питания или удалением оборванного куска провода.
  2. Усиление нагрева в районе установки угольных щеток. Чаще всего такая неисправность появляется вследствие укорачивания угольных щеток меньше номинального размера. Длина угольных щеток не может быть короче 8 мм.
  3. Западание кнопки включения болгарки. Неисправность связана с выгоранием внутренних контактов в кнопке. Устраняется полной заменой выключателя на новый.
  4. В некоторых моделях УШМ применено устройство, позволяющее плавно регулировать обороты болгарки. Регулятор оборотов УШМ улучшает плавность включения болгарки и предупреждает закусывание рабочего органа. Ремонт регулятора оборотов УШМ заключается в полной его замене.

Группирование неисправностей по механической части УШМ

  1. Появление посторонних шумов в редукторе болгарки, нагрев редуктора. Неисправность связана с разрушением подшипника опорного, изнашиванием зубьев шестеренок редуктора, высыханием смазки. Устраняется заменой шестеренок при высоком износе зуба. При незначительном износе зубьев шестеренок можно попробовать это исправить. Профиль зуба исправляется вручную, припиливанием при помощи круглого надфиля и дрели. Смазка заменяется на новую при каждом ремонте редуктора. Новую смазку накладывают на тщательно вымытые детали.
  2. Замена подшипника требуется при его разрушении или появлении большого люфта. В некоторых моделях подшипник насажен на шпиндель с натягом. Замена требует особой оснастки, в частности, пресса. Детали необходимо охлаждать или нагревать.
  3. Замена подшипников на роторе требуется при появлении большого биения. Наличие повышенного биения легко видеть на коллекторе ротора и по интенсивности износа угольных щеток.

Простые неисправности и способы диагностики и устранения своими руками

Если у вас при нажатии на кнопку «Пуск» болгарка не включается, то проверку начинают с осмотра кабеля питания в месте входа в инструмент.

Открутите крышку болгарки и проверьте целостность шнура питания при помощи тестера или фазы. Строго соблюдайте правила безопасности.

Если шнур питания цел, а болгарка не включается, замените кнопку «Пуск».

Если при установке новой кнопки болгарка не заработала, проверьте качество крепления угольных щеток и их плотного прилегания к коллектору ротора.

Сложные неисправности и ремонт УШМ своими руками

Приведенные ниже виды поломок требуют определенных знаний и навыков для их устранения:

  • Заклинивание или разрушение подшипников.
  • Зализывание или разрушение зубьев шестеренок редуктора.
  • Обрыв или короткое замыкание в роторе или статоре.
  • Выход из строя деталей цепей управления.
  • Разрушение корпуса редуктора.

Изготовление розетки плавного пуска

Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:

Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.

После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.

Надежно припаиваете жилы кабеля к этим площадкам.

Аккуратно укладываете провода и закрываете удлинитель.

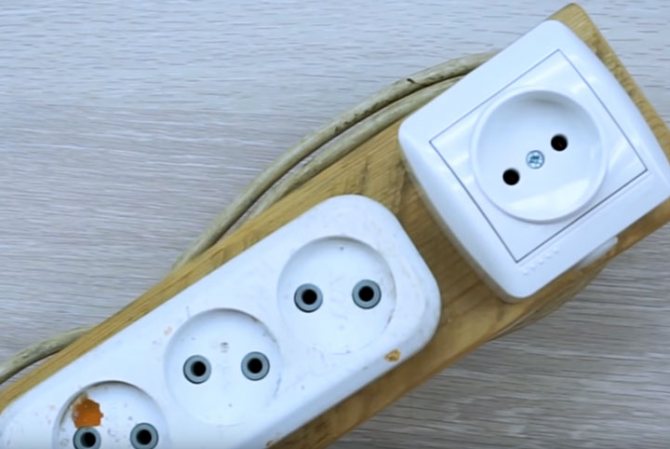

Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.

Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.

Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.

Он устанавливается на какой-то один из проводов.

Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.

После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.

На этом вся переделка переноски и изготовление розетки можно считать завершенной. По времени это займет у вас не более 15 минут.

Способы плавного пуска асинхронных двигателей

Кроме негативного влияния на цепи питания и окружение, стартовый импульс электродвигателя вреден и для его обмоток статора, ведь момент увеличенной силы при запуске прикладывается к обмоткам. То есть, сила рывка ротора усиленно давит на обмоточные провода, тем самым убыстряя износ их изоляции, пробой которой называют межвитковым замыканием.

Поскольку конструктивно нельзя уменьшить пусковой ток, придуманы способы, схемы и аппараты, обеспечивающие плавный пуск
асинхронного двигателя. В большинстве случаев, на производствах с мощными линиями питания и в быту данная опция не является обязательной – так как колебания напряжения и пусковые вибрации не оказывают существенного влияния на производственный процесс.

Но существуют технологии, требующие стабильных, не превышающих норм параметров, как электроснабжения, так и динамических нагрузок. Например – это может быть точное оборудование, работающее в одной сети с чувствительными к напряжению потребителями электроэнергии. В этом случае, для соблюдения технологических норм для мягкого запуска электродвигателя применяют различные способы:

  • Переключение звезда – треугольник;
  • Запуск при помощи автотрансформатора;
  • устройства плавного пуска асинхронного двигателя (УПП).

В приведенном ниже видео перечислены основные проблемы, возникающие при запуске электродвигателя, а также описаны достоинства и недостатки различных устройств плавного пуска асинхронных электродвигателей с короткозамкнутым ротором.

По-иному УПП еще называют софт стартерами, от английского «soft» – мягкий. Ниже будут кратко описаны виды и предлагаемые опции в широко распространенных УПП (софт стартерах). Также вы можете ознакомиться с дополнительными материалами по устройствам плавного пуска

Ознакомление с принципом плавного запуска

Для того, чтобы осуществить плавный пуск асинхронного электродвигателя максимально эффективно и с минимальными затратами, приобретая готовые софт стартеры, необходимо прежде ознакомиться с принципом действия подобных устройств и схем. Понимание взаимодействия физических параметров позволит сделать оптимальный выбор УПП.

Для плавного пуска асинхронного электродвигателя необходимо уменьшить пусковой ток
, что позитивно скажется как на нагрузке электросети, так и на динамических перегрузках обмоток двигателя и приводных механизмов. Достигают уменьшения пускового тока, снижая напряжение питания электродвигателя. Заниженное пусковое напряжение используется во всех трех предложенных выше способах. Например, при помощи автотрансформатора пользователь самостоятельно занижает напряжение при запуске, поворачивая ползунок.

При использовании переключения «звезда-треугольник» меняется линейное напряжение на обмотках электродвигателя. Переключение осуществляется при помощи контакторов и реле времени, рассчитанное на время запуска электродвигателя. Подробное описание плавного пуска асинхронного электродвигателя при помощи имеется на данном ресурсе по указанной ссылке.

Теория осуществления плавного запуска

Для понимания принципа плавного старта необходимо понимание закона сохранения энергии, необходимой для раскрутки вала ротора электромотора. Упрощенно можно считать энергию разгона пропорциональной мощности и времени, E = P*t, где P – мощность, равная умножению силы тока на напряжение (P = U*I). Соответственно, E = U*I *t. Поскольку для уменьшения пускового момента и снижения нагрузок на сеть необходимо уменьшить стартовый ток I, то сохраняя уровень потраченной энергии нужно увеличить время разгона.

Также необходимо учитывать, что во время мягкого запуска происходит увеличенный нагрев обмоток и электронных силовых ключей пускового устройства. Для охлаждения полупроводниковых ключей необходимо использование массивных радиаторов, которые увеличивают стоимость аппарата. Поэтому уместно использование УПП для кратковременного разгона двигателя с дальнейшим шунтированием ключей прямым напряжением сети. Подобный режим (переключение байпас
) делает компактней и дешевле электронное устройство плавного пуска асинхронных двигателей, но ограничивает количество запусков в определенном интервале ввиду требуемого времени для охлаждения ключей.

Плавный пуск – для чего это нужно

Для снижения непомерной нагрузки на механику электроинструмента при пуске, могут быть приняты меры со стороны электропитания. Вместо подачи на электродвигатель полного напряжения от источника (электросети), можно подавать пониженное напряжение, с помощью плавного пуска. Но где его взять? Речь идет о массовом применении. В отдельных случаях специалисты и умельцы могли решать эту задачу, но большинству рядовых потребителей это было недоступно.

Существует три способа ограничить пусковой момент электроинструмента и добиться плавного старта:

  1. Применение реостатов;
  2. Применение трансформаторов;
  3. Применение полупроводниковых ключей.

Его можно применять и на постоянном, и на переменном токе.

Значительная часть мощности теряется на нагрев сопротивления реостата. Если задача ограничивается только плавным пуском, то это вполне терпимо. Если таким способом регулировать рабочую скорость электродвигателя, то это лишний нагрев окружающий среды и расход электроэнергии. В любом случае устройство оказывается громоздким.

Второй способ намного лучше и экономичнее. Подходит только для переменного тока. Он также может повысить электробезопасность при работе с электроинструментом. Недостаток в том, что классические трансформаторы теперь очень недешевы. Даже при самостоятельном изготовлении, так как в них уходит много дорогой меди. Устройство получается также достаточно большим и тяжелым.


Трансформатор

Третий способ плавного пуска самый современный и дешевый. Он опирается на массовое применение полупроводников. В свое время, в исследования и наладку промышленного производства полупроводниковых приборов были вложены огромные средства. Но дешевизна материалов, из которых их производят, и массовость выпуска уже успели все окупить. Благодаря невысокой себестоимости такие приборы доступны всем.

Главная особенность полупроводниковых ключей – нет механических контактов и работают они с огромной скоростью (частотой переключения). Переключаемые ими токи могут достигать больших величин, при больших напряжениях в отключенном состоянии. При этом, такие приборы практически не греются и не потребляют лишней энергии, как реостаты и отлично подходят для современных электроинструментов.

Виды полупроводниковых ключей

Тиристоры и симисторы

Сопротивление разомкнутого ключа достигает миллионов Ом, ток через него практически не протекает.

Сопротивление замкнутого ключа лежит в пределах единиц и десятых долей Ома.

Хотя при этом может протекать значительный ток, на ключе падает слишком малое напряжение, чтобы на нем выделялось, по закону Джоуля-Ленца, большое тепло. В обеих случаях он остается практически холодным.

Это относится к любому из типов силовых ключей, каковых существует три:

  • Тиристоры и симисторы;
  • Полевые транзисторы MOSFET;
  • Транзисторы IGBT.

Исторически первыми появились тиристоры. С их помощью регулировали мощность в цепях переменного тока, управляя фазой отпирания прибора.

С помощью регулировки фазы управляющего напряжения (длительность t1) можно влиять на момент отпирания симистора в каждом полупериоде (t3) и таким образом, на долю энергии, попадающей в нагрузку и соответственно на электродвигатель.

С появлением мощных полевых транзисторов с изолированным МОП-затвором (металл-окисел-полупроводник, или на английском Metal-Oxide-Semiconductor Field Effect Transistor) током в цепи стали управлять, изменяя ширину открывающих импульсов. Этот метод очень эффективен в цепях с постоянным током, для чего его сначала выпрямляют, и применяется в сварочных инверторах, частотных преобразователях и т.д.

Для наиболее мощных электроинструментов применяют IGBT – биполярные транзисторы с изолированным затвором. Это комбинация полевого транзистора с биполярным.

Для регулирования электродвигателя в настоящее время применяют уже устоявшееся, давно применяемое решение на симисторах. Более продвинутые решения пока не очень распространены.

Как установить

Самостоятельно установить систему плавного пуска или мягкого хода на электроинструмент не сложно. Для этого сначала нужно разобрать рукоять инструмента, в том месте, где находится кнопка пуска. Затем нужно снять контакты с выключателя и подключить модуль в разрыв цепи между электродвигателем и кнопкой пуска. Выход УПП нужно подключить к электродвигателю. Все контакты при этом необходимо соединить между собой при помощи паяльника, а затем заизолировать.

Также контакты можно скрутить между собой и заизолировать при помощи термоусадочной трубки или простой изоленты. На завершающем этапе сборки, к электроинструменту обратно подсоединяется сетевой кабель, а корпус с рукояти устанавливается в свое первоначальное положение.

Кроме того, при желании, каждый пользователь может самостоятельно сделать систему плавного запуска, используя специальную плату КР1182ПМ1Р. Для изготовления такого устройства в домашних условиях, потребуется приобрести такие материалы и комплектующие как:

  • припой;
  • паяльник;
  • микросхема КР1182ПМ1Р;
  • набор конденсаторов, резисторов и симисторов.

Электронную схему этого устройства можно отыскать в интернете. Главным элементов в этом блоке мягкого запуска является плата. За силовую часть этого агрегата выступают симисторы. Главными достоинствами этого агрегата являются такие как простота применения (не нужно УПП дополнительно настраивать после его окончательной сборки), подходит к любому инструменту, работающему от сети 220В с переменным напряжением.

При необходимости такой блок можно установить в внутрь самого оборудования либо подключить к месту разрыва на кабеле питания. Лучше всего подключить такой УПП непосредственно к розетке, от которой в конечном итоге будет запитано оборудование.

Перегрузки при пуске электродвигателей

Момент пуска представляет собой начало движения вала двигателя, соединенного с передаточными устройствами. В этот момент движение ротора довольно нестабильное. Передаточные механизмы заставляют вращаться вал под большой нагрузкой. Подобная нестабильность обязательно приведет к ударным нагрузкам, а это плохо влияет на передаточные устройства. Очень сильно это сказывается на шпонке вала двигателя и на редукторе.

Прибор плавного запуска сглаживает нагрузки при запуске. Движение вала начинается с очень маленьких оборотов, а скорость постепенно повышается. Это значит, что отсутствуют удары и нагрузки на передаточные механизмы. В этом и заключается принцип работы плавного запуска электрического двигателя.

Стоит заметить, что приборы плавного запуска, которые изготавливаются на заводах, являются универсальными устройствами. Их можно применять для различных задач. Прежде всего, это плавный запуск электромотора, его постепенное торможение, защита электрической сети и приборов от опасных перегрузок. Любой человек сможет найти для определенных задач подходящее изделие. У таких аппаратов существует большой недостаток, который заключается в высокой стоимости. Но можно изготовить устройство плавного пуска электродвигателя своими руками, потратив на это минимальное количество денежных средств и времени.

Понадобится

  • Микросхема – КР1182ПМ1.
  • R1 – 470 Ом. R2 – 68 килоом.
  • C1 и C2 – 1 микрофарад – 10 вольт.
  • C3 – 47 микрофарад – 10 вольт.

Макетная плата для монтажа компонентов схемы «чтобы не заморачиваться с изготовлением печатной платы».

Мощность устройства зависит от марки симистора, который вы поставите.

Например, среднее значение тока в открытом состоянии у разных симисторов:

  • BT139-600 – 16 ампер,
  • BT138-800 – 12 ампер,
  • BTA41-600 – 41 ампер.

Блоки плавного пуска с тремя проводами

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

Схема подключения на них следующая:

Фаза подается на контакт “А”, ноль на “С”. Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

Еще один момент – так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Плавный пуск и регулировка оборотов болгарки

Недостатком небольших дешевых болгарок является отсутствие плавного пуска и регулировки оборотов. Каждый, кто включал мощный электроприбор в сеть, замечал как в этот момент падает яркость сетевого освещения. Это происходит из-за того, что мощные электроприборы в момент запуска потребляют огромный ток, соответственно, проседает напряжение в сети. Сам инструмент может выйти из строя, особенно китайский с ненадежными обмотками.

Система мягкого пуска защитит и сеть, и инструмент. Также не будет сильной отдачи (толчка) в момент включения. А регулятор оборотов позволит долго работать без перегрузки инструмента.

Представленная схема срисована с промышленного образца, устанавливаемая на дорогие приборы. Ее можно использовать не только для болгарки, но и для дрели, фрезерного станка и др., где стоит коллекторный двигатель. Для асинхронных двигателей схема не подойдет, там требуется частотный преобразователь.

Сначала нарисовал печатную плату для системы плавного пуска, без компонентов для регулировки оборотов. Это сделано специально, т.к. в любом случае регулятор надо выводить проводами. Имея схему каждый сам разберется что куда подключить.

В схеме регулирующим элементом является сдвоенный операционный усилитель LM358, через транзистор VD1 управляющий силовым симистором BTA20-600. Я не достал его в магазине и поставил BTA28 (более мощный). Для инструмента до 1кВт подойдет любой симистор с напряжением более 600В и током 10-12А. Т.к. схема имеет мягкий старт, то пусковые токи не спалят такой симистор. В ходе работы симистор нагревается и его следует установить на радиатор.

Известно явление самоиндукции, которое наблюдается при размыкании цепи с индуктивной нагрузкой. В нашей схеме цепь R1-C1 гасит самоиндукцию при выключении болгарки и защищает симистор от пробоя. R1 от 47 до 68 Ом, мощностью 1-2Вт. Конденсатор пленочный на 400В.

Резистор R2 обеспечивает ограничение тока для низковольтной части цепи управления. Сама эта часть является и нагрузкой, и в какой-то мере, стабилизирующим звеном. Благодаря этому после резистора можно не стабилизировать питание. Хотя есть вариант такой же схемы с дополнительным стабилитроном. Я его не поставил, т.к. напряжение питания микросхемы, итак, в пределах нормы.

Возможные замены маломощных транзисторов указаны под схемой.

Подстройку регулятора делают с помощью многооборотного резистора R14, а основную регулировку резистором R5. Схема не дает регулировку мощности от 0, а только от 30 до 100%. Если же нужен более простой мощный регулятор от 0, то можно собрать вариант проверенный годами. Правда для болгарки получение минимальной мощности бессмысленно.

Проверяем работоспособность схемы подключив лампочку на 220В мощностью 40-60Вт. Если яркость регулируется, то отключив от сети проверяем на ощупь симистор на тепловыделение. Он должен оставаться холодным. Далее подключаем плату к болгарке и проверяем плавность пуска и регулировку оборотов без нагрузки. Если все в порядке переходим к тестированию под нагрузкой.

Так дешевая болгарка превратилась в инструмент среднего уровня.

Устройства плавного пуска

В условиях плавного старта асинхронной машины с использованием в электросхеме силового блока тиристоров подается ток несинусоидальной формы. Ускорение и торможение происходят за короткий промежуток времени. Многие собирают устройство плавного пуска своими руками. Это намного снижает его цену.

В этой схеме тиристоры подключены в цепи параллельно по встречному принципу. К общему электроду поступает управляющее напряжение. Такое устройство принято называть симистором. В случае трехфазной системы он присутствует в каждом проводе.

Для того чтобы отвести тепло, выделяемое при нагревании полупроводников, применяются радиаторы. Габариты, вес и цена устройств при этом возрастает.

Существует и другой вариант для решения проблемы нагрева. В схему подключают шунтирующий контакт. После старта контакты замыкаются. В этом случае возникает параллельная цепь, сопротивление которой меньше сопротивления полупроводников. А ток, как известно, выбирает путь наименьшего сопротивления. Пока происходит этот процесс, симисторы остывают. Пример такого подключения приведен ниже на рисунке.

Как сделать регулировку для УШМ в домашних условиях, самодельные варианты

Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).

Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.

Авторы представленных ниже видео предлагают свои подходы к решению оснастить болгарку регулировкой оборотов.

Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.

Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера

Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.

Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.

Без потери мощности

Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.

Как уменьшить/увеличить скорость вращения диска

Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.

Как поставить, подключить

Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.

В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.

Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.

Как отключить, убрать датчик напряжения

В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.

Bt136 600E: схема включения регулировки напряжения

Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.

Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.

Самодельный подход к созданию схемы будет заключаться в следующем
:

  • Для начала работы следует скачать плату, если её нет;
  • В качестве силового звена используется симистор Bt136 600E;
  • При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
  • Используемые резисторы дают сопротивление току, обеспечивая токогашение;
  • Настройка регулятора происходит за счет многооборотного подстроечного резистора;
  • Для проверки следует подключить лампочку;
  • После подключения лампочку необходимо отключить – симистор должен быть холодным;
  • Подключение полученной схемы к болгарке.

Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.
