Устройство бензопилы

Топливо

Причина может крыться в топливе. Если вы используете некачественное топливо или условия его хранения привели к ухудшению полезных качеств, техника может не только сломаться и потребовать серьезного ремонта, но и полностью прийти в негодность. Чтобы топливо не становилось причиной поломки, стоит прямо следовать инструкции и готовить смесь только с качественным бензином и нужной маркой масла. В противном случае техника быстро сломается, и её ремонт может оказаться непосильной задачей даже для профессиональных мастеров.

Обращайтесь с топливом по инструкции, учитывая все требования к правильному хранению бензина. Если вы продержите его в канистре более одной или двух недель, никто не станет гарантировать вам исправность эксплуатируемой техники. Условия хранения бензина таковы, что если вы используете для этого железные баки или пользуетесь медными предметами (лейки, сита), происходит окисление, которое является причиной быстрого истечения срока годности любого топлива, будь оно даже самым качественным из представленных в вашем городе. Стоит также отметить, что емкость для хранения топлива должна быть герметичной, а влажность в помещении не должна превышать 20%. В противном случае бензин испортится, и его использование приведет к серьезным неисправностям.

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

  • осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
  • проверить чистоту элементов катушки и подключенной к ней электрической проводки;
  • осмотреть состояние изоляции проводов;
  • оценить надежность креплений;
  • осмотреть состояние колпачка, который образует искру;
  • проверить состояние свечи;
  • проверить работоспособность выключателя свечи;
  • мультиметром проверить напряжение внутри узла.

https://youtube.com/watch?v=3L-ja5c7ObY

Проверка катушки выполняется в таком порядке:

  1. Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
  2. Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.

Причины, по которым бензопила не заводится

Проводить запуск инструмента нужно строго согласно инструкции. Но если вы выполнили все перечисленные пункты, а пила так и не завелась, это означает, что с ней что-то не так. Причин, по которым она может не завестись, есть несколько:

  • отсутствует искра;
  • топливо не подается;
  • засор воздушного фильтра.

Итак, что же нужно делать, чтобы выявить истинную причину, по которой инструмент не работает?

Во-первых, нужно обязательно сказать, если инструмент не запустился, винты на карбюраторе ни в коем случае нельзя крутить. А если вы не являетесь профессионалом в данной области, то даже не пробуйте своими руками ничего настраивать или пытаться заводить инструмент.

Перечисленные ниже действия, необходимые для того, чтобы инструмент начал работать, нужно совершать в строго указанной последовательности. Начинать выполнять следующий пункт нужно лишь тогда, когда предыдущий не сработал. Действия таковы:

  • Сперва можно попробовать просто ничего не делать с инструментом хотя бы в течение 5−10 минут. Есть вероятность, что во время заводки у него свеча залилась, что иногда встречается. Подождите, потом попробуйте опять действовать по инструкции;
  • Попробуйте снять крышку корпуса инструмента, затем выньте оттуда воздушный фильтр, попытайтесь завести пилу без него. В случае загрязнения фильтра его нужно помыть в мыльной воде, потом высушить или заменить другим;
  • Свечу зажигания выкрутите и проверьте, есть ли искра. Если она отсутствует, то можно попробовать поставить другую. Если же искра в итоге не появилась, то это свидетельствует о том, что блок зажигания повредился, и инструмент нуждается в ремонте. Если искра все же есть, а завести бензопилу все равно не получилось, приступайте к следующим действиям;
  • В том случае, если искра присутствует, а свечка при этом мокрая, то бензопилу нужно перевернуть. Благодаря этому из цилиндра выльется лишний бензин, если он там был. Нужно подергать стартер без свечки около 10−15 раз, это позволит проветрить камеру сгорания. Прокалите свечку и потом закрутите назад. Если есть возможность, то поменяйте ее на другую, попробуйте опять завести инструмент;
  • Если свечка сухая, то нужно взять шприц и набрать в него один либо два кубика бензосмеси, затем залейте ее в цилиндр. Опять попробуйте привести инструмент в действие. Есть вероятность, что небольшая соринка попала в карбюратор и мешает топливу попасть в камеру сгорания. Такую соринку можно вытянуть с помощью потока, который образуется после запуска машины посредством добавления топлива прямо в сам цилиндр;
  • Откручиваем и снимаем глушитель. Но при этом постарайтесь не повредить прокладку между двигателем и глушителем. Еще раз пробуем завести бензопилу без воздушного фильтра и глушителя. Когда его нет, вы сможете изнутри изучить поршневую. Если на поршне или же на стенках цилиндра есть задиры или заусенцы, или же заусенцами зажато поршневое кольцо, то это говорит о том, что поршневая изношена или же сломана. Такое часто происходит, если в топливную мало налить смеси масла. В данном случае единственный выход — это отдать инструмент в сервисный центр или же купить новый, поскольку заменить поршневую выйдет намного дороже.

В приведенном выше материале было рассмотрено, как правильно завести бензопилу на примере одной из моделей «Штиль», а также то, как вести себя, если инструмент не может завестись. Если вы новичок в этом деле или столкнулись с проблемой, то такая информация может вам пригодиться в будущем.

Запуск согласно инструкции

Разные модели бензопил имеют свои особенности запуска и свои механизмы. Алгоритм запуска устройства мы рассмотрим на примере популярной модели бензопилы Stihl M. S. 180.

Перед началом процесса запуска нужно отметить, что в инструкциях к некоторым моделям бензопил написано, что перед тем, как завести инструмент, следует включить тормоз экстренной остановки для обеспечения дополнительной безопасности. Но при фиксированном тормозе запуск произвести будет сложнее.

Соответственно, его будет лучше расфиксировать.

Если все делать правильно, то ничего сложного не будет. В случае если вы переживаете, что без фиксации бензопила в момент запуска причинит вред, то лучше вообще не рисковать и не приниматься за работу. Итак, алгоритм запуска инструмента «Штиль» следующий:

  • Перед тем как приступить к заведению инструмента, рычаг регулировки заслонки следует перевести в нижнее положение. Помните, что он двигается на пиле до низа только при условии нажатия кнопки газа. Кнопку газа нажмите и переведите вниз рычаг. Так вы закроете карбюраторную заслонку и зафиксируете газ в нажатом положении;
  • Далее, энергичными движениями дергайте ручку стартера, пока не услышите характерный звук попытки заведения инструмента. Он тут же должен заглохнуть. Затем рычаг регулировки положения заслонки переводится на шаг вверх;
  • В данном положении опять дерните ручку стартера, пока пила не заведется. И если она заведется, то из-за того, что ручка газа зафиксирована нажатой, работа будет проходить на высоких оборотах;
  • Потом один раз нажмите и отпустите кнопку газа, чтобы рычаг регулировки заслонки автоматически принял рабочее положение, а обороты снизились;
  • В случае необходимости приведения в работу прогретой бензопилы нужно поставить рычаг в рабочее положение, а затем ее заводить;
  • Чтобы остановить работу двигателя машины, рычаг регулировки заслонки нужно привести в положение вверх.

Выгода изделия

Выгода самодельного мотоблока из «Дружбы» состоит в том, что приобрести устройство в заводском исполнении довольно дорогое удовольствие. Имея небольшой участок или используя мотоблок нечасто, приобретать его не всегда целесообразно. А собрать в целом продуктивное самодельное устройство можно из того, что завалялось дома.

Детали при желании можно собрать абсолютно бесплатно. И их не жалко будет испортить при неблагоприятном стечении обстоятельств. Сам же двигатель от бензопилы довольно экономичен и не прихотлив. Можно использовать недорогие горюче-смазочные материалы, что тоже сказывается на общей выгоде.

Подготовка инструмента

Бензопила – моторизованный инструмент, основу которого составляет двухтактный двигатель внутреннего сгорания. Он не может работать на чистом бензине, поэтому для запуска требуется приготовить бензомасляную смесь.

Ее пропорция простая: на 1 литр бензина марки не ниже А92 (для дорогих импортных бензопил марка не ниже А95) берем 20 граммов специального моторного масла для бензопил. В инструкции эту пропорцию обозначают 1:50. Размешав в пластиковой емкости топливо и масло, открываем заливную горловину и наполняем бак горючей смесью.

Новичкам советуем быть внимательными, чтобы не перепутать горловину для топлива с горловиной для заливки масла, смазывающего цепь. На некоторых моделях бензопил они обе размещаются на одной стороне корпуса. Отличить их можно по специальной маркировке, нанесенной рядом с отверстием. На топливной горловине вы увидите значок бензоколонки. Рядом с маслозаливной горловиной наносится символ капли.

Хорошая смазка цепи – важное условие качественной работы бензопилы и долгой жизни пильной шины. Инструкция по эксплуатации бензопилы рекомендует использовать только фирменное масло производителя. Кроме него, допускается заливка качественного автомобильного моторного масла вязкостью W30-W40

Использовать для смазывания цепи грязную отработку и прочие нефтяные суррогаты мы не рекомендуем

Кроме него, допускается заливка качественного автомобильного моторного масла вязкостью W30-W40. Использовать для смазывания цепи грязную отработку и прочие нефтяные суррогаты мы не рекомендуем.

Отметка, до которой в бачок заливается цепное масло, всегда находится поблизости от заправочной горловины. Работая бензопилой, не забывайте периодически поглядывать на нее, чтобы не прозевать момент пополнения бачка. Кроме пильной цепи, изредка (1 раз в месяц) следует смазывать подшипник шины, расположенный на ее внешней концевой части. У некоторых шин там имеется специальное отверстие, в которое с помощью шприца вбрызгивают несколько капель масла. Заправку пилы топливом нужно делать только на горизонтальной твердой поверхности.

Регулировка карбюратора Хускварна 142

Регулировка карбюратора бензопилы 142 Хускварна происходит в нескольких направлениях. Поскольку карбюратор отвечает за смешивание топлива с воздухом в оптимальной пропорции, то одним из направлений регулировки будет качество топливной смеси. Второе направление регулировки карбюратора бензопилы связано с уменьшением подаваемого топлива. Необходимость такой регулировки часто обусловлена неполным сгоранием топлива и выходом его в виде густого дыма.

Инструмент, который понадобится для регулировочных работ:

  1. Специальные отвертки для регулировки винтов (приобретаются в специализированных магазинах);
  2. Тахометр (некоторые опытные владельцы бензопил при отсутствии тахометра ориентируются на слух);
  3. Крестовая отвертка;
  4. Компрессор с продувочным пистолетом.

До начала работ по наладке, хорошо бы провести диагностику бензопилы. Стоит удостовериться в том, что фильтр находится в пригодном состоянии, замена не требуется. Проверьте, нет ли затруднения подачи топлива. Обязательно удалите с узлов и с самой бензопилы грязь и пыль. Поскольку регулировка потребует разборки агрегата, то необходимо запомнить правильное расположение запчастей. Не запутаться поможет инструкция по эксплуатации бензопилы, в которой имеется схема сборки. Но даже если схемы по какой-то причине не оказалось, можно все заснять на камеру мобильного телефона.

Итак, инструменты есть, диагностика проведена, приступаем к регулировке.

Регулировка винта (L)

Настройку карбюратора Хускварна 142 начинаем с установки заводских настроек на выключенной пиле. После этого запускаем пилу, даем ей поработать несколько минут. Далее проворачиваем винт (L) по направлению движения стрелки часов, пока не найдете момент, где двигатель набирает наибольшие обороты. Поймав нужный момент, прокрутите винт на четверть оборота в противоположном направлении. В случае передвижения цепи, потребуется регулировка винта (Т).

Регулировка винта (Н)

Регулировка винта, делается в первые 10 секунд эксплуатации двигателя на предельных оборотах. Как отрегулировать карбюратор на бензопиле Хускварна 142 на самых больших оборотах. Для наладки достаточно повернуть винт (Н) на четверть оборота по направлению движения часовой стрелки. Заметив, что максимальная нагрузка не набрана, повторяем все манипуляции. Для окончания регулировки потребуется тахометр, который надо подключить к включенной пиле. Если произведена недостаточная наладка, что заведенный мотор будет издавать неестественные визжащие звуки. В ситуации, когда с регулировкой переусердствовали появиться большое количество дыма.

Регулировка винта (Т)

Работа с этим винтом очень простая. Она заключается в поворачивании винта по направлению движения стрелки часов. Поворачивать винт следует ровно до той секунды, когда цепь начнет движение. Как только движение началось, винт поворачивается в противоположную сторону до прекращения движения цепи.

Весь ход регулировки карбюратора должен выполняться в той последовательности, как рассказывалось выше.

Чтобы оценить, правильно ли выполнена на Хускварне 142 настройка карбюратора, посмотрите, как работает бензопила после выполнения наладки. Инструмент показывает стабильную работу, как на низких, так и на самых больших оборотах. Обороты должны легко набираться. Мотор функционирует без лишних чужеродных шумов, не глохнет. Проверьте работу двигателя. Сделать это легко. Несколько раз резко надавите на курок газа

Обратите внимание, что при нажатии курка обороты должны очень быстро увеличиваться, а при спускании понижаться. Если все идет именно так, то настройка выполнена без ошибок

Помимо потребности в регулировке карбюратора при какой-то неисправности инструмента, существуют еще два случая, в которых регулировочные работы просто необходимы.  Первый случай – это смена используемой топливной смеси, а второй – это перед подготовкой к летнему сезону после зимовки и наоборот. У владельца электроинструмента всегда есть выбор действовать самостоятельно или обратиться в сервисный центр для проведения данных работ специалистами. Не стоит приступать к настройке карбюратора, не имея никакого аналогичного опыта.

К сожалению, далеко не всегда регулировка карбюратора помогает в решении проблем. Зачастую причиной неудовлетворительной работы инструмента может стать поломка той или иной детали. Если самостоятельно не удается найти причину той или иной неисправности, то лучше показать свой инструмент профессионалам в специализированном сервисном центре. Работа специально обученных людей обойдется намного дешевле, чем сломанный своими руками электроинструмент.

Определение локализации проблемы

Вначале мастер осматривает свечу. Появление на ней нагара – знак того, что качество используемого топлива низкое. Либо неправильно работает поршневая группа, карбюратор оборудования. В том случае, если внешне свеча выглядит нормально, она сухая, стоит проверить наличие искры. Сделать это самому можно следующим образом:

  • выкрутить свечу, надеть на нее кабель зажигания;
  • прижать резьбу свечи к корпусу двигателя, используя специальные плоскогубцы с изолированными ручками;
  • потянуть на себя (резко) ручку стартера – убедиться в возникновении искры.

Ее отсутствие – знак того, что свечу следует заменить на другую и повторить тест, запустив мотор. Если и другая свеча не позволяет это сделать, надо продолжить поиск. Для этого проверяется электрокабель на предмет повреждения, наличие контакта с бронекабелем, исправность пружины насвечника (в колпачке) и величину зазора между магнитпроводом маховика и модулем зажигания. Его размер должен составлять 0.3-0.4 мм.

Регулировка карбюратора на бензопиле бу

Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.

Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.

Регулируем карбюратор на бензопиле дома

Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.

Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.

При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.

В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.

Настраиваем карбюратор на бензопиле правильно

Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.

Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.

В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно!Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента. Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в этом материале.

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

  1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
  2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
  3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
  4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

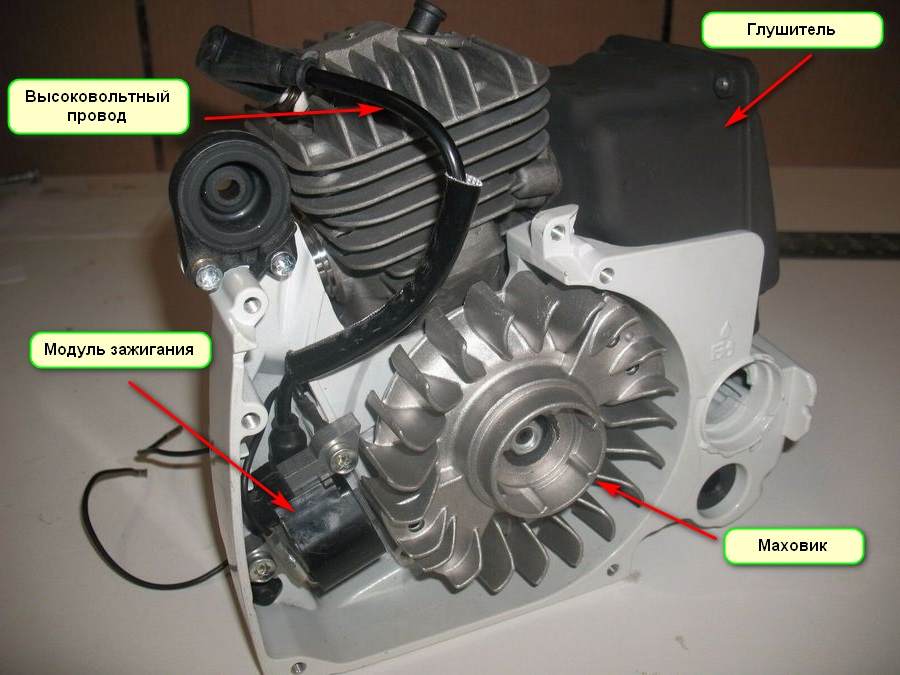

К двигателю подключены следующие механизмы:

  1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
  2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
  3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
  4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
  5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы 2-mix.

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

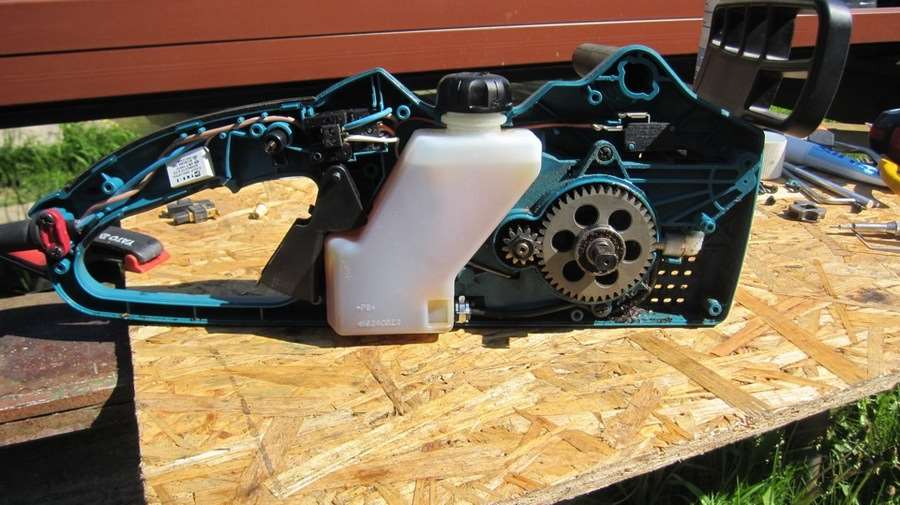

Электрическая бензопила в разрезе

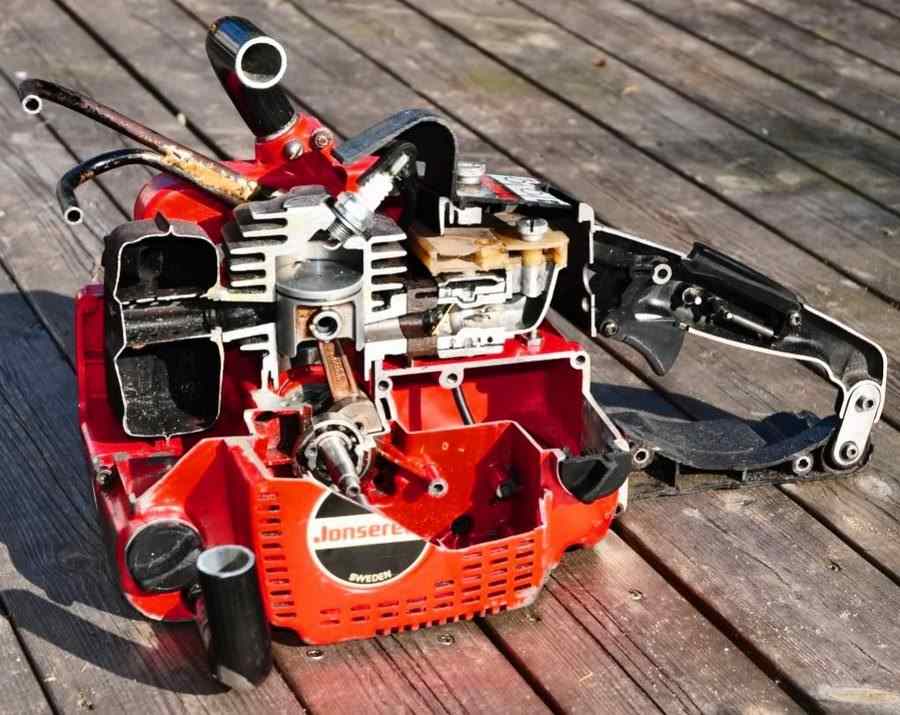

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Цилиндро-поршневая группа

Бывает что двигатель не заводится или плохо функционирует из-за низкого давления в цилиндре. Неисправность может заключаться в пришедшем в негодность поршня, цилиндра или же подшипников, западании поршневых колец. Рассмотреть проблему можно в общих чертах, для этого нужно снять глушитель и осмотреть систему.

Можно измерить компрессию в двигателе, для этого необходимо поместить компрессометр в свечное отверстие. Через время можно по результатам проведенного замера сделать выводы. Рассмотреть проблему можно, лишь полностью разобрав систему. Если на поршне видны царапины или сколы, то его нужно поменять. Поршневое кольцо должно быть установлено на законном месте, чистым и целым.
