Приспособление для продольной распиловки – как изготовить самому?
Приспособление для бензопилы продольной распиловки бревен своими руками будет состоять из крепкой рамы, которая должна надежно фиксироваться к направляющей. Следует помнить, что рама должна быть закреплена с обеих сторон, так как, в противном случае, точность распиловки древесины будет нарушена. Это не даст возможности использовать готовые доски для ремонтных и строительных работ.
Чтобы сделать нужное нам оборудование, в первую очередь потребуется изучить чертежи. Дальнейший план работы будет основываться именно на схемах, в которых указаны размеры используемых материалов и правильность их монтажа.
Порядок изготовления приспособления для продольной распиловки леса выглядит следующим образом:
Найдите и подготовьте каркас для будущей конструкции. С этой ролью отлично справиться квадратная труба или старая детская парта. При этом убедитесь, что поперечное сечение каркаса составляло минимум 20×20 мм;
Затем переходим к изготовлению зажимных элементов. Размеры этих деталей должны составлять не менее 40 см. Торцевая сторона каждого из элементов в дальнейшем станет основой для изготовления механической поперечины. Для большей надежности последнюю лучше всего приварить;
В закрепленной поперечине электродрелью необходимо проделать несколько отверстий для болтовых стяжек. В центре поперечины нужно оставить небольшой выступ, который потребуется для надежной фиксации шины;
В верхней части конструкции привариваем такие же крепления. При их изготовлении нужно учесть, чтобы шина имела высоту немного меньше ширины болтовых фиксаторов;
Далее приступаем к сборке опорной рамы. Она должна иметь прямоугольную форму и длину на 10 см больше ширины;
В перпендикулярной плоскости с обеих сторон рамы нужно закрепить две 10-сантиметровые детали. Для этого в раме нужно проделать несколько отверстий для гаек, а сами гайки приварить к основанию рамы;
Затем приступаем к изготовлению ручки. В качестве нее можно воспользоваться полусогнутой металлической деталью и приварить ее к конструкции;
В конце начинаем собирать приспособление. В первую очередь вставьте зажимы в паховые элементы
Далее закрепите шину бензопилы, уделяя большое внимание точности ее положения. Расстояние между шиной и боковыми частями рамы определяется в зависимости от того, какая ширина деревянных заготовок необходима для бытовых целей.
От самодельной пилорамы данная конструкция отличается тем, что в ней отсутствуют дополнительные направляющие, используемые для производства не только досок, но и брусьев. Кроме того, этот механизм обладает меньшими размерами, что делает его компактнее домашней пилорамы.
Этапы самостоятельного изготовления
Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.
Самодельное устройство из бензопилы
Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.
Для работы понадобятся такие материалы:
- сварочный аппарат с электродами;
- шурупы;
- гвозди;
- столбики;
- электропила;
- роликовые подшипники.
Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:
- Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
- Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
- При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
- Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
- Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
- Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.
Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:
- Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
- Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
- Изготовить салазки можно из 50 мм доски;
- Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты компании «Логосоль». В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.
Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.
По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.
Приспособление из болгарки
Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:
- Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
- На корпус надевается хомут из металла и закрепляется винтами по краям.
- Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
- Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
- Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.
Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:
- Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
- Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.
Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.
Originally posted 2018-07-04 07:46:16.
Насадки и приспособления для распиловки – домашний умелец оценит!
Распил бревна бензиновой пилой может производиться после доукомплектования ее разными типами приспособлений и спецнасадок. Получить относительно ровные доски из ствола старого засохшего дерева на своем дачном участке несложно, если установить на бензопилу стандартную насадку для продольной раскройки древесины. Важный момент. Идеальными досками при использовании этой насадки вы не обзаведетесь. Зато разрезанные изделия вполне можно пустить на постройку ограды вокруг участка либо простейшего сарая.
На бензопилу устанавливают насадку для продольной раскройки древесины
Более качественно распилить бревно будет проще, если добавить к насадке приспособление для удержания деревянной заготовки и направляющую. На шину пилы нужно смонтировать рамку из металла. Она продается в строймагазинах. При желании ее реально сделать своими руками, используя ножки от старой школьной парты либо обычные металлические уголки. Дистанция между шиной и рамкой регулируется. За счет этого появляется возможность распиливать бревна на разные по толщине доски.
Если инструмент будет применяться стационарно, направляющую для бензопилы изготавливают из ровного деревянного бруска либо из металлического профиля. Он должен быть максимально жестким. Торцы самодельной направляющей крепятся на козлах. А под эту конструкцию затем укладывается бревно для распиловки. Процесс его обработки будет происходить быстро и без лишних трудозатрат.
Стоит отметить, что описанная методика используется исключительно для разрезания небольших по длине стволов. Если взять более длинное бревно, направляющая станет прогибаться. В результате ствол не получится разрезать качественно и равномерно.
Дебаркеры
По конструкции дебаркеры подразделяют на барабанные и дисковые. Первые служат в основном для удаления коры с бревен (окариватели), дисковыми вырезают монтажные пазы, чашки, углубления и т.п.
Рабочая часть устройств состоит из барабана или фрезы, закрепленных в подшипниковом узле. Как и большинство насадок для бензопил, дебаркеры приводятся во вращение с помощью клиноременной передачи. На их оси для этого имеется ведомый шкив. Подбирая диаметры шкивов и изменяя число оборотов двигателя с помощью акселератора, можно получать оптимальную скорость вращения рабочего инструмента, обеспечивающую необходимые параметры обработки.
На рисунке ниже изображены дебаркеры с различной формой рабочего инструмента: фреза для выборки пазов (а), рубанок плоский (б) и сферический (г), фреза фигурная (в).
Виды рабочих насадок
Распиловка бревен бензопилой осуществляется разными способами, мастера работаю с деревом вдоль волокон, а также поперек него. Все зависит от того, какие насадки используются в бензопиле.
Насадка для продольной распиловки
Используется для распиливания бревна вдоль, процесс проходит в горизонтальном положении. После работы мастер получает одинаковую толщину у изделия. Готовые материалы подвергаются процессу сушки, после этого доски применяются в строительстве.
По внешнему виду приспособление представляет собой раму небольших размеров, она крепится к шине с каждой стороны.
Приспособление для продольного распила бревен
Распиловка облегченной насадкой
Метод не отличается высокой производительностью, но используется довольно часто. Крепление элемента осуществляется с одной стороны, но заготовки получаются немного неровные. Такие материалы необходимы для строительства сараев или заборов.
Барабанный дебаркер – окариватель
Насадка к бензопиле для снятия коры С помощью такой насадки легко распустить бревно, работает она за счет клиноременной передачи. Прикрепляется к ремням с обеих сторон, для этого используются специальные шкивы. Скорость вращения вала зависит от размера шкивов, поэтому работоспособность насадки несложно изменить.
Такая технология вынуждает мастера внимательно следить за каждым этапом процесса, некоторые специалисты во время этого распила используют помощника. Но этот вариант требует повышенных мер безопасности.
Распил бензопилой бревна на доски с приспособлением
Когда необходимо бензопилой небольшой мощности распилить вдоль бревно, то без специального приспособления и навыков не обойтись. Вот как это описывает ютуб-канал Столярные изделия своими руками.
Брёвна для распила
Основу самодельного приспособления для распила составляет каретка, которая сварена из профильной трубы 25 мм. К каретке приваривают два направляющих патрубка сечением 30 мм. Для фиксации каретки по высоте на каждом патрубке устанавливают по два болта М8.
Каретка с направляющими
Подвижная часть приспособления имеет Т‒образную форму. Её изготавливают тоже из профильной трубы 25 мм. В каждой стойке предусмотрены зажимы, которые фиксируют шину бензопилы.
Стойки с зажимами
Чтобы цепь бензопилы перемещалась свободно, внутри зажимов приваривают губки из металла толщиной 4 мм размером 40 мм.
Губки в зажиме
Каретка при распиле должна легко перемещаться по направляющим, поэтому снизу по всем углам крепят ролики. Нужны недорогие мебельные ролики из пластика.
Каретка с роликами
Перед установкой на направляющие приспособление собирают.
Приспособление в собранном виде
В качестве направляющей для каретки используют одну секцию алюминиевой лестницы. Каретку устанавливают сверху на лестницу, и благодаря роликам она легко перемещается вдоль направляющих.
Каретка на лестнице
Приспособление рассчитано на работу с бензопилой Husqvarna 555, мощностью 3,1 кВт.
Пила Husqvarna 555
Для продольного распила выбирают специальную цепь. Она отличается шагом следования звеньев и углом заточки режущей кромки. Под шаг звеньев подбирают звёздочку на бензопиле.
Сравнение цепи для продольного распила
От размера шины зависит глубина распила бревна. Компания Husqvarna не выпускает шины оптимальной длины 55 см, поэтому приобретают шину Partner, а под неё подбирают цепь с 68 звеньями.
Пильная шина Partner

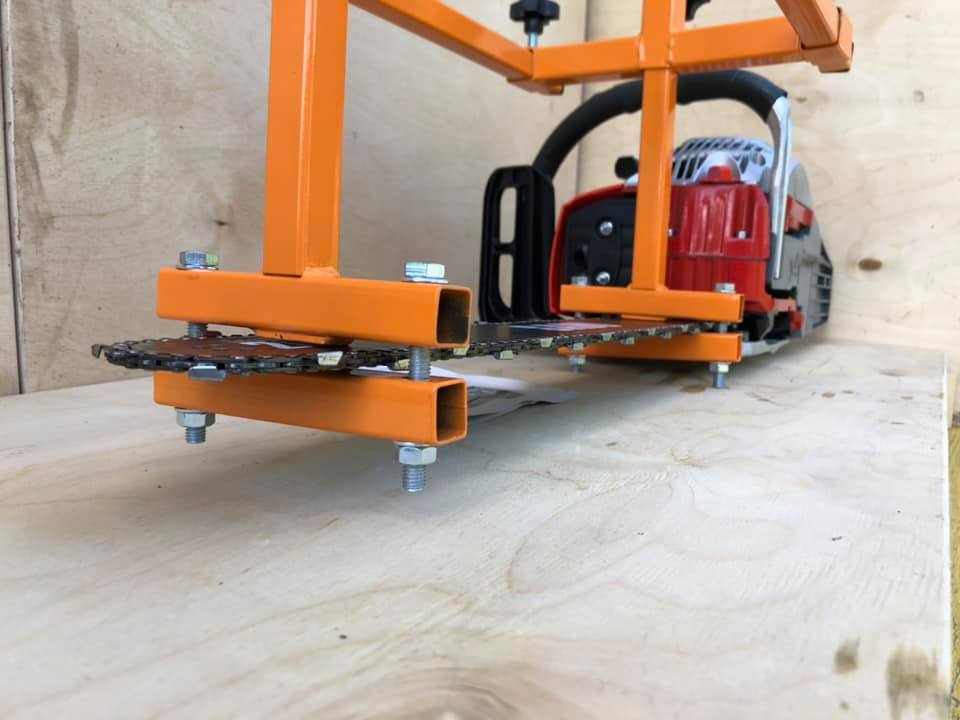

Для работы приспособление монтируют на бензопиле. В первую очередь на шину надевают стойки и закрепляют их. Затем на стойки надевают каретку.
Пила с установленным приспособлением
Лестницу крепят на бревне с помощью скоб и дощечек.
Крепление лестницы
После установки бензопилы с приспособлением на лестницу выбирают размер распила и по этому размеру устанавливают высоту каретки на направляющих.
Установка размера распила
Распил происходит за счёт перемещения вдоль бревна каретки с бензопилой по направляющим.
Распил бревна
Видео про то, как распилить бревно на доски бензопилой с приспособлением:
Инструменты для распила бревна
Выбор подходящего инструмента для распиловки заготовки зависит от многих критериев. К ним относятся:
- объём работы,
- размеры заготовок для распила,
- качество и количество нужного пиломатериала.
Чтобы распилить большое количество заготовок и получить большое количество качественного пиломатериала, разумнее всего воспользоваться пилорамой. Это станок для обработки дерева, рабочим инструментом которого являются разные пилы. Предназначен для продольного распила бревен длиной до 6 метров и диаметром 20-80 см.
На крупных деревообрабатывающих предприятиях с большими объёмами производства используются специализированные линии по распилу дерева. На линии можно распилить разнокалиберные брёвна, получая при этом пиломатериалы точно заданного размера с качественно обработанными поверхностями. Линии характеризуются высокой производительностью.
Для получения небольшого количества пиломатериалов для нужд небольшого хозяйства из бревен длиной 2-3 метра и диаметром 30-50 см можно воспользоваться мотопилой. Необходимо знать, что заточка цепей для продольного распила отличается от заточки для поперечной распиловки.
Для продольной распиловки своими руками можно изготовить деревянный упор — ведущую линейку, которая позволит ровно распилить бревно. Упор представляет собой две деревянные доски, одна из которых закреплена перпендикулярно в середине другой. Приспособление прикручивается к заготовке саморезами так, чтобы верхняя кромка вертикально расположенной доски находилась ниже верхнего края бревна. Разница между верхним краем бревна и верхней кромкой доски и определяет толщину отпиливаемого горбыля.
Виды рабочих насадок
При необходимости заготовку можно распилить бензопилой на доски пользуясь специальными насадками. Рамка для бензопилы крепится на инструмент и предназначена для обеспечения прямолинейного движения при горизонтальном распиле заготовки. Конструкция состоит из:
- направляющей рамки, двигающейся по поверхности, параллельно которой необходимо произвести распил дерева;
- вертикальной стойки, на которой крепится механизм регулировки толщины изделия;
- механизм регулировки толщины, состоящий из рукояток для регулировки и винта, фиксирующего нужный размер;
Возможность выставить точный размер и правильный раскрой бревна позволяют получить доски одинаковой толщины и снизить количество отходов. Для первого распила дерева необходима направляющая рама или ровная прямая доска. В качестве альтернативы можно создать ровную базовую поверхность с помощью топора, электрорубанка и уровня. При последующих распилах базовой поверхностью служит ровная сторона доски, полученная при предыдущем подходе.
Каретка для мотопилы является разновидностью рамки. Она крепится на пилу и имеет дополнительные ролики или колёсики, которые позволяют насадке легче перемещаться по заготовке. Одновременно, упираясь в заготовку, колёсики придают пиле продольного распила устойчивость, позволяя ровно распилить бревно на доски.
Такого рода насадки на бензопилу для продольной распиловки позволяют без особых затрат труда и финансов распилить бревно своими руками. Разновидностями каретки являются мини-пилорамы и портативные лесопилки.
Собственное производство
При желании вы можете бесплатно получить распиленное бревно. «Скайрим» благо не лишен и такой возможности. Для этого вам нужно отправиться на лесопилку, поговорить с ее владельцем и попросить у него разрешения на производство дров. Сразу он не согласится, поэтому вам придется сначала задобрить ремесленника каким-нибудь способом. К примеру, вы можете поработать лесорубом определенное время и улучшить таким образом ваши отношения.
После того как вы договоритесь с владельцем, он позволит вам пользоваться лесопилкой и обрабатывать бревна своими руками. После каждого из циклов производства вы будете получать по 10 единиц продукции, не тратя на это деньги. Этот способ позволит вам сэкономить кругленькую сумму, хоть и потребует гораздо больше времени.
Мобильные приспособления
Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.
Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы
Предлагаем ознакомиться Как сделать ликер из винограда
Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:
- труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
- деревянный брус не более 10 см и сечением 50х59 мм,
- болгарка или ножовка,
- измерительная рулетка,
- кусочек мела,
- аппарат для сварки, болты.
Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.
Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.
Применение бензопилы для продольного распила
Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:
Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.
Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон
Важно проследить за перпендикулярностью сторон по отношению друг к другу. Необрезная доска делается из неошкуренного бревна (с неудаленной корой)
Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины
Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины
После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.
Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.
Рисунок 5 – Виды пиломатериалов
При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.
Берем бревно и получаем из него доски!
Безупречно ровный раскрой получается при использовании ведущей линейки (вместо нее нередко применяется спецнаправляющая), которую принято называть прямым шаблоном. Он, по сути, представляет собой небольшой станок, рекомендуемый для случаев, когда работа с древесиной выполняется более-менее регулярно. Такая миниатюрная пилорама для продольной распиловки имеет стоимость от 10 тысяч рублей. Если вы будете применять ее “раз в сто лет”, лучше обойтись , которое было описано выше.
И заводское устройство, и конструкция, изготовленная своими руками, распиливают бревна по одной схеме. Продольный раскрой осуществляется при помощи особой цепи. Найти ее бывает непросто. Но выход есть. Пиление стволов вдоль можно производить обычной цепью. Нужно лишь аккуратно заточить ее под 10-градусным углом. Важный момент! Инструмент в процессе эксплуатации достаточно быстро утрачивает первоначальную остроту. Поэтому его необходимо постоянно затачивать, чтобы раскрой бревен на доски не вызывал затруднений, а геометрия получаемых изделий соответствовала заявленным требованиям.
Распиловка бревна на ровные доски оснащенной приспособлением бензопилой выполняется так:
- 1.
Берете две прямые и прочные доски. Соединяете их под прямым углом между собой. В итоге получается надежный прямой шаблон. - 2.
Делаете простейшие упоры из деревянных брусков. Подпираете ими сделанный шаблон. - 3.
Укладываете ствол на приспособление. - 4.
Закрепляете рамку на шине, прикрепляете к торцам бревна поддерживающие ведущую линейку опорные элементы. Последняя операция требует горизонтальности установки. Используйте строительный уровень для контроля. - 5.
Все имеющиеся элементы закрепите саморезами. Некоторые мастера используют для этих целей гвозди, что нежелательно. После разрезания бревен на доски вам придется демонтировать использованный крепеж. Сделать это без ощутимых повреждений конструкции будет затруднительно. - 6.
Фиксируете к опорам шаблон, настраиваете его по высоте. Нюанс. Пропил будет идти где-то на 10 мм выше уровня линейки, а не строго по ней. Учитывайте это при регулировке высоты. - 7.
Поворачиваете бревно. Включаете бензопилу. Делаете первый распил.
Затем нужно освободить бревно от упоров и досок, зафиксировать шаблон на обрезанной поверхности так, чтобы он смотрел в направлении второго распила. Линейку можно крепить опорами к торцам либо прямо к поверхности ствола. Производите второй срез. По отношению к первому он будет перпендикулярным.
Далее поворачиваете бревно, фиксируете его. Линейку можно убирать. Дальнейшее пиление мы будем выполнять без нее – одна из обрезанных сторон ствола станет выполнять функцию направляющей. Вам нужно настроить толщину распила на рамке, отпилить бревно, чтобы получить брус с корой только на одной из сторон. Теперь снова поворачиваете ствол. Настраиваете рамку. Осуществляете окончательную распиловку – получаете в свое распоряжение доски. Если их ширина вам не важна, под брус ствол раскраивать нет нужды. Просто-напросто пилите заготовку до середины, разворачиваете ее на 180°, затем продолжаете начатую операцию.
Виды распила бревна
Прежде чем приступить к распилу заготовки, нужно решить, как получить конечный продукт высокого качества с наименьшим количеством отходов. Древесина неоднородна по качеству, нижняя часть ствола даёт наиболее ценный пиломатериал. При распиловке из бревна можно получить следующие виды пиломатериалов:
- брус — пиломатериал, толщиной и шириной больше 10 см. самым распространённым видом является четырёхкантный брус, квадратный в сечении. Используется как строительный материал и в производстве мебели;
- доска — пиломатериал, толщиной до10 см и шириной, превышающей толщину в два раза. Доски получают из бревен или брусьев и используют в строительстве и в мебельной промышленности.
Обладая теоретическими знаниями и практическими умениями, можно сделать доски и брусья своими руками.
