Устройство карбюратора бензопилы партнер 350

Мало масла в топливной смеси

Сначала разберем самый неприятный случай. Почему? Потому что перед тем, как делать манипуляции с фильтрами лучше убедиться, что масло и бензин у вас смешаны в правильном соотношении.

Тут, правда, стоит заметить, что, если ваша пила уже многократно (например, раз десять) была вами заведена, но продолжает заводиться, а потом снова глохнуть при увеличении оборотов, то с топливом видимо все в порядке. В противном случае она бы уже просто вообще перестала заводиться.

Но все же я рекомендую сразу развеивать малейшие сомнения по поводу качества топлива, как только пила у вас заглохла при наборе оборотов в первый раз. Потому что, если причина в топливе, то, как уже писалось выше, можно попасть на дорогостоящий ремонт. А так, все еще может обойтись. Развеять сомнения — это слить из бака старое топливо и залить свежеприготовленное, в котором масло и бензин смешаны в правильной пропорции.

Правильное соотношение лучше смотреть в инструкции к пиле. Если же она у вас утеряна, то смотрим соотношение на упаковке масла. Обычно оно бывает 1:50 или 1:40. Если масло используется «неродное» (ну, например, для бензопил Stihl «родным» будет также мало Stihl), то рекомендую использовать пропорцию 1:40, даже, если на упаковке с маслом написано 1:50.

Для точной дозировки я сам лично пользуюсь медицинским шприцом и мерной емкостью, в которой четко можно отмерить один литр бензина. Наливаю литр бензина в емкость, набираю в шприц 25 (при 1:40) либо 20 (при 1:50) кубиков масла и добавляю его в бензин.

После приготовления новой смеси, сливаем из бака предыдущую смесь, в которой мы неуверенны, и заливаем свежую только что приготовленную.

Теперь, когда вы все сделали, чтобы развеять любые сомнения по поводу качества топлива, переходим к дальнейшим действиям.

Как я уже писал выше, при недостатке масла на поршне и стенках цилиндра могут образоваться задиры — причем практически всегда образовываются. Если вам повезло, и задиры не появились, то с новой топливной смесью, приготовленной в правильном соотношении, бензопила должна начать работать нормально.

Если же задиры появились, то пила может еще несколько раз завестись и заглохнуть, после чего она вообще перестанет заводится. В такой ситуации я вам сочувствую, так как, скорее всего, теперь вам потребуется сделать замену поршневой группы, которая обойдется очень недешево.

Если же пила, как и прежде, заводится и глохнет при высоких оборотах, то проводим манипуляции с фильтрами.

Карбюратор бензопилы Партнер-350 устройство. Регулировка карбюратора бензопилы партнер 350 своими руками

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Основные причины сбоев в работе бензопилы 350

• Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
• Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
• Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
• Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
• Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Особенности устройства

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить

Основными составными компонентами карбюратора являются:

• Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
• Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
• Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
• Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.

Для настройки и ремонта пилы нам потребуются инструменты —  винты L, H, Т, схема.

Стяните карбюратора бензопилы партнер 350 своими руками

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро. Удержание верхней крышки производится при помощи трех болтов

Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой. Он выполняет опцию воздушного фильтра

Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга. Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор

Он выполняет опцию воздушного фильтра. Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга. Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор

Снимайте его неспешно

Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350 Обратите внимание на то, что данный вид операции считается достаточно трудоемким

Настраивать потребуется поэтапно Отдельные элементы отличаются небольшими размерами Важно их не потерять при разборке, настроить

Настраивать потребуется поэтапно Отдельные элементы отличаются небольшими размерами Важно их не потерять при разборке, настроить

Основные особенности настройки бензопилы партнер

Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.

Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:

На протяжении 10 минут необходимо выполнить прогревание заводского мотора husqvarna для ремонта. Данный вид работы производится на средних оборотах.
Производится вращение винтов «S», «LA», «T». Можно воспользоваться схемой. Это необходимо делать против часовой стрелки, на холостом ходу. Операция продолжается до тех пор, пока мотор не перейдет в устойчивый режим функционирования
Обратите внимание, что при выполнении такой регулировки карбюратора на бензопиле партнер цепь должна находится в неподвижном положении. Если при функционировании на холостом ходу вы заметили, что двигатель глохнет, необходимо выполнить поворот винта по часовой стрелки
При замечании подвижности цепи выкручиваем винт против часовой стрелки.
По итогам проведенной деятельности необходимо произвести диагностику работоспособности заводского двигателя 340s. Это необходимо сделать на максимальной скорости и во время ускорения. Если в результате плавного нажатия на акселератор вы обнаружили, что количество оборотов увеличилось до нужного значения за незначительный отрезок времени, то двигатель устройства функционирует исправно. Количество максимальных оборотов на холостом ходу проверяется с помощью винта «H». Его потребуется вращать по часовой стрелке и против. Если максимальная частота оборотов превышает 11500 – 15000 об/мин, то это символизирует о том, что агрегат функционирует «на полную мощность и могут возникнуть трудности в системе зажигания

При возникновении сбоев в процессе вращения, важно прекратить данную операцию и отрегулировать узел в пиле хускварна. Регулировать нужно до получения нужного результата.

Производитель	STIHL MS-180	Husqvarna 137	Partner — 350, 351
Объем цилиндра. см³	31,8	36	34
Диаметр цилиндра, мм	38	38	38
Ход поршня, мм	28	32
Мощность (при об. 9000 за 1 мин), кВт л.с.	1,5/2,0	1,6/2,2	1,3/1,8
Максимальные об.без нагрузки, 1 /мин	14000	12000
Крутящий момент (при 5500 за 1 мин), Nm	1,5
Вибрация на трубчатой рукоятке, мл/сек²	4,6	4,9
Вибрация на задней ручке, мл/сек²	7,3	7,7
Уровень звукового давления, дБ	98	98
Мощность звука, дБ	106	118
Объем топливного бака, л	0,25	0,37	0,40
Объем масляного бака, л	0,15	0,19	0,20
Удельный вес, кг/кВт	2,6	2,9	3,6
Вес не заправл. и без реж. инструментов, кг	3,9	4,6	4,7

Основные неисправности

Как и у всех двухтактных пил, у Partner p340s есть проблемы, которые можно легко устранить, не обращаясь в сервисный центр. К таким недостаткам относятся:

• Отсутствие холостого хода (одно из решений проблемы, регулировка карбюратора);
• Трудный старт (в некоторых случаях также решается настройкой);
• Искры нет (для устранения необходимо заменить свечу зажигания, проверить и, при необходимости, установить новую катушку зажигания, ее еще называют магнито);
• Неисправности сцепления (устраняются путем замены в сборе).

Большинство неисправностей бензопилы вызваны неправильным использованием. Также необходимо следить за состоянием пилы и проводить своевременную чистку и техническое обслуживание.

Никогда не оставляйте наполненных Partnerов p340 на длительное время. Перед простоями, которые продлятся больше недели, обязательно слить топливо и потратить его на «выгорание». Как это сделать, описано в инструкции по эксплуатации, которую предоставляют все пилы Partnerа и не только.

Для решения более сложных проблем, таких как потеря мощности с помощью инструмента или невозможность запуска пилы, вам необходимо обратиться в сервисный центр или выполнить полную диагностику и ремонт Partnerа p340s. Чтобы ознакомиться с процессом ремонта, мы рекомендуем посмотреть видео о том, как диагностировать, диагностировать и ремонтировать Partnerов p340.

Регулировка карбюратора бензопилы Husqvarna

Общий вид карбюратора бензопилы Husqvarna и регулировочных винтов:

Отличительная особенность этой пилы – возможность работы на невысоких оборотах холостого хода. В инструкции производитель отмечает следующее: на правильно отрегулированном устройстве минимальная частота холостого хода составляет 600…700 об/мин. Если работа будет происходить при более высокой частоте вращения коленчатого вала, то цепь не будет останавливаться в режиме ХХ. Это опасно для пользователя.

Чтобы правильно выполнить регулировку карбюратора, бензопилу выставляют на горизонтальную поверхность.

Перед началом регулировки нужно дать возможность прогреться ДВС в течение 8…10 минут (летом) или 12…15 минут (зимой, при отрицательной температуре воздуха).

На карбюраторе поворачивают винт Л по часовой стрелке. Дойдя до предельного положения, возвращаются обратно примерно на четверть оборота против часовой стрелки.

Холостой ход выставляется винтом, обозначенным буквой Т. Поворачивают этот винт по часовой стрелке, наблюдают за началом движения цепи. Как только цепь придет в движение, поворачивают винт назад, до прекращения вращения приводной звездочки. Цепь остановится.

Винт Н определяет качество смеси на максимальных оборотах. Если его повернуть по часовой стрелке до конца, то ДВС будет издавать много шума. Выхлоп будет дымным, слишком богатая смесь будет образовываться в карбюраторе. Поэтому из максимального положения производят обратное вращение примерно на пол-оборота обратно.

Рекомендации по регулировке карбюратора у пил Husqvarna показано в видеоролике:

Как устроен карбюратор

Правильная регулировка возможна только в том случае, если заранее было изучено устройство карбюратора бензопилы и было проверено качество данной детали. Например, для инструмента Partner p350s производителем карбюратора является компания Walbro. Показателем качества в данном случае является маркировка WT-891.

Знать эту информацию необходимо для заказа запасных деталей.

Карбюратор бензопилы Партнер 371 или любой другой модели имеет классическое строение. Основными элементами являются:

• топливный насос;
• главная камера с мембраной;
• дроссельная и воздушная заслонки;
• винты (регулировки качества, количества и регулировки холостого хода).

Помимо этих деталей, в карбюраторе имеются технологические каналы, по которым и движется смесь бензина с маслом.

Принцип работы же заключается в следующем. Из картера в топливный насос подается импульс. С него и начинается работа карбюратора. После получения импульса топливная смесь направляется в главную камеру, поступая туда через игольчатый клапан, управление которым выполняется с помощью диафрагмы. Из главной камеры по технологическим каналам жидкость направляется в цилиндр, при этом количество жидкости можно самостоятельно регулировать с помощью дроссельной заслонки.

Дополнительно можно регулировать и пропускную способность технологических каналов. Для этой цели надо использовать винты качества и количества, которые работают по принципу задвижек.

Ремонт карбюратора бензопилы Партнер 351 (основные неисправности, их устранение)

Даже очень тщательная и верная регулировка карбюратора может не решить некоторых его неисправностей и вызванных ими проблем в работе цепной бензопилы Партнер 351. Если восстановить нормальную производительность узла питания ДВС настройкой не получается, необходим ее демонтаж, разборка и ремонт.

В некоторых случаях перебои в работе карбюратора связаны с засорением жиклеров, топливных и воздушных фильтров и, как следствие, «недоливом» горючего. Основными симптомами этой проблемы являются потеря мощности и нестабильная работа двигателя. Причиной могут стать попавшие пыль, мелкий мусор и даже водяные капли, а замерзшая в карбюраторе вода и вовсе блокирует каналы подачи топлива.

При наличии компрессора все каналы карбюратора продувают сжатым воздухом, а если процедура не помогла – моют его в ультразвуковой ванне (подойдут ювелирные или для промывки оптики) с использованием специальной карбюраторной жидкости. В процессе чистки запрещено использование металлических игл, проволоки, ворсистой или «сыпучей» ткани.

Нередки случаи когда бензопила начинает нестабильно работать из-за нарушения герметичности, которая образуется из-за лопнувшей проставки между карбюратором и двигателем бензопилы (на фото ниже). Единственный способ решения проблемы – замена на исправную.

Адаптер между двигателем и карбюратором бензопилы Партнер 351

Почему заливает карбюратор: причины и устранение

В подавляющем большинстве случаев причиной перелива топлива является загрубевшая или изношенная мембрана, которая давит на коромысло, связанное с иглой. Но проблема может крыться и в повреждении иглы, клапанов и рычагов, задействованных в работе узла. В этих случаях необходим полный разбор карбюратора для уточнения причины неисправности, а затем – замена непригодных расходников.

Для устранения неисправностей, связанных с переливом топлива, пригодится ремкомплект для карбюратора бензопилы Партнер 351, в который входят все необходимые запчасти и расходные материалы.

Конструкция и принцип функционирования карбюратора бензопилы

Как и с любым другим механизмом, прежде чем что-то делать, необходимо разобраться в его устройстве и принципе работы. Итак, карбюратор — часть двигателя, предназначенная для смешивания в определенных пропорциях кислорода и горючего, и подачи этой смеси в двигатель. Нарушение пропорций ведет к плохой работе мотора или к перерасходу топлива, или к полной его остановке. Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

В режиме работы карбюратора воздух проходит в трубку и идет по ней со скоростью, регулируемой заслонкой. Открытие трубки активирует поплавок. Поток воздуха, проходя через диффузор, перемешивается с горючим и распыляется. Полученная смесь поступает в цилиндр через впускной канал. Давление в камере с поплавком близко к атмосферному, а в трубке для воздуха давление разреженное. Эта разница в показателях давления нужна для всасывания топлива в трубку. Чем больше поступает горючего, тем больше обороты двигателя. Таково общее строение и принцип работы карбюратора бензопилы.

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Особенности работы с бензопилой Партнер p340s

Существует перечень правил по технике безопасности, которые необходимо соблюдать при работе с бензопилой Partner 340. Прежде всего, это касается рабочей одежды, она должна быть плотной, для защиты от пилы в случае поломки.

Также, техника безопасности работы с бензопилой Partner 340 касается процесса распиливания. Необходимо придерживаться следующих требований:

• Перед выполнением работ необходимо рассчитать направление падения. При этом учитывается направление ветра, наклон почвы и самого дерева.
• Площадка вокруг дерева должна быть расчищена от кустов, посторонних предметов, подлеска. Убирается пространство, находящееся под углом 45 градусов позади и по бокам дерева.
• Безопасным расстоянием от падающего дерева является две его длины. На этом участке не должно быть посторонних.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Ремонт карбюратора Партнер 350 своими руками

Не имея определенных навыков и специального инструмента, например, выколоток различного размера или ультразвуковой ванны, ремонт карбюратора Партнер 350 сводится к замене ремкомплекта.

Ремонтный комплект карбюратора WT-891 может состоять только из прокладок и диафрагм, а может включать в себя полный набор всех сменных элементов. Это:

• игольчатый клапан;
• коромысло, штифт, пружина игольчатого клапана;
• жиклер;
• фильтр сеточка;
• алюминиевая заглушка.

Заменить полный комплект, не обладая опытом и инструментом нельзя, поэтому при самостоятельном ремонте, лучше выбрать первый вариант ремкомплекта. Если после замены ремкомплекта и проведения регулировки карбюратора, бензопила Партнер 350 показывает признаки неисправности, то для решения проблемы, лучше обратиться к специалистам.

Недостатки пилы

На российском рынке можно встретить не очень качественные подделки бензопилы Партнер 350, что не только является дополнительным свидетельством ее популярности, но и вредит бренду в целом. Да и другие модели этой торговой марки пользуются успехом у дачников и фермеров.

Если вы готовы рассматривать Партнер 350 в качестве своего домашнего инструмента для распиловки нетолстых деревьев, обрезания сучьев и других не очень объемных работ, то должны знать и минусы, чаще других называемые их владельцами:

1. Не очень качественная система гашения вибрации, в результате чего руки устают довольно быстро. Но, учитывая то, что это бытовой инструмент, требующий 15 – 20-минутного отдыха через каждые 20 – 25 минут работы, с этим недостатком можно смириться.

2. Подтекание масла из системы смазки цепи, которым, впрочем, страдает большинство бензопил, снабженных ею, включая и более именитую родственницу бензопил Партнер – Хускварну.(ссылка)

3. Отсутствие визуального контроля за уровнем масла, что не очень удобно в работе, а эксплуатация пилы без смазки приведет к быстрому растяжению, перегреву и износу цепи.

Конечно, вы сможете при помощи этой пилы свалить дерево толщиной до 30 – 35 сантиметров, но основное ее предназначение – работа на участке. Поэтому, в заключение предлагаем вам наиболее объективный видеообзор данной модели:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

• перечень комплектующих узлов и деталей;
• информацию, как правильно читать символы на оборудовании;
• технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
• инструкцию последовательности сборки инструмента;
• правильный состав смесей горючего и требования к смазке цепей;
• инструкции по техническому обслуживанию отдельных узлов;
• таблицу неполадок и способы их устранения;
• технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

Условия самостоятельного ремонта бензопилы Партнер

Для владельца инструмента, имеющего навыки ремонта бытовой техники, устранить неисправность самостоятельно, после окончания гарантийного обслуживания, доступно. Вначале нужно изучить технику. Опытные мастера считают, что ремонт бензопилы партнёр 350 своими руками начинается с правильной диагностики. Чтобы определить характер ремонта, необходимо:

• проверить систему зажигания;
• выполнить диагностику работы карбюратора;
• эффективность работы топливной системы;
• почистить глушитель;
• определить работоспособность поршневой системы;
• проконтролировать смазку цепи;
• определить износ узлов и требующиеся запчасти для бензопилы Партнёр.

Сложные вопросы необходимо решать с привлечением специалистов для консультации.

При отказе в запуске двигателя, в первую очередь проверяют, исправны ли свечи. Они должны быть сухими и иметь контактный зазор 0,5 -0.65 мм. По состоянию выкрученной свечи можно определить, признаки неполадок в топливной системе и работе оборудования.

Проверяют исправность свечи, соединив через колпачок с пускателем, и положить на корпус цилиндра. Свеча исправна, если она даст искру на корпус, когда дернут стартёр. Если же искра отсутствует, это провод неисправный или свеча залита, или отработала свой ресурс.

У много поработавшей пилы могут возникнуть неисправности карбюратора. Но вначале следует провести регулировку карбюратора бензопилы Партнёр 350, как показано на видео:

Ремонт карбюратора может на время продлить время работы двигателя. Ходовые отверстия в карбюраторе могут засориться некачественным горючим или через неплотный воздушный фильтр. При разборе узла необходимо промыть и продуть все детали.

Ремонт и регулировку карбюратора, как наиболее ответственного узла, лучше доверить мастеру.

Если не поступает горючее в цилиндр:

1. Прочистить топливный фильтр можно после того, как убедились, что из шланга мал расход горючего. В зависимости от степени забития его нужно прочистить или заменить новым.
2. При засоре впрыска – снять шланг, отверстие прочистить иглой.
3. В карбюратор попадает мало воздуха через забитый воздушный фильтр. Нарушается подача смеси в двигатель.
4. Неправильное регулирование карбюратора приведёт к такому же результату.

Не смазывается цепь. Чтобы избежать перегрева цепи и её вытягивания, смазка на рабочий узел должна поступать автоматически. Но так как масло подаётся по каналам, они могут забиваться мелкой древесной пылью. После каждого цикла работ полотно и зазоры нужно очищать от пыли и грязи. Если масло подтекает, нужно проверить целостность шланга и герметичность соединения с бачком. Неисправный шланг заменить или на время замазать отверстие герметиком. Выполнить ремонт маслонасоса.

К неисправностям бензопилы Партнер 350 относят выход из строя деталей длительного использования. Если износилась звездочка, шина, резиновое антивибрационное уплотнение или затупилась цепь – нужно принимать меры вовремя. В жёстких условиях эксплуатации они должны быть под контролем, заменяться, затачиваться, подтягиваться вовремя.

Бензопила Партнер 350 в работе – видео

Одной из самых популярных в России бытовых бензопил является 350-я модель пилы фирмы Партнер. Это можно объяснить целым рядом преимуществ данной модели.

• компактность и небольшой вес при достаточной мощности;
• относительно демократичная цена;
• долговечность;
• великолепная ремонтная база.

Устройство карбюратора китайской бензопилы. Устройство карбюратора бензопилы

Для самостоятельной регулировки карбюратора бензопилы не нужно быть профессиональным мотор-техником. Однако заучить некоторые аспекты работы карбюратора, касающиеся процесса подготовки топливной смеси, всё же придётся.

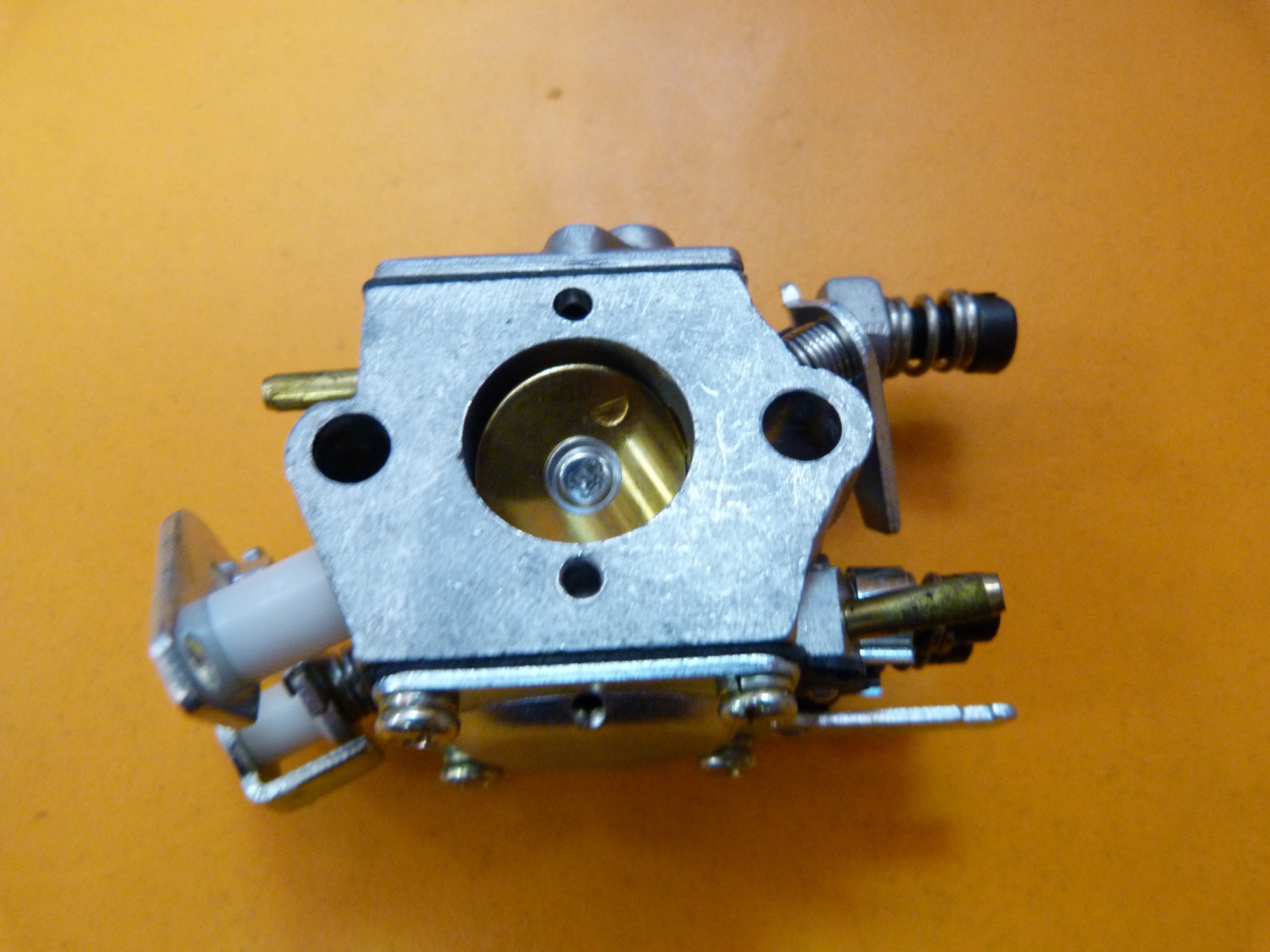

Подавляющее большинство бензопил комплектуются карбюраторами Walbro китайского производства. В устройстве своём они просты, если не сказать примитивны. Имеется моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка; 9 — топливный канал; 10 — винт регулировки холостого хода; 11 — игла; 12 — жиклёры холостого хода; 13 — управляющая мембрана; 14 — топливная камера; 15 — главный жиклёр; 16 — диффузор; 17 — главный регулировочный винт

Вся магия подготовки топлива происходит в скрытых каналах и камере мембранного насоса. При повороте дроссельной заслонки сечение канала, по которому ведётся впрыск топлива в смесительную камеру, немного увеличивается и горючее поступает в большем объёме. При этом карбюратор имеет два своего рода вентиля: для подачи на малых и высоких оборотах. При смене положения дроссельной заслонки проток топлива меняется пропорционально между этими двумя вентилями.

Необходимость такого устройства в том, что на холостом ходу и под нагрузкой качество смеси должно быть разным. При этом канал, через который горючее подаётся в смеситель на холостых оборотах, не перекрывается полностью при разгоне двигателя и наоборот — канал максимальных оборотов немного подтравливает на холостом ходу.
