Вакуумный насос своими руками

Конструкция #13 – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

Вакуумный насос из автомобильного компрессора своими руками

Промышленность уже давно с успехом использует вакуум, например, в вакуумных сушилках. Но и в кустарном производстве, а также в быту, для него найдется немало задач.

Все что понадобится для его применения – герметичная емкость (с появлением полимерных материалов это перестало быть проблемой) и особый насос, посредством которого можно полностью или частично откачать воздух.

Такой аппарат можно купить, но это не единственный вариант.

Ввиду простоты его устройства легко можно сделать вакуумный насос своими руками, сэкономив средства для других полезных приобретений. О том, как это сделать, мы поговорим в этом материале.

Вакуумный насос из холодильного компрессора

Рассмотрим, как изготовить вакуумный насос своими руками из компрессора. Компрессор от старого холодильника – это почти готовый вакуумный насос.

Но для того чтобы окончательно преобразить его в таковой, придется вспомнить навыки домашнего умельца.

Вот что нужно сделать:

  1. При помощи ножовки спилите верхушку компрессора.
  2. Извлеките подвешенный на пружинах мотор и соедините всасывающую и нагнетательную линии трубками из маслостойкого материала (продаются в автомагазинах) с имеющимися в корпусе обрезками медных трубок.
  3. Теперь для корпуса нужно изготовить крышку. Использовать в этом качестве срезанную верхушку нельзя, так как стекающее по ней масло будет просачиваться наружу. Новая крышка должна быть чуть меньше в диаметре, чем корпус, чтобы ее края оказались внутри него. Ее рекомендуется спаять из латунной фольги, снабдив ребрами жесткости наружным звукоизолирующим покрытием из линолеума. Теоретически оборудовать крышку «дыхалом» не нужно, так как при достаточно плотном соединении всех трубок давление внутри компрессора останется на уровне атмосферного. Однако, на случай непредвиденной разгерметизации установить что-то наподобие сапуна все-таки следует.
  4. В отличие от водокольцевого, данный вакуумный насос к безмасляным не относится. Внутри находится масло и его уровень постоянно падает, так как оно в виде тумана выбрасывается через нагнетательный патрубок. Для контроля уровня масла рекомендуется оснастить насос самодельным уровнемером. Он представляет собой часть прозрачного корпуса шариковой ручки (устанавливается вертикально колпачком вверх), присоединенную к корпусу компрессора маслостойкой трубкой. Колпачок нужно слегка открутить, чтобы он пропускал воздух. Для удобства эксплуатации на уровнемере нужно нацарапать поперечные риски, соответствующие уровню масла – минимальному и максимальному.

Переделанный компрессор необходимо поместить в бокс, представляющий собой обшитый любым листовым материалом каркас из стального уголка 25х25 мм.

Чтобы для проверки показаний на масляном уровнемере корпус не пришлось разбирать, врежьте в его боковую стенку лючок. Если насос будет стоять в плохо освещенном месте, рядом с уровнемером можно установить и лампочку для подсветки.

Поскольку масляный насос не терпит попадания внутрь влаги и пыли, перед всасывающим патрубком необходимо установить фильтр. Если откачиваться будет относительно сухой воздух, достаточно установить воздухофильтр тонкой очистки для автомобилей типа ФТ-206.


Компрессор холодильника

Если же предполагается, что откачиваемая среда будет иметь высокую влажность (например, при использовании вакуумного насоса для ускорения процесса испарения в перегонном кубе), на входе придется дополнительно установить ресивер с отстойником или какой-нибудь специальный осушитель.

К нагнетательному патрубку следует подсоединить фильтр-маслоуловитель типа ФВ-6. Для слива масляного конденсата в нем имеется пробка.

Остается установить устройство сброса избыточного давления на участке между нагнетательным патрубком и фильтром-маслоуловителем. Если включить двигатель при наличии избыточного давления на линии нагнетания, он будет раскручиваться слишком долго и пусковая обмотка сгорит. Наилучшее решение – установить через тройник электропневмоклапан и подключить его параллельно с двигателем.

Когда насос будет отключен, клапан откроется. В момент включения на его катушку будет подано напряжение, и он закроется, так что весь нагнетаемый воздух будет следовать через маслоуловитель.

Торговая марка Вило известна на весь мир. Насосы Wilo: технические характеристики и обзор моделей – обо всем этом читайте в статье.

Об особенностях выбора и порядке установки циркуляционных насосов читайте в этом материале.

Самостоятельный монтаж заводского агрегата

Установка насоса для канализации – простое и нетрудоёмкое занятие, которое под силу выполнить владельцу загородного дома. После завершения обустройства колодца на дно сооружения устанавливается насосное оборудование. Для обеспечения минимального зазора между днищем сооружения и заборным отверстием используются специальные металлические опоры на корпусе насоса. Для обеспечения более надёжной работы агрегат можно подвесить на прочном стальном тросе или использовать специальную опорную конструкцию.

Для предотвращения обратного перелива сточных вод после отключения прибора выполняется установка обратного клапана. Он врезается в трубопровод. Если вы собираетесь консервировать систему канализации, например, на зимний период в дачном доме, то необходимо выполнить монтаж отсечного вентиля. Он устанавливается в трубопроводе за обратным клапаном. Если вы будете уезжать надолго, то этот вентиль нужно перекрывать, обеспечивая тем самым отсечение фекального насоса от наружных стоков.

Подключается насосная установка через электрощит, укомплектованный защитными устройствами. Этот щит обязательно должен быть заземлён, оборудован автоматическим выключателем, пультом управления и защитным устройством для принудительного включения и отключения насосного оборудования.

2 Как сделать вакуумный насос?

Вакуумный аппарат самостоятельно возможно изготовить из таких устройств:

  • холодильный компрессор;
  • шприц;
  • ручной автокомпрессор.

В зависимости от исходного материала, вакуумные насосы своими руками используются в разных сферах и для различных целей.

2.2 Как сделать вакуумный насос водокольцевого типа?

Аппараты для откачивания воздуха водокольцевого типа используются для сельхозтехники. Откачивает газ с примесями влаги и пыли.

Принцип сооружения:

  • внутри цилиндрического корпуса размещается рабочее колесо, с радиальными лопастями. Колесо не должно соприкасаться с корпусом. Рабочее колесо вращается с помощью двигателя. Помпа наполняется водой;
  • Поступление жидкости происходит с бака или нагнетательного патрубка;
  • Съемник напрессовывает подшипник. Для напрессовки в отверстия пластин вставляются шпильки. Затягивая гайки будет происходить напрессовка пластины на вал.

2.3 Вакуумный насос своими руками из аквариумной помпы

В домашних условиях переделать аквариумный компрессор не составит большого труда. Для этого достаточно клапаны, находящиеся на разъемных креплениях, поменять местами. Для предотвращения образования конденсата, в корпусе сверлится отверстие.

2.4 Аппарат из шприца

Это самый бюджетный и быстрый способ самостоятельного изготовления вакуумного устройства.

Схема изготовления:

  • нам понадобится шприц (лучше использовать пятидесяти кубовый) трубка, обратные клапаны, совпадающие по диаметру;
  • отверстие делается в центре трубки. В отверстие размещается шприц;
  • два обратных клапана размещаются по обе стороны трубки. Первый клапан-всасывающий, второй-выпускающий;
  • всасывающий клапан крепится к жесткой трубке;
  • производя движения шприцом, в необходимой емкости будет происходить откачивание воздуха.

2.6 Как насос изготавливается из автомобильной помпы?

Последовательность изготовления:

сток с манжетой снимается из открытой на гильзе крышке; после откручивания шурупа извлекается манжета; перевернув ее обратной стороной, прикручивается на место. Шток размещается на свое место; к образовавшейся всасывающейся трубке подключается готовый обратный клапан

При установке обращают внимание на то, что воздух должен поступать в гильзу. Для этого в клапан дуют; к обратному концу клапана присоединяется трубочка. Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу

Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу.

Такой самодельный вакуумный насос создает разреженную среду в судке для пищевых продуктов или чехле для хранения одежды.

При эксплуатации аппаратов возникают поломки. Изучив материалы и модель агрегата, ремонт вакуумного насоса, осуществляют самостоятельно. Самостоятельно отремонтировать свой агрегат без обращения к специалистам возможно при ознакомлении с конструкцией устройства.

Для создания вакуумного агрегата достаточно иметь исходный материал. От типа исходного аппарата зависит сложность изготовления и назначение вакуумного насоса. Преимуществом самостоятельного изготовления агрегата вакуумного является экономия денежных средств.

Обыватели давно успели оценить достоинства вакуумного способа хранения продуктов специальных контейнерах, теперь эта технология также используется для хранения семян и транспортирования одежды.

Кроме того, вакуум незаменим в установках брожения и перегонки: с его помощью можно понизить температуру вскипания жидкости и избавить продукт брожения от неприятного запаха.

Для решения всех этих задач понадобится только одно устройство – бытовой вакуумный насос. Сегодня такие приборы выпускаются целым рядом компаний, но стоит ли отдавать свои кровные денежки, если легко можно сделать вакуумный насос своими руками? Как и из чего? Об этом пойдет наш разговор.

  • 1 Превращение автомобильных насосов
  • 2 Монтирование клапана
  • 3 Как сделать вакуумный насос своими руками из компрессора
  • 4 Насос из холодильника своими руками
  • 5 Переделка аквариумного компрессора
  • 6 Ремонт вакуумного насоса
    • 6.1 Электродвигатель неисправен или неправильно подключен
    • 6.2 Нарушилась соосность между приводом и валом нагнетательного механизма
    • 6.3 Заклинило рабочий элемент в нагнетательном механизме
    • 6.4 Вышел из строя подшипник в одном из опорных узлов
    • 6.5 На рабочих элементах появилась накипь, которая мешает насосу нормально работать
    • 6.6 Насос работал в режиме перегрева, вследствие чего некоторые из его деталей быстро износились
    • 6.7 Утечка рабочей среды или ее избыток
  • 7 Видео на тему

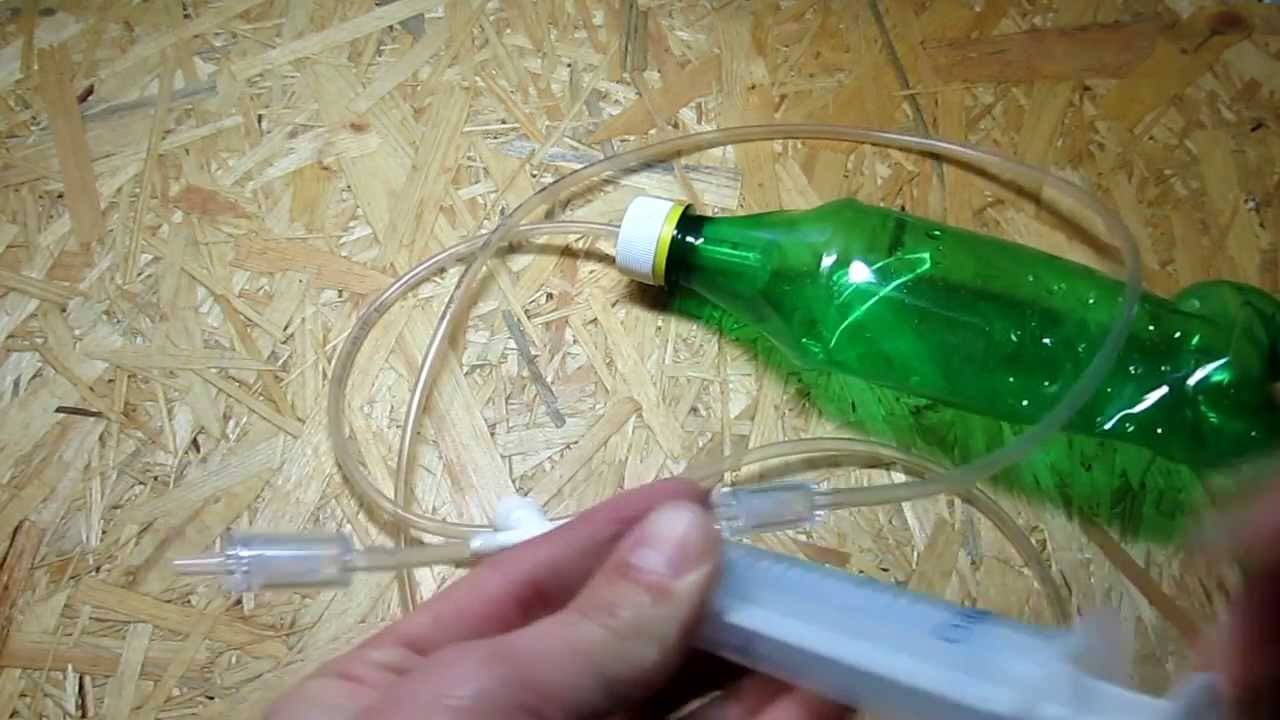

Применение ручных воздушных насосов

Для решения несложных задач, связанных с созданием неглубокого вакуума, подойдет любое устройство для накачки воздуха – ручной или ножной автомобильный насос и даже медицинский шприц. На примере последнего покажем сборку простейшей вакуумной помпы. Для работы потребуются следующие материалы:

  • шприц вместительностью 10—20 мл;
  • клапан обратный пластиковый – 2 шт.;
  • прозрачные трубки от капельницы;
  • тройник.

Ручной аппарат откачки воздуха собирайте в таком порядке:

  1. Отрежьте от трубки капельницы 3 куска длиной 5—6 см.
  2. Наденьте отрезки на выходы тройника, к среднему подсоедините шприц.
  3. Установите на концах 2 оставшихся трубок обратные клапаны, чтобы стрелки на корпусе указывали в разные стороны.
  4. К выводу клапана, чья стрелка направлена к шприцу, подключите трубку, ведущую к объекту вакуумирования. Проверить работу помпы можно литровой пластиковой бутылкой.

Принцип действия следующий: когда вы тянете поршень, воздух проходит через клапан со стороны бутылки, вторая линия перекрыта. После нажатия на шток клапан первой трубки уже не пускает воздух, зато второй – открыт. Если интенсивно работать поршнем, то внутри бутылки довольно быстро образуется вакуум, что и показано на видео:

Более производительные ручные установки делаются из различных поршневых приспособлений. Подойдет обычный насос, предназначенный для подкачки шин автомобиля. Чтобы переделать нехитрое устройство в вакуумный насос, действуйте согласно инструкции:

  1. Открутив ребристую гайку сверху корпуса, извлеките шток с манжетой.
  2. Ключом 10 мм отверните гайку крепления манжеты и переставьте элемент юбкой кверху, как изображено на фото. Затяните крепеж обратно.
  3. Соберите приспособление и поставьте на подводящем шланге обратный клапан.

После переделки насос станет втягивать воздух по основному шлангу, а выбрасывать сквозь отверстие в корпусе. Если понадобится подкачка колес авто, манжету несложно вернуть в исходное положение. Как сделать вакуумную помпу из небольшого велосипедного насоса, смотрите на видео:

2 Как сделать вакуумный насос из больничного шприца?

Составляющие, что необходимы для сборки вакуумного насоса из обычного шприца

Ручной насос из больничного шприца имеет достаточно простую конструкцию, и создать его можно даже не имея инженерных навыков. Такой механизм можно использовать в условиях, где необходимо откачивать воздух из какой-либо емкости.

Для того чтобы создать такой ручной насос из больничного шприца понадобятся:

  • Пластиковый тройник;
  • Один штуцер;
  • Сопло;
  • Ядро.

Для начала необходимо в одно из трех отверстий тройника вставить изготовленное предварительно из трубы сопло. Следующим шагом нужно штуцер накрутить аккуратно и медленно на кран с резьбой, а затем натянуть его уже на кусок шланга, длина которого не должна превышать десяти сантиметров.

В оставшийся свободный конец шланга затем следует вставить ядро насоса. С противоположной его стороны нужно состыковать короткий шланг, по которому соответственно и будет происходить вывод воды в канализационную или любую другую подобную систему.

Далее необходимо к главному отводу тройника прикрепить шланг, который затем нужно опустить в аквариум

Важно помнить, что при всей этой процедуре необходимо не забыть о том, что на конце шлага должен быть закреплен аквариумный сифон. Это необходимо для того, чтобы грунт из аквариума не затягивало в устройство насоса

Собственно, на этом производство вакуумного насоса из больничного шприца можно назвать оконченным. Когда откроется кран и пойдет подача воды в произведенную систему в шланге создастся разряжение. За счет такой системы и будет достигнуто откачивание воды из необходимой емкости.

Как только работа насосного механизма окончится — необходимо перекрыть подачу воды из крана. Следует вытащить сифон из аквариума, что приведет к опустению шланга. Сам шланг необходимо скрутить и хранить в скрученном виде до следующего его использования.

Поэтому создание насоса из больничного шприца или велосипедных аналогов — это не выход. Однако в некоторых ситуациях можно обойтись применением и таких самодельных агрегатов. В любом случае решение остается за вами.

Модернизация манжетного насоса

Изготовить вакуумный насос для откачки воздуха своими руками можно из любого манжетного приспособления. Для этих целей подойдут даже устройства для велосипедов. Конечно же, лучше брать автомобильный насос, ведь с его усовершенствованием будет гораздо меньше хлопот.

Пошаговая инструкция по изготовлению:

Раскрутить автомобильное устройство.
Снять манжет и перевернуть его наоборот.
Собрать прибор в обратной последовательности. Разница состоит в том, что манжет перевернут в обратную сторону.
На входе в насос, где расположен шланг, с помощью которого откачивается воздух, прикрутить обратный клапан. Последний должен функционировать, пропуская поток воздуха от сосуда к прибору. Движений воздушной массы в обратную сторону быть не должно. Обратный клапан можно приобрести отдельно или взять с аквариумного компрессора. Непосредственно перед установкой нужно подуть в него. Ту из сторон, которая не будет пропускать воздух, прикрутить к насосу, а вторую — к трубке. Следует отметить, что устройства вполне хватит для удовлетворения потребностей в быту, но для создания глубокого вакуума оно не подойдет ввиду малой мощности.

Система вакуумной упаковки продуктов своими руками

Система вакуумной упаковки продуктов своими руками

Ну вот, после некоторого числа экспериментов можно сказать, что работа над бюджетной системой вакуумирования продуктов завершена.

Купить готовый вакуумный упаковщик дороговато. Отдать 8-10 тыс. руб. за устройство, которое нужно не каждый день, а только несколько раз в году, меня отговорила жаба. Поэтому я решил сделать его сам. Оговорюсь сразу — результат не идеальный. Весь процесс требует некоторой сноровки. Иногда не герметичный пакет приходится перепаковывать. Но это все равно дешевле, чем покупать готовый упаковщик. По сути, можно обойтись и без компрессора (см. фото 1). Думаю, вполне подойдет ручной вакуумный насос (см. фото 2) или переделанный велосипедный. Возможно, даже подойдет и обычный пылесос или электронасос для надувных матрасов…

А для запайки пакетов я использовал… запайщик пакетов (см. фото 3)! Такие штуки есть во многих крупных супермаркетах. Ими запаивают в мешки сумки покупателей, чтобы они туда не положили чего не надо. Я купил такое устройство еще до кризиса, с рук. Досталось за копейки. Сейчас, конечно, дороже обойдется.

Осталось собрать все это в единое целое. Вот тут и возникли некоторые трудности. Откачать воздух и сразу запаять пакет — не так просто, как может показаться. Я присоединил к всасывающему патрубку компрессора шланг. Не забыл и о фильтре (мне совсем ни к чему внутри компрессора крупинки риса или еще какой сор). Присоединил к шлангу наконечник от шариковой ручки. Сперва я делал так: брал пакет с содержимым и запаивал его. Потом отрезал уголок пакета, вставлял туда наконечник и включал компрессор. Воздух отсасывался из пакета, после чего я запаивал уголок. Но такой способ давал сбои. Пакет морщило, запаивался он криво и не герметично. Да и для всех манипуляций одной пары рук не хватало. Поэтому вместо наконечника от ручки я смастерил специальную насадку. Она представляет собой сплющенную с одного конца медную трубку, в которую впаял сложенный пополам и пропаянный с краю кусочек жести. Получилась как бы очень плоская трубка, которая не мешала смыкаться створкам запайщика. Чтобы наконечник не передавливало, внутрь вставил тонкую стальную проволочку (см. фото 4 и 5).

Теперь процесс выглядит так: пакет с содержимым и вставленной насадкой заводится в паяльник и запаивается. Шов прерывается только в том месте, где в пакет входит плоский наконечник (см. фото 6).

Не вынимая пакета, включаю компрессор и откачиваю воздух. Поскольку край пакета все еще зажат в паяльнике, его не морщит. Как только воздух откачался (это видно по тому как перестал ужиматься пакет, и слышно, как стал натужно гудеть компрессор), я аккуратно вынимаю насадку и сразу запаиваю пакет еще раз. Получается герметично и ровно. Для страховки я запаиваю пакет еще раз чуть дальше от первого шва. Для демонстрации я использовал высушенный этой ночью говяжий фарш. Я не собираюсь его долго хранить, поэтому не положил внутрь пакетиков с селикагелем и ржавыми гвоздями). Последний пакет пришлось потом перепаковать (см. фото 7).

Пару слов о пакетах для упаковки. Пакеты подойдут не любые, а именно предназначенные для вакуумирования (см. фото 8). Благо, приобрести и сейчас можно. Я покупаю в фирме, торгующей одноразовой посудой, мешками для мусора, бахилами и прочими расходниками для предприятий питания. В крайнем случае, можно купить такие пакеты через интернет.

Выбирая пакеты, берите те, что плотнее. Если для мягких продуктов разницы нет, то «колючие» (длиннозерный рис, овес, гречка) могут «проткнуть» пленку. Звучит странно, но я с таким сталкивался

Пленка пакета при вакуумировании натягивается и твердое содержимое при неосторожном обращении (например, при падении на твердую поверхность) вполне может ее повредить. И пакет через некоторое время «раздует»

Если все сделано правильно, то упаковка будет сохранять продукты очень долго. У меня двухкилограммовые упаковки риса и гречки лежат уже третий год. Плоские и твердые, как кирпич. За вкусовые свойства не поручусь, еще не открывал, но ни жучков, ни плесени не видно. Прошу прощения за скудость и качество фотографий. Процесс занимает все руки, и камеру держать уже нечем!

Переделка компрессора

Существуют специализированные бытовые приборы по созданию вакуума. Они способны откачать воздух из упаковки и герметично запечатать ее. Но стоимость домашнего оборудования довольно высока. А между тем умельцы уже давно придумали, как сделать вполне продуктивный насос для откачки воздуха, используя вакуумный компрессор.

Компрессор для вакуумаИсточник ebayimg.com

Из холодильника

Если под рукой оказался сломанный холодильник или кондиционер, но с еще действующим компрессором, то последний можно переделать под бытовые нужды, для создания вакуума. Конечно же, большие объемы устройство не переработает. Но откачать воздух из упаковки вполне пригодно. И не только.

Действия необходимо выполнить минимальные:

  • Нужно ножовкой по металлу отпилить медные трубки, которые подключали прибор к испарителю и конденсатору. Необходимо оставить концы не больше 3-5 см.
  • Компрессор закрепляется для устойчивости на широкой доске.
  • Далее для эффективного использования создается узел контроля и управления. Он состоит из двух латунных тройников, которые соединены последовательно. С обоих концов устанавливаются обычные штуцера. А на вертикальные отводы навинчивается манометр и запорный кран.
  • Узел контроля надежно закрепляется на подставке.
  • Дюритовым шлангом соединяют компрессор с первым штуцером. Для прочности применяют хомуты.
  • На второй штуцер надевают шланг, на котором будут закрепляться приспособления для решения задачи.

Вакуумник из холодильного компрессораИсточник usamodelkina.ru

Например, для стабилизации древесины шланг одевается на штуцер, который закреплен в обычной металлической крышке для закатывания консервации. В банку заливается полимер и помещается деревянная деталь. Необходимо, чтобы жидкость полностью покрыла древесину.

Крышка плотно навинчивается на банку, а компрессор включается в сеть. Прибор отсосет весь воздух из емкости и тогда во все поры древесины поступит полимер. Для продуктивной работы оборудования необходимо лишь грамотно подсоединить его к сети. А перед выключением прибора не забывать медленно приоткрывать запорный кран, чтобы сбросить вакуум.

Аквариумный компрессор

Можно сделать малопроизводительный вакуумный насос из компрессора от аквариума. В устройстве есть маленький электродвигатель, который приводит в действие мембранный микронасос. Вот с последним и нужно поработать.

Компрессор для аквариумаИсточник main-cdn.goods.ru

Необходимо проделать следующие действия:

  • С помощью отвертки снимается крышка с корпуса.
  • Пинцетом и ключом отсоединяется тяга от мембраны.
  • Насос вынимается из гнезда и от него отделяется клапанная группа.
  • Необходимо поменять клапана местами.
  • Поскольку после операции крышка плохо становится на место, то необходимо немного спилить один из ее углов.

Аппарат собирается в обратном порядке.

Прибор получается очень маломощный, способный решить лишь самые простейшие задачи. Но если решено приобщить его к делу, то лучше на подводящем шланге установить бензиновый фильтр от автомобиля. Он убережет мембранный узел от пыли и влаги.

Автомобильный

Немного повысить мощность прибора можно если применить китайский насос для подкачки шин у легкового автомобиля. Производительность поднимется совсем немного, поскольку поршневой узел слишком мал. Но переделать прибор в вакуумную помпу легко.

Насос для подкачки шинИсточник static3.car.ru

Достаточно приклеить к отверстию выпускного клапана трубку из пластика. Использовать можно клеевой пистолет. Далее на всасывающей стороне устанавливается фильтр и по желанию манометр. Но чтобы пользоваться прибором необходимо смонтировать двенадцативольтовый источник постоянного тока.

Намного лучше подойдет для переделки китайский компрессор с производительностью 350 л/мин. Агрегат можно использовать в качестве полноценного вакуумного упаковщика или формовщика. Потому что он способен почти мгновенно создавать вакуум на глубину до 1 Бар.

Чтобы сделать вакуумный насос для откачки воздуха, нужно:

  • На головке цилиндра открутить воздушный фильтр.
  • Вместо него необходимо собрать узел из последовательно подсоединенных ресивера, манометра и автомобильного бензинового фильтра.
  • Собранный узел шлангом подключается к головке цилиндра компрессора.
  • На штатном ресивере необходимо вывернуть пробку для слива конденсата.

В качестве последнего рекомендуется применять стандартный пропановый баллон, емкостью в 50 литров. Он будет осушивать откачиваемый воздух. А также в момент запуска агрегата сгладит скачок давления.

Компрессор с ресиверомИсточник gmautoservice.ru

Коротко о главном

Использование вакуумного насоса в бытовых целях может быть реализовано двумя путями. В первом случае, на базе любого компрессора можно собрать прибор, который будет откачивать воздух. Его можно применить в разных сферах. И самая распространенная – это создание вакуумной упаковки для продуктов или вещей.

Во втором случае можно осуществлять условно бесплатный полив на приусадебном участке. Причем способов воплощения великое множество. Можно сделать ручную помпу, от самой простой и дешевой, но малоэффективной конструкции до вполне продуктивного насоса.

Для этого придется собрать устройство с поршнем, который будет создавать вакуум в камере. А отсутствие воздуха в системе позволит замещать его водой, которая сразу же начнет притягиваться, заполняя трубопровод.

Можно проявить смекалку и позволить природе работать вместо себя. Конструкции, использующие солнечную или тепловую энергии, сами заставят воду поступать в емкость. Также можно продуктивно найти применение для энергии набегающей на берег волны.

Оценок 0

Ремонт вакуумного насоса

В работе вакуумного насоса своими руками, как и любого другого механизма, могут иметь место всевозможные сбои.

От этого не застрахованы даже водокольцевые установки, считающиеся наиболее надежными.

Если имеющийся у вас насос стал работать с меньшей производительностью или вообще не включается, это может быть вызвано одной из нескольких причин.

Электродвигатель неисправен или неправильно подключен

Одна из распространенных ошибок – нарушение схемы подключения. Но прежде всего нужно проверить, подается ли питание, ведь сетевой провод может быть сломан или перебит. Наличие электричества проверяем похожим на отвертку пробником-индикатором.

Если пробник светится и провода подсоединены верно, насос нужно отключить от сети, после чего его двигатель отсоединяется от нагнетательного механизма. Снова подаем питание. Если мотор начал вращаться, значит причину аварии нужно искать дальше. Если нет – двигатель неисправен и его нужно нести в мастерскую.

Падение производительности или отказ вакуумного насоса может быть обусловлен низким качеством электроснабжения. Особую чувствительность в этом отношении проявляет импортная техника. Если подобные проблемы имеют место, подключайте насос через стабилизатор.

Нарушилась соосность между приводом и валом нагнетательного механизма

В большинстве случаев перекос устраняется путем установки прокладок под двигатель или нагнетательный механизм.

Иногда даже после восстановления соосности насос не работает.

Осмотрите муфту, возможно, она смещена или деформирована.

Деталь нужно установить на место или заменить на новую.

Заклинило рабочий элемент в нагнетательном механизме

Как правило, эта проблема бывает вызвана присутствием загрязнений в откачиваемой среде. Чтобы устранить неисправность насос нужно разобрать и тщательно почистить.

Вышел из строя подшипник в одном из опорных узлов

Такое явление, как правило, сопровождается необычно громким шумом или сильной вибрацией. Отслуживший свое подшипник следует заменить.

На рабочих элементах появилась накипь, которая мешает насосу нормально работать

Данная проблема характерна для водокольцевых насосов, которые в качестве рабочей (сервисной) среды используют воду. Чтобы реанимировать агрегат, солевые отложения следует удалить посредством одного из специальных составов («Антинакипин», ВД-40 и др.).

Насос работал в режиме перегрева, вследствие чего некоторые из его деталей быстро износились

Применение даже самых современных антифрикционных материалов, например, тефлона, не способно компенсировать в полной мере отсутствие смазки, так что при работе таких устройств за температурным режимом нужно следить очень внимательно.

Если же перегрев все же имел место, вышедшие из строя детали подлежат замене.

Утечка рабочей среды или ее избыток

Снижение производительности водокольцевого насоса может быть вызвано падением давления сервисной жидкости, обусловленным ее утечкой. В этом случае необходимо заменить уплотнитель в отверстии (в месте прохождения вала).

Выбирая вакуумный насос водно-кольцевого типа, отдавайте предпочтение моделям с торцевым уплотнителем, а не сальниковой набивкой, которая считается устаревшей.

Если же состояние уплотнителя пока является удовлетворительным, значит утечка происходит через фланцевые присоединения – необходимо заменить имеющиеся там прокладки.

Также слишком интенсивный расход рабочей жидкости может быть связан с чрезмерным износом деталей.

Обычно это означает, что насос уже отслужил положенный срок и его пора менять. Но не стоит с этим торопиться, ведь агрегат может быть еще ремонтопригодным.

В этом случае необходимо будет заменить только наиболее изношенные детали.

Высокое давление сервисной среды, обусловленное ее избытком или перегревом, также отрицательно сказывается на производительности прибора. Если вернуть ее параметры к оптимальным значениям, насос заработает с прежней силой. Если температура в норме, значит нужно уменьшить подачу воды или устранить противодействие со стороны напорного трубопровода – там может быть не полностью открыт вентиль либо имеются чрезвычайно высокие потери на трение.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
