Вариант вибратора для бетона из перфоратора

Устройство и как работает прибор

При сооружении бетонной конструкции немаловажно соблюдать технологию, иначе изготовленная конструкция будет не прочной, и прослужит не долго. Однако такая конструкция для того и сооружается, чтобы обеспечивать высокую прочность сооружения, а также продолжительный срок службы

Чтобы достичь этой прочности, во время заливания жидкой бетонной смеси требуется удалять пузырьки воздуха, а также уплотнять бетон. Раньше для этого применялись длинные палки, которые вставлялись вглубь раствора, и вручную вибрировали, создавая колебательные движения.

Читать также: Какие пресс клещи выбрать для наконечников

Способ удаления воздуха из бетонной смеси при помощи длинной палки уже давно не актуален, так как для этого были изготовлены специальные устройства — вибраторы. Это инструмент, создаваемый колебательные движения высокой частоты. Они способствуют нарушению связи между мелкими частицами бетона, осуществляя их уплотнение. Вибратор для удаления бетона обладает целым рядом преимуществ, так как позволяет одновременно выполнять следующие действия:

  1. Удаление влаги и воздуха из смеси, повышая тем самым прочностные показатели сооружения
  2. Равномерное заполнение смесью опалубки
  3. Ускоряется процесс затвердевания бетонной смеси
  4. Устранение пустот, негативно влияющих на прочностные показатели конечной конструкции
  5. Увеличивается срок службы постройки
  6. Получение однородной бетонной массы, что делает сооружение равномерно прочным
  7. Исключается необходимость заливать бетон послойно

Конструктивно вибратор представляет собой насадку, которая подсоединяется к электроинструменту. Непосредственное приспособление называется вибрирующим наконечником, который соединяется с электрическим двигателем при помощи специального гибкого шланга. Насадка имеет простейшую конструкцию, а покупать специализированный инструмент — это дорого. Чтобы не пришлось использовать длинную палку, рекомендуется сделать вибратор своими руками, и подключить его к перфоратору или дрели.

Как сделать из перфоратора вибратор для бетона

Если планируется заливать фундамент или стену из железобетона, то в таких ситуациях не обойтись без такого важного инструмента, как вибратор. Основным предназначением такого инструмента является удаление воздушных полостей и улучшение свойств раствора

При помощи вибратора можно сделать смесь однородной, а также удалить из нее воздух и влагу, повысив эффективность проводимых работ. Вибратор относится к категории тех инструментов, которые используются не очень часто. Чтобы не покупать такой инструмент при проведении разовых строительных работ, можно изготовить вибратор для бетона своими руками из перфоратора. Как это сделать, узнаем подробнее.

Принцип работы и конструкция

Вибратор повышает плотность бетонного раствора, что приводит к увеличению прочности всего строения. Принцип работы инструмента заключается в создании высокочастотных колебаний, которые нарушают связи между частицами раствора, изменяя тем самым его параметры. Это позволяет добиться следующих эффектов:

  • Из раствора удаляется избыточная влага и воздух.
  • Повышается прочность бетона благодаря устранению пустот.
  • Возрастают показатели текучести и однородности смеси.
  • Обеспечивается равномерное заполнение формы.
  • Ускоряется процесс затвердевания бетона.
  • Увеличивается прочность и долговечность сооружения.

Устройство инструмента предельно простое, и самодельный вибратор можно изготовить в короткие сроки, затратив на это минимум средств. Конструкция состоит из вала с двигателем, вибронаконечника и специального вибромеханизма.

Безусловно, эффективность работы во многом определяется качеством использовавшейся для сборки базы.

Создание вибратора из перфоратора

Из перфоратора вибратор можно собрать аналогично различными способами. Агрегат с гибким валом делают рассмотренным выше способом. Для этого нужно использовать электроинструмент мощностью более 1500 Вт. Работать при этом он будет во вращательном режиме.

Другой вариант преобразования перфоратора в поверхностный вибратор заключается в изготовлении специальных трамбовочных насадок. Для этого понадобятся:

  • ненужная насадка на перфоратор (например, бур, пика, лопатка) с целой хвостовой частью, которая не выскакивает с патрона;
  • фрагмент стальной пластины толщиной 5-7 мм (достаточно куска 0,5 на 0,5 м);
  • арматурный прут сечением от 1 до 2 см (можно использовать и прямоугольные либо квадратные стержни из металла подходящих размеров), длиной до 1,5 м.

Желательно, чтобы металлическая пластина и арматура была изготовлена из нержавеющей стали, потому что бетон выступает агрессивной средой.

Алгоритм изготовления насадки следующий:

  • болгаркой отрезают от приготовленного листа металла прямоугольный фрагмент (или квадратный) нужного размера, а от арматуры – кусок такой длины, чтобы он доставал до дна установленной под заливку формы (опалубки);
  • с помощью сварки соединяют приготовленные детали;
  • от ненужной насадки отрезают хвостовую часть;
  • хвостовик приваривают к свободному концу арматуры.

После проделанных манипуляций насадка готова к применению. Уплотнение бетона будет происходить при работе перфоратора в ударном режиме. Плиту наконечника можно ставить как на поверхность залитого раствора, так и прислонять к опалубке: под действием колебаний рабочая смесь будет утрамбовываться.

На практике применяют также еще более упрощенный вариант: используют прут сваренный с хвостовиком насадки (без пластины) соответствующий по длине высоте опалубки. При этом процесс утрамбовывания происходит аналогично ручному штыкованию, но по производительности превосходит его.

Вибратор для утрамбовывания бетонного раствора, созданный своими руками из подходящего по характеристикам перфоратора либо электродрели достаточно эффективен. Он способен заменить при небольших объемах работ заводское оборудование. Преобразование состоит только в изготовлении насадки. Сам процесс создания не требует особых финансовых вложений, навыков и знаний, а также не занимает много времени. При этом достать нужные материалы не составляет особого труда. Если необходимо собрать гибкий вал, то подойдет даже трос для чистки канализации, а в качестве защиты на него можно надеть армированный шланг.

Виды вибраторов для бетона

В плане устройства встречаются вариации приборов. Так, глубинный вибратор для бетона «носит» двигатель прямо в наконечнике. Там же располагаются эксцентрики. Напряжение к аппарату подводят по гибкому шлангу. Последний идет от электронного преобразователя.

Глубинный аппарат — погружной вибратор для бетона. Такой вводят в «тело» бетонной заливки. Вибробулова к корпусу прибора может крепиться не только через гибкий вал в виде резьбы, но и жестко. Кроме того, глубинные аппараты делятся на:

  • Ручные. В таких длина наконечника со шлангом начинается от метра и заканчивается на двух с половиной. Аппараты группы компактны, легки. Это портативный вибратор для бетона со встроенным двигателем электрического типа. С техникой удобно работать вручную, отсюда и название. Однако, при уплотнении больших объемов бетонной смеси вибраторы категории малоэффективны. Мощность приборов не превышает 1-го киловатта. Двигатели в машинах асинхронные. К моторам присоединены дебалансы. От них и исходят колебания, поступая в присоединенную к корпусу прорезиненным рукавом булаву.
  • Переносные. Для таких типичен гибкий вал. Он позволяет мотору аппарата стоять неподвижно. Следовательно, вал должен быть длинным. Минимум – 4 метра. Этого достаточно для уплотнения фундаментов частных домов. При меньших размерах вала можно не дотянуться до нужной точки, не погрузить булаву на заданную глубину. Максимальная длина шланга в переносных вибраторах превышает 10 метров. Сами аппараты массивные, крупные и мощные. В отличие от ручных, переносные уплотнители дают широкий радиус действия по нескольку метров во все стороны.

Доступнее и распространеннее глубинных являются внешние вибраторы для бетона. Именно их строение описано в первой главе. Модели класса делят на внешние и наружные. Последние передают вибрации через боковины опалубки, а первые воздействуют на раствор сверху.

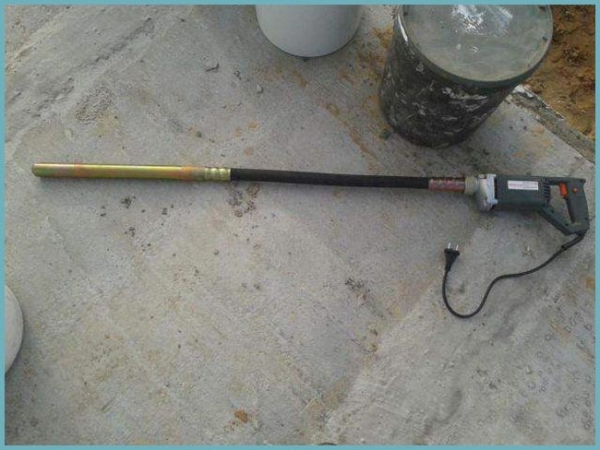

Глубинный вибратор для бетона

Следовательно, и классификация на глубинные и внешние машины касается способа воздействия на строительную смесь. Еще одна классификация вибраторов обусловлена видом используемого в приборе двигателя. Электрический – самый распространенный, но не единственный. Есть, так же, приборы с:

  • Гидравлическими двигателями, преобразующими в механическую энергию силу воды
  • Пневматическими двигателями, получающими энергию от сжатого воздуха
  • Моторными движками с приводом от двигателя внутреннего сгорания

Двигатели героя статьи подразделяются не только по типу, но и мощи. Электрический вибратор для бетона на 220 вольт, к примеру, считается бытовым. Для промышленных объектов, крупных строек берут приборы с движком на 380 вольт.

Вибратор для бетона из ручной дрели

От потребляемой мощности зависит сила вибраций, их распространение в бетонной смеси. Есть еще одна классификация уплотнителей для бетона. Разбирается характер колебаний, даваемых агрегатами:

  • Низкочастотные вибраторы подходят для работы с крупнофракционными смесями, в коих добавлены гравий и щебень внушительных размеров. Такие хорошо уплотняются при 3500 колебаний в минуту.
  • Среднечастотные приборы выдают от 3500 до 9000 колебаний в минуту. Столько нужно для эффективного уплотнения смесей со средней фракцией частиц.
  • Высокочастотные вибраторы нужны для работы с мелкозернистыми составами бетона, выдают от 10000 до 20000 колебаний в минуту.

Уплотнители бывают не только заводскими, но и самодельными. Часто, к примеру, делают вибратор для бетона из перфоратора. Работая в режиме удара, тот совершает высокочастотные возвратно-поступательные движения.

Достаточно добавить к аппарату арматурную пику в виде насадки и можно проникать ей в толщу бетона. Вибрация от перфоратора перейдет по пруту в смесь. Дополнительная насадка для вибратора для бетона при работе с горизонтальными конструкциями не нужна.

Глубинный вибратор для бетона с разными по размеру насадками

Обходятся штатным «носом» перфоратора, закрепляя прибор на опалубке с помощью стальной шайбы. Главное, подобрать ее диаметр. Закрепить перфоратор нужно так, чтобы насадка была под небольшим углом к горизонту.

Действие прибора распространится примерно на метр в обе стороны. Чтобы проработать весь фундамент, нужно переносить перфоратор, закрепляя все на новых и новых местах. Использовать уплотнитель, кстати, можно не только в работе с фундаментами, но и при заливке стяжек полов, колонн и прочих конструкций из бетона.

Вибратор своими руками — возможно ли это?

Вибраторы, устраняющие воздушные образования и удаляющие излишки влаги, возникающие в результате смешивания бетонного раствора, многие домашние умельцы приспособились изготавливать из дрели и даже из перфоратора.

Вибратор на основе дрели

Рассмотрим поэтапно весь процесс изготовления такого вибратора своими руками.

Из стальной заготовки (трубы) вырезается насадка длиной около 0,5 м и диаметром, равным 40 мм.

Должен использоваться только этот материал, так как только он выдерживает агрессивную среду бетонной смеси. Само устройство изготавливается из пятнадцатимиллиметрового стального стержня, его назначение — подводить вращательные движения, образуемые дрелью. К стержню, находящемуся внутри конструкции, при помощи сварки присоединяется еще один.

Готовая центральная часть устройства, изготовленная своими руками, должна быть закреплена с внутренней стороны так, чтобы она могла беспрепятственно вращаться.

Для ее крепления используются подшипники. Через отверстие на стержне трубки, просверленного внутри конструкции, присоединяется привод

Большое внимание необходимо уделить защите от загрязнений подшипников, благодаря чему продлится срок службы работы механизма

С передней части агрегата отрезается небольшая часть стержня. Модель подшипника нужно будет выбирать, учитывая дальнейшие значительные нагрузки на него.

На одну из сторон трубки вибратора прикрепляется втулка, которая будет преобразовывать движение вращения самого стержня. Таким образом, с внутреннего вала на дрель передастся движение вращения, которое потом преобразуется в вибрацию для трубки внешней стороны. Наконечник стержня будет удерживаться за счет закрепленной на конце привода втулки, упирающейся в подшипник. После правильного и точного монтажа всех элементов данный прибор может использоваться по назначению.

Как и из чего сделать вибратор в домашних условиях

При необходимости устройство применяется в качестве наружного, рабочую часть при этом прикладывают к опалубочным конструкциям. Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы.

Технология во втором случае более сложная, для сборки потребуется:. Главной целью является получение булавы со смещенным центром тяжести, именно поэтому к эксцентрику приваривают квадратный стержень.

Все детали обычно подбирают под размеры вала и подшипников, при необходимости их подгоняют на токарном станке. В итоге центральный элемент должен свободно вращаться и передавать колебания куску трубы. С дрелью такая насадка соединяется стальным тросом, для обеспечения нужной фиксации на одном его конце выполняется соответствующая резьба. Все элементы передачи закрываются гибкими полимерными трубками, механизм должен быть надежно защищен от попадания внутрь бетона, периодически все стыки проверяют на предмет герметизации.

Такой прибор рекомендуется при послойной заливке конструкций, дрель уступает в мощности перфоратору. На отработку одного участка требуется около 20 секунд, расчетная зона воздействия обычно в раз больше диаметры вибрационной насадки. Трубу следует погружать в раствор плавно и вынимать без рывков, после чего инструмент переносят на соседний участок.

Уплотнение считается успешным при осадке монолита на несколько см и выступании на его поверхности цементного молочка.

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:. При подборе частоты и амплитуды колебаний у самостоятельно собранных глубинных вибраторов стоит ориентироваться на инструкцию к электроприборам, вид и ожидаемую подвижность бетона. Время обработки напрямую связано с этими же критериями: жидкие растворы не нуждаются в длительном уплотнении, в противном случае они расслаиваются, из тяжелых воздух выгоняется не менее 2 мин.

Существует прямая связь между объемом уплотняемого бетона и требуемой мощностью, при риске перегруза перфораторы и дрель быстро выйдут из строя. Устройства, изготовленные своими руками, чаще всего относятся к погружному типу и плохо подходят для больших площадей и монолитов.

Более того, на таких участках специалисты рекомендуют применять либо прессы, либо 2 вибрационных механизма как минимум, как с целью ведения работ в нужном темпе при отказе или перегреве одного из них, так и для сокращения сроков. Из-за потребности в высокочастотных направленных колебаниях чаще всего круговых их сборка своими силами без наличия асинхронного двигателя невозможна.

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель.

Специально покупать дрель или перфоратор нецелесообразно. Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели. Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность.

Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:. Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы. Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному.

Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:. Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком.

Для изготовления используем следующую технологию:. Длину стержня, продетого в гильзу, выбирают так, чтобы последний при вращении мог создавать вибрацию, ударяясь о стенки последней. Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику.

Вибратор для бетона из ненужного хлама

При заливке фундамента или других бетонных конструкций внутри неизбежно остаются пустоты, в которых находится воздух. Если не утрясти бетон, его прочностные характеристики снизятся, как и срок службы. Для небольших строений вполне подойдет самодельный инструмент, который будет достаточно эффективен в работе.

Чтобы его изготовить, нужно заранее подготовить:

  • стальную гофрированную трубу с пластиковой оплеткой на 15 мм;
  • старую коронку на 16 мм;
  • смазку (солидол, литол и т.д.);
  • провод (например, ВВГ 6 кв. мм).

Инструкция по изготовлению

Вначале от трубы отрезают кусок нужной длины, с одной стороны вставляют в него заглушку – коронку. Чтобы она держалась крепко, предварительно немного раздвигают стенки гофры.

После отрезают кабель длиной чуть больше, чем труба. Один его конец загибают на 2-3 см, наносят на кабель смазку. Загнутой частью вставляют провод в трубу, пока он не упрется в коронку с внутренней стороны.

Чтобы самодельный вибратор правильно работал, одной рукой надо придерживать гофру. Кабель станет вращаться, передавая вибрацию на коронку. Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги.

Устройство и как работает прибор

При сооружении бетонной конструкции немаловажно соблюдать технологию, иначе изготовленная конструкция будет не прочной, и прослужит не долго. Однако такая конструкция для того и сооружается, чтобы обеспечивать высокую прочность сооружения, а также продолжительный срок службы

Чтобы достичь этой прочности, во время заливания жидкой бетонной смеси требуется удалять пузырьки воздуха, а также уплотнять бетон. Раньше для этого применялись длинные палки, которые вставлялись вглубь раствора, и вручную вибрировали, создавая колебательные движения.

Читать также: Расчет подачи при токарной обработке

Способ удаления воздуха из бетонной смеси при помощи длинной палки уже давно не актуален, так как для этого были изготовлены специальные устройства — вибраторы. Это инструмент, создаваемый колебательные движения высокой частоты. Они способствуют нарушению связи между мелкими частицами бетона, осуществляя их уплотнение. Вибратор для удаления бетона обладает целым рядом преимуществ, так как позволяет одновременно выполнять следующие действия:

  1. Удаление влаги и воздуха из смеси, повышая тем самым прочностные показатели сооружения
  2. Равномерное заполнение смесью опалубки
  3. Ускоряется процесс затвердевания бетонной смеси
  4. Устранение пустот, негативно влияющих на прочностные показатели конечной конструкции
  5. Увеличивается срок службы постройки
  6. Получение однородной бетонной массы, что делает сооружение равномерно прочным
  7. Исключается необходимость заливать бетон послойно

Конструктивно вибратор представляет собой насадку, которая подсоединяется к электроинструменту. Непосредственное приспособление называется вибрирующим наконечником, который соединяется с электрическим двигателем при помощи специального гибкого шланга. Насадка имеет простейшую конструкцию, а покупать специализированный инструмент — это дорого. Чтобы не пришлось использовать длинную палку, рекомендуется сделать вибратор своими руками, и подключить его к перфоратору или дрели.

Вибратор на основе перфоратора

Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику. Устройство удобно использовать для прохождения толщи бетонной массы, когда заливают вертикальные стройконструкции, типа фундамента свайного. Главное, выбрать насадку оптимальной длины.

Если обработке подлежит большая поверхность, то делать нужно вибратор площадочного типа. Для него потребуется площадка из нержавеющей стали и каркас, чтобы закрепить перфоратор. Важным моментом является прочность соединений в самодельном агрегате, гарантирующих обеспечение нужного давления на бетонную массу и выдерживающих нагрузку от вибрации.

Если вибратор используется в горизонтальных элементах конструкции, то насадка должна располагаться по отношению к горизонтали под небольшим уклоном. Достигают этого путем закрепления на опалубке шайбы в качестве опоры для инструмента, в нее вставляют виброузел перфоратора, включают ненадолго и переносят на следующий участок, залитый бетонной массой. Этот метод называется штыкованием. Длину штыка нужно отрегулировать так, чтобы она стала равной глубине формы, где будет проводиться обработка. Для эффективной работы механизма нужен перфоратор с мощностью 1,5 кВт, как минимум.

Вибратор для бетона несложно сделать своими руками

Вибратор для бетона из перфоратора

Естественно, что бетон является главным материалом в любом строительстве. В сочетании с армирующими конструкциями такой материал позиционируется как надежнейшая основа для любого дома. Для того чтобы не покупать дорогостоящее оборудование, а именно вибратор для бетона, ниже мы опишем каким образом можно в домашних условиях собрать простейший и в то же время надежный станок из обычного перфоратора.

Подготовка к изготовлению

Для уплотнения бетона с давних времен применялся метод под названием «штыкование», этот способ является наиболее простым, но в то же время действенным. Пробивание бетонной смеси каким-либо предметом, металлическим стержнем, черенком лопаты и т.д., позволяет устранить из раствора воздух, который крайне нежелателен в строительной смеси. Естественно, что делать это руками очень тяжело.

Самодельное устройство, которое можно использовать как вибратор, способно значительно облегчить задачу и сделать его можно из обычного строительного перфоратора. Большинство знакомых с ручной работой мастеров по строительству имеют у себя дома именно такой инструмент, собранный на базе перфоратора. Для его создания нам понадобятся:

  • сам перфоратор;
  • кусок металлического прута, арматура;
  • толстая пластина из металла большой площадью;

Мощность самого перфоратора должна быть не менее 1,5 кВт. Только тогда вы сумеете работать длительное время без перегрева. Кусок металлического прута или стержня (арматуры), должен доставать до дна залитого цементного блока, иначе говоря равняться глубине заливаемого раствора. Первая сторона арматуры обрабатывается таким образом, чтобы ее можно было вставить в патрон перфоратора и защелкнуть. Второй конец прута приваривают к металлической пластине достаточной толщины и диаметра (50 — 70 мм.).

Пошаговая инструкция по сборке конструкции

В качестве насадки необходимо применять нержавеющую сталь, бетон – это агрессивная среда и обычное железо выйдет из строя очень быстро. Если же учитывать щебень и песок, фактор прочности станет еще более актуален. Лучше всего брать трубку из стали толщиной около 4 см, в середину которой впрессовывается прут, толщиной 1,5-2 см. К главному стержню приваривается дополнительный, прямоугольной формы. Только так удастся достичь наиболее эффективной вибрации, путем смещения центра тяжести.

Благодаря подшипникам стержень и крепят внутри трубки. Но при этом его вращение ничего не должно затруднять. После, в одном из концов нужно просверлить отверстие, которое и крепится к перфоратору.
Привод соединяем с насадкой при помощи втулки. Второй конец привода фиксируется в держателе дрели / перфоратора. Устройство с включенным двигателем может фиксироваться тисками вблизи обрабатываемого раствора либо находиться в руках.

Сердечник, присоединяемый к перфоратору должен легко вращаться, иначе будет проявляться чрезмерная нагрузка на аппарат. Для этого металлический стержень с обоих сторон оснащается подшипниками. Они набиваются на стержень (см. фото).
Слишком длинный конец в рабочей части стержня, выступающий над подшипником, нужно обрезать, оставив кусок примерно 5-10 мм. Сами подшипники нужно защитить от грязи и пыли, при чем сделать это с обоих сторон

Иначе весь механизм прекратит вращение и быстро выйдет из строя.
Важно! Не пытайтесь сэкономить на подшипниках. Именно от их качества и будет зависеть долговечность конструкции.

Второй конец стержня необходимо, в целях безопасности оснастить защитной втулкой, которая полностью закроет вращающуюся часть.
Соединить перфоратор и рабочий наконечник можно посредством специальной трубки, которая может принимать произвольную форму и в то же время передавать вращающее усилие.

Трубку нужно присоединить так, чтобы с обоих сторон перекрытие составляло около 4-5 см.

Только так представляется возможным правильно передать вибрацию к рабочей части системы. Такая конструкция компенсирует взаимодействие вращательной и ударной силы, с целю предотвращения разрушения патрона перфоратора.

Для более подробного разбора рекомендуем посмотреть эту подробную видео-инструкцию в двух частях:

Бетон хорошо уплотняется. Обработка каждой области раствора может длиться до 3 минут. Можно вести и обработку опалубки бетона, воздействуя на нее снаружи.

Несомненным преимуществом такой технологии выступает ее мобильность, устройство легко взять с собой на любой объект. Также важна дешевизна в производстве, благодаря которой каждый сможет изготовить своими руками устройство без значительных финансовых затрат.

Вывод

Дабы выполнить заливку монолитного цоколя либо обработать большой объем раствора, рекомендуется применять плоское оборудование

Дабы была возможность выполнять подобные работы, важно наличие высокомощного перфоратора, а также каркаса из стали, на котором он будет крепиться. Нельзя забывать и о подготовке специальной площадки из нержавеющего металла

Вибратор, созданный своими руками, конечно не получится использовать во время больших строительств, однако в частном либо личном – вполне. Финансовая экономия абсолютно очевидна.

Вибратор для укладки бетона относится к специализированному строительному оборудованию, используемому с цель улучшения характеристик заливаемых конструкций. Его применение позволяет выгнать из раствора пузыри воздуха, распределить в нем воду и достичь однородной структуры. Минимальная стоимость простых заводских моделей – 1700 рублей, у профессиональных агрегатов она достигает 70000, при проведении разовых работ покупать эти устройства не всегда целесообразно. В ряде случаев проще и дешевле сделать их своими руками с использованием дрели или перфоратора в качестве основного узла.

Принцип работы, особенности технологии

Стандартная схема включает двигатель (чаще всего электрический, но встречаются и бензиновые и пневматические разновидности), передаточный механизм (гибкий или жесткий вал, муфты и крепления) и эксцентрик, зафиксированный внутри колебательной части. Принцип действия основан на выгонке легких пузырьков воздуха из смесей при погружении в них насадки глубинного вибратора или передаче частотных воздействий каким-либо иным путем. Такая обработка позволяет увеличить прочность конструкций на 5 % как минимум, сделать поверхности монолитов и стяжек гладкими и непроницаемыми и улучшить структуру будущего бетона. Достичь таких результатов самому при задействовании обычных железных прутьев крайне сложно, а при ограниченных сроках и вовсе невозможно.

С учетом плотности среды для создания колебаний с достаточно высокой частотой требуется двигатель с мощностью от 1 кВт и выше, в ряде случаев он запитывается от трехфазной сети. В зависимости от типа конструкции все вибраторы разделяются на погружные (они же глубинные, с гибким передаточным валом длиной от 1 до 7 м), наружные (закрепляемые с внешней стороны опалубки) и вибрационные прессы, применяемые на плоских и горизонтальных поверхностях. В частном строительстве наиболее востребована первая разновидность, в том числе из-за того, что ее проще всего собрать на основе имеющихся инструментов. Обработку проводят на стадии заливки и выравнивания бетона.
