Вентиляция в гараже – тонкости устройства и советы по выбору системы вентилирования гаража

Типы вентиляции

Перед тем, как сделать вентиляцию в гараже, стоит изучить ее типы – всего их 3.

Естественная вентиляция в гараже

Простой, дешевый, но вполне эффективный тип. Он использует физические качества воздуха, поэтому даже электрическая вытяжка в гараже не понадобится. Необходимо только 2 отверстия, через которые и будут циркулировать воздушные массы.

Основано естественное проветривание на балансе между грязным теплым и чистый холодным воздухом. Поэтому в минимальной форме понадобится только 2 отверстия. Нагретый воздух с загрязнениями удаляется через верхний канал, а через них поступает свежий холодный.

Немного усовершенствовать систему можно, если построить ее по этой схеме. Здесь через вент.отверстия, сделанные на тыльной стене, воздух будет поступать. Через трубы он выходит наружу. Кстати, в этом случае необходимо закрывать погреб, яму и подвал гаража зимой.

Преимущества:

  1. Это дешево. Понадобятся только канализационные трубы большого сечения.
  2. Минимум работы. Нужно сделать отверстия для труб.
  3. Автономность. От электричества система не зависит.

Недостатки:

  1. Летом, когда температура в гараже сравнится с уличной, эффективность упадет.
  2. Канализационные трубы не будут отапливаться, и их придется чистить.
  3. Не избежать сквозняков.
  4. Придется часто чистить. В закрытом или даже засоренном трубопроводе исчезает тяга.

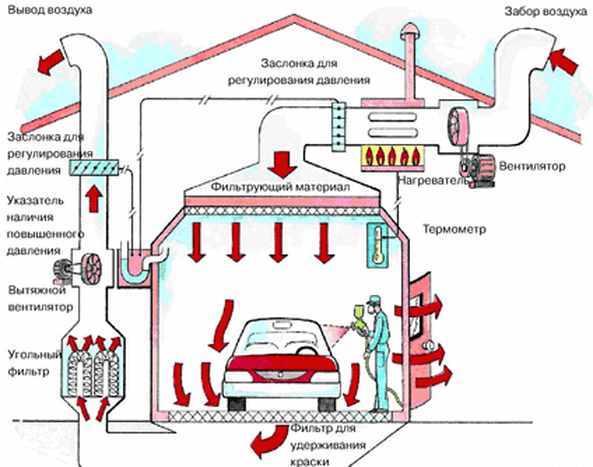

Механическая вентиляция

Также называется принудительной. Эта технология сложнее, но зато работает вне зависимости от температуры и погоды. Кроме труб для нее понадобится:

  1. Воздушный фильтр.
  2. Канальный или осевой вентилятор.
  3. Канальный нагреватель.ю

Работает система просто:

  1. В воздушный канал устанавливается вентилятор. Он будет принудительно выгонять загрязнения из гаража.
  2. Воздух с улицы сначала будет попадать в фильтр, а затем и в нагреватель. Только после он попадает в гараж.

Минусы у такого типа также есть:

  1. Зависимость от электричества. Без него обмена воздухообмена не будет вовсе, поэтому в кооперативах с нестабильной подачей она мало подходит.
  2. Расходы на электричество. Хоть и не значительные. Даже мощный нагреватель с вентилятором будут потреблять не более 700 ватт.
  3. Сложный монтаж.

Комбинированная вентиляция

От естественной она отличается вентилятором на выходе. Он принудительно выгоняет загрязнившийся воздух и увеличивает приток свежего.

Комбинированная система эффективнее естественной, но вот загрязнение трубок происходит быстрее, и чистить их нужно оперативно.

Приточная

Самая примитивная и легкая система воздухообмена. Приточную вентиляцию лучше делать в гараже без подвала. Все же эффективность ее не очень высока.

От естественного типа отличается тем, что работает всего 1 канал. Он отвечает и за приток, и за отход воздушных масс. Из плюсов: максимальная простота. Понадобится только 1 трубка и общие затраты не превзойдут 500 рублей.

Минус же заключается в настройке системы. Перед тем, как сделать вентиляцию в гараже на зиму, придется потратить время на поиск баланса между расположением концов трубки. Высота притяжного канала напрямую влияет на эффективность. К тому же следует учесть среднее выпадение осадкой. Снег может перекрыть входное отверстие и воздух вообще не будет поступать.

Как сделать самостоятельно: пошаговая инструкция

С ямой

Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:

  1. Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
  2. Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.

    Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.

  3. У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.

тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.

Оборудование и материалы

Обязательный инструмент для оборудования вентиляции в гараже — болгарка и перфоратор. После совершения расчётов покупают трубы из пластика или металла. К ним нужны герметик, вентиляторы. Чтобы обезопасить вентиляционные входы/выходы, стоит приобрести крышки и решётки.

Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.

Вентиляторы выбираются в зависимости от типа конструкции:

  1. Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
  2. Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
  3. Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.

Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.

Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.

Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.

Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

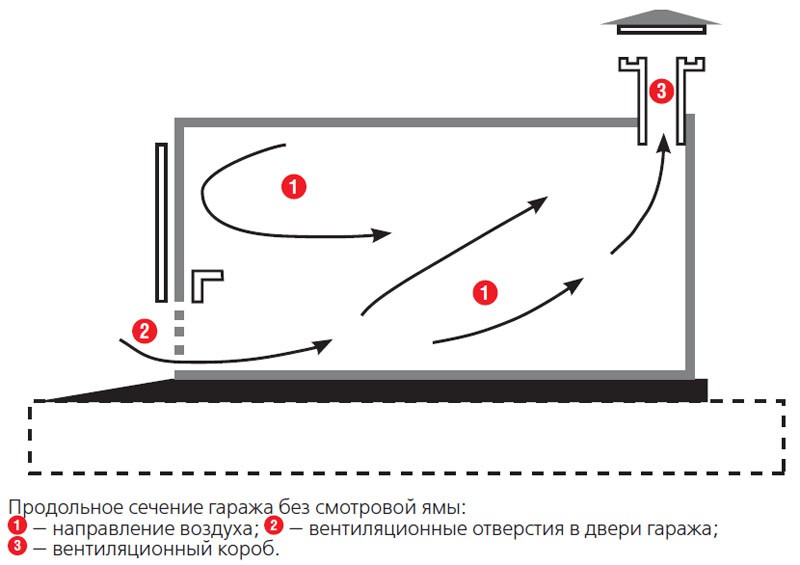

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Схема вентиляции гаража

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

В смотровой яме

Идеально проводить работы непосредственно в момент ее монтажа. В противном случае придется разбивать всю конструкцию и обустраивать заново.

Вентиляция в смотровой яме выполняется за счет создания дополнительного канала сразу после выравнивания дна и стен. Для этого понадобится пластиковая труба. Идеально, если с диаметром сечения не меньше 10 см. Она вставляется в горизонтальную траншею таким образом, чтобы нижний конец почти упирался в дно, и выводится через стену.

В итоге, даже при накинутом сверху помосте обеспечивается отличная циркуляция воздуха. И это — при минимальном вложении сил и средств в проект.

Возможен ли гараж без вытяжки?

Нетрудно себе представить, какие неприятности ожидают владельца гаража при отсутствии в нем вентиляции:

  1. Ядовитые испарения бензина, масла и других технических жидкостей постоянно клубятся в гараже, вызывая недомогание и нанося ущерб здоровью.
  2. Если в гараже имеется подвал, в котором хранится запас овощей на зиму, токсичные пары доберутся и до них. Как следствие, полезнейшие овощи-фрукты превратятся в отраву.
  3. Повышенная влажность от тех же овощей или от присутствия людей спровоцирует появление ржавчины на металлических деталях. Этот же фактор приведет к развитию плесени и грибка. Эти микроорганизмы не только разрушают дерево, кирпич и бетон, но и отравляют воздух своими спорами, вызывая аллергию и множество других заболеваний.
  4. При перепадах температур водяной пар будет превращаться в конденсат. Он быстро приведет в негодность вещи и запчасти, хранить которые надлежит в сухом месте.

Как видно, качественная вентиляция в гараже столь же необходима, как в квартире или в доме.

Особенности принудительной вентиляционной системы

Принудительная вентиляционная система обеспечивается двумя вентиляторами, установленными на приточное и вытяжное отверстия. То есть, для ее монтаж начинается так же, как и при условии применения естественного проветривания.

Необходимо просверлить сквозные отверстия в стенах, установить в них трубы и защитные элементы от грызунов, птиц и осадков. Но, с внутренней стороны строения устанавливаются 2 вентилятора. Использование такой системы эффективно в больших гаражах, а также при имеющихся в них ямах.

Такие системы могут укомплектовываться автоматической системой включения и выключения. К тому же есть возможность дополнительного монтажа нагревательных элементов, которые не дают образовываться наледи в морозные зимние дни.

Одним из самых дорогостоящих, но и эффективных устройств принудительной вентиляционной системы является климатическое оборудование дополнительным обогревом, кондиционированием и фильтрацией воздуха. Но, ее основной недостаток – это дороговизна. Такие устройства часто используются для многоуровневых гаражей, а также к помещениям, пристроенным к домам.

Рациональная вентиляция: делаем выбор

Современное оформление гаража — вентканал с вентилятором защищен решеткой

Еще на этапе составления проекта будущего дома для колесного транспорта нужно выбрать тип воздухообмена: естественный, механический или смешанный (комбинированный). Учитывается:

  • число этажей (уровней) в гаражном помещении;
  • количество авто;
  • наличие смотровой ямы;
  • геометрические размеры помещения;
  • длина воздуховода;
  • площадь гаража;
  • вид строительного материала;
  • количество подсобных помещений, пр.

В зависимости от выбора составляется схема с нанесением размеров, всех функциональных элементов системы вентиляции. Если в качестве эконом-варианта используется натуральный обмен воздухом (аэрация), то для организации параметров микроклимата в теплых гаражах оптимальной считается механическая вентиляция. Она относится к капитальным системам. Требует значительных материальных и физических затрат. Работы с выделением вредных веществ в воздух рабочей зоны (покраска, шлифовка, пр.) нужно проводить только с принудительным обменом воздуха, движущегося со скоростью не менее 2,5 м/с. Такая интенсивность движения не позволят накапливаться вредностям внутри гаража.

Требования к гаражной вентиляции

Гараж – технологически опасное место для нахождения в нём человека.

Из-за стеснённых условий, нагромождения приборами быта и наличия ямы или подвала помещение должно отвечать минимальным нормам, применяемым при проектировании и размещении устройств, полок, навесов, стеллажей, освещения и вентиляции.

На этапе планирования и проектирования строительства гаража в проектной документации должен быть отражен пункт «вентиляция». Множество факторов, а также их резкие отличия, имеют большое влияние при составлении плана вентиляции гаража.

  1. Территориальное расположение здания гаража.
  2. Наличие или отсутствие соседствующих строений.
  3. Присутствие отопительных приборов в помещении гаража.
  4. Размещение подвального помещения под зданием.
  5. Этажность строения (наличие комнаты отдыха).
  6. Размещение внутри гаражного помещения устройств, при работе которых требуется обеспечения непрерывного функционирования принудительной вентиляции.
  7. Наличие или отсутствие окон в гараже.

Как делается вентиляция

Чтобы сделать вентиляцию, прежде всего, вы должны отчетливо понимать, какую сумму денег, вы готовы потратить на это. Ведь если говорить об идеальной и качественной вентиляционной системе, то вы должны понимать, что она обойдется прилично.

Но если таких денег у вас нет, то лучше всего создавать вентиляцию своими руками, учитывая важные тонкости и особенности работы. Лучше всего выбирать, как естественную, так и комбинированную систему вентиляции, так как оба варианта востребованы и распространены.

Естественная вентиляция

Система естественной вентиляции также востребована и популярна, сегодня многие выбирают ее, чтобы лично убедиться в том. Ведь это не только эффективный, но и простой способ для вентилирования гаража, а значит, можно смело воспользоваться им, чтобы лично убедиться, что так и есть.

Схема естественной вентиляции в гараже

Итак:

  • Говоря о притоке воздуха в гараж, то он будет обеспечиваться за счет расположенных со стороны ворот, это касается и приточных отверстий, они в свою очередь, защищены решеткой, жалюзи.
  • Вы должны понимать, что естественная вентиляция – является не только дешевым, но и вполне доступным способом организации воздухообмена внутри помещения. Поэтому всегда можно выбрать именно его, желательно сделать это, еще на стадии проектирования вашего гаража.
  • Приточное отверстие будет расположено у пола, а что касается вытяжного отверстия, то его принято располагать у потолка. Вы должны сделать так, чтобы схема работы была правильной, таким образом, приточные и вытяжные отверстия будут расположены по диагонали.

https://youtube.com/watch?v=j3wKrih6XXA

Комбинированная вентиляция

Важно отметить, что комбинированная вентиляция сегодня пользуется не меньшей популярностью, на самом деле, это не тяжело объяснить, ведь основное преимущество в том, что такая вентиляция оснащена встроенными вентиляторами, а значит, не тяжело догадаться, что схема будет работать по принципу нагнетания давления. Вытяжка комбинированной вентиляции

Вытяжка комбинированной вентиляции

Такая вентиляция отличается долговечностью и надежностью, поэтому многие выбирают именно ее, теперь вы сами должны понять, почему они это делают.
Как только воздух загрязняется, то он покидает помещение, соответственно на его смену приходит свежий воздух, а значит, теперь в помещении будет царить благоприятный микроклимат, что является наиболее важным преимуществом.
Более того именно такая вентиляция славится еще и тем, что она способна функционировать и работать круглый год, а ведь это так важно.

Принудительная вентиляция

Такая вентиляция, как правило, строится на работе двух механизмов, они в свою очередь, функционируют в автоматическом режиме. Механическая вентиляция также пользуется особым успехом на сегодняшний день, ведь она отличается долгим сроком службы и практичностью.

Схема принудительной вентиляции

  • Более того, как утверждают специалисты, такая вентиляция является наиболее эффективной, но в любом случае, каждый из видов вентиляции обладает преимуществами и недостатками.
  • Это значит, что прежде, чем выбирать ту или иную систему вентиляции, вы должны внимательно ознакомиться, как с положительными, так и отрицательными ее сторонами, решая тем самым многие проблемы.
  • Например, любая вентиляция должна выполнять тщательно и качественно одну задачу – удалять водяные пары, которые попали в помещении вследствие дождя или снега.
  • Также обязательно учитывайте и то, что именно вентиляция должна удалять конденсат с потолка, стен, просушивать кузов автомобиля, когда будет совершена езда по мокрым улицам.

Но при этом вы должны понимать, что все это будет сделано только в том случае, если вентиляция действительно станет отличаться высоким качеством и надежностью, поэтому стоит выбирать ее тщательным образом, не забывайте об этом.

Также вентиляция в гараже необходима и для того чтобы можно было насладиться благоприятным микроклиматом в помещении. Для этого нужно понимать, что учитывается и материал, из которого построен гараж. В любом случае, вы должны постараться сделать так, чтобы вы дышали исключительно чистым воздухом.

Как сделать вентиляцию в железном гараже вы теперь можно разобраться. Ведь инструкция есть и указаны асе правила установки.

Проводится и вентиляция кессона в гараже, хотя это и не обязательно. Самое главное в принудительной вентиляции, это правильно подобрать двигатель.

Ведь здесь надо помнить, что не стоит брать по мощности впритык, надо делать запас в сторону увеличения и только тогда механизму будут работать долго.

В заключение

Безусловно, вентиляция в гараже, независимо от того, есть ли в нем погреб или подвал – это довольно важно. И это касается не только сохранности автомобиля или запасов

Главным образом вентиляция гаража защищает жизнь и здоровье самого автомобилиста. Ведь опасность отравления угарным газом достаточно велика. Именно поэтому не стоит экономить время и средства на подобной работе.

Весьма простой способ принудительной вентиляции в железном гараже

Что же касается сохранности овощей в погребе, то работа по устройству вентиляции и здесь не слишком сложна. Вряд ли стоимость простейшей вентиляции выльется в сумму, превышающую затраты на закупку такого же количества овощей. А ведь и своей работы в течение лета будет очень жаль. Именно поэтому стоит детально продумать схему и все же смонтировать в гараже вентиляцию. Ведь эту работу придется выполнить лишь один раз. Зато после, на многие годы пропадет волнение как за сохранность овощей зимой, так и за свое здоровье, которое можно сильно испортить выхлопными газами от работающего двигателя.

Очень надеемся, что информация, изложенная в статье, была полезна. Если же остались вопросы, Вам всегда помогут в обсуждении. Пишите, спрашивайте и делитесь своими советами.

Ну а для закрепления информации предлагаем посмотреть еще одно небольшое видео:
