Вездеход своими руками на шинах из мотоблока

Как сделать своими руками?

Многие народные умельцы так и поступают – собирают спецтехнику в гараже, ремонтном боксе, чтобы сэкономить финансовые затраты и воплотить в реальность свою мечту. Чтобы сделать вездеход из автозапчастей и подручных инструментов, потребуется базовая модель автотранспортного средства, колеса с шинами низкого давления и дополнительные материалы.

Собрать самоделку на колесах можно самому, например, из девятки, с двигателем Lifan. Здесь все зависит от концепции, что в итоге желает увидеть любитель экстремального отдыха. Также потребуются чертежи, чтобы упростить процесс сборки колесного внедорожника. Диски и прочие малозначительные приспособления подбираются на последнем этапе.

Если нет большого опыта, можно сначала попробовать сконструировать небольшой четырехколесный или трехколесный вездеход с мотоциклетным двигателем. В другом случае имеет смысл попытаться сделать мощный внедорожник с колесной базой 6х6, ломающейся рамой, когда переломка конструкции позволит преодолевать любые труднопроходимые участки. Подобные модели считаются универсальными.

Инструменты и материалы

Собрать вездеход собственноручно можно на базе разных машин:

• из ЛУАЗа;
• из Оки;
• из УАЗа.

Потребуется резина низкого давления или гусеничные ленты, узлы, механизмы, инструменты дополнительные материалы. Все зависит от модификации вездехода. Для больших моделей спецтехники рекомендуется выбирать мощный двигатель, чтобы не было проблем в преодолении труднопроходимых участков и при подъемах на склоны. В целях обеспечения высокой прочности металлических конструкций необходимо подготовить сварочный аппарат. К небольшим моделям целесообразно использовать мотоциклетные двигатели или моторы, установленные на мотоблоках Урга, МТЗ, Нева. При постройке большого внедорожника: болотохода, амфибии или универсальной машины для преодоления сухопутных, заснеженных и водных преград следует брать силовые агрегаты из машин УРАЛ, УАЗ.

Изготовление

Собрать мощный вездеход можно на базе определенной модификации автомобиля или по собственным чертежам, если присутствует исключительный талант. Разумно описать этапы сборки, чтобы получить наглядное представление, как сделать модель спецтехники.

1. Подготовленный металлический профиль: трубу, квадрат нарезать согласно размерам.
2. Если предполагаются поездки по сложному рельефу местности, целесообразно продумать концепцию ломающейся рамы. В этом случае потребуется создание независимой подвески: задней, передней, а также использование шкворня.
3. Собрать задний мост, который можно взять от старого автомобиля необходимой конструкции.
4. Сделать подвеску с амортизаторами, подсоединить сложные узлы.
5. Установить двигатель на раму.
6. Поставить сиденье.
7. Закрепить рамную защиту из пластика или металла.
8. Прикрепить колеса.
9. Оборудовать модель электронными приспособлениями.
10. Оснастить навесным оборудованием, системами охлаждения, торможения, зажигания, подачи топлива.

Один из последних пунктов – тестирование вездехода. Подобные вездеходы оснащаются шинами низкого давления. Преимущества таких изделий широко известны – улучшение динамических характеристик машины, успешное преодоление различных преград, минимальное воздействие на грунт. Специальную резину можно купить или изготовить самостоятельно. Второй вариант потребует немалых усилий и терпения.

1. Покрышка очищается от грязи.
2. Когда резина просохнет, наносится новый рисунок протектора.
3. Дальше удаляется лишний металлокорд (внутри покрышки по периметру прорезать резину по меткам – сделать отверстия и вынуть проволоку).
4. Ниже расположения корда подрезать периметр окружности, оттянуть кусок резины и обрезать ножом.

Дальше на поверхности следует удалить основную часть материала до предусмотренного каркаса, обработать наждачной бумагой, приварить трубки или пластины к диску и поставить на место камеру. Если отсутствует опыт в изготовлении вездехода и шин низкого давления, целесообразно воспользоваться помощью опытного механика.

Обзор вездеходов-амфибий на шинах низкого давления представлен далее.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Колеса низкого давления своими руками: модификация самоделок из легкой сельхозтехники

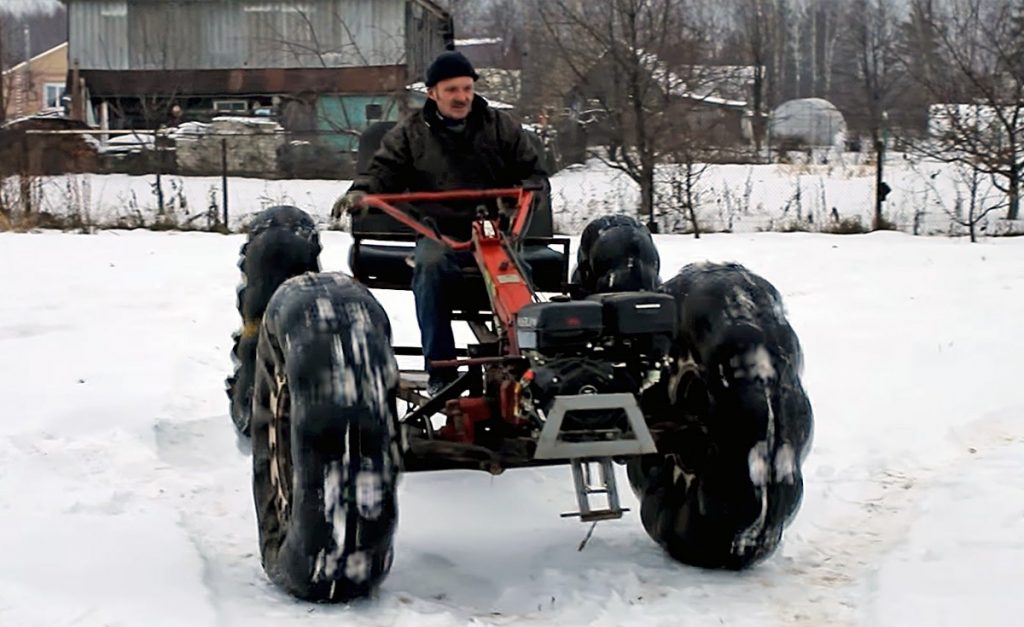

Вездеход из мотоблока с колесами низкого давления, как и классический пневмоход из мотоблока – универсальное решение для наиболее сложных участков, которые обычный внедорожник может не осилить. Чаще всего это заболоченные места, песчаные дюны, дороги с каменистым покрытием. Малое давление (до 2 кг/см2) и огромное количество пневмопространства делают резину эластичнее, что способствует преодолению любых препятствий.

Колеса низкого давления – вещь дорогостоящая, соизмеримая с ценой остальной части караката или болотохода. Поэтому остановимся на том, как сделать самодельную мототехнику – пневмоход, квадроцикл или болотоход на пневмоходу.

Ход работы:

• находим основу – готовые покрышки от грузовой или авиационной техники. Последняя в разы легче и долговечнее. За счет равномерной толщины с ней будет проще работать. Но покрышки от ЗИЛов или ГАЗа тоже достойны внимания;
• удаляем проволочный корд по всему периметру заготовки;
• подрываем и демонтируем протекторный рисунок резины. Вручную это достаточно трудоемко, из-за чего нам понадобится лебедка и острый нож;

после переработки покрышки переходим к формированию нового протекторного рисунка. Следует помнить, что его характер напрямую зависит от типа почвы, по которой он будет ездить. Например, для болотохода подойдет глубокий протектор, для глинистых почв – рисунок, который не будет препятствовать их самостоятельной очистке. На песке для пневмохода жизнеспособными будут узкие канавки. Нанесение нового рисунка выполняют вручную специальным хорошо заточенным ножом. после этого – приступаем к сборке диска;

переформатирование дисков имеет одну важную цель – облегчить их до максимума. Примеры готовых перевоплощений представлены на рисунках ниже;

• собираем запаску;
• накачиваем камеры. Чтобы покрышки были плотно зафиксированы к диску, применяют транспортерное полотно армированного типа.

Подобные рекомендации – прогрессивное решение для любых самодельных машин из мотокультиваторов – караката, квадроцикла, болотохода и даже снегохода. Мы рассмотрели наиболее популярные самоделки с двигателем от мотоблока. Но на этом изобретательность народных умельцев в отношении данного сельхозагрегата не заканчивается. Жители Северных районов давно оценили преимущества аэросаней, мотосаней, снегохода. А минитрактор или мотобуксировщик из мотоблока стал постоянным спутником домашнего хозяйства.

Особенности конструкции

Такие устройства считаются универсальными, поэтому более мощные машины переделывают до небольших тракторов. С таким средством владелец сможет сэкономить денежные средства и получить практичное и удобное устройство. В сельской местности, как правило, преобладают труднопроезжаемые дороги. Да и многие владельцы любят зимнюю рыбалку, а также походы в осенний лес за грибами.

Самодельные транспортные устройства, состоящие из мотоблоков, обладают широким видовым спектром. Положительная черта мини-трактора заключается в его комфортном использовании

При создании такого средства передвижения очень важно учитывать несколько особенностей: смещение главного центра тяжести, увеличение передней оси, а также использование нового дифференциала

В настоящее время в продаже имеются целые комплекты, которые помогают повышать количество встраиваемых в устройство функций.

Для тех кто хочет ездить на сельском участке по снежным дорогам, также хорошо подойдёт этот вариант. Создать снегоход своими руками довольно просто. Самым сложным в этом случае является составление чертежей и монтаж шасси на четырёх колёсах. Особенностью такого транспорта можно считать минимальное давление, которое приходится на поверхность земли. Лучше всего изготовить специализированные сцепки с землёй, исходя из колёс мотоблока.

Для владельцев тяжеловесных машин всё намного легче. Строение транспортного устройства почти незаметно. В этом случае владельцу нужно только закрепить грунтозацепы на поверхности колёс транспортной модели.

Существуют некоторые особенности создания вездехода. Главные детали, которые нужно покупать либо создавать самостоятельно для транспорта на основе мотоблока:

рама — нужна для создания мобильного транспорта в труднопроходимых участках;
задний мост важно использовать дня монтирования задних колёс;
место для посадки водителя — его следует защитить от попадания грязи и воды из-под колёс при езде;
освещение, которое поможет безопасно передвигаться в любое время суток.

Вездеход с основой в виде мотоблока создаётся, как одноместный транспорт. Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм. Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм.

Современные выпускаемые в производство мотоблоки МТЗ, Угра и Нева включают в себя мощность, превышающую 10 лошадиных сил. Такой мощности вполне хватит, чтобы двигаться со скоростью больше 10 километров в час. При езде по непроходимым местам и топким участкам скорость может значительно уменьшаться и доходить всего до 1−2 миллиметров в час.

https://youtube.com/watch?v=cBc__uja2IU

Самодельный вездеход на базе мотоблока своими руками

Классическое определение мотовездехода гласит, что это автомобиль или иной вид транспорта для езды по бездорожью и трассам с любым дорожным покрытием. Вездеход на основе легкой и средней сельскохозяйственной техники, относится к категории мини вездеходов, обладающих малыми габаритами и сниженным весом.

Перед началом изготовления мини вездехода своими руками нужно:

• найти исправный дизельный или бензиновый мотор, тяговый потенциал которого позволит не только перемещаться, но и транспортировать водителя;
• определиться с типом ходовой части. Она может быть гусеничной и колесной. Гусеничный мини вездеход более проходимый. Однако его исполнение всегда на порядок сложнее, да и процесс управления может оказаться не под силу человеку с первичными техническими знаниями.

Полозья и двигатель

В качестве полозьев используются широкие лыжи, которые прикрепляются к рулевой колонке при помощи шарнирного соединения. Для передней подвески стоит использовать амортизаторы от мотоцикла.

Двигатель устанавливается на ведущей части самодельного снегохода. При этом до установки двигателя необходимо решить, что именно использовать – колеса или гусеницы. Каждый из указанных вариантов имеет преимущества и недостатки.

Если будут установлены колеса, вездеход из мотоблока будет более маневренным. Если же сделать гусеницы, проходимость снегохода увеличивается, но при этом он становится более тяжелым.

Как поставить двигатель от мотоблока на велосипед

В зависимости от того, какой формы раму имеет велосипед, мотор крепится либо на саму раму (если треугольная), либо на заднее колесо.

Для установки двигателя на велосипед необходимо поменять заднюю звездочку на звезду большего диаметра. При ее установке обязательны две прокладки – одна между спицами, другая – поверх них.

Далее делается центровка звездочки, чтобы она вращалась равномерно: установить звезду на колесо, вращая, выделять моменты, когда она выступает больше, и подкручивать в тех местах гайки.

Также необходимо установить дроссель и рычаг сцепления на разных ручках руля. Двигатель соединить с рамой, установить цепь.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

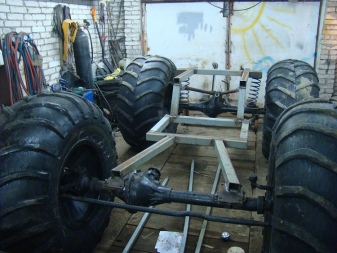

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода

Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».

Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

Колеса низкого давления своими руками

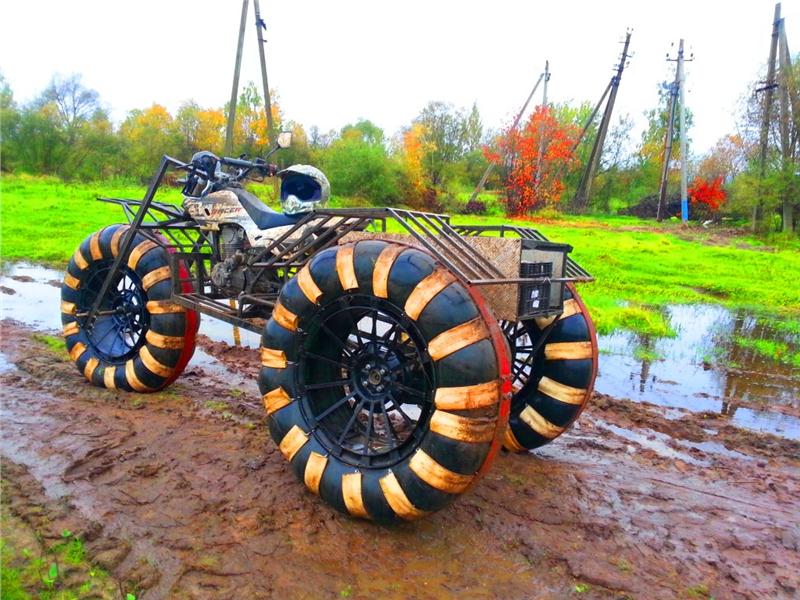

Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

• первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
• второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
• третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
• четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается

Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата

Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.

Особенности самодельного вездехода из мотоблока

Мотовездеход в классическом понимании – это транспорт, предназначенный для передвижения по бездорожью и дорогам вне зависимости от их покрытия. Вездеход из мотоблока отличается небольшими размерами и облегчённой массой.

Перед тем, как приступить к изготовлению мини вездехода своими руками стоит выполнить следующие действия:

• Подготовить работающий двигатель на бензине или дизеле с тяговым потенциалом достаточным для перемещения агрегата и транспортировки водителя;
• Определить ходовую часть – гусеничный или колёсный тип. Мини вездеходы на колёсах менее проходимы, но их изготовить своими руками намного проще, нежели гусеничные модели.

Нужно приобрести или изготовить своими руками ключевые узлы конструкции:

• Раму для крепления всех деталей;
• Задний мост под задние колёса;
• Сиденье для водителя, которое должно быть защищённым от воды и грязи, летящей из-под колёс;
• Освещение для возможности передвижения в ночное время.

Технические характеристики готового вездехода:

• Грузоподъёмность – 200 килограмм;
• Двигатель с мощностью от 10 л. с.;
• Средняя скорость – 10 км/ч.

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Детальные этапы трансформации

• Для начала следует развести колеса с помощью специальных ставок, которые вытачиваются на токарном станке или приобретаются в магазине;
• Затем нужно позаботиться о создании рамы. Указанные детали нередко «одалживаются» у велосипеда или мотоцикла, но не исключается возможность сваривания их из классических водопроводных труб;
• Теперь следует прикрепить эту самую раму к мотоблоку за поворотный шарнир, используя два штифта;
• После нужно разобраться с колесами. Естественно, в качестве наилучшего варианта рассматриваются автомобильные диски для резины (с низким профилем). Они отличаются довольно широким ложе и отличной резиновой камерой, которая будет идеально прилегать к ним;
• Камеры следует выбрать от грузовых машин, тогда в практичности и выносливости устройства сомневаться не придется.

Благодаря такому вот нехитрому способу переделки, можно получить отличный квадроцикл, не нуждающийся в накатанной дороге и не боящийся крутых поворотов и склонов.

В общей сложности можно отметить, что при наличии дополнительных инструментов, материалов, чертежей, видео-уроков и прочего, мотоблок можно полностью переквалифицировать и «вдохнуть в него новую жизнь»!

В наше время мотоблок является не только востребованной сельхозмашиной. Это еще и фундамент для изготовления разнообразных самодельных агрегатов. К категории самых последних принадлежит вездеход или как его еще именуют, квадроцикл, а также каракат. Любое из упомянутых мототранспортных средств найдет себе применение в регионах с непростыми климатическим условиями и попросту в среде приверженцев экстрима. Создать мотовездеход своими руками из мотоблока можно на пневматике и гусеницах. Рассмотрим достоинства и минусы каждого вида.

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте

Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков. Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор

Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

Натяжение цепи регулируется смещением двигателя

Управление снегоходом происходит довольно просто. Для увеличения оборотов двигателя используется ручка газа, которая расположена на руле. Это включает автоматическое центробежное сцепление, в результате чего снегоход начинает двигаться. Поскольку мощность двигателя невелика, то скорость снегохода составляет 10-15 км/ч. Поэтому тормоза не предусмотрены. Чтобы остановиться необходимо сбросить обороты двигателя.

Гусеницы изготавливаются любой ширины. Выбирайте то, что удобнее сделать: узкую, но длинную гусеницу, или широкую, но короткую

Важно помнить, что большая гусеница будет больше нагружать двигатель и усложнит управление снегоходом. Если гусеницу сделать маленькую, то машина может провалиться в глубоком снегу. Вес снегохода со всеми частями получился 76 кг

В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг)

Вес снегохода со всеми частями получился 76 кг. В него вошли: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), ведущий вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Можно уменьшить вес некоторых деталей. Для такого размера снегохода с гусеницей весовой показатель вполне удовлетворительный.
