Воздушный клапан для вентиляции в квартире: принцип действия и модели

Воздушный канализационный клапан

Временами бывает такая ситуация, когда в ванной или туалете просачивается запах из канализации. В нормальном состоянии его отсекают водяные затворы. Это некоторое количество воды, которое остается в изгибе сифона и перекрывает газам из канализации доступ в квартиру. Иногда, при одновременной работе нескольких сантехнических приборов, эти затворы срывает — происходит резкое изменение давления, которое выталкивает воду, канализационные газы прорываются в помещение. Чтобы такие ситуации не возникали, ставят воздушный клапан для канализации. Он нейтрализует большую часть всех перепадов воздушного давления в системе.

Наиболее распространенные виды воздушного клапана на канализацию

Выбор места установки

Выбрать место установки обратного клапана правильно, можно только при соблюдении ряда требований:

при заборе отработанного воздуха в одном месте, независимо от того, соединено оно с шахтой или выходит на улицу, достаточно поставить на входе один клапан;
при разветвленной системе вытяжной вентиляции — имеется несколько самостоятельных вытяжек или окон одного канала — поступают так: на каждую точку забора устанавливается обратный клапан. Такое техническое решение предотвращает перенаправление потоков воздуха, особенно при наличии активной вытяжки на кухне. Для подстраховки в частных домах и коттеджах ставят дополнительный обратный клапан на выходе — предотвращает опрокидывание тяги при сильном ветре;

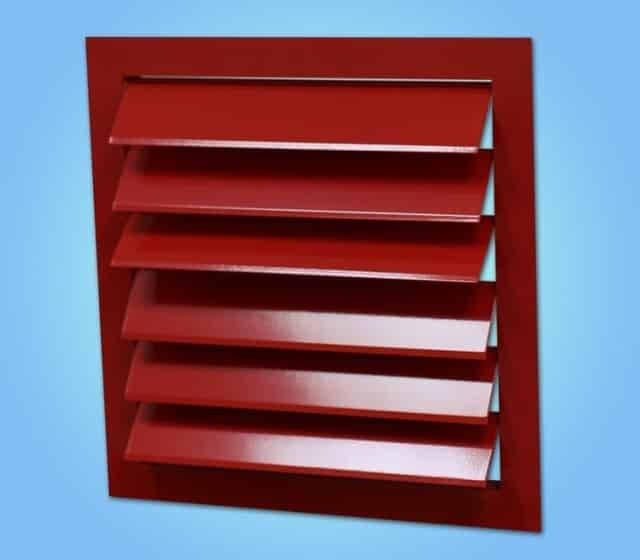

Клапан-жалюзи для установки на выходе вентиляции.

в квартирах обратный клапан устанавливается на стену, в коттеджах допускается установка на потолок. Такие требования объясняются необходимостью регулярного обслуживания устройства — заслонка должна легко открываться/закрываться, а жировой налет с пылью мешают;
ставить на приточно-вытяжную вентиляцию обратный клапан лучше в квартире, исключая малейшую вероятность замерзания заслонки.

Наличие разных схем вентиляции не позволяет в данной статье более подробно рассмотреть вопросы размещения обратного клапана на кухне, ванной комнате, туалете. Для этого требуется отдельный материал.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

тип сечения;
размеры клапана;
используемый материал;
конструкция;
целевое назначение;
марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Клапаны для окон

Для вентиляции квартиры не всегда, получается, вырезать отверстия в стенах, тогда пригодятся изделия для оконного монтажа. Они проще в установке.

Воздушный клапан в оконной раме.

Оконные клапаны воздушного обмена бывают механические с регуляцией влажности в помещении. Состоят из двух частей, которые врезаются в оконный профиль внутри и снаружи. Внешняя часть может быть с фильтром, а внутренняя – с регулятором воздухообмена. Механические клапаны позволяют регулировать количество воздуха изменением размеров щели вручную. Производительность таких клапанов составляет:

15–25 м3/ч для устройств марки Ventair;
до 41 м3/ч у проветривателей Air Box;
20–40 м3/ч для клапанов Vents PO 400;
20–40 м3/ч для гигрорегулируемых воздушных клапанов Aereco.

Объем подачи зависит от разницы давлений с двух сторон устройства. В большинстве квартир воздушный клапан для вентиляции способен предотвратить повышение уровня влажности до предела, при котором происходит ее конденсация зимой на окнах и стенах. Это касается как стеновых, так и оконных проветривателей. Но для обеспечения нормативных объемов притока свежего воздуха в квартиру (который принимается не меньше однократного воздухообмена) их может не хватить.

Нужный объем воздухообмена устанавливается расчетом для каждой комнаты. Иногда в помещении придется монтировать не один клапан. Не забывайте, что функционирование такого устройства сильно зависит от хорошей работы вытяжных систем.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

по материалу изготовления;
по форме;
по способу функционирования;
по месту установки;
по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате

Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
вентилятор в ванной — удалять влажный воздух;
кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Преимущества и недостатки

Приточный клапан обладает рядом положительных качеств:

ненужно постоянно открывать/закрывать окно (продлевается срок службы фурнитуры);
низкий уровень шума;
можно регулировать воздушный поток;
монтаж рядом с радиатором отопления или вверху стены исключает температурные колебания в зимний период;
устройство практически незаметно внутри помещения;
сравнительно доступная стоимость.

Но, есть и некоторые минусы:

нужно сделать отверстие в стене;
в регионах с сильными морозами зимой обычный клапан не получится использовать, в помещении будет холодно. Проблему можно решить установкой клапана с рекуператором;
ошибки в установке чреваты промерзанием стены или обмерзанием определенной части воздуховода;
невысокая производительность устройств без вентилятора.

Приточный клапан своими руками

Клапан можно изготовить своими руками из пластиковой трубы

Наиболее простым решением для изготовления обратного клапана является использование канализационной трубы диаметром 100 мм, вентиляционная решетка, кусок пластика и небольшие петли. Труба вставляется в стену, пластик с помощью петель крепится к ее стенке. Затем на трубу наносится герметик, а на пластину мыльный раствор или машинное масло. Обе детали совмещаются до застывания — образуется уплотнительное кольцо, которое будет гасить хлопки. Остается закрыть клапан вентиляционной решеткой, используя кусок пластиковой трубы для обеспечения нужного для открытия пространства.

Клапаны для окон

Воздушный клапан в оконной раме.

15–25 м3/ч для устройств марки Ventair;
до 41 м3/ч у проветривателей Air Box;
20–40 м3/ч для клапанов Vents PO 400;
20–40 м3/ч для гигрорегулируемых воздушных клапанов Aereco.

Источники

https://rems-info.ru/vozdushnyi-klapan-dlya-ventilyatsii-v-kvartire.html
https://stroyday.ru/remont-kvartiry/ventilyaciya/obratnyj-klapan-na-ventilyaciyu.html
https://stroychik.ru/ventilyaciya/obratnyj-klapan-na-ventilyaciyu
https://stroimdom44.ru/klapan-pritochno-vytyazhnoj-ventilyacii-v-stene/
https://ventihome.ru/ventilyacionnye/klapana/pritochnyj-klapan-v-stenu.html
https://stroy-podskazka.ru/ventilyaciya/pritochnaja-kak-montirovat-klapan/
https://ventilyaziya.ru/elementy-ventilyaczii/klapan-pritochno-vytyazhnoj-ventilyaczii-v-stene/

Выбор воздухообменника

Прежде, чем купить приточный клапан в стену, нужно проверить его на соответствие некоторым важным критериям:

Прибор не должен стоить слишком дёшево, качественное устройство, снабжённое необходимым количеством функций, стоит не менее трети средней стоимости металлопластикового окна. Клапан должен устанавливаться непосредственно в оконную раму или в стену рядом с окном

Важно проверить возможность подобной установки. Необходимо определиться с типом управления проветривателя – механическим или автоматическим
Автомат значительно упростит необходимость контроля оптимальной температуры и влажности в доме.
Следует обратить внимание на уровень шумозащиты прибора

Способность клапана переносить температурный режим региона

Циркуляция воздуха в помещении с приточным клапаном

Назначение и описание обратных клапанов

Нарушения в работе вентиляции обуславливает много факторов: установка электрических вытяжек, монтаж герметичных металлопластиковых окон, огрехи и ошибки в устройстве системы. В итоге естественный поток воздуха не только замедляется, но и опрокидывается – возвращается. В ванной это доставляет большие неудобства – комната остается сырой, а в кухне может быть опасно.

Обратный клапан – устройство, предупреждающее возврат воздуха. Он пропускает выходящий поток, но как только возникает давление со стороны вентиляции, перекрывает проход. Собственно вентиляцию клапан не восстанавливает, но избавляет от влаги и запахов.

Требуется установка в следующих случаях:

печное отопление – во время работы печи усиливается тяга в дымоходе, что приводит к появлению обратной тяги в вентиляционной трубе;
неудачное размещение вытяжной трубы;
отсутствие приточной вентиляции – из-за засорений или поломки;
ресинхронизация работы системы – например, при установке мощной вытяжки в одной квартире, воздушные потоки в других замедляются и опрокидываются;
несколько вытяжек – при неверном расчете тяга в одном канале приводит к нарушению тяги в других.

У вас стоит обратный клапан?

Да
21.11%

Нет
48.89%

Планирую поставить
30%

Проголосовало: 90

Устройство и принцип работы

Обратный клапан для вентиляции устроен просто. Это круглая или прямоугольная рама с подвижными лопастями – лепестковыми, «бабочкой», в виде жалюзи. Пока воздух выходит из комнаты, заслонки остаются в горизонтальном положении и не мешают проходу. Как только воздух начинает засасываться обратно, заслонка разворачивается и блокирует отверстие.

Клапан нередко комбинируют с вентилятором. В этом случае принцип его работа несколько отличается. Когда вентилятор включен, заслонка открыта. Прибор намного быстрее выгоняет из комнаты избыток влаги, пара и запахи. Когда устройство выключают, заслонка перекрывает отверстие, блокируя выход воздуха естественным путем.

Сфера применения

Кухонная вытяжка обязательно оборудуется обратным клапаном, иначе при сильном ветре на улице запахи вместе с копотью вернутся на кухню.

Если хотят сохранить естественную и принудительную вентиляцию на входе в воздуходув ставят тройник. Он включает вытяжку с обратным клапаном и обратный клапан на втором входе. Такая конструкция предупреждает нарушение тяги во время работы устройства и при естественной вентиляции.

Санузел и ванную обычно оборудуют собственными вентшахтами. Обратный клапан ставят на вход. Вывод воздуха осуществляется естественным путем, но при опрокидывании клапан блокирует обратное движение. Если канал есть только в туалете, как в старых домах, клапанное приспособление монтируют не на вход в туалете, а в канал между ванной и санузлом.

Используется он и в более сложных случаях, когда шахтой оснащается только кухня. Вытяжные трубы прокладывают в туалет и ванную, заводят на кухню. Устанавливают устройства в трубу, идущую от ванной, в вытяжку, сооружают над ее куполом тройник, а выход на улицу оборудуют решеткой с обратным клапаном. В противном случае запах из разных помещений будут оставаться в каком-то одном, что недопустимо.

Плюсы и минусы вентиляционного обратного клапана

Предупреждает появление обратной тяги
Не потребляет электричество
Легко комбинируется с вентилятором
Прост в монтаже и обслуживании
Низкая стоимость

Многие модели при работе стучат
Для блокировки нужен сильный поток воздуха
Часто нужно чистить
