Замена цепи пилы партнер 350 своими руками

Ремонт бензопил своими руками: система подачи топлива

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.

Засорился сапун.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
нарушена целостность мембраны карбюратора (подлежит обязательной замене);
засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).

Настройка карбюратора Партнер 350 своими руками

Перед началом регулировочных работ необходимо очистить главный топливный узел от пыли и грязи. Для этого можно использовать компрессор со сжатым воздухом или столярную щетку-сметку.

Для настройки карбюратор предусмотрены отверстия с левой стороны силового агрегата, однако для удобства определения их положения специалисты рекомендуют демонтировать защитный пластиковый кожух. Сначала до упора по часовой стрелке закручиваем винты количества и качества топлива, ослабив их после на 1/5 … ¼ оборота.

Читать также: Сколько заряжать аккумуляторные батарейки 1000 mah

Карбюратор бензопилы Partner 350 c винтами настройки

При демонтированной крышке необходимо знать, что винт качества топливной смеси находится справа и, соответственно, винт регулировки количества бензина расположен слева. Для удобства на корпусе карбюратора под болтами нанесена маркировка:

— «L» — винт количества топлива (регулировка на низких оборотах);

— «H» — винт количества смеси (настройка на максимальных оборотах);

— «T» — болт настройки холостого хода.

Необходимо запомнить, что регулировка карбюратора бензопилы Партнер 350 должна производиться на прогретом двигателе. При высоких температурах металл линейно расширяется, в результате чего пропускная способность каналов увеличивается.

Как только цилиндр станет теплым винт «L» закручиваем до тех пор, пока ДВС не выдаст максимальные обороты коленчатого вала. После закручиваем его на четверть оборота. Стоит отметить, что в таком положении винт количества подачи смеси должен поддерживать работу мотора на холостых оборотах. Если подобной настройки недостаточно, то смело выкручиваем болт «T» до стабильной работы двигателя. При помощи винта «H» корректируем работы бензопилы Партнер на максимальных оборотах.

Диагностика подшипников коленчатого вала

Немаловажным фактором при корректной работе двигателя играют подшипники и сальники коленчатого вала.

Коленвал Партнер 350 с подшипниками

Для диагностики их износа необходимо пошатать в вертикальной и горизонтальной плоскости маховик, установленный на валу. При наличии явного люфта необходимо произвести замену подшипников качения. Если на картере имеются маслянистые следы, то потребуется заменить и сальники. Не лишним будет проверить люфт коленвала Партнер 350, для чего снимаем цилиндр и поршень. При помощи рук шатаем его влево и право, тем самым имитируя естественное движение.

Руководство по эксплуатации — полезные сведения

Для начинающих пильщиков, не имеющих прочных навыков обслуживания и работы с ручными бензопилами, прилагаемая к комплекту инструкция содержит много полезной информации.

В частности, приводится перечень и объем регламентных работ, последовательность настройки карбюратора двигателя и натяжения цепи, обслуживания воздухоочистителя и системы смазки цепи.
Высокая ремонтопригодность пилы допускает устранение отказов и неисправностей своими руками. Любого уровня ремонт предполагает наличие соответствующей квалификации, знание устройства инструмента и взаимодействия его составных элементов.
Инструкция содержит список рекомендованных расходных материалов. Следует иметь в виду, что масло для приготовления топлива для двигателя по плотности, вязкости и температурной стойкости должно соответствовать указанным в руководстве требованиям.

Стандартное моторное масло для Партнера 350, обеспечивает полноценную смазку трущихся деталей двигателя, запуск и работу в достаточно широком температурном диапазоне. Для работы в экстремальных условиях тип масла подбирается с учетом дополнительных факторов.

Как открутить сцепление на бензопиле штиль

Часто сталкиваеся с поломками, вызванными неправльными действиями владельцев инструмента при откручивании сцепления. Как это делается в общих чертах описано в статье

С этой задачей сталкиваются каждый раз, когда есть необходимость снять ведущую звездочку и (или) сцепление бензопилы.

В Сети можно найти массу видео и текстового материала по этому вопросу. При желании все это несложно обнаружить. Всегда полезно поискать нужную информацию в руковдостве пользователя к инструменту.

У каждой модели пил есть свои особенности в выполнении этой процедуры. Поэтому опишем данный процесс с общей идейной позиции.

Необходимо снять крышку тормоза цепи. Для начала потяните ручку тормоза на себя. Это нужно сделать для того, чтобы лента тормоза не касалась чашки сцепления. Затем ослабьте две гайки, удерживающие крышку. Ослабьте механический натяжитель цепи. Ослабьте натяжение цепи и шины. Затем окончательно отвернуть две гайки и снять крышку тормоза цепи.

Снимите шину и цепь, удалите загрязнения, если таковые имеются.

Выверните свечу зажигания из свечного отверстия цилиндра.

Далее необходимо зафиксировать поршень в цилиндре. Для этого, вращая сцепление, наблюдаем за движением поршня вверх. В большинстве случаев, как только поршень перекроет выпускное отверстие для отработанных газов, опустите в свечное отверстие любую подходящую веревку в количестве, достаточном для препятствия движению поршня дальше вверх. Можно для усиления эффекта на веревке навязать простые узлы. Помните, что веревку потом придется вытаскивать обратно. Так что не упустите второй ее конец

Теперь можно откручивать гайку на сцеплении. Самое главное помнить: резьба левая, чтобы ее открутить надо вращать ключ по часовой стрелке. В качестве инструмента подойдет ключ, который идет в комплекте с пилой. Не рекомендуется откручивать сцепление при помощи зубила и молотка. собъете грани. Это крайняя мера.

Далее снимаете сцепление и барабан с ведущей звездочкой.

Сборка осуществляется в обратном порядке.

Как снять сцепление бензопилы

Некоторые нюансы, о которых следует знать:

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Цепная передача бензопилы любой конструкции определяет работоспособность инструмента. Тем более, что в процессе эксплуатации цепь растягивается, а зубья ведущей звёздочки изнашиваются. Неграмотный подбор звёздочки резко снизит долговечность зубьев бензопилы, а её неверная наладка приведёт к преждевременному износу.

Ремонт барабанов

Повреждение плунжера в пиле сопровождается громким звуком при включении. В этом случае ремонт бензопилы «Партнер 350» своими руками должен начинаться с осмотра топливной системы в первую очередь. Проблема может быть сбой карбюратора. В некоторых случаях барабан падает из-за рукоятки, которая выходит из канавок. Чтобы проверить его, вам нужно открыть защитную крышку. Затем дроссель удаляется и проверяется топливная система.

Все трубки должны быть подключены. После этого необходимо проверить кривошип, расположенный над карбюратором. Если он исчез из канавок, вы можете исправить это самостоятельно. Однако, если он сильно деформирован, его нужно будет заменить. Барабан в этой пиле расположен рядом с воздушной заслонкой. Когда он бьет против сцепления, его защитное кольцо повреждено. Если он полностью уничтожен, то барабан должен быть полностью изменен. В этом случае вам необходимо знать маркировку продукта. При установке барабана достаточно просто, и вы можете самостоятельно управлять установкой

В этом случае важно не повредить топливную систему во время ремонта

Устройство натяжителя и принцип работы

Регулировка натяжения цепи производится простым перемещением шины:

от ведущей звёздочки (от бензопилы) для усиления натяжки;
к ведущей звёздочке (к бензопиле) для ослабления натяжки.

Шина перемещается с помощью простейшего шестерёнчатого механизма, который передаёт усилие от регулировочного винта к шине.

На регулировочном валу есть шип, который обязательно должен попасть в отверстие на шине при её установке. Это зацепление и заставляет шину перемещаться при регулировке.

Винт находится под отверстием в крышке, закрывающей звездочку привода, сбоку или спереди, в зависимости от модели бензопилы.

Винт в большинстве моделей имеет шлиц под плоскую отвертку. Его вращение по часовой стрелке или против движет шину медленно, по миллиметрам за один оборот. Это даёт возможность просто и точно добиться нужной натяжки.

Механизм натяжителя прост, потому достаточно надёжен. Выходит из строя по единственной причине — если зубцы шестерней привода сделаны из мягкого или хрупкого металла. Некоторые недобросовестные производители используют детали, сделанные при помощи порошковой металлургии. Зубцы на таких шестернях быстро «слизываются».

В таких случаях приходится менять узел целиком. Можно натягивать цепь вручную или с помощью тисков. Шина аккуратно, без давления на пазы, фиксируется в тисках, бензопила оттягивается от тисков до достижения нужной натяжки цепи. Это временная мера. Цепь приходится подтягивать часто, а без регулировочного механизма делать это неудобно.

Регулировка проводится при полностью установленной на место шине с цепью, при ослабленной затяжке гаек крепления, которых в зависимости от модели может быть одна или две.

Проведение регулировки

Владельцы мотопилы «Партнер-350» могут выполнить регулирование карбюратора своими силами, без обращения за помощью к профессионалам. Разумеется, при этом следует адекватно оценивать свои возможности и навыки. В случае наличия уверенности в своих силах можно начинать разборку в соответствии с рекомендациями, указанными выше. Затем можно приступать к выполнению настройки и дальнейшей регулировке. В некоторых моделях бензопилы «Партнер» установлен единственный винт, но чаще всего их количество составляет три. Их необходимо различать. Изготовитель обозначил каждый из них своей буквой, помогающей понять предназначение каждого элемента. Винт, обозначенный буквой H, предназначен для настройки верхних оборотов. Винт, обозначенный буквой L, используется при корректировке нижних оборотов. Корректировка холостого хода осуществляется с помощью винта, обозначенного буквой T. У моделей с одним винтом имеется лишь такой элемент.

Ремонт барабанов

В этом случае важно не повредить топливную систему во время ремонта

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Выполнив перечисленные действия, установить стартер на место, и заведите бензопилу Партнер. Если пила завелась, то можно вкрутить винты крепления крышки до конца и продолжить работу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

На первых порах понадобится по несколько раз дергать за веревку стартера прежде, чем пила заведется. Это требуется для того, чтобы установленные запасные части окончательно встали на предназначенные для них места.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

Снимите крышку и очистите запчасти под ней;
Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Если она работает, как 4-тактный мотор, значит, карбюратор бензопилы был настроен правильно.

Как поменять звезду на бензопиле?

Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется

проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:

свечной ключ;
тросик длиной до 15 см или стопор поршня;
заводской ключ для снятия муфты;
разводной или гаечный ключ.
Рисунок 3 – Необходимые инструменты для замены звезды

Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).

Как открутить?

Снять и заменить данную деталь несложно самостоятельно. Технология работы:

Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.

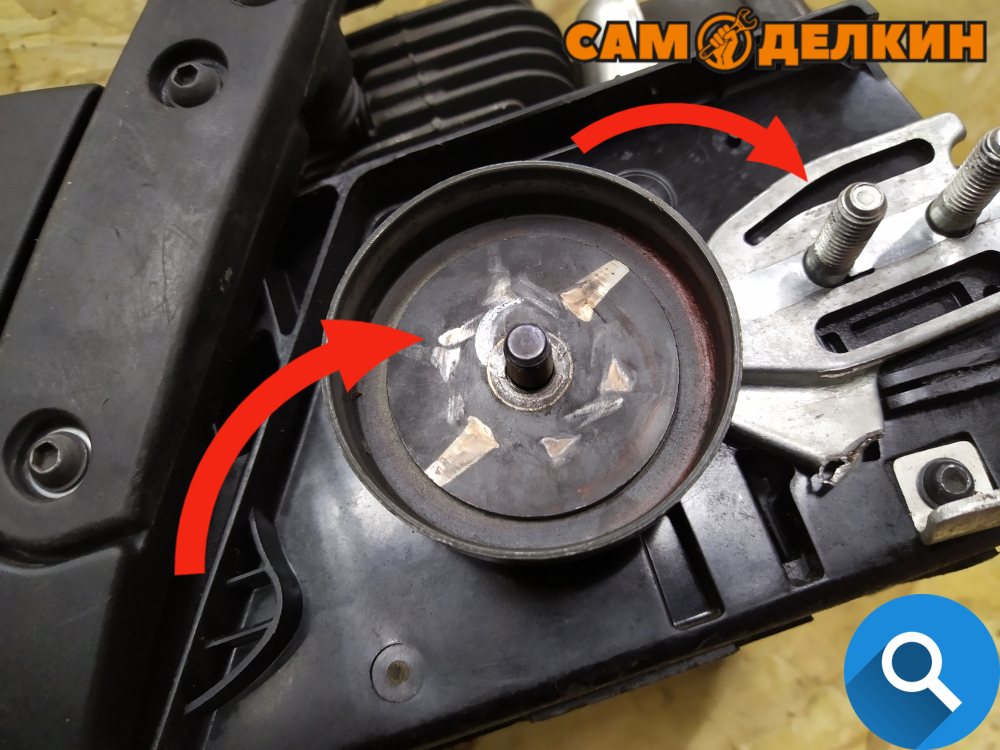

В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию.
Рисунок 4 – Замена звезды на новую

Если звездочка является элементом барабана муфты, то менять придется всю деталь

При замене стоит обращать внимание на соответствие модели – она должна быть аналогичной заводской

Как собрать?

Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.

Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.

Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.

Важно! При снятии звездочки бензопилы, муфты или барабана сцепления рекомендуется брать деталь с собой в магазин. Это позволит подобрать подходящий аналог

Изучение инструкции по эксплуатации бензопилы Партнёр 350

перечень комплектующих узлов и деталей;
информацию, как правильно читать символы на оборудовании;
технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
инструкцию последовательности сборки инструмента;
правильный состав смесей горючего и требования к смазке цепей;
инструкции по техническому обслуживанию отдельных узлов;
таблицу неполадок и способы их устранения;
технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

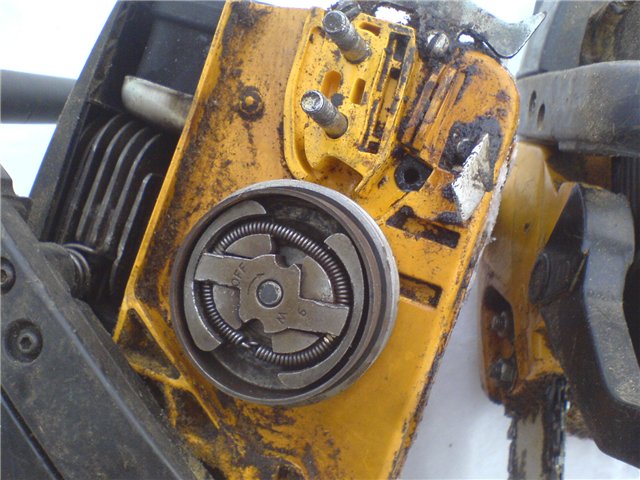

Когда нужно снимать сцепление

Разборку сцепления с целью снятия проводят в таких случаях:

когда лопнула пружина (цепь проворачивается, двигатель работает с перебоями);
слетела пружина;
откололся кусочек барабана (в этом случае будет слышен шум, цепь бензопилы также будет крутиться);
временной износ (настало время снимать и менять сцепление из-за выработки ресурса).

Современные бензопилы работают на двухтактных двигателях, которые соединены редуктором с цепью пилы. Цепь продвигается по шине, и согласно центробежному принципу работу на холостых оборотах должна оставаться в неподвижности, то есть, быть безопасной для того, кто держит бензопилу.

Если нагрузка, оказываемая на инструмент, превышает рекомендуемую, то сцепление ослабит или полностью прекратит передачу крутящего момента на шину. Это приведет к остановке двигателя. При возникновении подобных ситуаций сцепление изнашивается, поэтому со временем нуждается в замене. В инструкции по эксплуатации к бензопиле у некоторых производителей есть информация о том, что сцепление является расходной деталью, то есть, подлежит периодической замене.

Видео — как снять сцепление на бензопиле:
