Замена поршневой бензопилы партнер

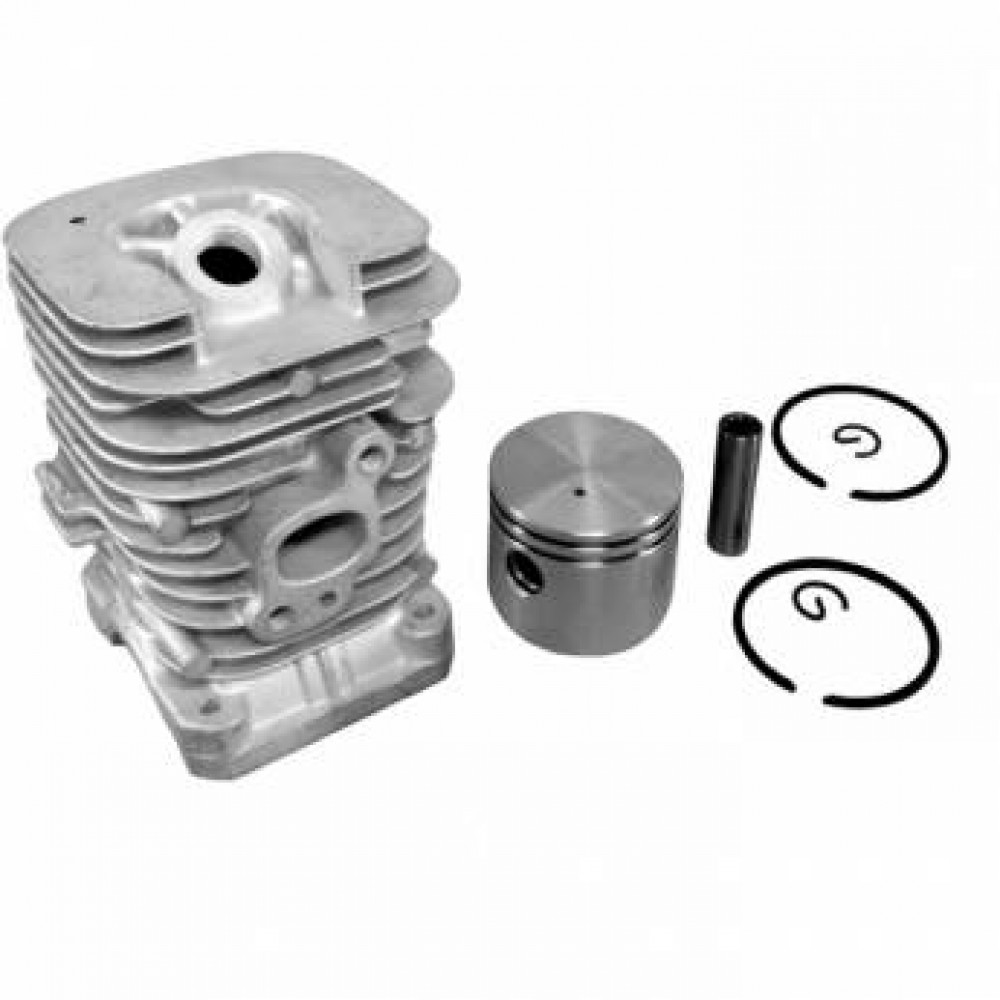

Выход из строя цилиндро-поршневой группы

Самыми серьёзными неисправностями считаются царапины на поверхности поршня и цилиндра, их повреждения, западание поршневых колец в канавках, поломка подшипников коленвала.

Большинство из них приводят к невозможности завести мотор, так как в цилиндре падает давление. Имеется несколько вариантов ремонта и проверки состояния цилиндро-поршневой группы (ЦПГ).

Например, можно в движке замерить компрессию. Для этой операции используется компрессометр, который монтируется в свечное отверстие. Таким образом, можно проверить состояние деталей ЦПГ.

Чтобы посмотреть боковую поверхность цилиндра, необходимо снять глушитель и заглянуть в открывшийся зазор. Хотя обзор и ограничен, общее состояние ЦПГ можно увидеть.

Для точной оценки работоспособности цилиндро-поршневой группы придётся полностью разобрать двигатель бензопилы. Сначала отсоединяется от цилиндра картер, после чего вытаскивается поршень. Если на нём есть сколы, задиры и большие царапины, тогда его надо поменять.

Низкая компрессия возникает чаще всего при закоксовании и повреждении поршневого кольца. Обязательно проверьте, чтобы на нём отсутствовал нагар. Вдобавок оно должно сидеть свободно в канавке поршня и быть прижато к поверхности цилиндра.

Вообще, нужно всегда следить за чистотой бензопилы и разных отверстий. Только так получится избежать многих поломок и дальнейшего ремонта. Обязательно посмотрите видео, как правильно это делать.

Настоящему хозяину обойтись без бензопилы? Это нонсенс! Множество мелких и не очень дел без этого инструмента остановятся: спил веток, обрезка кустов, небольшой столярный ремонт и т.д. Да что говорить, вы сами лучше знаете, как сильно нужна бензопила.

И популярная бензопила Партнер названа так неслучайно — она не хуже напарника помогает в хозяйстве. И если эта бензопила ломается — то без нее очень сложно. К счастью, для бензопилы Партнер ремонт можно попробовать выполнить самостоятельно. Давайте посмотрим, в каких случаях это возможно.

Устранение распространённых неисправностей

Партнер 350 имеет популярные неисправности, которые владельцы этих пил могут самостоятельно диагностировать и устранить. Рассмотрим подробнее популярные неисправности и способы их ремонта своими руками.

Глохнет при нажатии на газ

Если Партнер 350 глохнет при нажатии на газ, то скорей всего проблемы с топливной системой. Самая распространенная поломка, это неправильно отрегулированный карбюратор или его неисправность, а также посторонний подсос воздуха.

Совет: Если бензопила глохнет при увеличении оборотов, не стоит сразу регулировать карбюратор. Начните с проверки двигателя на наличие подсоса постороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.

Заводится и глохнет

Если Партнер 350 заводится и сразу глохнет, то как и в предыдущем случае причин может быть несколько, но самая распространенная, это затрудненная подача топлива. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если топливо поступает нормально, то проверить искру и попробовать запустить бензопилу на новой свече, т. к. пила может глохнуть из-за перебоев с искрообразованием.

Также необходимо проверить тягу воздушной заслонки. Если она не открывает воздушную заслонку или открывает не полностью, то двигатель может глохнуть от избыточного обогащения топливом.

Отсутствие смазки цепи

Причин отсутствия подачи смазки на бензопиле Партнер 350 несколько и в данном случае мы можем перечислить их все.

1. Разрыв масляной магистрали.
2. Засор масляного фильтра.
3. Дефект шестерней червячного привода.
4. Засор магистрали или насоса.

Как решить проблемы масляного насоса описано выше.

Заливает свечу

Очень частая проблема с которой приходится сталкиваться владельцам Партнер 350. Первое с чего начать проверку, это замена свечи на заведомо исправную. Если не помогло, искра хорошая, но двигатель заливает, то причина скрывается в настройках карбюратора. Инструкция по диагностике и настройке карбюратора на Партнер 350 есть на нашем сайте.

Распространенные поломки пилы Partner: диагностика в домашних условиях

Бензиновую пилу Partner нельзя назвать ненадежной. У многих пользователей она без проблем работает зимой и летом, на протяжении многих лет. Но другие жалуются на одни и те же типичные неполадки:

1. Бензопила не заводится.
2. Бензопила заводится, но глохнет.
3. Топливо не попадает в цилиндр.

Все эти проблемы имеют внутренние причины в деталях и узлах инструмента. Значит, чтобы добраться до сути и устранить поломку, придется разбирать электропилу. Это не так сложно, как может показаться, потому что производители всегда учитывают такую возможность.

Для самостоятельной диагностики неисправностей в домашних условиях нужно понимать, что распространенные проблемы бензопилы в подавляющем большинстве случаев вызваны одними и теми же причинами. Поэтому уже по симптомам вы можете предположить, где находится источник неполадки.

Например, если бензопила не заводится, то причина, скорее всего, кроется в системе зажигания, а именно в свече. Если в цилиндр просачивается воздух, значит, нужно искать дефект в топливной системе. Загрязненный фильтр заставляет двигатель глохнуть и дымить, и так далее. Давайте рассмотрим эти случаи подробно, чтобы вы чувствовали себя уверенно во время самостоятельного ремонта бензопилы Партнер.

Бензопилы Партнер — особенности

Многие источники утверждают, что именно эта шведская фирма выпустила первые серийные бытовые бензопилы в Европе. А произошло это в 1949 году.

У нас принято считать, что это неплохие китайские пилы, и отчасти это так – большинство из продаваемых на нашем рынке бензопил Партнер собраны именно в Китае, о чем честно написано на их шильдиках. Но кроме Китая, пилы этого бренда производят также в Америке, Италии, Норвегии и Англии, и приобрести в России их также можно.

Уже более 10 лет данный бренд принадлежит концерну Хускварна – одному из ведущих производителей в данном сегменте, что сказывается не только на конструктивных особенностях пилы, но и на широчайшей сети сервисных центров, способных быстро и качественно ее обслужить.

Мало кто знает, но впервые тормоз цепи бензопил и система подогрева ручек была применена именно на бензопилах Партнер, поэтому недооценивать их не стоит.

Существует около 30 модификаций бензопил этого бренда. От самой маломощной пилы Партнер 340S из выпускаемых сегодня, и имеющей 1,44 кВт мощности при 13500 об/мин, до самой мощной Партнер 842, с ее 1,6 кВт при 12 тыс. об/мин.

Но, пожалуй, самой покупаемой в России остается 350-я модель.

Как Заменить Масляный Насос На Бензопиле Партнер

Неисправности и ремонт бензопилы 350 собственных рук партнера

Chainsaw Partner 350. одна из самых распространенных бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Partner 350. После прочтения статьи вы узнаете ответы на вопросы о том, как диагностировать проблемы в Партнере, а также как их решать самостоятельно.

ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Диагностика бензопилы Partner 350

Правильное определение неисправности, это уже более половины ремонта. В случае неисправностей из-за того, что пила не начинается, суть диагноза. проверить искру и наличие топлива в цилиндре, поскольку в бензопиле нет ничего, чтобы сжечь или ничего не поджечь ,

Проверка искры

Чтобы проверить искру, необходимо отвинтить свечу зажигания, установить ее в колпачок высоковольтного провода и прикрепить к цилиндру (на свечи должна быть масса)

Затем потяните стартер несколько раз, осторожно глядя на свечу. Искры не будут, если в бензопиле Partner 350 такие сбои, как:

• дефектная свеча (исключается только путем замены ее известным благом);
• сломанные провода в системе;
• неисправность кнопки управления зажиганием;
• неисправная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• поломка ключа между коленчатым валом и маховиком.

Тестирование топлива

Первый признак того, что цилиндр не получает топлива, представляет собой сухую свечу зажигания. Открыв сухую свечу, следующая вещь, которую вам нужно сделать, чтобы более точно определить неисправность, заключается в том, чтобы попытаться запустить 350 сопел партнера в цилиндр через отверстие для свечи, не более 5 мл бензина. Если бензопила не запускается, то, скорее всего, в ней нет сжатия или недостаточно запустить двигатель. Причины:

• износ процессора;
• тепловой захват цилиндра или поршня;
• Кусание из-за проникновения инородного тела в GPG.

Если после того, как свеча была заполнена бензином, пила была запущена, тогда проблема в карбюраторе или топливной линии партнера 350. Необходимо провести полную диагностику топливной системы.

Диагностика подшипников

Проведя диагностику бензопилы, необходимо проверить подшипники коленчатого вала на наличие игры. Для этого маховик должен быть выдвинут вверх и вниз. Если есть какая-либо игра, подшипники необходимо заменить.

Также не забудьте проверить ход коленчатого вала коленчатого вала. Для этого поршень должен быть зафиксирован в верхнем положении и постепенно толкать маховик влево вправо, имитируя его естественное движение. Если есть какая-либо игра, необходимо заменить коленчатый вал Partner 350.

инструменты

Чтобы разобрать партнер 350, потребуется несколько специальных инструментов:

1. Ключ сцепления (можно купить или изготовить из подходящей головки).
2. Поршневая остановка.
3. Набор шестигранников Torx.
4. Мягкий металлический молоток.

Для удобства разборки партнеру 350 понадобятся пинцет и медицинский зажим. Из обычных инструментов вам нужно иметь отвертку или беспроводную дрель с набором насадок, молоток.

Алгоритм и описание процесса разборки

Если вам нужно полностью разобрать бензопилу Partner 350, первым делом начать разборку. это очистка пилы компрессором. Затем цепные пилы удаляются в следующем порядке:

• цепной тормозной колпачок и пильный комплект;
• верхняя крышка;
• ручка пилы;
• стартер.

Бензопила Партнер 350: характеристики и особенности

Мотопила Partner 350 относится к классу бытовых, или любительских ручных бензиновых пил. Любительская — означает не “клуб по интересам” любителей мотопил, а обозначает мощность и возможности агрегата. Эта пила является одной из лучших в своем классе и оптимально подходит для кратковременной работы в саду, на дачном участке и т.п.

С ее помощью вы подрежете кусты, заготовите хворост для мангала и древесину для ремонта, спилите небольшое деревце. Все это возможно за счет таких технических параметров:

• Вес: 4.7 кг
• Мощность двухтактного двигателя — 1,8 л.с. (1300 Вт)
• Объем двигателя: 34 куб.см.
• Электронная система зажигания.
• Емкость бака масляного — 0.2 л, топливного — 0,4 л.
• Шаг цепи: 3/8 дюйма.
• Длина цепи максимальная — 41 см, оптимальная — 35 см.
• Праймер для запуска холодного двигателя.

Преимущества бензопилы Partner 350 заключаются в ее компактном размере и удобной эксплуатации. Она обладает встроенной системой безопасности: двойной инерционный тормоз срабатывает автоматически как только возникает аварийная ситуация. потенциально опасная для оператора пилы.

Смазка цепи тоже осуществляется автоматически. При этом топливо расходуется очень экономно, а воздушный фильтр служит дольше благодаря системе CCS. Даже удивительно, что при таких высоких оборотах двигателя пила работает относительно негромко. В качестве приятного “бонуса” — стенки цилиндра покрыты специальным защитным составом, а в ручки встроена анти-вибрационная система.

Что касается недостатков бензопилы Partner 350, то о них красноречивее всего говорят отзывы на форумах. Оказывается, эта модель была впервые выпущена в 2012 году, а затем перевыпущена в 2015. Согласно документам, обновленная модель совершеннее. Но на практике экземпляры первых серий надежнее и ломаются реже. Кроме того, эта пила не снабжена амортизатором — это чувствуется при продолжительной работе. Бензопилы Рartner выпускает шведский концерн Husqvarna, хорошо знакомый пользователям техники для сада, дачного и лесного хозяйства. Заводы по производству техники “Партнер” находятся не только в Китае, но и в США, Италии, Великобритании.

Несмотря на это, цена бензопил Рartner относительно невысока. Запчасти тоже доступны. В западных странах эта марка очень популярна благодаря беспроигрышному сочетанию цены и качества. Но даже шведское качество иногда дает сбой.

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

• постоянный уровень масла в резервуаре;
• увеличение нагрузки на двигатель;
• ускоренный износ режущих кромок пильных звеньев;
• характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Читать также: Самодельный споттер для рихтовки

Маховик не работает

Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно из-за перегрева двигателя. В данном случае ремонт бензопилы «Партнер 350» своими руками нужно начинать со снятия защитной крышки. После этого в первую очередь осматривается двигатель. В некоторых случаях шина может перегореть. Если на ней нет потемнений, значит, можно сразу скручивать маховик.

Для того чтобы его было проще достать, необходимо в первую очередь отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. После этого маховик легко можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если она деформирована, значит, маховик придется заменить. В данном случае необходимо в магазине сказать точный диаметр головки.

Основные особенности настройки бензопилы партнер

Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.

Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:

На протяжении 10 минут необходимо выполнить прогревание заводского мотора husqvarna для ремонта. Данный вид работы производится на средних оборотах.
Производится вращение винтов «S», «LA», «T». Можно воспользоваться схемой. Это необходимо делать против часовой стрелки, на холостом ходу. Операция продолжается до тех пор, пока мотор не перейдет в устойчивый режим функционирования
Обратите внимание, что при выполнении такой регулировки карбюратора на бензопиле партнер цепь должна находится в неподвижном положении. Если при функционировании на холостом ходу вы заметили, что двигатель глохнет, необходимо выполнить поворот винта по часовой стрелки
При замечании подвижности цепи выкручиваем винт против часовой стрелки.
По итогам проведенной деятельности необходимо произвести диагностику работоспособности заводского двигателя 340s. Это необходимо сделать на максимальной скорости и во время ускорения. Если в результате плавного нажатия на акселератор вы обнаружили, что количество оборотов увеличилось до нужного значения за незначительный отрезок времени, то двигатель устройства функционирует исправно. Количество максимальных оборотов на холостом ходу проверяется с помощью винта «H». Его потребуется вращать по часовой стрелке и против. Если максимальная частота оборотов превышает 11500 – 15000 об/мин, то это символизирует о том, что агрегат функционирует «на полную мощность и могут возникнуть трудности в системе зажигания

При возникновении сбоев в процессе вращения, важно прекратить данную операцию и отрегулировать узел в пиле хускварна. Регулировать нужно до получения нужного результата.

ПроизводительPartner — 350, 351
Объем цилиндра. см³	31,8	36	34
Диаметр цилиндра, мм	38	38	38
Ход поршня, мм	28	32
Мощность (при об. 9000 за 1 мин), кВт л.с.	1,5/2,0	1,6/2,2	1,3/1,8
Максимальные об.без нагрузки, 1 /мин	14000	12000
Крутящий момент (при 5500 за 1 мин), Nm	1,5
Вибрация на трубчатой рукоятке, мл/сек²	4,6	4,9
Вибрация на задней ручке, мл/сек²	7,3	7,7
Уровень звукового давления, дБ	98	98
Мощность звука, дБ	106	118
Объем топливного бака, л	0,25	0,37	0,40
Объем масляного бака, л	0,15	0,19	0,20
Удельный вес, кг/кВт	2,6	2,9	3,6
Вес не заправл. и без реж. инструментов, кг	3,9	4,6	4,7

Особенности конструкции бензопилы

1. Эта бензопила укомплектована двигателем, работающим на бензине, мощностью в тысячу триста ватт. Отличительной чертой устройства является облегчённый запуск аппарата, осуществляемый с помощью системы зажигания электронного типа и топливным насосом уникальной конструкции.
2. В бензопилу производитель предусмотрительно поставил защитную систему, которая прекращает вращение цепи с помощью инерционного тормоза в случае возникновения нештатных ситуаций. Кроме того, агрегат снабжён устройством, которое смазывает цепь бензопилы автоматически, без усилий владельца.
3. Праймер топлива позволяет с лёгкостью осуществить запуск изделия как в тёплый, так и в холодный сезон года. Крыльчатка на стартере даёт возможность без проблем очистить его барабан от пыли и грязи.
4. Разработчики бензопилы позаботились о том, чтобы мотор служил вам продолжительное время без поломок, поэтому снабдили его фильтром, оснащённым системой CCS, с помощью которой можно не допустить попадания в двигатель абсолютного большинства остаточных частиц из окружающего воздуха. Благодаря этому владельцы агрегата могут экономить топливо из-за низкого его расходования устройством.
5. На стенки цилиндров бензопилы нанесён хром, что позволяет увеличить срок, в течение которого инструмент будет надёжно служить вам.

Продолжительность и порядок ремонта бензопил и электропил Partner

В большинстве случаев устранение любой выявленной неполадки оборудования и бензопил и электропил Partner занимает 5 рабочих дней* при наличии необходимых запчастей. В противных ситуациях мы вынуждены заказывать их поставку у непосредственных изготовителей. В результате сроки ремонта становятся более длительным. Безусловно, мы всегда сообщаем нашим клиентам такие подробности!

Постоянное желание совершенствовать качество предоставления услуг и работу с клиентами позволило нам разработать наиболее оптимальную схему сотрудничества! Условно Ваше обращение в наш сервисцентр можно разделить на 5 основных стадий:

1. Предоставление бензопилы или электропилы Partner на диагностику.
2. Выполнение диагностики за 1 рабочий день.
3. Информирование о результатах диагностики, ориентировочных сроках и ценах ремонта.
4. Непосредственно ремонт.
5. Выдача готовой и полностью исправной техники Партнер!

Ремонт барабана

Поломка барана в пиле сопровождается громким звуком при включении. В данном случае ремонт бензопилы «Партнер 350» своими руками нужно начинать в первую очередь с осмотра топливной системы. Проблема может заключаться в поломке карбюратора. В некоторых случаях барабан вылетает из-за кривошипа, который выходит из пазов. Для того, чтобы его осмотреть, нужно открыть защитную крышку. Далее снимается дроссель и проверяется топливная система.

Все трубки должны быть подсоединены. После этого необходимо осмотреть кривошип, который находится над карбюратором. Если он слетел с пазов, его можно вправить самостоятельно. Однако если он сильно деформирован, его придется заменить. Барабан в данной пиле располагается возле воздушной заслонки. Когда он бьется об муфту, его защитное кольцо повреждается. Если оно полностью перетерто, значит, барабан придется полностью менять. В данном случае нужно знать маркировку изделия. В установке барабан довольно прост, и справиться с монтажом можно самостоятельно

В данном случае важно только не повредить топливную систему при ремонте

Бензопила Партнер 401 – возможности инструмента

Эта бензопила от компании Partner может использоваться в разных сферах, начиная от садоводства, и заканчивая заготовкой леса. Мощный двигатель с солидным запасом крутящего момента повышают выносливость инструмента при работе в сложных условиях.

В базовую комплектацию входит стандартный бензиновый мотор, мощностью 1700 Ватт. Двигатель дополнен эффективной системой подавления вибрации и доработанным глушителем, который снижает уровень шума при работе пилы. Все неисправности пилы легко устранить благодаря свободному доступу к ее рабочим механизмам.

Характеристики модели включают:

• мощность штатного ДВС – 2,3 л. с.;
• резервуар для заправки топливной смесью – 400 мл:
• возможная длина используемой для работы шины – 35–40 см;
• шаг штатной рабочей цепи – 3/8 «;
• масса вместе с гарнитурой – 5 кг.

В комплект поставки инструмента входит емкость для приготовления горючего, набор ключей для обслуживания и инструкция.

Основные неисправности

Для бензопилы Партнер характерными являются следующие типы неисправностей:

• нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
• выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.

Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.

Как снять и разобрать

Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:

1. Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
2. После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
3. После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.

Чистка

Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:

1. Открутить верхний болт крышки детали.
2. Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
3. Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
4. Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.

Другие ремонтные работы

Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.

Наиболее частой проблемой является отсутствие:

• искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
• подачи топлива (причиной может быть засор шланга или топливного фильтра);
• подачи воздуха (требуется промывка воздушного фильтра).
