Замена сальников Stihl 361

Устройство насоса, системы смазки и принцип действия

Привод масляного насоса состоит из двух частей, это пластиковая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.

Рычаг жестко закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет характерный загиб, который предназначен для лучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена специальная прорезь для установки привода.

Маслонасос Штиль 180 полностью выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, по которому масло из масляного провода попадает непосредственно в насос. Устанавливается механизм в корпус бензопилы Stihl 180.

В момент увеличения оборотов двигателя, барабан — звездочка начинает вращать шестерню червячной передачи за проволочный рычаг, а она в свою очередь заставляет крутиться плунжер маслонасоса, в результате чего масло начинает перекачиваться по масляным каналам к шине бензопилы.

В работе системы, принимает непосредственное участие и маслопровод бензопилы, на конце которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На второй стороне масляного шланга, выполнено резиновое расширение, при помощи которого шланг устанавливается в корпус бензопилы Stihl 180 сразу же за маслонасосом.

Неисправности цилиндропоршневой группы бензопилы

Иногда двигатель инструмента не пускается или работает с явными перебоями и без достижения номинальной и максимальной мощности по причине неисправности цилиндропоршневой группы. В этом случае ремонт бензопилы своими руками производится в такой последовательности.

На головке цилиндра отворачиваются 4 болта, после чего цилиндр извлекается из блока. Тщательно проверяется поршень на присутствие сколов, царапин, задиров. Их наличие недопустимо и влечет за собой замену поршня. Вместе с тем не должно быть малейших механических повреждений и на самом цилиндре. Его можно либо отремонтировать посредством расточки зеркала под ремонтный размер поршня, либо заменить новым в сборе с поршнем.

Большое значение для обеспечения оптимального давления в камере сгорания имеет отсутствие признаков износа корпуса поршня и поршневых колец. От этого во многом зависит нормальное функционирование двигателя бензопилы.

Выяснить степень изношенности деталей можно только после извлечения поршневой группы из мотора. Сами кольца должны достаточно плотно и при этом свободно сидеть на поршне. В наличии или отсутствии износа поршня и колец можно удостовериться экспериментальным путем. Для этого следует поршень, вставленный в цилиндр, немного раскачать в разные стороны. Слишком свободный ход поршня, скорее всего, свидетельствует о его износе.

Для устранения указанного дефекта либо производят расточку цилиндра и установку ремонтных деталей, либо меняют весь комплект ЦПГ. В противном случае бензопила требуемую мощность развивать не будет.

Устройство

можно представить в таком виде:

  1. Кожух.
  2. Направляющая шина.
  3. Пильная цепь и ее натяжитель.
  4. Регулировочный винт.
  5. Амортизаторы.
  6. Топливный бак.
  7. Карбюратор.
  8. Декомпрессионный клапан.
  9. Уловитель цепи с тормозом.
  10. Звездочка.
  11. Рычаги переключения и подачи топлива.
  12. Глушитель шума.
  13. Упорный механизм.
  14. Защитное устройство для рук.

Инструменты серии MS оборудованы 1-цилиндровым 2-тактным двигателем внутреннего сгорания, который соединен через редуктор с пильной цепью. Запуск мотора осуществляется по технологии ErgoStart, которая по сравнению с традиционными пусковыми устройствами уменьшает усилие наполовину, скорость запуска увеличивается на 2/3. Спиральная пружина между катушкой пускового тросика и коленчатым валом компенсирует пиковые усилия, при этом толчков почти не ощущается.

При экстремально низкой температуре запустить двигатель удастся с помощью эффективной системы подогрева карбюратора. Система M-Tronic облегчает старт мотора путем установки 2 оптимальных режимов — «Зажигание» и «Количество топлива».

Замкнутая цепь перемещается по направляющей шине и имеет режущие зубья. Фирма Stihl считается единственным производителем, который самостоятельно изготавливает все элементы пильной гарнитуры.

Декомпрессионный клапан при старте двигателя выпускает часть сжатого топлива, требуемое тяговое усилие снижается, система пуска меньше изнашивается. Механизм служит для плавной остановки мотора и работы без рывков и ударов.

Бензопилы Штиль-361 укомплектованы регулируемым масляным насосом, который позволяет снизить расход смазочной жидкости для цепи. Материал попадает на цепь только в период эксплуатации.

В глушителе расположена искрозащитная решетка для безопасности работы.

Компенсатор карбюратора — регулирующий орган, обеспечивающий постоянство мощности, качество выхлопа и расход горючего вне зависимости от степени загрязненности воздушного фильтра.

В бензопилах разработаны цепной тормоз QuickStop для автоматической остановки устройства во время опасности обратной отдачи, удара или затягивания в распил и антивибрационная система.

Технология четырех перепускных каналов повышает КПД двигателя и снижает расход топлива.

Производитель рекомендует применять специальные виды масла для смазки цепи. Отлично подходит биологический, быстро разлагающийся материал марки Stihl BioPlus.

В качестве топлива выбирают марочный бензин с минимальным октановым числом 90 ROZ.

Технические характеристики

По своим техническим характеристикам 361 Штиль резко отличается в лучшую сторону из линейки ей подобных. Мощный двигатель объемом 59 см³ развивает усилие до 4,6 л.с. (3,4 кВт). При этом вес изделия всего лишь 5,6/5,8 кг. (5,8 исполнение с обогревом рукоятки). Зажигание – электронное. Применяемое топливо – смесь бензина АИ-92 с маслом STIHL HP Ultra. Можно применять готовую смесь STIHL MotoMix. На 1литр бензина берется 20 мл масла, то есть выдерживается соотношение 1:50. Смазка цепи автоматическая. Масляный насос включается только при движущейся цепи. Объем масляного бака 0,325 л., топливного – 0,685. На пилу можно устанавливать пильные цепи от 37 до 50 см. Ширина паза на шине 1,6 мм. Уровень вибрации бензопилы во время работы пониженный. 361 Штиль оборудован инерционным тормозом пильной цепи. Более подробно характеристики приводятся в «Инструкции по эксплуатации».

Проверка системы зажигания

Первое, что нужно сделать при разрушении бензопилы

Это проверить свечу зажигания, отсоединив провод и осторожно закрутив его специальным ключом

Компоненты системы зажигания бензопилой: 1. Маховик с магнитами, 2. Модуль зажигания, 3. Свеча зажигания, 4. Высоковольтный провод

Открутите свечу зажигания, чтобы проверить ее состояние.

Ее внешность говорит о многом:

  • Сушат. Скорее всего, топливная смесь не попадает в цилиндр. Это не система зажигания, поэтому свеча зажигания ввинчивается обратно.
  • Сильно залитый топливом. Причина избытка топливной смеси заключается либо в нарушении правил запуска, либо в неправильной настройке карбюратора. Свеча зажигания тщательно вытерта, подача топлива отключена, а стартер включен. Для удаления избытка топлива и вентиляции камеры сгорания. Затем свеча ставится на место и механизм перезапускается.
  • Он был покрыт черной сажей. Это может указывать на использование масла низкого качества, неправильно отрегулированного карбюратора или неправильно рассчитанного соотношения бензина и масла. Свечу следует вымыть, очистить от нагара с помощью острого предмета (шило или игла), протереть электроды кожей и поставить на место.

При проверке свечи зажигания необходимо обратить внимание на зазор между электродами: от 0,5 до 0,65 мм считается нормальным. Поврежденные или изношенные прокладки необходимо заменить

Большое количество черной сажи на свече зажигания указывает на неисправность двигателя

Искра также должна быть проверена на полную достоверность. Для этого наденьте кабель зажигания на свечу зажигания, соедините гайку и цилиндр свечи зажигания плоскогубцами, запустите стартер и следите за искрами. Если его нет. Свечу нужно заменить. Если новая свеча зажигания также не излучает искру, проблема заключается в высоковольтном проводе или отсутствии подключения к свече зажигания.

Технические характеристики Stihl MS 361

Объем двигателя бензопилы Stihl 361 составляет 59 см3. Причем внутренний диаметр ограничен 47 мм. Ход поршня двигателя составляет 34 мм, а мощность устройства составляет 4,6 л.С., что составляет 3,4 кВт.

Топливная система оснащена бензобаком объемом 0,685 л, а система смазки цепи имеет масляный бак объемом 0,325 л.

Общий вес конструкции зависит от конструкции. В базовой комплектации это 5,6 кг. Модель с дополнительной маркировкой C весит на 100 грамм больше, модель со встроенным подогревом ручки весит всего 5,8 кг.

Пила Stihl MS 361 совместима с пильными шинами различных размеров, в том числе 37 см, 40 см, 45 см и 50 см.

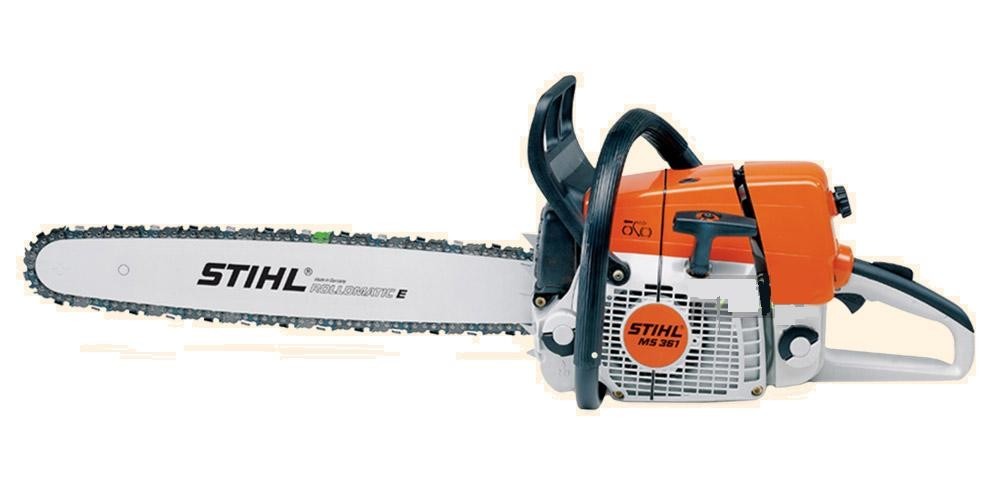

Внешний вид пилы Stihl MS 361

Технические характеристики

По своим техническим чертам 361 Штиль резко отличается в наилучшую сторону из линейки ей схожих. Мощнейший движок объемом 59 см³ развивает усилие до 4,6 л.с. (3,4 кВт). При всем этом вес изделия всего только 5,6/5,8 кг. (5,8 выполнение с подогревом ручки). Зажигание – электрическое. Используемое горючее – смесь бензина АИ-92 с маслом STIHL HP Ultra. Можно использовать готовую смесь STIHL MotoMix. На 1литр бензина берется 20 мл масла, другими словами выдерживается соотношение 1:50. Смазка цепи автоматическая. Масляный насос врубается только при передвигающейся цепи. Объем масляного бака 0,325 л., топливного – 0,685. На пилу можно устанавливать пильные цепи от 37 до 50 см. Ширина паза на шине 1,6 мм. Уровень вибрации бензопилы во время работы пониженный. 361 Штиль оборудован инерционным тормозом пильной цепи. Более тщательно свойства приводятся в «Инструкции по эксплуатации».

Описание и характеристики бензопилы “Штиль” МС 361

Бензопила Stihl MS 361 — профессиональный инструмент, используемый в садовом хозяйстве для ухода за фруктовыми деревьями, не менее востребован в ландшафтном дизайне, используется для заготовки топлива, с функциональными насадками в строительстве и народном хозяйстве, может применяться и для валки леса. Весит мотопила в стандартной комплектации 5,6 кг. Карбюраторный двухтактный двигатель “Штилевский” с заявленной мощностью 4,6 л. с. Запуск производится ручным стартером. Для более легкого старта встроен декомпрессор. Зажигание бесконтактное.

Мембранный карбюратор оснащен компенсатором, оптимизирующим обороты двигателя и обеспечивающим более полное сгорание горючего, а значит и более чистый выхлоп. Регулировка оборотов двигателя в карбюраторе заводская, а вот холостой оборот можно отрегулировать самостоятельно. Для работ в холодное время года предусмотрен обогрев карбюратора и рукояток. Глушитель оснащен искроуловительной решеткой. Карбюратор оснащен ускорительным насосом подачи топлива.

Боковое размещение натяжного механизма, шина крепится к бензопиле 4 болтами, механизм натяжения цепи упрощен и ускорен. Доступ к звездочке ограничен. Подача масла на цепь производится точечно в автоматическом режиме. К бензопиле Stihl MS 361 можно подобрать шины размером от 37 до 50 см. Шаг цепи ⅜ дюйма. В противодействие заклиниванию режущего узла в древесине предусмотрены боковые упоры.

Специальная система амортизаторов защищает владельца техники от излишней вибрации. В целях повышения безопасности работы производителем предусмотрен инерционный тормоз и цепеуловитель (в случае обрыва цепи). Имеется валовая планка.

Существует несколько модификаций бензопилы “Штиль” 361:

  • базовая модель MS 361;
  • улучшенная модификация с обогревом рукояток MS С 361, ее вес увеличен до 5,8 кг.

Бензопила “Штиль” 361 технические характеристики

№ п/пХарактеристикаЗначение
1Двигательдвухтактный бензиновый
2Объем двигателя59 см 2
3Мощность двигателя4.6 л. с. (3.4 кВт)
4Зажиганиеэлектронное
5Емкость топливного бака0.685 л
6Емкость масляного бака0.325 л
7Скорость цепи: максимальнаяминимальная9500 оборотов/мин.2800 оборотов/мин.
8Характеристики пильных цепей:возможная длина
9Уровень вибрациипониженный
10Вес пилысо встроенным обогревом рукояти5.6 кг5.8 кг
11Топливо1. Бензин АИ-92 с маслом STIHL HP Ultra (в соотношении 1:50)2. Смесь STIHL MotoMix
12Расход топлива (время работы на полном баке)20-30 мин – в зависимости от интенсивности работы, использования подогрева рукоятки

Регулировка карбюратора бензопилы Stihl MS 361 своими руками

Три регулировочных винта предназначены в основном для заводской регулировки. После сборки карбюратора и пилы, настраиваются каждый из них поочередно, на специальных стендах, с учетом особенностей каждой бензопилы Stihl MS 361. Винты надежно зафиксированы и в процессе эксплуатации и самопроизвольно не раскручиваются. Регулировка требуется редко. А именно:

  • При критическом износе поршневой системы, когда степень сжатия (компрессия) сильно изменилась.
  • При замене поршневой системы, когда бензопила работает не так, как во время заводской настройки.
  • При работе в горах, где из-за низкого атмосферного давления двигателю не хватает кислорода, и требуется увеличить подачу воздуха (обеднить смесь).

В прочих случаях чаще всего требуется регулировка холостых оборотов, если двигатель в этом режиме глохнет.

Необходимые инструменты

Особенность бензопилы Stihl MS 361 – легкий доступ к карбюратору. Достаточно снять крышку и воздухоочиститель. Поэтому для регулировки не нужен никакой инструмент, кроме отвертки. Для профессиональной регулировки потребуется тахометр. Он покажет число холостых и максимальных оборотов. Правильная регулировка должна обеспечить 2500 об/мин на холостых и 10 000 об/мин на максимальных оборотах.

При отсутствии тахометра максимальные обороты определяют на слух. Холостые – в двух границах: бензопила не должна глохнуть, когда холостые обороты малы, цепь не должна двигаться, когда обороты слишком велики.

Тахометр позволяет более точно отрегулировать максимальные и минимальные обороты бензопилы

Пошаговый алгоритм регулировки

Перед регулировкой нужно убедиться, что воздушный фильтр чист. Если он забит, может не хватать воздуха для полного сгорания топливной смеси. Поэтому двигатель работает некорректно. Возможно, регулировка не требуется, а нужно почистить или сменить фильтр.

Фильтр снимают и пробуют, как работает двигатель без него. Если хорошо, то проблема в фильтре.

Также проверяется наличие нагара в решетке искрогасителя и глушителе. Если выход выхлопных газов затруднен, двигатель также работает некорректно и проблема не в настройке карбюратора.

Стандартная регулировка

Производитель бензопилы Stihl MS 361 в Руководстве по эксплуатации (стр.37) рекомендует следующий алгоритм регулировки карбюратора:

  • Регулировочный болт высоких оборотов H вращать по часовой стрелке до упора, но не более чем на 3/4 оборота.
  • Регулировочный болт холостого хода L закрутить по часовой стрелке до упора. Затем вывернуть против часовой стрелки на 1/4 оборота.
  • Двигатель завести и прогреть в течении 7-10 мин.
  • Дальше холостой ход корректируется регулировкой упорного винта LA при работающем двигателе. Его вкручивают по часовой стрелке, увеличивая холостые обороты, пока цепь не начнет двигаться. Затем винт LA откручивают назад на 1/2 оборота.
  • Если при регулировке винтом LA не удается правильно отрегулировать холостые обороты (двигатель глохнет или цепь крутится), их корректируют винтом L. Его откручивают на 1/4 оборота. Затем продолжают регулировку винтом LA, откручивая его против часовой стрелки, пока цепь не остановится. Затем в том же направлении ещё примерно на 1/2 оборота. Но так, чтобы двигатель не глох на холостых оборотах.

Кроме рекомендаций производителя, есть практические моменты регулировки карбюратора.

Регулировочные винты карбюратора бензопилы Штиль МС 361

Нюансы, которые нужно знать

При поворотах любого винта меняется заводская настройка

Поэтому крайне важно запоминать или записывать количество оборотов, на которые изменилось положение винтов при регулировке. Например, если винт закручивается до упора, его нужно закручивать, обязательно считая обороты

Только это даст возможность вернуться к параметрам заводской регулировки, если она окажется неудачной.

Регулировку высоких оборотов проще всего проводить при работающем двигателе. Винт Н поворачивают маленькими шагами на 1/4 – 1/2 оборота в ту или другую сторону. Нажатием ручки газа пробуют, как реагирует двигатель на изменение настройки. Изменения в оборотах определяют на слух или с помощью тахометра.

После корректировки высоких оборотов чаще всего требуется поправить регулировку холостого хода.

Познавательное видео

Автор видео показывает пример оригинальных карбюраторов китайского производства, которые используются на бензопилах Stihl MS 361 – Zam. Проводит его сравнение с немецким карбюратором Walbro. Также приводит пример подделки карбюратора. Видео очень полезное, рекомендуется к просмотру как новичкам, так и опытным. Думали проблема в карбюраторе, а оказалось он тут совсем не при делах, все гораздо серьезнее.

Ремонт бензопилы

Инструкция по эксплуатации Штиль 361 запрещает производить ремонт инструмента самостоятельно. Более того, даже простое обслуживание она рекомендует делать в специализированных сервисах. Тем не менее возникают моменты, когда бензопилу нужно восстановить срочно, а ремонтная мастерская находится далеко.

Сложные ремонты Штиль 361 в домашних условиях не делаются, а простые, в случае необходимости, выполнить можно. В основном они связаны с заменой узлов и деталей пильной гарнитуры. В основе алгоритма ремонта лежит замена неисправной детали новой. Таким образом меняются шина, звездочка, сцепление и маховик. Как это делается – подробно представлено на видео.

Ремонт карбюратора в бензопиле Штиль 361

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

г. Минск, ул. Руссиянова 11

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

  • Понедельник — Пятница 10.00 — 19.00
  • Суббота — Выходной
  • Воскресенье — Выходной
  • Без перерыва на обед

г. Минск, ул. Могилевская 12

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

  • Понедельник — Пятница 9.00 — 18.00
  • Суббота — Выходной
  • Воскресенье — Выходной
  • Без перерыва на обед

г. Минск, пер. Ольшевского 1

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

  • РЕЖИМ РАБОТЫ
  • Понедельник — Пятница 8.00 — 18.00
  • Суббота, Воскресенье — Выходной
  • Без перерыва на обед

Отправьте заявку и мы подготовим для Вас коммерческое предложение.

Наличный и безналичный расчет.

Ремонт карбюратора в бензопиле Штиль является одной из самых сложных задач. В этом функциональном узле имеется множество мелких деталей и сложных механизмов. Они при работе засоряются. Из-за чего могут происходить многочисленные сбои. Например, двигатель пилы может не заводиться. Он может нестабильно работать на холостых оборотах. При работе наблюдаются сильные провалы. Также одним из признаков неисправности карбюратора является заметное уменьшение мощности при нажатии на рычаг газа.

Особенности бензопилы Штиль 361

Карбюратор является самым сложным функциональным узлом, который используется в пиле. Он выполняет такие операции, как смешивание топлива с воздухом, необходимым для получения эффективной смеси

Важно, чтобы количество смешанного с бензином топлива было достаточно для нормальной работы двигателя

Сама по себе бензопила Штиль 361 является весьма распространенной моделью бензоинструмента. Мощности двигателя предостаточно для того, чтобы на ее основе конструировать многочисленные другие виды агрегатов. Из нее делают лодочные моторы, ледобуры, болгарки. Все объясняется надежным ДВС и усовершенствованной топливной системой.

Для того, чтобы ремонт карбюратора в бензопиле Штиль или Kawashima, Magnum, MEGA, MTD, Nikkey, OMAX, Orleon, Prokraft, Prorab требовался намного реже, необходимо соблюдать следующие простые правила:

Для работы пилы необходимо использовать только АИ-92 с маслом STIHL HP Ultra. Также можно покупать готовую смесь MotoMix

Важно при ее приготовлении соблюдалась пропорция 1:50.
Не оставляйте в топливном бачке самостоятельно разбавленное горючее на длительный срок.
Не изменяйте настроек карбюратора, если в этом нет острой необходимости.

Представленная модель оснащена достаточно новой опцией – обогревом карбюратора. Она позволяет быстро и без сбоев заводить двигатель в любую пору года, а также поддерживать мощность и исключать вероятность обледенения при сильном минусе. Есть модели пил, на которые производители устанавливают катализаторы отработанных газов и защитную искрогасящую решетку на глушитель.

Как выполняется ремонт карбюратора в бензопиле Штиль?

Перед тем, как начать ремонт карбюратора в бензопиле Штиль 361, необходимо изучить его конструкцию. В любом случае все настройки производятся на заводе. Ремонт этого узла в основном заключается в чистке от всевозможных загрязнений и заменой всего двух прокладок, установленных сверху и снизу блока. Имеется 3 винта, с помощью которых можно регулировать параметры работы двигателя:

  • H – винт максимальных оборотов;
  • L – регулятор минимальных оборотов;
  • LA – холостой ход.

При выполнении ремонта карбюратора бензопилы Штиль 361 с дальнейшей настройкой карбюратора необходимо действовать следующим образом:

Ремонт бензопилы

Инструкция по эксплуатации Штиль 361 запрещает производить ремонт инструмента самостоятельно. Более того, даже простое обслуживание она рекомендует делать в специализированных сервисах. Тем не менее возникают моменты, когда бензопилу нужно восстановить срочно, а ремонтная мастерская находится далеко.

Сложные ремонты Штиль 361 в домашних условиях не делаются, а простые, в случае необходимости, выполнить можно. В основном они связаны с заменой узлов и деталей пильной гарнитуры. В основе алгоритма ремонта лежит замена неисправной детали новой. Таким образом меняются шина, звездочка, сцепление и маховик. Как это делается – подробно представлено на видео.

Особенности бензопилы Штиль 361

Карбюратор является самым сложным функциональным узлом, который используется в пиле. Он выполняет такие операции, как смешивание топлива с воздухом, необходимым для получения эффективной смеси

Важно, чтобы количество смешанного с бензином топлива было достаточно для нормальной работы двигателя

Сама по себе бензопила Штиль 361 является весьма распространенной моделью бензоинструмента. Мощности двигателя предостаточно для того, чтобы на ее основе конструировать многочисленные другие виды агрегатов. Из нее делают лодочные моторы, ледобуры, болгарки. Все объясняется надежным ДВС и усовершенствованной топливной системой.

Для того, чтобы ремонт карбюратора в бензопиле Штиль или Kawashima, Magnum, MEGA, MTD, Nikkey, OMAX, Orleon, Prokraft, Prorab требовался намного реже, необходимо соблюдать следующие простые правила:

Для работы пилы необходимо использовать только АИ-92 с маслом STIHL HP Ultra. Также можно покупать готовую смесь MotoMix

Важно при ее приготовлении соблюдалась пропорция 1:50. Не оставляйте в топливном бачке самостоятельно разбавленное горючее на длительный срок

Не изменяйте настроек карбюратора, если в этом нет острой необходимости.

обогревом карбюратора

Продолжительность и порядок ремонта бензопил и электропил Stihl

Чаще всего мы устраняем даже самые сложные неисправности бензопил и электропил Stihl в течение нескольких дней — от 1 до 5 рабочих дней*. При этом срок ремонта в большинстве случаев зависит от наличия необходимых деталей. Если у Вас возникла нераспространенная поломка, то иногда необходимо заказывать деталь непосредственно у изготовителя. Ожидание поставки в таком случае может затянуться на срок до одного месяца. Мы беспокоимся о наших клиентах, поэтому предварительно уведомлениям о подобных нюансах.

Наше сотрудничество строится в порядке 5-ти простых шагов:

  1. Вы привозите бензопилу или электропилу Stihl в наш сервисный центр
  2. Мы его диагностируем в течение 1-го рабочего дня
  3. Связываемся с Вами удобным для Вас способом, описываем характер поломки, стоимость и сроки её устранения
  4. Вы соглашаетесь/отказываетесь от от ремонта
  5. Затем просто забираете свою технику Штиль в подходящее время!

Скачать — Как разобрать картер и снять коленвал на бензопиле STIHL MS 361

Роман Заяц

Комментарии к видео

Как правельно достать подшипники, и как собрать ?

Видео норма

Неуд за музыку, отвлекает внимание

⇥ Автовоспроизвидение

Разборка бензопилы PARTNER 352

Если Вы сам деятель науки или просто любознательный человек, и Вы частенько смотрите или читаете последние новости в сфере науки или техники. Именно для Вас мы создали такой раздел, где освещаются последние новости мира в сфере новых научных открытий, достижений, а также в сфере техники. Только самые свежие события и только проверенные источники.

В наше прогрессивное время наука двигается быстрыми темпами, так что не всегда можно уследить за ними. Какие-то старые догмы рушатся, какие-то выдвигаются новые. Человечество не стоит на месте и не должно стоять, а двигателем человечества, являются ученые, научные деятели. И в любой момент может произойти открытие, которое способно не просто поразить умы всего населения земного шара, но и в корне поменять нашу жизнь.

Особая роль в науке выделяется медицине, так как человек, к сожалению не бессмертен, хрупок и очень уязвим к всякого рода заболеваниям. Многим известно, что в средние века люди в среднем жили лет 30, а сейчас 60-80 лет. То есть, как минимум вдвое увеличилась продолжительность жизни. На это повлияло, конечно, совокупность факторов, однако большую роль привнесла именно медицина. И, наверняка 60-80 лет для человека не предел средней жизни. Вполне возможно, что когда-нибудь люди перешагнут через отметку в 100 лет. Ученые со всего мира борются за это.

В сфере и других наук постоянно ведутся разработки. Каждый год ученые со всего мира делаю маленькие открытия, потихоньку продвигая человечество вперед и улучшая нашу жизнь. Исследуется не тронутые человеком места, в первую очередь, конечно на нашей родной планете. Однако и в космосе постоянно происходят работы.

Среди техники особенно рвется вперед робототехника. Ведется создание идеального разумного робота. Когда-то давно роботы – были элементом фантастики и не более. Но уже на данный момент некоторые корпорации имеют в штате сотрудников настоящих роботов, которые выполняют различные функции и помогают оптимизировать труд, экономить ресурсы и выполнять за человека опасные виды деятельности.

Ещё хочется особое внимание уделить электронным вычислительным машинам, которые ещё лет 50 назад занимали огромное количество места, были медленными и требовали для своего ухода целую команду сотрудников. А сейчас такая машина, практически, в каждом доме, её уже называют проще и короче – компьютер. Теперь они не только компактны, но и в разы быстрее своих предшественников, а разобраться в нем может уже каждый желающий

С появлением компьютера человечество открыло новую эру, которую многие называют «технологической» или «информационной»

Теперь они не только компактны, но и в разы быстрее своих предшественников, а разобраться в нем может уже каждый желающий. С появлением компьютера человечество открыло новую эру, которую многие называют «технологической» или «информационной».

Вспомнив о компьютере, не стоит забывать и о создании интернета. Это дало тоже огромный результат для человечества. Это неиссякаемый источник информации, который теперь доступен практически каждому человеку. Он связывает людей с разных континентов и молниеносно передает информацию, о таком лет 100 назад невозможно было даже мечтать.

В этом разделе, Вы, безусловно, найдете для себя что-то интересное, увлекательное и познавательное. Возможно, даже когда-нибудь Вы сможете одним из первых узнать об открытии, которое не просто изменит мир, а перевернет Ваше сознание.

Конструкция бензопилы

В основном, все бензопилы оснащены двухтактным карбюраторным двигателем с одним цилиндром и воздушным охлаждением. Стабильность работы напрямую зависит от карбюратора, подготавливающего топливно-воздушную смесь. В воздухе, поступающем в двигатель, не должно содержаться пыли и других засоряющих его примесей, иначе поршневая группа износится достаточно быстро.

Во избежание этого воздушный фильтр в бензопиле нужно регулярно чистить. Чтобы он реже засорялся, у нее предусмотрен механизм предварительной очистки воздуха.

Двигатель запускается стартером (намотанный на шкив трос с рукояткой). Современные, даже маломощные пилы, оснащены облегчающими запуск механизмами. К ним относится:

  • праймер — уменьшающий количество пустых оборотов насос, предварительно подкачивающий топливо;
  • пружинный стартер, позволяющий медленно вытягивать трос, двигатель при этом не прокручивается, а лишь взводится специальная пружина, в какой-то момент она пересиливает компрессию и резко прокручивает коленный вал;
  • декомпрессионный клапан осуществляет соединение цилиндра с атмосферой, при этом снижая в нем давление, что позволяет без особых усилий запустить двигатель, клапан закрывается после старта под давлением выхлопных газов.

При работе бензопила может сильно вибрировать, поэтому она оснащена антивибрационной системой гашения колебаний. Рукоятки пилы соединяют с двигателем посредством демпфера (резиновой прокладкой или стальной пружиной).

Пилящая часть цепи состоит из режущей цепи, расположенной по краям шины, звездочки и цепного колеса.

Причины возникновения задиров на поршнях

Если температурная нагрузка на поршневую часть начинает превышать допустимые пределы, то необходимо готовиться к худшему. В этом случае значительно снизится зазор между стенками цилиндра и поршнем, что вызовет дополнительное трение и, как следствие, нагрев поршня с последующим его увеличением. Даже специальное антифрикционное покрытие, которое наносится на поверхность поршня и стенки цилиндра, не всегда предохраняет от перегрева. В результате этого на поверхностях взаимодействующих элементов образовываются задиры. Также не исключено заклинивание поршня. По характеру и положению задиров можно определить причины их возникновения. Например, об общем перегреве силового агрегата свидетельствует появление задиров по всей поверхности юбки.

Устройство и принцип работы

Карбюратор бензопилы Stihl MS 361 состоит из 42 деталей, включая прокладки и винты крепления. Основные узлы:

  • корпус с каналами подачи воздуха и топлива, накопительной камерой;
  • диффузор;
  • жиклеры;
  • воздушная и дроссельная заслонки;
  • мембрана;
  • насос ручной подкачки топлива (праймер).

Топливо из бензобака поступает в карбюратор, там распыляется, смешивается с воздухом, образованная топливно-воздушной смесь подается в камеру сгорания. Смесь с повышенным содержанием бензина называется обогащенной. Если воздуха больше, а воздуха меньше, смесь становится обедненной. Состав смеси корректируется регулировочными винтами. Карбюратор считается сложным устройством, потому что обеспечивает работу ДВС в трех разных режимах – холодного запуска, холостого хода и на максимальных оборотах.

После запуска в камере сгорания при работе ДВС образуется разрежение, в которое топливно-воздушная смесь засасывается автоматически.

На холостых оборотах дроссельная заслонка закрыта, поступление смеси ограничено.

При нажатии ручки газа дроссельная заслонка приоткрывается, увеличивается подача смеси и обороты ДВС.

Накопительную емкость по привычке иногда называют «поплавковой камерой», хотя в мембранных карбюраторах поплавка нет.

В положении «газ на всю» дроссельная и воздушная заслонка открыты полностью. Поступление бензина в этом режиме регулируется только калиброванным отверстием в жиклере высоких оборотов. Регулировочный винт Н при настройке может уменьшить или увеличить проток бензина через это отверстие. Винты L и LA регулируют холостые и малые обороты.

Внешний вид карбюратора бензопилы Штиль МС 361

Подшипники для цепной бензопилы

Многие сельские жители, а также дачники, фермеры и владельцы больших приусадебных хозяйств имеют в своем арсенале российскую или импортную цепную бензопилу. Это простой и надежный инструмент, оснащенный одноцилиндровым двухтактным карбюраторным двигателем, который можно использовать как при строительных работах, так и для заготовки дров или для ухода за древесными насаждениями. Конструкция бензопил целенаправленно делается предельно упрощенной, чтобы пользователи могли самостоятельно проводить регламентные и ремонтные работы, находясь вдали от больших городов и официальных сервисных центров. Помимо множества других важных операций, таких как замена и регулировка свечей, прочистка топливного фильтра и глушителя, обслуживание и ремонт бензопил включает смазку или замену подшипников

Поскольку они играют одну из ведущих ролей в обеспечении работы бензопилы, этому аспекту обслуживания приходится уделять самое пристальное внимание

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
