Замена высоковольтного провода на бензопиле

Проблемы с цепью бензопилы

Кроме проблем с двигателем, у бензопилы могут появляться проблемы в работе из-за неисправности режущего (пилящего) узла, состоящего из масляного насоса, шины и пильной цепи.

На шину не поступает масло

Обычно, если не поступает масло на цепь бензопилы, требуется выполнить проверить каналы, по которым идет подача масла на шину, и очистить их от загрязнений. Если предыдущие действия не обнаружили причину неполадки, то придется проверять масляный насос. Для этого нужно:

  • снять часть кожуха бензопилы;
  • снять муфту;
  • открутив 3 винта, снять крышку, скрывающую насос;
  • добраться до шестерни червячного механизма, которая вращает вал насоса.

Если резьба на ней износилась, то вал не вращается, насос не работает, цепь не смазывается. Изношенную шестерню нужно заменить. Также можно вытащить сам масляный насос и вручную попробовать прокачать через него масло. Если оно не прокачивается, насос следует заменить.

Масляный фильтр бензопилы

Также недостаток смазки может быть по причине ее утечки. Следует проверить, насколько герметично подсоединены трубки, идущие от масляного насоса. Если герметичность нарушена, трубки меняются на новые.

Цепь рвется

Если цепь порвалась во время работы бензопилы, то произойти это могло при попадании ее на твердый предмет, например, на гвоздь. Если же цепь постоянно рвется, то причины могут быть следующие.

  1. Низкое качество металла, из которого изготовлена пильная цепь. Необходимо покупать пилы для бензорезов от известных брендов.
  2. Перегрев цепи из-за плохой смазки. В результате пила перегревается, изменяются свойства металла, и она рвется под нагрузкой. Требуется проверка всей системы смазки бензопилы (рассматривалось выше).

Также о причинах частых обрывов цепи можно узнать из этого видео.

Цепь не крутится

Данная неприятность часто преследует неопытных владельцев бензопил. Они забывают после запуска двигателя снять тормоз. В результате цепь не крутится, происходит перегрев тормозной системы, и выходит из строя механизм сцепления. Проблема решается снятием пилы с тормоза. Если сцепление не “сгорело”, вы заметите вращение цепи. В противном случае потребуется замена механизма сцепления.

Цепь быстро тупится

В основном, причина того, что цепь быстро тупится, является плохое качество пилы. Пытаясь сэкономить на покупке фирменных цепей, владельцы бензопил покупают пилы неизвестных производителей, либо по неопытности приобретают подделки под известные бренды. Лучше всего покупать режущий элемент для бензореза в фирменных магазинах. Большой популярностью среди владельцев данной техники пользуются пильные цепи Stihl (Штиль).

Цепь не останавливается

Если при работе бензопилой вы заметили, что пильная цепь не останавливается в нужный момент, то у этой поломки может быть 2 варианта.

  1. Загрязнилась тормозная лента. При работе пилы под ленту может попадать грязь, опилки, пыль и т.д. В результате происходит блокировка тормозного механизма, и цепь не останавливается при сбросе газа. Устраняется проблема чисткой данного узла.
  2. Износилась тормозная лента. Необходимо заменить данный элемент тормозной системы.

Цепь клинит

Такое случается, когда изнашивается ведущая или ведомая звездочка. Цепь обычно начинает клинить под нагрузкой. Но без нагрузки пила может вращаться. На фото ниже показана изношенная ведущая звездочка бензопилы.

На следующем фото видно, что причину, почему клинит цепь, нужно искать в месте расположения ведомой звездочки.

Но что же делать, если бензопилу заклинило полностью, и все попытки потянуть за стартер безрезультатны? Такая неисправность иногда встречается на бензопилах китайского производства. Вызывается она открутившимися от вибрации болтами, которыми прикручивается двигатель к пластиковому кожуху агрегата. Эти болты находится прямо под маховиком (магнето). На фото ниже стрелками показано расположение проблемных болтов.

Выкручиваясь, они начинают тереться о маховик и могут полностью заклинить бензопилу. На следующем фото показан маховик с имеющимися потертостями от болтов.

Для устранения неисправности потребуется снять маховик с вала двигателя и закрутить болты.

Бензопила криво пилит

Данная проблема может возникнуть, если цепь затупилась или неправильно заточена. Это, в большей мере, относится к новым бензопилам. Но если износилась шина, то даже после замены цепи вы заметите, что пилу уводит в сторону. Износ шины можно легко определить, если поставить ее на ровный стол и приложить к ней угольник, как показано на следующем фото.

В данном случае можно заметить, что между шиной и уголком есть зазор примерно в 2 мм. Именно из-за такого одностороннего износа шины бензопила пилит криво. Решается проблема только заменой шины на новую.

Система смазки цепи

При неисправностях в механизме на цепи либо образуются потеки, либо она совершенно сухая. В последнем случае стоит осмотреть каналы, по которым подается масло. Если же обнаружилось протекание, то причину стоит искать там, где соединяются штуцеры насоса и трубки. Кроме протекания, в этом случае насос может начать засасывать воздух, что плохо скажется на его работе. Проблема решается заменой маслопровода или же заделыванием трещин. Но отверстия могут появиться еще и в корпусе маслонасоса. В таком случае ремонт не поможет, нужна замена детали.

Регулировка числа оборотов

Уменьшение эффективности пиления может происходить из-за недостаточного количества оборотов. Увеличивается этот показатель при помощи винта H, который нужно вертеть по часовой стрелке. При максимальном количестве оборотов начинаются перебои в зажигании. Поэтому при возникновении такого признака нужно немного повернуть винт в другом направлении.

Основное правило, помогающее сохранить бензопилу в хорошем состоянии, – постоянное слежение за ее состоянием после каждой выполненной работы и своевременный ремонт.

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания. Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

Чтобы изначально правильно настроить подходящий зазор между маховиком и катушкой зажигания на бензопиле, ее владельцу потребуется специальный пластинчатый шаблон. Однако покупать его для единоразового использования не всегда выгодно. В некоторых случаях шаблон можно заменить на самодельный. Для его изготовления оператору потребуется пластиковая гладкая бутылка, из боковой части которой нужно вырезать тонкую полоску. При этом на самодельном шаблоне не должно быть тиснений.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

  1. Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
  2. Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
  3. Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
  4. Далее оператор должен аккуратно извлечь шаблон.
  5. В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопилы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.

Разбираемся с высоковольтными проводами Шевроле Авео после установки ГБО 2-го поколения

Проблема заключается в том, что после установки ГБО 2-го поколения начали образовываться странные хлопки. В конечном итоге это может привести к разрывуколлектора, который на данном авто пластиковый. Соответственно, его придется заменять и ставить новый, что довольно дорого.

Чтобы провести замену высоковольтных проводов, необходимо выполнить такие действия:

Откручиваем пластиковуюкрышкуна двигателе автомобиля.

  • Для этого потребуется шестигранник с диаметром 5 мм.
  • Зарисовываем схему расположения проводов на катушке, что позволит в дальнейшем выставить все правильно.
  • Самицилиндрыидут подряд, слева направо от 1 до 4.
  • Снимаем высоковольтные провода Шевроле Авео.
  • Если при снятии проводов на колпачке обнаружились следы масла, то следует проверить и заменитьпрокладкукрышкиклапанов, которая, вероятнее всего, начала протекать.
  • Рассоединяем провода, которые скреплены между собой с помощью специальныхфиксаторов.

С помощью тестера проводим проверку снятых проводов.

  • Подключаем контакты к разным сторонам провода.
  • 3 из 4 проводов оказались вполне рабочими, с нормальными показателями сопротивления.

Однако один из проводов при проверке показывал разное сопротивление, которое иногда достигало отметки свыше 50 кОм, что свидетельствует о его выходе из строя.

  • Причиной неисправности стало пробивание графитной жилы, что в конечном итоге привело к полному повреждению провода. Если такой провод вовремя не заменить, то возможны проблемы с катушкой зажигания.
  • Смачиваем в воде отвертку и вставляем под резинку.
  • Делать это надо аккуратно, чтобы не повредить резинку колпачка высоковольтного провода Шевроле Авео.
  • Вставить отвертку необходимо в нескольких местах, по кругу, чтобы резинка хорошо отошла и не прилипала.
  • С помощью круглогубцев фиксируем штырь и постепенно стягиваем резинку.

В стопорный усик вставляем ножницы или другой предмет подходящего размера.

После чего наносим несильный удар по основанию контакта.

Это позволит без проблем снять пластиковую часть с высоковольтного провода.

Отверткой разжимаем фиксатор и снимаем железный наконечник с провода.

Главное не погнуть круглое основание, которое одевается непосредственно на свечу зажигания.

Отрываем колпачок от провода.

​​​

С помощью плоскогубцев извлекаем из его гильзу.

Из колпачка остатки провода можно выдавить, подставив металлический стержень диаметром около 8 мм и длиной около 20 см.

Вставляем новый провод в наконечник высоковольтной проводки Шевроле Авео.

Зачищаем края нового провода от изоляции.

На провод надевается металлический контакт.

Таким образом можно провести замену высоковольтных проводов на Шевроле Авео. Вместо старых были установлены новые провода, без сопротивления, что позволит добиться максимальной эффективности их работы.

При этом могут возникнуть некоторые проблемы в работе аудиосистемы, а также датчиков, однако в большинстве случаев все будет функционировать нормально.

Как снять сцепление с бензопилы: подробный отчет

Процесс ремонта муфты сцепления слагается из таких операций:

демонтировать цепную гарнитуру, заслонки аэрофильтра и самого сцепления;
стопорить коленвал — для этого достаточно просто выкрутить сечу зажигания;
открутить сцепление специальным ключом сильными движениями по или против часовой стрелки (у разных моделей пил может быть как левая, так и правая резьба). Обычно инструмент для того, чтобы снять муфту, входит в комплектность бензопил;
перейти к отсоединению барабана и звездочки;
если при осмотре муфты сцепления обнаружилась одна или несколько треснувших пружин (их может быть несколько, например, у бензопил «Хускварна» — 3 ед.) – нужна замена пружины, вышедшей из строя, на новую;
собрать сцепление на бензопиле, поставить его на место и вкрутить

Не забывайте, что коленвал все еще должен быть неподвижным;
агрегировать на пилу снятые детали в последовательности, обратной разборке;
зафиксировать муфту – ручку дополнительного торможения направить вперед, запустить прибор и осторожно убрать с инерционного тормоза.

Как отрегулировать зажигание на Дружбе

Искра на свече должна вспыхивать строго в определенный момент. На Дружбе — когда поршень с порцией топливно-воздушной смеси приближается к свече, не доходя 4 мм до ВМТ. Только при точно отрегулированном моменте искрообразования двигатель будет работать нормально. Отклонения называют ранним или поздним зажиганием.

При небольших отклонениях в ту или другую сторону двигатель будет работать хуже (недобор мощности, перегрев, перерасход топлива, плохой запуск). При более значительных не будет работать совсем. Может стрелять в выхлопную систему или в карбюратор.

Механический прерыватель бензопилы Дружба регулируется просто.

Перед регулировкой нужно проверить — возможно, крепление всей платформы системы ослабло и оно провернулось. Проверяется по совпадению заводских меток (рисок) на металлической основе зажигания и картере двигателя. Как правило, они выбиты в виде полосок в правой верхней части зажигания и должны совпадать. Если есть смещение, его корректируют.

Максимальный зазор (на пике расхождения) между кулачками (контактами) должен быть от 0,2 до 0,4 мм. В идеале 0,3 мм. Проверяется калиброванным щупом в положении поршня НМТ. Этот зазор может увеличиться выше допустимого из-за уменьшения толщины контактов (выгорание, стачивание при чистках). Его поправляют до 0,2-0,4 мм поворотом регулировочного винта за счет эксцентрика, при ослабленном креплении площадки всего прерывателя.

Но искра возникает в момент начала разъёма контактов, потому его регулировка более важна, чем максимальный зазор в НМТ. Когда поршень не доходит до ВМТ 4 мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика. Чаще всего этот момент проверяется визуально.

Минус аккумулятора подключают к массе двигателя. Один провод индикатора-лампочки подключают к плюсу аккумулятора. Второй провод лампочки-индикатора прижимают к корпусу подвижного изолированного контакта. Если контакты замкнуты, лампочка светит.

От руки слегка проворачивают маховик. Как только контакты размыкаются, лампочка тухнет. Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ 4 мм.

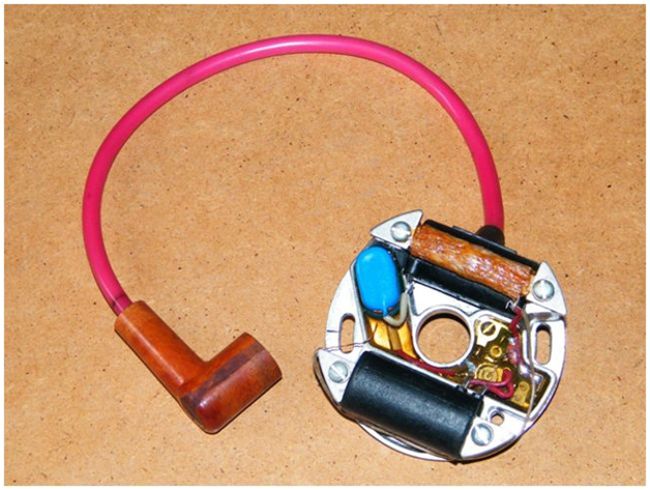

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного двигателя не зависит от модели инструмента. Поэтому можно говорить о стандартной системе зажигания бензопилы. Состоит она из следующих элементов:

  1. Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
  2. Свечи зажигания.
  3. Электрического кабеля, который соединяет 2 предыдущих элемента.
  4. Кнопки отключения устройства.

Схема зажигания бензопилы проста. После старта инструмента благодаря движению маховика и коленвала образуется вращающееся магнитное поле. Оно в имеющейся обмотке создает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Как отрегулировать зажигание на Дружбе

Искра на свече должна вспыхивать строго в определенный момент. На Дружбе — когда поршень с порцией топливно-воздушной смеси приближается к свече, не доходя 4 мм до ВМТ. Только при точно отрегулированном моменте искрообразования двигатель будет работать нормально. Отклонения называют ранним или поздним зажиганием.

При небольших отклонениях в ту или другую сторону двигатель будет работать хуже (недобор мощности, перегрев, перерасход топлива, плохой запуск). При более значительных не будет работать совсем. Может стрелять в выхлопную систему или в карбюратор.

Механический прерыватель бензопилы Дружба регулируется просто.

Перед регулировкой нужно проверить — возможно, крепление всей платформы системы ослабло и оно провернулось. Проверяется по совпадению заводских меток (рисок) на металлической основе зажигания и картере двигателя. Как правило, они выбиты в виде полосок в правой верхней части зажигания и должны совпадать. Если есть смещение, его корректируют.

Максимальный зазор (на пике расхождения) между кулачками (контактами) должен быть от 0,2 до 0,4 мм. В идеале 0,3 мм. Проверяется калиброванным щупом в положении поршня НМТ. Этот зазор может увеличиться выше допустимого из-за уменьшения толщины контактов (выгорание, стачивание при чистках). Его поправляют до 0,2-0,4 мм поворотом регулировочного винта за счет эксцентрика, при ослабленном креплении площадки всего прерывателя.

Но искра возникает в момент начала разъёма контактов, потому его регулировка более важна, чем максимальный зазор в НМТ. Когда поршень не доходит до ВМТ 4 мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика. Чаще всего этот момент проверяется визуально.

Минус аккумулятора подключают к массе двигателя. Один провод индикатора-лампочки подключают к плюсу аккумулятора. Второй провод лампочки-индикатора прижимают к корпусу подвижного изолированного контакта. Если контакты замкнуты, лампочка светит.

От руки слегка проворачивают маховик. Как только контакты размыкаются, лампочка тухнет. Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ 4 мм.

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

  1. Снимают колпачок и выкручивают свечу.
  2. Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
  3. Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
  4. Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
  5. Если искры на выходе нет, проверяют или меняют свечной провод.

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

  • от первичной обмотки катушки к контакту + (плюс) на бабине;
  • от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

Предназначенная, в основном, для работы на лесоповалах и распиливании, полученных таким образом бревен, бензопила Дружба незаменима и в личном хозяйстве для решения многих бытовых проблем. Не дорогая, очень простая в эксплуатации и ремонте, удачная в техническом плане — бензопила Дружба уже более 50 лет добросовестно и эффективно служит, сначала гражданам СССР, а ныне россиянам. Диапазон цен на их приобретение в настоящее время велик. В новом состоянии (законсервированные), в зависимости от модификации, их стоимость составляет от 8 тыс. руб. до 15 тыс. руб., а бывшие в употреблении, в зависимости от фактического состояния – от 1 тыс. руб. до 7 тыс. руб.

Поломки цилиндро-поршневой группы

Причиной невозможности запустить бензопилу или вывода её на достаточную для работы мощность может быть пониженное давление смеси в цилиндре (рабочее давление — не ниже 8 атмосфер). Виной всему износ элементов ЦПГ — подшипников, колец, поршня или цилиндра.

Предварительный осмотр проводится через выпускное отверстие, чтобы получить к нему доступ, придётся демонтировать глушитель. Для более полной картины необходимо использовать компрессометр. Он вставляется в отверстие для свечи зажигания, после чего надо провернуть коленчатый вал при помощи стартера или дрели. Полностью разобраться с проблемами ЦПГ поможет лишь разбор двигателя. Сняв картер с цилиндра, осмотрите поршень. Если он покрыт сколами и глубокими царапинами его следует поменять. При выработке поверхности цилиндра проводится его расточка. Изношенность поршневого кольца определяется нагаром, неплотным контактом с цилиндром.
