Зарядное устройство не заряжает аккумулятор шуруповерта

Какими бывают аккумуляторные батареи

При покупке шуруповерта требуется отличное понимание различий между моделями, предлагаемыми на рынке специального инструмента. Весь ассортимент условно можно поделить на бытовые, полупрофессиональные и полупрофессиональные приборы.

Аккумуляторы к ним, соответственно, отличаются не только стоимостью, но и качеством, показателями емкости. Емкость напрямую связана с предполагаемой степенью загрузки инструмента. Многие мастера предпочитают пользоваться двумя батареями, пока одна находится на зарядке, вторая – питает шуруповерт. Некоторые производители комплектуют свои изделия второй, запасной батареей питания.

Заряжается шуруповерт от различных типов аккумуляторов, которые бывают:

  • никель-металл-гидридные
  • литий-ионные
  • никель-кадмиевые

Последний вид считается самым популярным. Обусловлено это сочетанием сразу нескольких характеристик: компактность, высокая емкость и приемлемая цена.

Страны-участники Евросоюза отказались от подобных видов аккумуляторов в силу их высокой токсичности.

Современными батареями и вторыми по распространенности являются никель – металл — гидридные разновидности. Плюсы: экологическая безопасность использования и последующей утилизации, слабый эффект памяти. Минус один, но существенный – такие батареи при значительных перерывах в использовании полностью разряжаются.

Сильные литий-ионные батареи, вошедшие в обиход сравнительно недавно, нашли своего потребителя. Аккумуляторы «боятся» низких температур. В них практически отсутствует запоминание зарядов, они обладают отличной емкостью и быстро заряжаются. Широкого распространения не получают в силу высокой стоимости.

Сколько заряжать литиевый аккумулятор

Время зарядки аккумуляторов определяется процессом восстановления емкости. Различают полный и частичный заряд.

Емкость измеряется в ампер-часах. Это значит, если подать заряд, численно равный емкости, то за час на клеммах создастся нужное напряжение, а запас энергии будет 70-80 %. Если емкость измеряется в единицах С, при быстрой зарядке следует подавать ток 1С-2С. Время быстрой зарядки около часа.

Для полного цикла зарядки батарей из нескольких элементов, соединенных последовательно, используют 2 этапа – CC/CV. Этап СС длится, пока на клеммах не появится напряжение , равное рабочему, в вольтах. Второй этап: при стабильном напряжении подается в банку ток, но с увеличением емкости, он стремится к нулю. Время заряда занимает около 3 часов, независимо от емкости.

Правила зарядки Li-Ion аккумуляторов

Заряжаются такие накопители в комбинированном режиме: сначала около 40 минут при неизменном токе (из промежутка 0,2С – 1С) до значения напряжения 4,1–4,2 В (руководствуясь рекомендациями производителя), а затем при неизменном напряжении. Второй этап зарядки длится дольше. Быстрее можно зарядить АКБ при импульсном режиме. Длительность заряда при использовании тока 1С – 2–3 часа. Батарея считается заряженной, когда напряжение достигает значения напряжения отсечки, а ток заряда падает примерно до 3% от исходного значения.

Литий-ионные батареи боятся перезаряда при превышении зарядного напряжения сокращается ресурс аккумулятора, а также возникает риск теплового разгона, увеличения давления и разгерметизации АКБ.

Для безопасной работы таких накопителей используются платы BMS, не допускающие повышения зарядного напряжения выше критического значения. Дополнительно элемент защиты завершает заряд при нагреве АКБ до 90 С. Также причиной того, что Li-Ion не заряжается, может стать срабатывание защитного клапана в элементе из-за увеличения давления внутри его корпуса.

О том, какие литий-ионные батареи лучше в эксплуатации, читайте в нашем предыдущем материале.

Когда необходимо?

Существуют ситуации, когда зарядник шуруповерта недоступен. Например, он может выйти из строя, что может стать причиной остановки работы. Кроме того, зарядник может быть утерян. Третьей причиной является элементарное перегорание и износ зарядного устройства, а также разгибание клемм в самой батарее, из-за чего отходит контакт. Чтобы устранить проблему, приходится искать подходящие варианты для зарядки, которые будут совместимыми с имеющейся моделью шуруповерта. В этом случае предпочтительно купить правильную зарядку, которая будет способствовать безопасной работе и полноценно заряжать батарею инструмента.

Как отремонтировать зарядное устройство шуруповерта

Когда разобран блок питания и найдены вышедшие из строя элементы, то провести ремонт зарядки шуруповерта, не составит большого труда. Для этого понадобится вооружиться паяльником, а также флюсом и припоем, после чего приступать к делу.

Это интересно!Настоятельно рекомендуется в качестве флюса использовать не канифоль, а ортофосфорную кислоту, так как она намного эффективнее справляется со своей задачей, и стоит очень дешево. Для того чтобы провести ремонт зарядного устройства для шуруповёрта своими руками понадобится еще новые элементы, которые нужно установить, вместо вышедших из строя — это предохранитель, резисторы, диоды и конденсатор. Стоят эти элементы копейки, а если у вас в распоряжении имеются старые зарядные блоки или микросхемы, то их можно выпаять оттуда. Когда все инструменты и элементы готовы, можно приступать к ремонту.

Для начала требуется выпаять или извлечь предохранитель. В зависимости от модели блока питания, предохранители в нем могут быть вставными или припаиваться. Даже если это вставной предохранитель, а вам удалось найти только тот, который с ножками, то вставки нужно выпаять из платы и вместо них к контактам припаять предохранительный элемент

Если вздулся и не работает конденсатор, то его тоже надо выпаять, и заменить. При выпаивании не забудьте посмотреть, какие ножки, где располагаются

Это очень важно, иначе элемент будет работать неправильно, что приведет к повторному выходу из строя. Положительный контакт конденсатора «плюс» должен соединяться в цепочке с катодами диодов

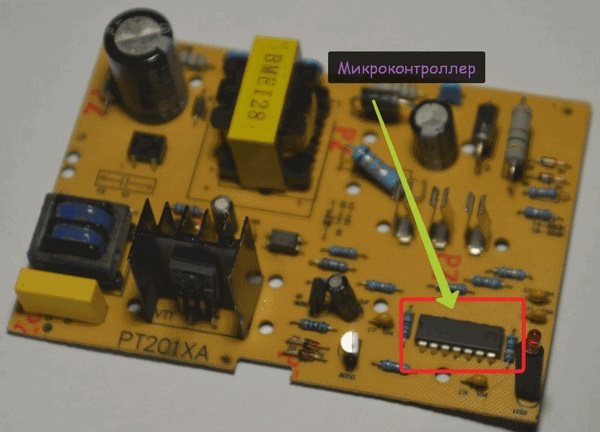

Для того чтобы понимать, о чем речь, ниже приведена схема, на которой выделен интересующий участок. При установке нового конденсатора нужно подобрать его по параметрам, которые имеет вышедший из строя элемент

Если из строя вышел диодный мост, то нужно выпаять диоды, и припаять их. При этом также надо учитывать, что диоды должны быть припаяны в правильном положении — анод на вход высоковольтной части, а катод на низковольтную часть. Если ориентироваться на схему, которая представлена выше, то трудностей с припаиванием элементов не возникнет

Если неисправен резистор, транзистор или другие элементы, то они также подлежат замене. Самая большая трудность, с которой можно встретиться при ремонте зарядного шуруповерта — это выход из строя микроконтроллера. Еще из строя может выйти термистор, который расположен в конструкции первичной обмотки трансформатора. Его назначение — это ограничение и снижение пускового тока. Термистор способствует заряду конденсаторов, которые стоят на входе схемы. Как отремонтировать зарядный блок шуруповерта, если из строя вышел термистор, описано подробно в видеоролике.

Если вышел из строя данный элемент, то проще купить новый блок, так как найти аналогичный элемент очень трудно, и даже если удастся, то для припаивания понадобится воспользоваться специальным феном.

После проведения несложного ремонта зарядного устройства шуруповерта, нужно изначально проверить его работоспособность, и только после этого можно подключать батарею. Как проверить работоспособность отремонтированного зарядного блока — включить его в розетку (только предварительно установите на место крышку), и к выводам подключить щупы мультиметра. Соответствующие значения означают, что прибор работает, и может применяться. Теперь ваш «шурик» спасен, и может прослужить вам еще очень долго.

Это интересно!Знаете, почему часто зарядные ломаются — потому что недобросовестные производители исключают из схемы множество элементов, за счет которых увеличивается нагрузка на другие, поэтому конденсатор не выдерживает, и вздувается. Еще причиной также служит неправильный выбор элементов, поэтому, как результат, после покупки нового шуруповёрта, нужен ремонт зарядного блока.

Подводя итог, надо отметить, что долго хранить батарею разряженной нельзя, и если ваш зарядный блок от шуруповерта сломался, то приступать к его ремонту нужно немедленно, иначе откладывание этого процесса в долгий ящик не приведет ни к чему хорошему, а только поспособствует необходимости покупки нового аккумулятора вдобавок к заряднику. Кстати, если не удается отремонтировать зарядное от шуруповерта или устройство было утеряно, и найти в продаже такое невозможно, то решить вопрос поможет изготовление зарядного устройства своими руками. Однако для этого понадобятся некоторые познания в электротехнике.

Как хранить аккумулятор для шуруповерта

В зависимости от типа аккумулятора меняются условия хранения. Перед тем, как убрать шуруповерт или батарею на хранение, нужно произвести некоторые процедуры.

Литий-ионный

Так как литий-ионный тип аккумулятора шуруповерта не подвержен эффекту памяти, его можно оставлять на хранение при любом уровне заряда, но желательным будет результат в 40-50% при условии, что АКБ не будет эксплуатироваться 1-1.5 месяца. По истечении этого срока следует достать батарею из отсека хранения и снова подзарядить до 40-50%. Нельзя допускать полного разряда. Иначе из строя выйдут защитные контроллеры.

Правильно заряжать литий-ионные аккумуляторы для шуруповерта сразу же после окончания длительного хранения. Нужно дозарядить батарею до 100%. Li-ion АКБ имеет низкий уровень саморазряда, срок хранения зависит больше от внешних условий.

Никель-кадмиевый

Перед тем как оставлять никель-кадмиевый тип аккумуляторных батарей на длительное хранение, следует провести 3-5 полных циклов зарядки и разрядки. Хранить при нулевом заряде, так как спокойно переносит глубокую разрядку. После окончания хранения с никель-кадмиевым аккумулятором проводят несколько полных тренировочных циклов разрядки и зарядки. Перед первым использованием АКБ должна быть заряжена на 100%.

Никель металлогидридный

Никель металлогидридный самый непригодный тип АКБ для бытовых инструментов, в том числе шуруповерта. Подвержены быстрому саморазряду, в течение срока хранения необходима постоянная подзарядка. Каждый месяц уровень заряда при проверке мультиметром должен быть не менее 30%. По окончании срока хранения никель металлогидридную аккумуляторную батарею нужно полностью заряжать 24 часа. Если этого не сделать, то цикл полной зарядки и разрядки снизится до ~500 в течение короткого времени.

Как заряжаются источники питания разного типа

Процедура, как нужно правильно заряжать аккумулятор шуруповерта таит в себе ряд особенностей, в зависимости от конкретного устройства. Во многом все зависит от качеств материалов, из которых сделана та или иная батарея. При этом используются как обычные, так и импульсные ЗУ. Если первые применяются чаще всего в бытовых целях, то вторые подходят сугубо профессиональным электроинструментам.

Литий-ионный аккумулятор — Li-ion

Эти разновидности пользуются просто огромной популярностью в силу того, что прихотливы в наименьшей степени. У таких аккумуляторов ничтожный «эффект памяти» (его можно считать отсутствующим), а процесс зарядки не занимает много времени. У литий-ионных источников питания рабочие показатели емкости сохраняются на долгий период времени.

На батареи отрицательно влияет перезаряд, глубокий разряд, а также превышение температуры выше +40 °C. С целью защиты от этих факторов предусмотрены специальные контроллеры. В полной зарядке и разрядке они не нуждаются.

Никель-кадмиевая батарея — Ni-Cd

Еще одна популярная вариация со своими достоинствами — батареи имеют компактные габариты и небольшую стоимость наряду с высокой емкостью. Способны выдерживать несколько тысяч циклов перезарядки, исходя из качества используемых материалов и условий эксплуатации.

Если литий-ионную батарею можно выключать, не дожидаясь зарядки до конца, то в случае с никель-кадмиевыми аналогами необходимо выполнять процесс до самого завершения. В противном случае емкость начнет снижаться и через некоторое время такого режима, батарея может выйти из строя, причем за небольшой срок.

Это обусловлено протекающими химическими процессами. Иными словами, если батарею поставить на зарядку, когда она не до конца разряжена, то отдать она сможет столько энергии, сколько получит при заряде. То есть разряжать аккумулятор следует полностью. Другой минус кроется в токсичности кадмия, а потому большая часть производителей отказалась от такой технологии.

Литий-ионный аккумулятор для шуруповерта

Никель-металлогидридный аналог — Ni-MH

Это усовершенствованный вариант никель-кадмиевого аккумулятора. «Эффект памяти» тоже присутствует, но уже заметно снижен. Однако почти в 2 раза возрос саморазряд. Глубокий разряд батареи очень для нее губителен, а численность циклов заряда-разряда уменьшилась.

Хранить такие батареи нужно с полным зарядом. Если шуруповерт не планируется использовать 30 и более дней, то желательно восстановить емкость. При этом новый аккумулятор доложен пройти как минимум от 4 до 5 циклов полной зарядки/разрядки.

Общие правила зарядки аккумуляторов шуруповертов

Существует несколько разновидностей батарей и для каждой из них предусмотрены собственные правила зарядки. Тем не менее есть общий перечень рекомендаций и их тоже необходимо неукоснительно соблюдать.

Во-первых, использовать только штатные зарядные устройства (ЗУ), идущие в комплекте к шуруповерту. Во-вторых, процесс крайне не рекомендуется проводить в помещении при температуре более 40 °C, а также под прямыми солнечными лучами. Аккумулятор во время зарядки нагревается.

Как понять, что шуруповерт зарядился? Нужно внимательно следить за индикатором на ЗУ — поступит соответствующее оповещение и процесс можно завершать. Это есть у многих китайских моделей (Deko). Затем нужно немного подождать, чтобы батарея остыла и только потом она готова к использованию.

Также стоит учитывать следующие моменты:

  • Новую батарею перед использованием необходимо полностью разрядить, после чего обязательно зарядить на 100 %.
  • Температура при зарядном процессе должна варьироваться между +10 и +40 градусов.
  • Отключать зарядное устройство нужно сразу же после зарядки аккумулятора.
  • В случае, когда шуруповерт долгое время не находит применения, необходимо каждый месяц проводить зарядку в профилактических целях.

Так же не стоит вставлять заряженную батарею сразу в инструмент, если он не будет использоваться. Лучше отложить элемент питания в кейс. При соблюдении всех этих правил аккумулятор будет служить долгое время.

Как правильно заряжать шуруповерт

Как зарядить аккумулятор шуруповерта без зарядного устройства: обеспечение безопасности

Перед использованием любого иного способа зарядки, кроме родного ЗУ, следует помнить, что:

  1. За процессом нужно неотрывно наблюдать, по окончанию наполнения аккумулятора рекомендуется прекратить процедуру, т.к. от переполнения электролитические элементы батареи способны вскипеть, температура резко возрастет, возникновение малейшей искры взорвет всю конструкцию;
  2. Неродные, самодельные ЗУ грозят полностью испортить батарею, исключая возможность ее последующего восстановления;
  3. Нужно обеспечить правильное включение всех элементов цепи, строгий учет технических параметров АКБ при монтаже цепи, безопасность процедуры, соблюдение полярности;
  4. Если у модулей характеристики отличаются незначительно (например 10 и 13 вольт), то нельзя заряжать АКБ долгое время.

Дополнительная полезная информация

Аккумуляторные батареи выпускаются разных вариантов: литиевые, никель -металлогидридные, -кадмиевые. Наиболее проста зарядка мощных литиевых блоков, пополнение заряда двух других видов имеет некоторые особенности. Время заряда разных АКБ также неодинаково — от 0,5 ч до 7 ч. Дольше всех (7 часов) наполняются кадмиевые модули.

Рассмотренные способы решения такой проблемы, как зарядить аккумулятор шуруповерта без зарядного устройства, приемлемы не для каждого типа электроинструмента. Прежде, чем начинать экспериментировать, нужно учесть все технические особенности используемых приспособлений, материалов, чтобы не повредить сам электроинструмент, свое здоровье, имущество или недвижимость.

Шуруповерт, оснащенный АКБ, дает возможность полноценно работать там, где нет возможности подключиться к электрической розетке. Это упрощает строительно-ремонтн.

Сам шуруповёрт в отличном состоянии, а вот зарядное утеряно, найти такое же нереально оказывается.

Как зарядить батарею шуруповёрта без зарядного устройства?

Если разбираетесь в основах электромеханики, то найдёте на аккумуляторе или шуруповёрте вольтаж и емкость батареи, на корпусе батареи или шуруповёрта найдёте полярность — это главное!

Нужно зарядное его характеристики определяем из данных к примеру аккумулятор 18V и емкость 2 А/час — значит нужно зарядное способное давать зарядный ток в 18V и мощностью примерно 200 Ма/час, так как заряжается, более длительным временем, но меньшим по мощности зарядом его достаточно взять в 8-10 раз меньше, отрегулировать на зарядном, либо приобрести именно с такими характеристиками.

Чтоб подать зарядный ток на батарею, используйте маленькие крокодильчики просто вешая их на токо- разводящие пластины разъёма аккумулятора.

Обычным выпрямителем для автомобильных аккумуляторов

Крайне важно не перепутать полярность подключения потому что не у всех аккумуляторов для шуруповертов есть обозначение + — как например у Макиты. Тестер лучше иметь под рукой

Току в 1 ампер вполне хватит и продолжительность зарядки не должна быть более получаса, под постоянным наблюдением.

Такой метод хотя и может спасти положение один-два раза, но не нужно бы пользоваться им постоянно. Для соответствия срока службы аккумулятора заявленному производителем, нужно использовать только оригинальные зарядные устройства, которые выдают необходимое напряжение и ток зарядки.

Можно зарядить автомобильным зарядным устройством (З/У).

На самом устройстве выставляем минимальное напряжение.

Снимаем батарею шуруповёрта, точно определяемся где у нас плюс, а где минус (правда батареи разные, могут быть нюансы).

Клеммы от зарядного устройства подключить напрямую к батарее шуруповёрта, иногда не возможно, надо чуть усовершенствовать данный узел, используя к примеру скрепки, или пластины.

В общем-то всё, включаем зарядное устройство, что бы не рисковать батареей шуруповёрта, контролируем длительность зарядки , минут 15-ь, 20-ь для начала будет достаточно, как только батарея шуруповёрта станет тёплой, отключаем зарядное устройство.

Вот видео по теме,

человек использовал зарядное устройчство “Орион PW-260”, для зарядки батареи шуруповёрта “Хюндай”.

А ещё лучше конечно купить родное (или хотя бы подобное) зарядное устройство, на рынках можно найти практически любое, даже на старую модель шуруповёрта.

Нестандартные методы зарядки аккумулятора шуруповерта

Бывает и так, что «родное» зарядное устройство от электроинструмента либо теряется, либо выходит из строя, а приобрести такое же — весьма проблематично. Многие спрашивают о том, можно ли правильно зарядить АКБ, подсоединив ее к какому-нибудь другому источнику питания.

Безусловно, это сделать можно. И такие способы зарядки не принесут батарее никакого вреда, если хорошо ознакомиться с характеристиками самого инструмента и любого другого зарядного устройства, которое может послужить альтернативным источником питания для аккумулятора.

Для того чтобы подобрать к вашему шуруповерту подходящий альтернативный зарядник, нужно знать показатели его вольтажа и емкости. Они обычно указываются на внешнем корпусе инструмента

Также следует обратить внимание и на полярность. Она может быть разной, в зависимости от фирмы-производителя

Это очень важно для правильного подсоединения батареи к ЗУ

Какое зарядное устройство подойдет, определяется следующим образом

Это очень важно для правильного подсоединения батареи к ЗУ. Какое зарядное устройство подойдет, определяется следующим образом. Например, мы имеем 18-вольтовый шуруповерт с емкостью аккумуляторной батареи 2 А/ч

Значит, и зарядное устройство должно быть способным выдавать такое же напряжение, а мощности будет достаточно 200 миллиампер в час — поскольку полная зарядка такой батареи требует длительного времени. Лучше использовать зарядное устройство с возможностью регулирования силы тока, заряжая батарею 6-7 часов

Например, мы имеем 18-вольтовый шуруповерт с емкостью аккумуляторной батареи 2 А/ч. Значит, и зарядное устройство должно быть способным выдавать такое же напряжение, а мощности будет достаточно 200 миллиампер в час — поскольку полная зарядка такой батареи требует длительного времени. Лучше использовать зарядное устройство с возможностью регулирования силы тока, заряжая батарею 6-7 часов

Какое зарядное устройство подойдет, определяется следующим образом. Например, мы имеем 18-вольтовый шуруповерт с емкостью аккумуляторной батареи 2 А/ч. Значит, и зарядное устройство должно быть способным выдавать такое же напряжение, а мощности будет достаточно 200 миллиампер в час — поскольку полная зарядка такой батареи требует длительного времени. Лучше использовать зарядное устройство с возможностью регулирования силы тока, заряжая батарею 6-7 часов.

Для подачи тока на батарею можно использовать «крокодилы» небольших размеров. А чтобы контакт был хорошим, их можно дополнительно закрепить с помощью металлических проводков.

Если есть такая возможность, попробуйте провести зарядку аккумулятора шуруповерта автомобильным ЗУ

Важно помнить о том, что напряжение в данном случае должно выставляться самое минимальное. Определите, какая полярность у аккумулятора и автозарядника (как уже было сказано, она может быть разной). Затем подсоедините клеммы от автомобильного зарядного устройства прямо к аккумулятору

Иногда для оптимального контакта приходится также использовать допополнительные «закрепители» в виде скрепок или гибких металлических пластин

Затем подсоедините клеммы от автомобильного зарядного устройства прямо к аккумулятору. Иногда для оптимального контакта приходится также использовать допополнительные «закрепители» в виде скрепок или гибких металлических пластин.

После таких нехитрых манипуляций остается только включить устройство в сеть и внимательно следить за процессом зарядки. Для начала может хватить минут 15-20, а когда в заряженном аккумуляторе шуруповерта будет повышаться теплоотдача, зарядное устройство следует отключить.

В последнее время стала весьма популярной замена аккумуляторов в шуруповерте с кадмиевых на литиевые, особенно среди профессиональных мастеров, использующих шуруповерт регулярно. Время зарядки АКБ в данном случае также будет зависеть от типа зарядного устройства. Если у вас обычный «штатный» зарядник, батарея может заряжаться от 3 до 7 часов. А если есть возможность приобрести современное импульсное зарядное устройство, будет достаточно часа с небольшим для того, чтобы привести батарею в рабочее состояние.

Инструменты

Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.

Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядитьаккумуляторшуруповерта.

Особенности зарядки аккумуляторов

Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?

Перед первым использованием батареи требуетсязарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.

При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.

Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.

Что делать, если не заряжается аккумулятор шуруповерта?

Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.

Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумуляторашуруповертаи инструмента.

READ Биты Для Шуруповерта Какие Лучше

К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют «разгонять» такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначалазарядитьтакие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая «терапия», возможно, поможет вернуть их к жизни.

Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые «банки». После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.

Также причина в том, что батарея не заряжается, может быть в температурном датчике.

Принцип работы ЗУ

При выходе из строя ЗУ есть смысл сначала попробовать его восстановить. Для проведения ремонта желательно иметь схему прибора заряда и мультиметр. Схемотехника многих приборов заряда построена на микросхеме HCF4060BE. Её схема включения формирует выдержку интервала времени заряда. Она включает в себя цепь кварцевого генератора и 14-разрядный двоичный счётчик, благодаря чему на ней легко реализовывается таймер.

Принцип работы схемы зарядника проще разобрать на реальном примере. Вот как выглядит она в шуруповёрте Интерскол:

Такая схема предназначена для заряда 14,4-вольтовых аккумуляторов. Она имеет светодиодную индикацию, показывающую подключение в сеть, горит светодиод LED2, и процесс заряда, горит LED1. В качестве счётчика используется микросхема U1 HCF4060BE или её аналоги: TC4060, CD4060. Выпрямитель собран на силовых диодах VD1-VD4 типа 1N5408. Транзистор PNP типа Q1 работает в ключевом режиме, к его выводам подключены управляющие контакты реле S3-12A. Работой ключа управляет контроллер U1.

При включении ЗУ переменное напряжение сети 220 вольт через предохранитель поступает на понижающий трансформатор, на выходе которого её значение составляет 18 вольт. Далее, проходя через диодный мост, выпрямляется и попадает на сглаживающий конденсатор C1 ёмкостью 330 мкФ. Величина напряжения на нём равна 24 вольта. Во время подсоединения батареи контактная группа реле находится в разомкнутом положении. Микросхема U1 запитывается через стабилитрон VD6 постоянным сигналом равным 12 вольт.

Используемая кнопка SK1 работает без фиксации. При её отпускании всё питание поступает через цепочку VD7, VD6 и ограничительное сопротивление R6. И также питание подаётся на светодиод LED1 через резистор R1. Светодиод загорается, сигнализируя, что начат процесс заряда. Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. Его контактная группа разрывается и ток заряда пропадает. Светодиод LED1 гаснет.

Этот прибор заряда оборудован схемой защиты от перегрева. Реализуется такая защита с помощью датчика температуры — термопара SA1. Если во время процесса температура достигнет значения более 45 градусов Цельсия, то термопара сработает, микросхема получит сигнал и цепь заряда разорвётся. После окончания процесса напряжение на клеммах батареи достигает 16,8 вольт.

Такой способ зарядки не считается интеллектуальным, ЗУ не может определить, в каком состоянии находится батарея. Из-за чего продолжительность работы шуруповёрта от аккумулятора будет уменьшаться в связи с развитием у него эффекта памяти. То есть ёмкость аккумулятора каждый раз после заряда снижается.

Аккумуляторы шуруповертов: эволюция

Для обеспечения автономной работы электроинструмента обычно применяются три основных вида аккумуляторов, о которых нужно рассказать подробнее.

Ni-Cd или никель-кадмиевые источники питания

Используются очень давно и совершенно заслуженно считаются самыми старыми батареями, устанавливаемыми на различную современную технику. Основные их преимущества – это:

  • самый низкий саморазряд, благодаря чему АКБ могут долго пылиться где-нибудь в чулане, а потом спокойно работать без дополнительной зарядки;
  • неплохая емкость при весьма компактных размерах, что обеспечивает длительную автономную эксплуатацию шуруповертов;
  • устойчивость к воздействию низких температур, из-за которой Ni-Cd элементы часто применяются во всепогодной технике;
  • низкая цена.

К недостаткам относится необходимость постоянно проходить полный цикл зарядки-разрядки батарей. Если они не заряжаются полностью, срабатывает так называемый эффект памяти. Аккумулятор работает все хуже и хуже, после чего отключается совсем.

Ni—Mh или никель-металлгидридные источники питания

Считаются усовершенствованным аналогом батарей Ni-Cd, однако к их преимуществам можно отнести лишь более экологически чистое производство и несколько сниженный эффект памяти. В основном же данная разновидность элементов питания уступает никель-кадмиевым. Все дело в том, что у них очень высокий процент саморазряда. Чтобы эффективно использовать аккумулятор, нужно постоянно его заряжать, из-за чего полностью теряется автономность.

Li—ion, или литий-ионные источники питания

Именно эти батарейки устанавливаются практически на любую технику, включая электроинструмент Макита, Интерскол, Bosch, а также многочисленные гаджеты. Список преимуществ выглядит следующим образом:

  • чрезвычайно высокая емкость;
  • практически полное отсутствие эффекта памяти;
  • возможность оснащения специальными контроллерами, которые отслеживают уровень заряда и считают циклы зарядки-разрядки;
  • низкий процент саморазряда;
  • устойчивость к высоким нагрузкам, возможность использования в высокомощной технике.

Недостатки литий-ионных аккумуляторов – нестабильная работа на морозе, а также высокая стоимость в сравнении с описанными выше аналогами.

Как правильно заряжать аккумулятор шуруповерта

Для правильной зарядки АКБ шуруповерта необходимо выполнить следующие условия:

  • Соблюдать температурный режим. Оптимальной для зарядки считается температура от 10 до 40 градусов Цельсия.
  • Нельзя допускать перегрева батареи. Поэтому не стоит держать аккумулятор на зарядке долгое время, а сразу отсоединять при восполнении заряда. Также не стоит оставлять АКБ на зарядке на ночь. Сколько заряжается аккумулятор шуруповерта будет зависеть от его технических характеристик.
  • Не оставлять АКБ в зарядном устройстве или присоединять на устройство, которое не будет использоваться. Хранить аккумуляторы лучше в специальных кейсах, которые как правило идут в комплекте с шуруповертом.
  • Если аккумуляторы не используются долгое время, то рекомендуется ставить их на зарядку не реже одного раза в месяц.

В зависимости от емкости и типа батареи зарядка может проводиться от получаса до 7 часов. Посмотреть технические характеристики можно в инструкции или на корпусе батареи. Лучше всего выбирать модели, на которых есть индикаторы заряда. Они как правило размещаются на самих аккумуляторах, либо на корпусе зарядного устройства. После того как датчик укажет на полный заряд, питание от сети необходимо прекратить.
