Заточка цепи бензопилы husqvarna

Ручное приспособление для заточки цепей бензопил – плюсы и минусы

Инструмент для заточки цепей бензопил имеет свои преимущества и недостатки. В числе его достоинств нужно выделить:

• простота в использовании – на приобретение навыков для работы с автоматическим станком уйдет не один день, в то время как эксплуатацию ручного инструмента можно начать сразу после его покупки;
• ручная приспособа не нуждается в ремонте – чтобы восстановить точило для цепи бензопилы потребуется только болгарка и алмазная насадка;
• низкая цена на ручной набор – в среднем ручной инструмент для заточки обойдется в 3–4 раза дешевле станка.

Комплект для ручной заточки гарнитуры имеет и несколько минусов. Первый из них – это низкая скорость работы. Второй недостаток – необходимость фиксировать цепь и напильник. Третий минус ручного инструмента заключается в частых потерях владельцами бензопил шаблонов и других мелких приспособлений из комплекта.

Хускварна 142 в эксплуатации

Топливная смесь была приготовлена нами на основе бензина АИ 92 и фирменного двухтактного масла Husqvarna HP в пропорции 50 к 1. Здесь интересно отметить, что при отсутствии под рукой масла, добавляемого в указанном соотношении, производитель разрешает кратковременное использование качественного масла, разводящегося с бензином в соотношении 33 к 1.

Мы эксплуатировали Хускварну 142 около часа. В качестве бытовой бензопилы она подходит идеально: практически полное отсутствие вибраций в руках, вполне выносимый уровень шума и, главное, отличные режущие способности. Стволы свежей сосны и сухой березы диаметром 26 см были неоднократно распилены в среднем за 7 с каждый. Сухой дуб поддавался чуть медленнее; на распил бревна диаметром 24 см примерно уходило 14 секунд. Скорости распила немного ниже, чем у профессиональных бензопил, которые мы тестировали, но это уже и пилы другого порядка стоимости. Работы на полную мощность Хускварна 142 не боится, высокие обороты даже рекомендованы инструкцией. Тормоз срабатывает идеально – цепь останавливается мгновенно.

Читать также: Переделка акб шуруповерта на литий

Затем был сделан анализ отзывов владельцев Husqvarna 142 на трёх специализированных форумах

Мы принимали во внимание лишь те публикации, авторы которых давно зарегистрированы и используют бензопилу не профессионально, т.е. не каждый день на протяжении нескольких лет

Результаты анализа не удивили и коротко состоят в следующем: поршневая группа надёжная, шина крепкая, пила удобная и неприхотливая к топливу. Нечастые выходы из строя бывают, но обусловлены наступлением срока замены расходных материалов или ошибками при приготовлении топливной смеси.

Бензопила “Хускварна” 137, описание модели

В перечне дополнительных удобств:

• система легкого запуска;
• эффективный виброгаситель;
• доступ к настроечным точкам узлов и агрегатов;
• удобное размещение органов управления;
• возможность работы с альтернативными рабочими гарнитурами.

По единодушному мнению владельцев и эксплуатационников, явно выраженных конструкционных недостатков пила Хускварна 142 не имеет. Об этом свидетельствует большое количество положительных отзывов и обращений в сервисно-ремонтные центры.

Многие отказы и неисправности являются следствием неграмотного использования, несвоевременного и неполного обслуживания, применения некондиционных горюче-смазочных материалов.

В частности, замена фирменных цепных масел дешевыми суррогатами приводят к отказам и неисправностям маслонасоса, сокращению ресурса сменного оборудования.На характеристиках инструмента отрицательно сказывается неквалифицированный ремонт, применение фальсифицированных запасных частей и расходных материалов.

Достоинства husqvarna 140 :

• высокая мощность для хорошей функциональности;
• умеренный вес, позволяющий удерживать бензопилу на весу даже при спиливании веток с дерева;
• антивибрационное покрытие ручек;
• экологичность и продуманная система очистки воздуха; малое количество выхлопов;
• доступная цена;
• высокое качество всех составляющих, качественный ударопрочный пластик корпуса;
• возможность установки другой шины и цепи после износа заводских комплектующих.

Дополнительно: Как Заменить Карбюратор На Китайской Бензопиле

Недостатки husqvarna 140:

• бензопила наилучшим образом работает только на качественном масле и горючем, не эффективна и может выйти из строя при использовании дешевых масел;
• дорогие оригинальные запчасти к Хускварна 140.

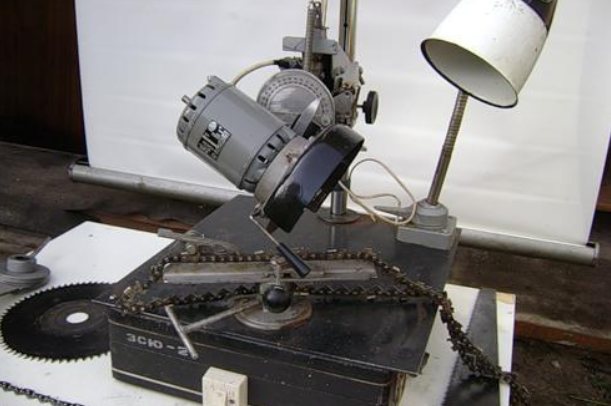

Электрические и ручные станки для заточки

Качественная заточка цепи напильником не всегда возможна при длительной эксплуатации механизма без регулярного технического обслуживания или при частом соприкосновении зубцов с камнями и другими твердыми частями грунта, при которых они значительно деформируются и теряют свою форму. В этом случае применяются электрические и ручные станки. Первые оборудуются кругами для заточки, приводящимися во вращение энергией электрического тока, вторые представляют собой разновидность механических приспособлений.

Принцип действия ручных станков для заточки напоминает пилу лучкового типа, в которой вместо полотна укрепляется напильник круглого сечения соответствующей длины. Довольно замысловатое устройство при механической настройке дает возможность расположить инструмент с нужной ориентацией к контрольному зубцу наименьшего размера, который затачивается несколькими движениями.

Параметры угла заточки сохраняются при коррекции следующего режущего элемента, таким образом, быстро и качественно выполняется не только заточка, но и правка цепи под единый размер зубцов. Для обработки ограничителя ручным станком необходимо вместо напильника круглой формы вставить плоский инструмент.

Существенно облегчает и упрощает процесс выполнения работы применение электрического станка. Угол заточки на этом агрегате обеспечивается точной системой настройки, позволяющей подвести точильный круг с выверенной ориентацией непосредственно к режущей кромке обрабатываемой поверхности, при этом осуществляется автоматическая фиксация шины.

Этапы работ при ручной заточке в домашних условиях

Наточить цепи в домашних условиях можно, используя специальный круглый напильник с державкой. Для этого соблюдают следующие этапы проведения операции:

1. Шину с цепью фиксируют при помощи тисков таким образом, чтобы ее верхняя линия находилась в горизонтальном положении.
2. Берут за точку отсчета наиболее короткий зуб и отмечают его маркером или нитроэмалью.
3. Тело напильника круглого заводят под главную режущую кромку, прижимая его к углу по всей линии и одновременно придавливая державку к поверхности зуба. Благодаря державке круглый напильник автоматически примет нужное положение, выступая по отношению верхней плоскости зуба бензопилы.
4. Уверенными ровными движениями от себя, не меняя угла подачи, два или три раза проводят напильником по скошенной поверхности верхней режущей кромки.
5. Вращают напильник по своей оси, чтобы не произошла выработка абразивной поверхности, и повторяют операцию так до тех пор, пока зуб не заострится.
6. После этого при помощи шаблона для заточки цепи проверяют высоту ограничителя и, если нужно, стачивают его плоским напильником.
7. Далее через один зуб повторяют весь цикл операций, пока не дойдут до первоначально отмеченного зуба.
8. Переворачивают шину противоположной стороной и затачивают через один все остальные зубья бензопилы.

Виды напильников и советы по выбору

Как уже стало понятным, подбирать напильник для заточки зубьев цепи бензопилы нужно круглого диаметра и плоский. Многие производители моторизованного инструмента этой специфики для удобства потребителей попутно выпускают заточные наборы, где такие напильники уже присутствуют в комплекте

Но здесь тоже важно не ошибиться: для конкретной цепи нужен напильник подходящего диаметра. Величина его определяется исходя из шага зубьев цепи

Следуя правилам, прежде чем выбрать напильники для заточки цепи бензопилы, по маркировке цепи определяют ее точный шаг. Далее придерживаются рекомендаций:

Величина шага	Диаметр напильника, мм
0,25	2х2
0,325	2х2,4
0,375	2х2,6
0,404	2х2,75

Бывают пильные цепи, где уместно применять круглые напильники с диаметром поперечного сечения, равным 2х1.6 миллиметра.

Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

• 4,0 мм
• 4,8 мм
• 5,2 мм
• 5,5 мм

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Возможности регулировки

Для бензопилы Хускварна 142 доступны топливная настройка и регулировка натяжения цепи. Как и для большинства бензопил, натяжение выполняется при помощи регулировочного винта; критерий окончания – цепь не провисает и, при этом, легко ходит по шине. Настройка карбюратора требуется при изменении погодных условий и качества топлива. Симптомы, при которых она необходима, следующие: цепь крутится на холостых оборотах, бензопила глохнет при нажатии на газ, не развивает обороты, сильно сбавляет обороты при резке. Если у вас возникла необходимость настройки бензопилы, рекомендуем почитать нашу статью о том, как отрегулировать карбюратор Хускварна в которой подробно рассмотрены все нюансы регулировки пил марки Husqvarna, а также ознакомьтесь с этим

Классификация масел, которые подходят для эксплуатации

Использовать для работы нужно масла только те, в которые входят полезные противоокислительные, антикоррозийные и стабилизирующие компоненты, которые предотвращают преждевременный выход из строя деталей бензопилы. Условия работы пильной гарнитуры достаточно сложные, поэтому выбирать для своего инструмента желательно только качественные масла. Ведущими производителями в этой сфере являются Штиль, Bosch, Хускварна, Дэу и другие. Китайские производители ненамного уступают лидерам в данной области, так как в последнее время стали следить за качеством выпускаемого продукта. При выборе масла желательно ориентироваться на климатические условия, в которых будет работать пила.

Приобретать необходимо масло для двухтактных двигателей, которое продается в специализированных магазинах. Различают 2 вида:

• Минеральное;
• Синтетическое.

Масло CHAMPION адгезионное для смазки цепи Дороже стоит синтетическое масло и именно его советуют использовать специалисты. Синтетическое масло предотвращает образование нагара и способствует увеличению срока службы инструмента.

При выборе обращайте внимание на показатель вязкости, который может отличаться для эксплуатации агрегата в разное время года. Для летнего периода лучше всего использовать масла с типом вязкости 15-40, а для зимнего периода — 10-30

Марка М8 или М10. Желательно использовать постоянно одну и ту же марку, так как это позволяет лучше изучить особенности работы пилы.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
2. Весь неиспользованный объем обязательно должен быть утилизирован.
3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Популярные производители

На современном рынке полно предложений от производителей. Но есть компании, которые проверены временем. Именно их продукции отдают предпочтение владельцы циркулярных пил. Краткий список популярных брендов таков:

CMT. Компания появилась на территории Италии в далеком 1962 году. Производство перенесено в Китай, а в Европе остался лишь головной офис.

«Макита». Годом основания фирмы стал 1915. С тех пор прошло много времени, но японская продукция по-прежнему популярна по всему миру.

«Бош». Это название давно стало символом непревзойденного качества. Пильные диски под торговой маркой Bosh — желанные гости в каждой домашней мастерской.

«Атака». Организация появилась в 1998 году на территории России. Ее по праву можно назвать старейшим поставщиком расходников на отечественном рынке.

Metabo. Название произошло от немецкого наименования ручной дрели. Сборка первой продукции началась в Германии после 1924 года.

Dewalt. Победное шествие компании по планете стартовало в США. Начиная с 1922 года под брендом выпускают оснастку для электроинструмента.

В передовых технологиях разобраться непросто. Изготовители оснастки постоянно совершенствуют свои производства. Предлагаем посмотреть видео, которое поможет сделать правильный выбор и узнать много полезной информации:

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

• интервал шага;
• количество звеньев;
• их толщина;
• планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать

Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

Как выбрать станок для заточки цепей бензопил?

Чтобы выбрать станок для заточки цепей бензопил, нужно изучить несколько его важных характеристик. В их число входит:

• мощность – каждый электростанок оборудован мотором, который получает питание от электрической сети. Лучше всего покупать аппараты с более высокой мощностью. Эти устройства имеют солидный рабочий ресурс и легче переносит значительные нагрузки;
• скорость оборотов штатного шпинделя – от этого параметра зависит скорость восстановления гарнитуры. На практике чем выше эта характеристика, тем быстрее будет выполняться заточка. Для нечастого, но регулярного использования подойдет машинка со скоростью вращения имеющегося шпинделя около 3 тыс. об/мин. Для постоянной интенсивной эксплуатации лучше выбирать станки, в которых шпиндель способен вращаться на скорости от 4800 до 7500 об/мин;
• диаметр круга для заточки гарнитуры – от этого параметра зависит спектр применения аппарата. Машинка для заточки цепей бензопил, в которой штатный круг имеет диаметр до 105 мм, может использоваться в хозяйстве. Также встречаются станки, в комплектацию которых входит диск с диаметром до 400 мм. Это оборудование используется преимущественно на крупных машиностроительных предприятиях;
• дополнительные опции – среди них выделяется возможность поворота штатной головки для шлифования. Поворачивая деталь в разные стороны, и меняя угол заточки, владелец пилы получает возможность равномерно обработать затупленные зубья пильной гарнитуры.

Изучив все эти характеристики, владелец бензопилы сможет купить подходящий станок, который даст возможность быстро восстановить изношенную гарнитуру в домашних условиях.

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

Работа на станке

Самый удобный способ приведения инструмента в рабочее состояние – заточка цепей бензопилы на станке. Для этих целей производители выпускают ручные механические станки и электрические машины для заточки цепей.

Первые представляют собой систему из круглого напильника, направляющих и ограничителей. Приспособление выполнено таким образом, что непосредственно закрепляется на шине бензопилы. Оператору остается лишь несколько раз переместить напильник по направляющей и переставить его на новый зуб, все это делается без перестановки приспособлений.

Главная страница » Угол Заточки Цепи Бензопилы Хускварна

Как заточить цепь бензопилы правильно: направление и положение напильника

Чтобы заточить режущую кромку, потребуется круглый напильник.

1/5 (20%) от диаметра напильника должен выступать над верхней гранью;

положение напильника — горизонтально под углом 90 ° по отношению к направляющей планке;

• предпочтительный угол заточки — 30 °;
• направление напильника — от открытой внутренней стороны зуба.

В зависимости от типа цепи или зуба и рекомендации производителя положение напильника, которого следует придерживаться по горизонтали относительно направляющей шины, равно 90° или с уклоном + 10 °.

Во время заточки старайтесь не повредить другие компоненты цепи. Напильник будет стачивать только по направлению вперед, поэтому нельзя двигать им вперед-назад, повреждая тем самым зуб и сам напильник.

В заключение

Если технология заточки предписывает заточку снятой цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповерт.

Приведенные выше рекомендации в полном объеме действительны для пильных гарнитур инструментов с электрическим приводом. Цепи одинакового шага и типоразмера по всем параметрам взаимозаменяемы.

Перед установкой нового комплекта необходимо убедится в состоянии венца привода. Деталь с существенным износом при установке новой шины и цепи подлежит обязательной замене.

Замена стандартной гарнитуры более производительной, оправдано только при значительном запасе мощности и вращательного момента. В противном случае, при эксплуатации двигателя с постоянной перегрузкой, с полной выработкой его ресурса, могут возникнуть проблемы.
