Как заточить цепь бензопилы своими руками

Возможность использования болгарки

Ручной способ с применением напильника считается наиболее подходящим вариантом для неопытных владельцев инструмента. Недостатком его является повышенная трудоемкость и длительность процедуры. Обработка затачиваемого инструмента может обеспечиваться болгаркой. По своему принципу такая технология мало отличается от предыдущего способа, но позволяет механизировать процесс. Другое дело, что применение болгарки требует определенных навыков работы с ней, и при малейшем неверном движении будет снято чрезмерное количество металла.

Использование болгарки

Именно поэтому обработка болгаркой требует особой осторожности и аккуратности. При реализации данного механизированного способа следует учитывать такие нюансы:

При реализации данного механизированного способа следует учитывать такие нюансы:

Цепь не снимается с бензопилы, а все работы осуществляются на собранном инструменте.
На болгарку устанавливается диск для обработки металла диаметром не менее 3 см, при этом не стоит стремиться использовать новый диск, т.к

ранее пользованный диск имеет более скругленные кромки.
Между цепью и низом шины бензопилы устанавливается блокировка в виде деревянного клина.
Важно правильно определить угол, под которым обеспечивается заточка, причем он устанавливается индивидуально для каждого инструмента.

Конструкция пильной цепи

Концепция цепи для мотопилы, предложенная Джозефом Коксом оказалось настолько удачной, что не претерпела практически никаких конструктивных изменений. По большому счету усовершенствования коснулись лишь системы смазки инструмента, а также борьбы с обратной отдачей и вибрациями.

Любая пильная цепь состоит из звеньев трех типов:

  1. Режущие

Это наиболее сложная деталь цепной гарнитуры. Ее конструкция включает ограничитель глубины пропила и режущий элемент с контурным углом резки.

  1. Ведущие

Такие звенья еще называют хвостовиками. Через ведущую звездочку они передают вращение от двигателя пилы на цепь, обеспечивая ее стабильное положение на шине.

  1. Соединительные

Предназначены для соединения режущих и ведущих элементов.

Главными в цепной системе являются режущие звенья. Они бывают лево- и правосторонними, а их режущие грани выступают за плоскость шины, что обеспечивает свободный распил с минимальным сопротивлением резке. Цепные зубья (резцы) работают по принципу рубанка – чем дальше будет выдвинута верхняя режущая кромка, тем крупнее будет распил.

Резцы пильной цепи различаются на два основных типа:

  1. Чизель (англ.chisel – долото, резец)

Обладают высокой производительностью и обеспечивают хорошую скорость пиления. Конфигурация таких резцов обеспечивает меньшую площадь контакта с древесиной при распиле, благодаря чему снижается сопротивление последней. Недостатками цепных зубьев чизельного типа являются высокая чувствительность к абразивной среде, а также сложность и трудоемкость процесса заточки.

  1. Чиппер (англ. сhipper – рубить в щепу)

Серпообразный профиль чипперных резцов менее эффективен из-за увеличенной площади контакта при распиле. С другой стороны чипперы очень удобны в обслуживании, поскольку скругленный угол резца не так болезненно реагирует на погрешности при затачивании.

Заточка цепи напильником

Этот вид заточки можно использовать прямо в полевых условиях. Для него потребуется круглый напильник, держатель для него (зажим) и тиски для зажатия шины.

Для заточки напильником нужно выполнить следующие манипуляции:

  • Зажать шину в тисках. Если вы находитесь в посадке и тиски с собой не брали, тогда зажать шину можно, уперев ее в бревно.
  • Установить зажим с напильником на цепь так, чтобы он создавал угол 30°.
  • Легкими движениями вперед (от себя), точим зуб. Новым напильником достаточно сделать 5 — 7 движений. Если напильник уже был в использовании несколько раз, тогда движений потребуется больше.
  • После того, как зуб заточили, убираем напильник с зажимом и прокручиваем цепь до следующего зуба. После прохождения всех правых зубьев, разворачиваем пилу (или меняем положение напильника) и точим левые зубья.

Некоторые держатели для напильников имеют нанесенный шаблон для заточки, на котором уже указан угол точения. Так вам не придется «прикидывать на глаз» этот угол. Но по опыту скажем, что нужно хорошенько потренироваться, пока получится идеально ровно напильником точить цепь.

Все размеры указаны в мм.

Самая распространенная технология в частном секторе, когда бензопила эксплуатируется на любительском уровне, и под рукой нет специальных приспособлений. На практике в быту реализуется простейший вариант заточки – круглым напильником. Его рекомендуемые диаметры: для цепи размером 1,3 – на 4, для 1,6 – на 5.

А если рядом нет линейки, и замерить в точности, до мм, параметр невозможно? Как определить, какой напильник понадобится? Существует такое правило выбора – инструмент в средней части не должен выступать над зубом больше, чем на 1/5 своего сечения. Это отмечено на рисунке (с левой стороны).

Но заточка цепи лишь одним напильником, «на глазок» – это крайний случай, и то, если работник имеет высочайшую квалификацию, большой опыт в этом деле, и заострение кромок производится лишь 1 – 2 раза, не более. То есть когда цепь нужно лишь поправить. Но для систематического ее приведения в рабочее состояние такая методика явно не подходит.

Рекомендуется вместе с бензопилой приобрести специальный комплект для заточки цепи. В его состав обычно входят 2 напильника (круглый + плоский), крючок для очистки звеньев и ограничитель глубины.

Цена – от 590 рублей (зависит от производителя). Это позволит произвести заточку более корректно, не нарушая заводских параметров цепи. С учетом стоимости бензопилы, расходы незначительные и вполне оправданные.

Советы по продлению срока службы цепи бензопилы

Береги честь с молоду, а вещь снову, как гласит народная мудрость. Это высказывание особенно актуально для колющих и режущих предметов, так как в домашних условиях добиться заводской точности не представляется возможным. Для того, чтобы цепь максимально долго оставалась острой, запомните следующие правила:

  1. Регулярно смазывать цепь маслом. Делается для того, чтобы обеспечить плавность хода и предотвратить появление коррозии. При регулярной работе процедуру достаточно повторять раз в две недели. Если пилой пользуются редко, целесообразнее снять цепь и замочить ее в машинном масле.
  2. Пилить строго перпендикулярно земле. Несмотря на то, что бензопилы работают под любым углом, стандартные требования работы с пилящим инструментом закрепляют определенную стойку. Распиловка производится перпендикулярно земле, пилящая кромка относительно дерева расположена под углом в 45.
  3. Дать металлу остыть. Любая сталь при нагревании теряет свою прочность. Даже так называемое, каленое железо, получается путем нагревания стали до граничной температуры и немедленного ее охлаждения, приобретает сверхпрочность только один раз. Если повторить процедуру, металл потеряет свои свойства. Так как большинство цепей делается из относительно дешевой технической стали, то перенагревание моментально приводит к затуплению зубьев.
  4. Осматривать цепь после окончания работы. Достаточно часто в ней остаются мелкие щепки или стружка. Если они встанут в распорку, то изменят геометрию зуба, следовательно, он начнет работать неправильно и в лучшем случае быстро затупиться, а в худшем – сломается.
  5. Хранить пилу в сухом, хорошо вентилируемом помещении. Даже обработанная маслом цепь достаточно быстро покроется коррозией, если будет постоянно находится на открытом воздухе. Вентиляция нужна для того, чтобы влага из воздуха внутри помещения не успевала оседать на цепь.
  6. Не бить пилой по дереву, камню или другой поверхности. Несмотря на очевидность, данное действие достаточно часто совершается автоматически, с целью вытрусить опилки. Делать это категорически нельзя, так как на режущей кромке появляются заусенцы, устранить которые достаточно сложно. Без исправления этого дефекта производительность работы падает на 20-30%.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник  периодически проворачивают вдоль своей оси.

Строение пильного сегмента с победитовой напайкой

Принципиальное отличие звена победитовой цепи для бензопилы заключается в том, что к основанию зуба при помощи медной пайки прикрепляется твердосплавный сегмент. В пилах Stihl 180 такой пильный сегмент называется Rapid Duro или Picco Duro (слово Rapid пусть никого не вводит в заблуждение – в данном случае речь не идёт о быстрорежущей стали).

О марке и составе используемого твёрдого сплава Stihl по понятным причинам не упоминает, но, по всей видимости, в качестве твердосплавного элемента используются сплавы типа ВК3М или ВК6М. Именно наибольшее количество карбида вольфрама при минимальной добавке кобальта обеспечивает наивысшую твёрдость и прочность. Если значения указанных параметров находятся в пределах HRA 89…91, то таким инструментом вполне можно разрезать древесину:

  • особо твёрдых пород деревьев;
  • вторичную загрязнённую древесину;
  • дерево с вероятными металлическими фрагментами внутри (гвозди, шурупы) и т. д.

Вследствие значительной прочности твёрдых сплавов на изгиб – не менее 1100 МПа – выкрашивания зубьев не происходит. Наличие твердосплавного сегмента не приводит к увеличению высоты зуба, поскольку соответственно уменьшается высота основного звена пильного полотна. Поэтому технологические возможности пил Stihl с победитовыми напайками не изменяются по сравнению с аналогичным бензопильным инструментом, оснащённым стандартными пильными звеньями.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

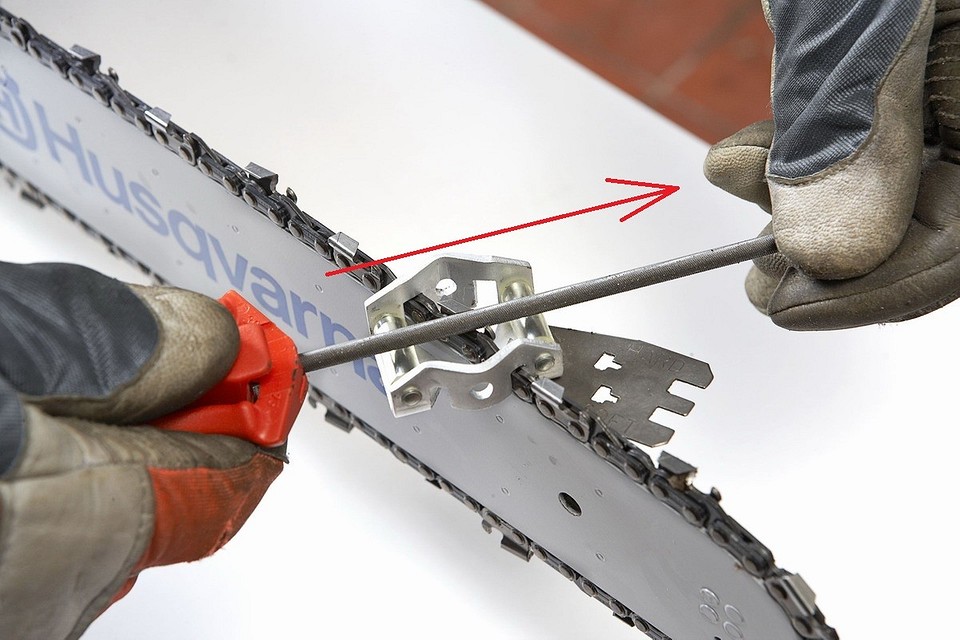

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Для того чтобы правильно заточить бензопилу, нужно соблюдать некоторые правила. Умение правильно снимать и фиксировать цепочку является одним из важных факторов удачной заточки.

Что понадобится для заточки пилы в домашних условиях

Заточить цепку пилы можно как вручную, так и на специальном станке. Большинство людей выполняют эту процедуру вручную.

Однако профессионалы советуют не заниматься этим очень часто, так как это может привести к быстрому износу. Но все же бывают случаи, когда надо заточить пилу именно вручную.

Для этого продаются специальные приспособления для заточки цепей бензопил, в которые входят:

  1. Круглый напильник;
  2. Плоский напильник;
  3. Шаблон;
  4. Крючок.

Шаблон нужен для регулировки затачиваемого ограничителя глубины. А крючок предназначен для удаления пыли и опилок с цепки. Такой набор для заточки цепи бензопилы понадобится всем садоводам.

Но стоит помнить, что постоянно острить зубья ручным методом не рекомендуется по ряду причин:

  • при ручной заточке зубья стачиваются неравномерно, что приводит к дисбалансу в работе;
  • старые цепи со временем изнашиваются, и заточка вручную становится практически невозможной;
  • режущая кромка может потерять свою нормальную форму;
  • есть риск разрыва цепи со временем.

Если вы не хотите точить зубья вручную, то можно воспользоваться станком для заточки цепей бензопил. Такие машины бывают двух типов: ручные и электрические. Ручные подразумевают механическую работу руками.

Электрические

Существует еще и третий способ заточки цепки бензопилы. Метод этот достаточно новый и наверное самый простой. Достаточно всего лишь купить специальный круг для заточки цепей бензопил вместе со специальной цепью.

Это небольшое устройство

Камень этот ставится вогнутой стороной к шине. На цепке есть звенья, которые затирают камень и не дают попадать маслу на пилу. Как заточить цепь своими руками по этому методу, вы можете посмотреть на видео.

Снятие цепи с бензопилы

Чтобы снять цепку с бензопилы, для начала нужно потянуть на себя защитный щиток. Как только вы услышали защелкивающий звук, берите отвертку и ослабляйте цепочку.

Но также нужно уметь ее правильно натянуть. После того, как вы надели цепь на шину и собрали все, убедитесь, что она плотно прилегает внизу шины. Нормально натянутая цепь должна отходить от низа шины при оттягивании рукой на 3-5 мм.

Как зафиксировать и заточить цепь в домашних условиях

Чтобы понять, как правильно точить цепь бензопилы напильником, и научиться это делать в домашних условиях, нужно придерживаться следующих пошаговых инструкций. Для начала нужно правильно зафиксировать цепь. Методов фиксации есть несколько. Первый метод заключается в фиксации шины в тисках – это наиболее правильный метод.

Так вы точно можете быть уверены, что цепочка будет оставаться неподвижной. Однако есть и второй метод. Вы можете просто сесть поудобнее, зафиксировать пилу между ног на уровне коленей и приступить к заточке. Самое главное, чтобы нижняя часть шины была не ниже уровня ваших коленей.

Вот пошаговая инструкция, как точить цепь бензопилы напильником:

  1. Закрепите шину бензопилы так, чтобы она находилась в стационарном положении.
  2. Подберите правильный круглый напильник и державку, чтобы при заточке режущей кромки жало напильника выступало не более чем на 20 %.
  3. Пометьте зуб, с которого начинаете заточку, чтобы не пойти по второму кругу.
  4. Затачивая, протягивайте напильник только в одну сторону и регулярно прокручивайте его вокруг своей оси, чтобы был равномерный износ.
  5. При необходимости наточите ограничитель глубины плоским напильником.

И важно помнить об угле заточки цепи бензопилы. Угол в вертикальной плоскости напильника по отношению к цепи должен составлять 90º, а в горизонтальной –30º или 10º, в зависимости от параметров пилы (под углом 10º затачиваются пилы, которые предназначены для продольной резки бревен)

Правильный угол и позицию напильника вам поможет удерживать державка.

Если вы или ваш сосед имеете станок для заточки цепей, то вам повезло. С этим оборудованием можно быстро, качественно и без особых усилий наточить вашу пилу.

  1. Немного ослабьте цепь на бензопиле, прокрутив боковой винт отверткой.
  2. После этого вы должны расположить бензопилу в станке таким образом, чтобы зубья были направлены на точильный камень.
  3. Далее вы должны выбрать угол заточки (он зависит от типа бензопилы).
  4. Установите полярность.
  5. Выберите способ заточки: последовательная или через зуб.

Теперь можно приступать к самой процедуре.

Беспокоиться о том, как наточить цепь бензопилы на станке максимально точно, не стоит. Все современные автоматические точилки доведены практически до идеала. Поэтому вам просто необходимо следовать инструкциям, прописанным выше.

Как понять, что пора затачивать бензопилу?

Есть несколько способов понять, что главный элемент бензопилы пора наточить, а именно:

  • вы прилагаете больше усилий для работы с пилой;
  • наблюдается обвисание цепи;
  • присутствует вибрация при распиле;
  • спил получается рваным.

Если в процессе осуществления каких-либо действий с инструментом вы наблюдаете хоть одну из этих причин, значит необходимо отдавать бензопилу на заточку, либо заточить цепь на бензопилу своими руками. Тем, кто занимается валкой леса или активно работает с древесиной, приходится часто заниматься заточкой бензопилы. В некоторых случаях пила нуждается в заточке по нескольку раз в течение дня.

Тупой инструмент ведёт себя определённым образом, поэтому определяют необходимость затачивания по характеру работы:

  • Пила будто шлифует поверхность дерева и не погружается в него сразу.
  • При распиле мягких пород приходится сильно давить на шину, что требует повышенных трудозатрат.
  • Образуется мелкая тирса вместо крупной стружки.
  • Цепь перегревается, чувствуется запах подгорающей смазки.
  • Распил получается неточным, край «рваным».

Что нужно получить в результате – оценка качественной заточки

Перед тем, как перейти к рассмотрению способов заострить режущие зубья, хотелось бы уделить внимание еще одному важному моменту – определению качества заточки пильной цепи. Что должно получиться в итоге:

  • Острые верхние и боковые режущие кромки
  • Одинаковые рекомендованные углы заточки
  • Одинаковое расстояние ограничителя глубины
  • Одинаковую длину режущих зубьев

Звучит довольно просто, но на деле нужно соблюсти определенные рекомендации. С длиной режущих зубьев все понятно. Достаточно проследить за тем, чтобы она была одинакова, что сделать не так уж и сложно.

Другое дело угол заточки цепи. Здесь нужно понимать для какой распиловки древесины понадобится бензопила – продольной или поперечной? Рекомендуемый угол в плане для продольной составит 10°, для поперечной около 30° с возможной погрешностью до 5°. Величину переднего угла зуба цепи можно определить, ссылаясь на советы производителей. Значение должно находиться в диапазоне от 60° до 85°. Следует приложить усилия, чтобы во время заточки не отклоняться от рекомендованных значений.

И, конечно же, нельзя забывать об ограничителе глубины. Его величина напрямую влияет на производительность бензопилы , присутствие вибраций и возможность появления рывков. Значение ограничителя должно находиться в пределах 0,6-0,65 мм, хотя многие производители и рекомендуют более широкий диапазон – 0,5-0,8 мм.

Виды заточки цепей бензопил и правильная работа с ними

Далее мы расскажем о нескольких популярных способах заточки цепи, которые можно выполнить как в домашних условиях, так и на производстве.

Ручная заточка напильником в домашних условиях

Ручная заточки считается наиболее экономичной, бюджетной, для этого потребуется лишь напильник, который есть в каждом доме у хозяина, если его нет — стоит он недорого и продается на любом строительном рынке или в магазине строительных товаров и инструмента. Для размера цепи 1,3 мм потребуется напильник диаметром 4 мм, для размера цепи 1,6 мм — нужен напильник диаметром 5,2 мм.

Этапы ручной заточки цепи бензопилы в домашних условиях:

  • закрепите цепь (шину) так, чтобы она была полностью неподвижна;
  • не меняйте угол заточки в течение всего затачивания;
  • выполните 2-3 движения вперед напильником с легким нажатием;
  • поворачивайте напильник разными сторонами;
  • заточку выполняйте по размеру самого малого зубца.

Как заточить цепь бензопилы напильником своими руками — об этом видео ниже:

https://youtube.com/watch?v=qdfDaHVFSiw

Профессиональная заточка на станке

Заточка на станке может выполняться ручным станком или профессиональным станком.

Профессиональные станки работают от сети. Принцип заточки практически такой же, как и при ручном затачивании:

  • цепь бензопилы фиксируют в направляющих;
  • далее настраивают ширину канавки и выбирают угол;
  • опускают затачивающий диск;
  • цепь двигают по держателю, зажимают, обрабатывают каждый зубец.

Точильным элементом в профессиональных станках является наждачный камень. Хороший автоматический станок стоит недешево, потому профессиональное оборудование для заточки, в основном, находится в сервисах и мастерских. Покупать такое для домашнего использования не рационально.

Видео о том, как заточить цепь бензопилы на станке

https://youtube.com/watch?v=3wPl-pP5sNQ

Заточка с помощью шлифовальной машинки или болгарки

Процесс заточки цепи бензопилы шлифовальной машинкой или болгаркой производится с помощью специальной насадки, такого же шлифдиска, который используется как насадка в профессиональных станках. Из всех способов точения, способ с болгаркой самый простой, однако, требующий некоторых навыков.

Для заточки вам потребуется болгарка и диск по металлу толщиной 2,5 мм. Точить цепь нужно на минимальных оборотах, поочередно обрабатывая каждый зубец на цепи. При использовании болгарки надевайте защитную пластиковую маску или очки, а также перчатки.

Видео о том, как заточить цепь бензопилы болгаркой

Характеристики зубьев цепи

Зубья цепи имеют несколько важных параметров. К таким параметрам относят:

  • устройство режущего звена (состоит из основания, крепящегося к цепи, лопатки зубца с двумя режущими кромками, ограничителя глубины, который контролирует, насколько глубоко лезвие врезается в дерево, торцевое и верхнее лезвие), режущее действие выполняет не сама цепь, а звенья, то есть, зубцы. Они передвигаются на цепи, как на основании, по дереву, и звено разрезает дерево;
  • угол торцевого лезвия, который позволяет цепи разрезать дерево (именно из-за этого угла при распиле формируется древесная стружка).

Для проведения правильной заточки цепи владельцу нужно знать:

  • тип металла цепи (мягкий, твердый, средний);
  • шаг цепи;
  • расстояние ограничителя глубины.

От этих двух параметров зависит, как правильно поточить цепь. Чем мягче металл цепи на бензопиле, тем аккуратнее нужно обращаться с напильником при ручной заточке. Верхний край напильника в процессе затачивания должен располагаться под углом 90° в вертикальной плоскости и 30° или 10° — в горизонтальной.

Предлагаем вам короткий рейтинг станков для заточки цепей бензопил из категории недорогих:

Все описанные модели подходят для точилки цепей на электропилах и бензопилах. Для размещения станка требуется небольшое рабочее место: устойчивый стол и источник питания для подсоединения устройства к сети.

Станок для заточки цепей бензопил Oregon — видео с обзором работы аппарата. Устройство Орегон подходит для затачивания цепей типа 91VX; 91VPX с шагом.325″ и 3/8″; LPX с шагом.325″ и 3/8″; BPX с шагом 3/8″, LGX.

Ниже приведены основные признаки того, что пора выполнить заточку цепи:

  • во время работы пила теряет стабильность, вырывается из рук и сильно вибрирует;
  • бензопила или электропила выдает стружку только мелких размеров, а крупной стружки не производит;
  • пильная часть увязает в материале, пиление невозможно производить качественно и быстро;
  • углубление бензопилы в древесину не происходит само по себе, для того, чтобы выполнить продольный распил, инструмент приходится «утапливать» руками в материал, прикладывая усилия и прижимая полотно;
  • во время распиливания образуется кривой срез;
  • бензопила быстро и сильно нагревается;
  • износ цепи происходит намного быстрее;
  • повышается расход топлива.

Если вы отметили на своем домашнем инструменте несколько описанных признаков, значит, пришло время, чтобы наточить цепь.

Оригинальную цепь бензопилы можно затачивать несколько раз, она будет сохранять все рабочие свойства — остроту реза, качество среза, скорость вращения по шине.

Несколько важных советов, которые помогут дольше не точить цепь на бензопиле:

  • не используйте новую цепь со старой звездочкой и наоборот;
  • если в ходе эксплуатации бензопилы вы уже сточили две цепи, замените звездочку новой;
  • цепь должна пройти обкатку перед полноценной эксплуатацией бензопилы с нормальной нагрузкой (обкатка производится непосредственно перед пилением, 1 минуту на малых оборотах, а затем 1 минуту на средних оборотах);
  • после остывания новой цепи бензопилы следует проверить степень ее натяжения;
  • всегда используйте цепную смазку для бензопилы, качественное масло;
  • сохраняйте нормальное натянутое положение звеньев, ведь во время работы бензопилу часто наклоняют в разные стороны, что увеличивает вероятность соскальзывания цепи с шины;
  • контролируйте положение и направленность ограничителя глубины пропила, после 3-й или 4-й заточки проверяйте параметры ограничителя.

Ручная заточка напильником в домашних условиях

Для ограничителей зубьев можно использовать плоский напильник. Шаблон для заточки крепится на обтачиваемый элемент.

Этапы ручной заточки цепи бензопилы в домашних условиях:

  • закрепите цепь (шину) так, чтобы она была полностью неподвижна;
  • не меняйте угол заточки в течение всего затачивания;
  • выполните 2-3 движения вперед напильником с легким нажатием;
  • поворачивайте напильник разными сторонами;
  • заточку выполняйте по размеру самого малого зубца.

Как заточить цепь бензопилы напильником своими руками — об этом видео ниже:

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
