Заточка пил по дереву своими руками

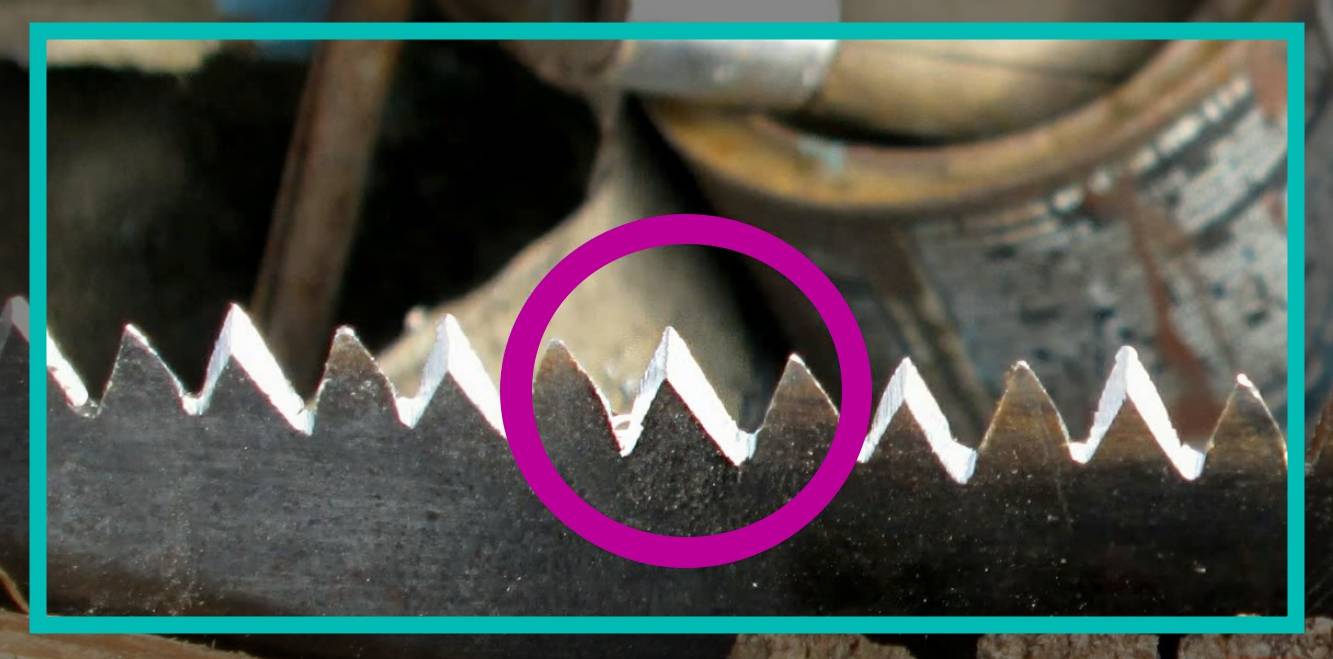

Признаки того, что пила затупилась

Учитывая тот факт, что ножовка в процессе использования подвергается постоянным нагрузкам, ее зубья со временем притупляются. Степень эффективности работы тупым инструментом заметно меньше. Помимо этого, пользоваться такой ножовкой не следует по следующим причинам:

  • снижается производительность. При распиловке дерева больше затрачивается сил мастера и его времени;
  • ухудшается точность выполнения работ. Тупыми зубьями практически невозможно ровно и аккуратно распилить древесину. Особенно трудно работать с такой пилой в саду;
  • опасность использования ножовки. В процессе эксплуатации инструмент будет застревать, сходить с линии распила, заклинивать, что увеличивает вероятность получения травмы.

Ножовку надо срочно наточить, если появился характерный тупой звук, округлились кончики зубьев, не получается произвести распил древесины. Если инструментом стало тяжело работать, то лучше прекратить пилить, осмотреть его и приступить к решению вопроса о заточке.

Зачем и когда точить

Существует три основные причины, по которым необходимо выполнять заточку пил:

  • распилка материалов усложняется — тратится больше времени, необходимо применять больше усилий, на начальном этапе сложно сформировать линию разреза;
  • повышается опасность в работе, так как полотно может заклинивать, теряться плоскость распила, гнуться полотно под нагрузкой;
  • снижается точность обработки — полотно уводит в сторону, сложно делать разрез в единой плоскости.

Следующие признаки помогут определить необходимость заточки зубьев пилы:

  • при работе появляется глуховатый звук;
  • пила застревает в распиле;
  • зубцы имеют округлую форму или не одинаковую;
  • сложно держать заданное направление.

Геометрия режущих элементов

Рабочий элемент пилы — зуб — имеет определенную геометрическую форму с наличием не одной, а нескольких режущих кромок. Всегда существует одна основная кромка и дополнительные, образованные пересечением плоскостей «А», «Б» и «В» в определенных сочетаниях. Для работы с разным материалом имеет смысл подбирать диски с наиболее подходящей формой режущих зубьев.

Зуб прямой формы

Пильный диск с наличием такой рабочей зоны предназначен для чернового раскроя пиломатериалов. Рез получается грубым, невысокого качества, при сравнительно быстром проведении операций.

Зуб скошенной формы

Передняя плоскость режущей кромки, выполненная в такой форме, обеспечивает получение пропилов с точной и ровной линией. Пила идеально подходит для работы с материалом композитного типа: фанера, ДСП (с ламинированием односторонним и двухсторонним). После раскроя заготовок из твердого пиломатериала он выщерблен, сколов практически не наблюдается.

Бывают диски со скошенной передней кромкой резца, бывают со скошенной задней кромкой, или вариант с чередующимися зубьями (переменно скошенное полотно). В случае работы инструментом со скошенной поверхностью задней кромки режущего элемента при распиле твердых древесных пород наблюдается четкий качественный рез, но быстрое затупление пилы.

Зуб трапециевидной формы

Главное преимущество такой пилы – медленный износ диска за счет отсутствия необходимости в частой заточке на точильном станке. Обычно вся линия полотна состоит из чередующихся режущих элементов — прямых и трапециевидных зубьев, работающих в тандеме. Более высокий зуб-трапеция осуществляет черновую прорезь, позволяя основной прямой кромке легче проводить распил. Инструмент можно применять для раскроя пластмасс, твердых ламинатов.

Зуб конической формы

Вспомогательный тип инструмента, предназначенный для осуществления надреза материалов с ламинированной поверхностью предварительно основному пропилу. Операция проводится во избежание появления сколов на лицевой части изделия. Такой пильный диск не используется в качестве самостоятельной рабочей единицы.

Зуб серповидной формы

Полотнами с вогнутой формой зуба удобно проводить раскрой материала в поперечном направлении реза относительно расположения волокон.

  • Движение заготовки по рабочему столу при раскрое происходит с применением большого физического усилия;
  • По линии распила наблюдаются трещины и сколы;
  • Во время работы происходит перегрев двигателя;
  • В воздухе ощущается запах гари;
  • Материал горит, что проявляется в виде темных участков по линии пропила.

При обнаружении какого-либо из этих признаков необходимо срочно приступать к заточке дисковых пил своими руками. Также до проведения работ можно проконтролировать остроту пилы, ориентируясь на тактильные ощущения или визуально при помощи увеличительного стекла. Допустимый радиус округления режущего угла должен соответствовать величине в 0.1-0.2 мм. Проводя распил больших заготовок, изнашиваются все рабочие кромки.

Заточка пилы по дереву разными способами

Для того чтобы заточить пилу по дереву понадобятся небольших размеров болгарка и плоский напильник с прочной рукояткой. Развести зубья пилы в стороны, можно с помощью того же напильника, а вот чтобы побыстрее заточить пилу по дереву своими руками, можно воспользоваться болгаркой.

Как развести пилу по дереву

Развод зубьев на пиле необходим, для того чтобы работать с данным инструментом по дереву можно было бы максимально просто, легко и удобно. Для этого пила ложится на ровную плоскую поверхность, после чего при помощи плоского напильника зубья пилы разводятся в одну и другую стороны в зависимости от их направления. Слишком большой развод пилы по дереву делать не стоит, вполне хватит 3-4 миллиметров.

Далее, при помощи того же плоского напильника, можно выполнить и заточку пилы по дереву. Для этого полотно пилы оставляется в таком же положении, как и при разводе пилы, и далее при помощи напильника происходит заточка её зубьев. Сначала аккуратно затачивается одна сторона зубьев пилы, после чего можно приступать к заточке противоположной стороны зубьев.

Как заточить пилу болгаркой

Гораздо быстрее можно заточить пилу используя для этих целей на напильник, а небольшую болгарку с установленным диском по металлу. Однако в данном варианте стоит знать, что можно повредить зубья пилы по дереву до такой степени, что инструмент полностью придёт в негодность, и его дальше нельзя будет использовать.

Как наточить пилу напильником

Итак, для того чтобы наточить пилу по дереву болгаркой, следует зажать пилу в тиски или струбцинами к прочному основанию. Затем при помощи болгарки аккуратно происходит заточка зубьев

Здесь важно не переусердствовать, чувствовать, как работает болгарка, и выполнять всю работу по заточке пилы, не спеша и аккуратно

Не стоит забывать и о мерах предосторожности, поскольку работая с болгаркой можно навредить собственному здоровью. Обязательно, перед тем как выполнять заточку пилы болгаркой, нужно надеть защитные очки на глаза во избежание попадания окалины в глаз

Также стоит крепко закрепить пилу и только после этого, можно приступать к выполнению работ по заточке пилы.

Итак, как видно, наточить пилу по дереву своими руками не так уж и сложно. Для этих целей можно воспользоваться и напильником и болгаркой

Но обязательно не стоит забывать о мерах собственной предосторожности, действовать максимально аккуратно и, конечно же, не торопиться

Как наточить режущую оснастку при помощи болгарки и шуруповерта

В сети имеются ролики, где показан процесс заточки бензопильных цепей при помощи такого инструмента, как углошлифовальная машинка или по-простому болгарка. Принцип процедуры аналогичен с действиями при использовании станка. Однако сложность его лишь в том, что мастеру необходимо самостоятельно выбирать угол заточки, и при этом контролировать инструмент, удерживая его в руках. Сделать это достаточно сложно, и еще труднее, выполнить процедуру с получением качественного угла заточки. Именно поэтому прибегать к реализации процесса таким способом не рекомендуется, ведь недостатков у него достаточно много:

  • сложность — что связано с удержанием инструмента в руках и одновременным контролем угла заточки;
  • высокая вероятность испортить оснастку, так как при неправильно заточенных зубьях, цепь будет резать с меньшей эффективностью, или вовсе не будет пилить;
  • увеличение скорости затупления зубьев — диск на заточном станке вращается с меньшей скоростью, чем круг на болгарке. При непродолжительном контакте с кромкой, металл успевает значительно нагреваться до высоких температур, что приводит к его закалке и отпуску, и поэтому не исключается вероятность того, что заточенная в таких условиях цепь, будет быстрее затупляться (это приведет к ускоренному ее износу).

Использование болгарки для восстановления качества заточки зубьев — это далеко не самый лучший вариант. И прибегать к его реализации не рекомендуется вовсе. Как это делают мастера в домашних условиях, можно посмотреть на видео.

Как альтернатива использованию болгарки для заточки бензопильной оснастки, применяется шуруповерт.. Принцип его реализации заключается в выполнении следующих действий:

  1. В патроне инструмента (шуруповерта) зажать круглый напильник.
  2. Выполнять движения напильником, как в случае с ручным способом, только дополнительно осуществлять его вращение от шуруповерта.
  3. Проводить вращающийся напильник несколько раз, увеличивая силу прижатия при движении от себя, и ослабляя, возвращая его в исходное положение.

Такой способ нельзя назвать эффективным, так как и речи не может быть о соблюдении угла заточки. У него есть только одно преимущество — на реализацию затрачивается вдвое меньше времени. Он подходит при необходимости быстрого выполнения процедуры. Ниже на видео показано, как производится заточка цепи на бензопиле при помощи шуруповерта.

На основании представленных инструкций каждый пильщик может сделать для себя соответствующие выводы о рациональности каждого способа. Опираясь на описание, вы всегда можете поддерживать состояние вашего инструмента в должном состоянии.

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Инструкция по затачиванию

Сперва нужно приготовить оборудование, необходимое для работы:

Чтобы сделать заточку качественнее, можно подготовить дополнительные инструменты:

  • Устройство, позволяющее крепить пилу под требуемым углом.
  • Слесарный молоток.

Разводка

Прежде чем возвращать остроту пиле, нужно настроить зубья, то есть развести их. Разводка — это установка режущих зубцов под определённым углом относительно полотна и друг друга. Если посмотреть на разведённую пилу, видно, что они, чередуясь, отклоняются вправо и влево от самой пластины полотна. Такая конфигурация даёт ножовке свободу в глубоком пропиле. Она не застревает, потому что не касается стенок всей плоскостью.

Чтобы «на глаз» выставить верный угол каждому зубцу, нужен солидный опыт, который есть не у каждого плотника. Он приходит после многих десятков заточенных пил. Для менее опытных плотников есть инструмент, именуемый разводкой. Наиболее примитивный его вариант — плоская стальная пластина с прорезью. В эту щель с минимальным зазором, в натяжку, вставляется ножовка.

Процесс разводки выглядит так:

  1. Закрепить ножовку в тисках так. Нужно добиться, чтобы зубцы на 2 см выступали над губками.
  2. Зубцы зажимаются в пазу, после чего отгибаются в середине.
  3. Сперва нужно отогнуть в одну сторону все чётные зубцы, потом в противоположном направлении отогнуть нечётные.
  4. В конце можно развести губки тисков по рассчитанной ширине разводки и попытаться провести пилу между ними.
  5. Чрезмерно отогнутый зубец заденет за тиски. Плоскогубцами отогните его чуть сильнее.

Подгонка зубьев по высоте

Все режущие выступы должны быть одинакового размера, чтобы производительность пиления не ухудшалась. Более длинные зубья испытывают большие нагрузки и быстрее стираются, в то время как короткие даже не касаются древесины.

Протяжка полотна становится дёрганой, неравномерной, тратится больше сил. Ухудшается точность разреза, поверхность среза становится более шероховатой.

Подгонка осуществляется до начала заточки. Убедиться, что ни один из зубцов не выступает, можно так: прижмите полотно к листу бумаги, положенному на стол.

Вершины зубцов отпечатается на листе, и по пробелам в этом узоре можно будет отрегулировать их высоту. Чтобы сделать это, в слесарных тисках зажмите пилу и напильником сточите слишком длинные зубцы.

Непосредственно заточка

Для возвращения зубьям былой остроты не подойдёт брусок, которым точат кухонные ножи. Нужен особый инструмент: напильник с треугольным сечением или надфиль. Очень хорошо, если есть несколько напильников с разным сечением и шагом насечки: это позволит идеально обработать каждый зубец.

Этапы заточки:

  1. Одной рукой возьмите напильник за рукоять, а другую положите на конец инструмента.
  2. Определитесь с углом заточки. Обычно он равен 15-30 °. Определить его можно на глаз, транспортиром или воспользоваться нехитрой техникой. Придайте деревянному бруску форму равнобедренного треугольника с углами 90, 60 и 30 градусов, потом пользуйтесь им как мерилом.
  3. Наточите левые режущие грани чётных (дальних от вас) зубьев. На каждый требуется отводить равное количество проводок напильника, чтобы снять одинаковое количество стружки. Давление на инструмент должно быть одинаковой силы.
  4. Поверните ножовку другой стороной, после чего снова заострите левые кромки чётных зубцов.
  5. Заострите вершины зубьев.
  6. Не забывайте с помощью бруска контролировать угол заточки.

Процесс кажется очень простым, хоть и монотонным, но есть ряд нюансов:

  • Закреплять пилу в тисках нужно очень плотно в целях безопасности. Не стоит бояться повредить металл полотна сильным сжатием.
  • Рабочее место должно быть хорошо освещено, чтобы было проще определять углы и остроту.
  • Металл снимается, только когда напильник двигается по направлению от плотника.
  • Чем сильнее затуплена пила, тем крупнее могут быть насечки на напильнике, но для доводки зубьев всегда нужно брать напильник с маленькими насечками.
  • Фиксируя инструмент в тисках просовывайте его между губками максимально глубоко. Для предотвращения раскачки ножовки наружу должны оставаться только зубья.
  • В процессе работы на затачиваемых гранях неизбежно будут заусеницы. Чтобы их убрать, достаточно провести по металлу мелкозернистым абразивом (наждачной бумагой).
  • Для проверки качества нужно внимательно рассмотреть зубья на свету. Они должны блестеть.

Улучшения качества заточки

Выше был рассмотрен классический вариант, которым может воспользоваться кто угодно. Есть способ сделать процесс заточки эффективнее и легче.

При использовании многокоординатных тисков с поворачивающейся станиной можно зафиксировать полотно так, что двигать напильник придётся только в горизонтальной плоскости.

Развод режущих элементов ленточной пилы

Развод – это отгиб полотен ленточных пил в разные стороны. Это позволяет значительно снизить трение полотна и предотвратить его зажатие. Для обеспечения свободного передвижения полотна о стенки распиливаемого материала его ширина должна быть больше, чем толщина этого материала.

Типы разводок ленточных пил

Развод может иметь несколько разновидностей. У разных производителей он может иметь различные названия. Наиболее часто может быть:

  • Стандартным, который характеризуется противоположным отгибанием режущих элементов в разнообразные стороны. Наиболее часто она используется для ленточных пил, которыми осуществляется распиловка твердого материала.
  • Волнистым, который относится к категории сложных конструкций. Развод в данном случае имеет переменное значение. При этом образовывается своеобразная волна.

Развод заключается в отгибе не всего полотна, а только определенной части его вершины. Параметры определяются строго производителями инструмента. Их диапазон составляет от 0,3 до 0,7 миллиметров.

Защищающим. Развод заключается в загибании двух зубьев. При этом третий остается на месте. Предназначается для ленточных пил по обработке особо твердого материала. По форме каждый третий зуб напоминает трапецию. Местом расположения является центр полотна. С его помощью осуществляется максимально правильное направление пильной ленты.

Станки по дереву характеризуются универсальной конструкцией пильного инструмента. Развод для обработки мягких пород должен характеризоваться большими размерами, чем в оборудовании для обработки твердых пород. Но развод не должна быть таковым, чтобы по центру располагался клин без выреза. Развод должен характеризоваться одинаковым расположением всех режущих элементов. Разводить зубья необходимо таким образом, чтобы отклонение было не более 0,1 миллиметра. Если пилы будут располагаться неравномерно, то это приведет к тому, что ленточнопильное оборудование в процессе работы будет отходить в сторону.

Заточка ручной ножовки болгаркой

Вопрос о том, как наточить ручную ножовку быстро, продолжает оставаться актуальным. Самый быстрый способ — это применение электрического инструмента, которым является углошлифовальная машинка или болгарка. Болгаркой затачивают цепи на бензопилы, но мало кому известно, что этим прибором можно наточить полотно ручной пилы. Как наточить зубцы полотна на ручной ножовке, описано в инструкции:

  1. Для начала нужно подобрать круг на болгарку. Как вы понимаете, он должен быть не толстым, поэтому заточные круги сразу следует исключить. Для заточки ручной пилки используется абразивный круг толщиной до 1,5 мм. Оптимальное значение толщины применяемого круга — 0,8 мм
  2. Второй момент — зажимать полотно рекомендуется не в губках тисков, а при помощи струбцины. В тисках устройство примет вертикальное положение, что удобно для работы напильником, но не для болгарки. Вместо тисков применяется струбцина, которой ножовка фиксируется к поверхности стола или верстака, тем самым принимая горизонтальное положение. Для обеспечения надежной фиксации струбциной можно воспользоваться деревянными проставками — брусьями. Фиксировать полотно рекомендуется двумя струбцинами, что исключит возникновение любых вибраций
  3. Когда все готово к выполнению манипуляций, можно приступать. Включаем болгарку, надев изначально защитные очки и рукавицы
  4. Производим заточку зубьев ручной пилы болгаркой путем прохождения между каждым зубцом. При этом изначально нужно выбрать соответствующий угол положения болгарки
  5. Проходим инструментом сначала с одной стороны полотна, а затем разворачиваем его и выполняем аналогичные манипуляции для другой части режущего устройства

Подробная видео инструкция показывает, что процедура заточки болгаркой обычной ручной пилы вовсе не трудная и вполне реализуема. Использовать этот метод может каждый, у кого имеется в распоряжении болгарка.

Из двух методов, которые если сравнить, можно сделать такие выводы, что работа болгаркой требует особого мастерства, однако и результат достигается в 2 раза быстрее. Если использовать напильник, то здесь требуется синхронность действий, а также контроль качества снятия металла между зубцами. Работа напильником длится дольше, однако это еще не повод отказываться от такого способа. После прохождения по полотну болгаркой возникает необходимость подточки или доработки, что легко реализуется напильником.

Как Заточить Дисковую Пилу Болгаркой

Заточка дисковых пил по дереву своими руками: геометрия углов, станки

Во время длительной эксплуатации дисковые пилы с твердосплавными напайками могут потерять свои первоначальные качества. Но это не означает, что следует приобретать новый режущий инструмент. В большинстве случаев заточку можно выполнить в домашних условиях, используя любой подходящий станок.

Необходимость заточки пилы

Для начала следует определиться – нужно ли выполнять заточку или нет. Существует несколько явных признаков, указывающих на актуальность выполнения этой процедуры. Если их проигнорировать, то в дальнейшем диск может стать неремонтопригодным и послужит причиной выхода из строя дорого станка.

Преимущество использования пильного диска с напайками заключается в увеличении срока эксплуатации. Также он предназначен для обработки твердых пород дерева. Наплавки изготавливаются из стали 9ХФ, 50 ХВА, 65Г и аналогичных им составов. Они отличаются высокой твердостью, но при этом при значительной эксплуатации возрастет вероятность их поломки.

Своевременная заточка дисковых пил станком своими руками выполняется при следующих явных признаках:

  • повышение нагрузки на двигатель. Причиной этому является ухудшение заточки и как следствие — силовому агрегату необходимо больше мощности для разрезания древесины. Если в конструкции двигателя не предусмотрены защитные реле – возможен выход его из строя;
  • ухудшение качества распила. Первым признаком является увеличение ширины реза, а также образование сколов и неровностей по его краям;
  • увеличение времени обработки заготовки. Для формирования реза требуется больше времени, чем обычно.

Лучшим способом является периодическая проверка состояния диска с напайками по дереву. Для этого потребуется временно оставить станок и демонтировать режущий инструмент. Если его геометрические параметры не совпадают с изначальными – необходима заточка.

Как определить угол заточки дисковой пилы

Оптимальным вариантом будет наличие исходного шаблона, согласно которому можно исправить геометрию режущей кромки. Зачастую он изготавливается из тонкостенного нержавеющего металла, реже – из плотного картона.

Что учитывать для правильной заточки ручной ножовки

При заточке рассматриваемого инструмента требуется придерживаться ряда таких рекомендаций:

  1. Чтобы не только обеспечить высокое качество заточки, но еще и исключить получение травмы, нужно надежно фиксировать полотно в тисках
  2. Рабочее место, где планируется проведение основных работ, должно быть хорошо освещаемым. Хороший свет понадобится также для проверки качества выполненной работы
  3. Насечка играет основополагающую роль при заточке, так как чем мельче размер насечки, тем выше качество заточки
  4. Полезная работа выполняется при движении напильником только в одном направлении, но никак не в двух, как делают многие начинающие мастера
  5. Если заточка ножовки произведена правильно, то на свету звенья будут блестеть.

Каленые зубья на ножовке

Если собираетесь заточить ножовку с калеными зубьями, то делать это не рекомендуется, так как сделать напильником это невозможно, а при воздействии болгарки звено может отколоться. Подводя итог о проделанной работе, можно сказать, что процесс заточки не трудный и вполне реализуем в домашних условиях. Кроме того, для его реализации не понадобится применение замысловатых приспособлений и инструментов. Убедитесь, что работать заточенной пилой намного проще и эффективней, чем пытаться что-то сделать «тупой» ножовкой.
