Как наточить цепь бензопилы: различные методы

На сегодня фактически нет мужчины, который не располагал бы таким уникальным и мощным в собственном роде инвентарем для садовых и строй работ как бензопила (см. как избрать бензопилу). По сути это устройство является наилучшим механизмом для выполнения сложных и огромных объемов работ, например спилить дерево. Ее мощности достаточно для того чтобы производить свою деятельность на протяжении не меньше двенадцати часов практически без остановок (см. рейтинг самых надежных бензопил).

Поэтому совершенно не удивительно, что в наше время бензопилы обладают таким высоким уровнем популярности и спроса. Но, не смотря на всю свою положительную характеристику это устройство, а точнее его неотъемлемая часть, такая как цепь, посредством долгой эксплуатации может затупиться. Естественно как говориться, не велика беда, так как ее очень просто и быстро можно вернуть в первоначальный вид.

Именно этой теме и предназначена данная статья. Заточка цепи Хускварна, пошаговый процесс заточки цепи бензопилы Husqvarna с видео, фото, описанием. Здесь вы сможете узнать о самом непосредственном механизме цепи, а также, каким образом и посредством применения чего можно быстро наострить «свое орудие» для работы. Заточка цепи бензопилы своими руками. Заточка цепи станком на Наглядно смотрите на видео: но болгаркой мы бы не рискнули. А также вашему вниманию будет представлена парочка советов, которые однозначно вам пригодятся. Итак, приступим к рассмотрению данной темы.

Устройство цепи в бензопиле

По сути, цепь устроена достаточно просто. Одними из основных ее элементов являются зубья, которые расположены как левой, так и правой стороне, и которые чередуются. Соединяются между собой посредством иных звеньев, а именно соединительных.

Изготавливаются они непосредственно из стального специализированного материала. К тому же верхняя часть стали покрыта хромовым твердым покрытием, благодаря которому в значительной степени повышается срок эксплуатации бензопилы. Также немаловажными частями цепи данного рода инструмента являются:

  • звено режущее;
  • боковая и верхняя грани;
  • глубинный срезной ограничитель.

А теперь давайте попробуем разобраться в вопросе относительно причин затупления непосредственно цепи. Почему так происходит и какие факторы на это влияют. Данный вопрос достаточно серьезный, так как от остроты зубьев, находящихся на цепи, зависит в первую очередь продуктивность работы самой бензопилы. Итак, давайте со всем по порядку.

Если вы являетесь владельцем бензопилы и при работу чувствуете сильные вибрации от инструмента, и заметили медленную проходимость инструмента, тогда будьте уверенны в том, что цепь на вашем устройстве затупилась. В основном причиной этому являются интенсивная и чрезмерная работа с инструментом.

К тому же немаловажным является соприкосновение непосредственно с землей или со значительно твердейшими деревянными элементами.

К тому же стоит отметить, что работать с такой бензопилой крайне не желательно, так как такого рода халатное отношение может привести к значительным проблемам. Среди которых не только в значительной степени высокий топливный расход а также очень медленная резка, но также производится воздействие вибраций непосредственно на корпус, а это, в свою очередь, ведет к поломке звездочки и даже самой шины.

Как можно заточить цепь бензопилы своими силами?

А теперь собственно давайте разберем все непосредственные способы, с помощью которых можно произвести качественную, а главное правильную заточку самой цепи расположенную на бензопиле. Итак.

Советы

Прежде чем приступить к заточке, стоит убедиться в том, что пиле она действительно необходима. Существует 5 простых критериев оценки, способных это подтвердить.

  1. Уменьшение размера опилок, вылетающих при работе.
  2. Повышение усилий, прилагаемых в процессе использования инструмента. Пилить становится заметно сложнее.
  3. Подпрыгивание, неравномерный ход цепи.
  4. Появление явных признаков смещения геометрии пропила. Его просто «уводит» в сторону.
  5. Запах гари, появление дыма из-под цепи.

Продолжение работы затупившимся инструментом, будь то электрический или бензиновый агрегат, грозит не просто переустановкой сменного элемента. В некоторых случаях перегрузки выводят из строя куда более дорогостоящие узлы, поменять которые окажется уже не так просто. Еще один немаловажный момент — проверка качества заточки по завершении работ. Здесь тоже есть свои явные критерии, которые показывают, что цепь полностью готова к работе.

Важно добиться остроты не только верхних, но и боковых режущих кромок. Углы у всех зубьев должны быть одинаковыми, как и их длина

Определяются эти параметры производителем инструмента. Угол заточки выбирается исходя из способа распиловки древесины. При поперечном пилении его делают в диапазоне от 25 до 35 градусов. При продольном хватит и 10.

Стоит обратить внимание и на ограничитель глубины. Его показатели варьируются в диапазоне от 0,5 до 0,8 мм, но лучше опираться на рекомендации производителя, иногда рекомендуемые параметры отличаются от стандартных

Ограничитель глубины влияет на уровень производительности инструмента, при уменьшении показателей она снижается. Превышать рекомендуемые значения тоже не стоит, поскольку при работе будет сильно ощущаться вибрация.

Среди полезных советов, которые дают специалисты по заточке пил, можно выделить следующие рекомендации.

Обслуживание цепи после проведения работ. Стоит продуть ее сжатым воздухом, а затем на некоторое время погрузить в моторное масло (чистое, не отработку). Это позволит существенно продлить срок эксплуатации цепи.

Выделение времени на обкатку. Она проводится сначала на малых оборотах, в течение 60 секунд. Этого времени хватит на то, чтобы смазка равномерно распределилась, а звездочка и звенья прогрелись, притерлись. После этого цепь остужают, повторно проводят ее регулировку и натяжение.

Следования правилам эксплуатации

При пилении после заточки важно избегать наклонного положения цепи. При необходимости нужно проводить периодическую регулировку натяжения звеньев

Под нагрузкой они могут провисать.

Периодическую обработку станочным способом. Даже если восстановить остроту зубьев в «полевых» условиях удалось надфилем или дрелью, при появлении такой возможности стоит провести полноценную обработку металла. Станок обеспечивает более высокую геометрическую точность, дает возможность выправить дефекты, возникшие при работе с инструментом.

Контроль стачивания зубьев. После 3-4 операций по восстановлению их остроты стоит проверить пригодность цепи к дальнейшей эксплуатации. Изменение глубины пропила и другие дефекты будут свидетельствовать о том, что элемент требует замены, а не восстановления.

Обязательно нужно защитить глаза щитком или очками, проводить работу в перчатках. Получение травм, особенно при инструментальной заточке — не редкость.

О том, как правильно заточить цепь бензопилы своими руками, смотрите в следующем видео.

Чем и как точить

Для затачивания цепи применяют напильник, болгарку или спецстанки. Каждый способ требует соблюдения определённой технологии.

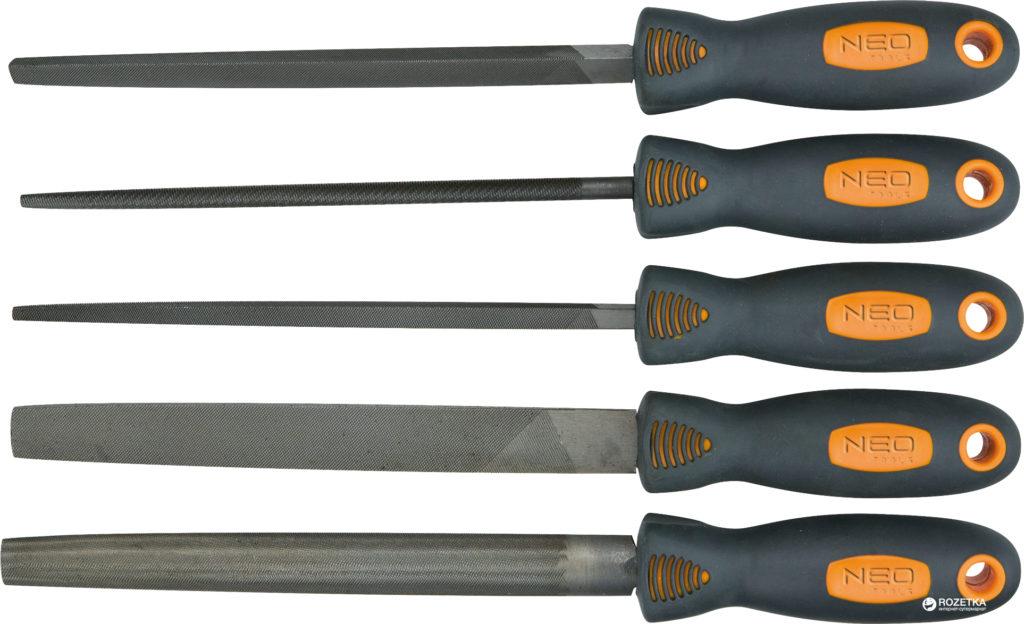

Набор напильников

Заточку проводят готовым или самостоятельно собранным комплектом

В комплект входят:

  • Круглый и плоский напильники.
  • Ограничительный шаблон.
  • Крючок для прочистки.
  • Державку, регулирующую положение напильников.

Инструменты приобретают по отдельности или в готовом комплекте, подобранном к цепи с определённым шагом

Чтобы правильно выбрать набор, важно знать его параметры

Круглый напильник подбирают по овалу в корпусе звена. На непрофессиональных пилах диаметр зуба цепи не бывает больше 5,5 мм, поэтому более габаритные напильники не применяют.

Процесс затачивания выглядит так:

  1. Пилу устанавливают на ровную поверхность.
  2. Сначала проводят осмотр цепи на предмет сломанных звеньев, затем фиксируют её тормозом.
  3. По нанесённым разметкам на верх ограничителя и зуба устанавливают державку: она помогает удержать напильник на высоте 1/5 над лезвием.
  4. Начинают с наиболее низкого зуба. Остальные звенья подгоняют под него. Напильник перемещают изнутри наружу. Располагают его параллельно нанесённой на цепь метке. Зубья затачивают равным количеством движений с одинаковым нажимом.
  5. Затем точат ограничители. Устанавливают шаблон, чтобы ограничитель попал в отверстие, и стачивают выбивающиеся из него кромки плоским напильником.

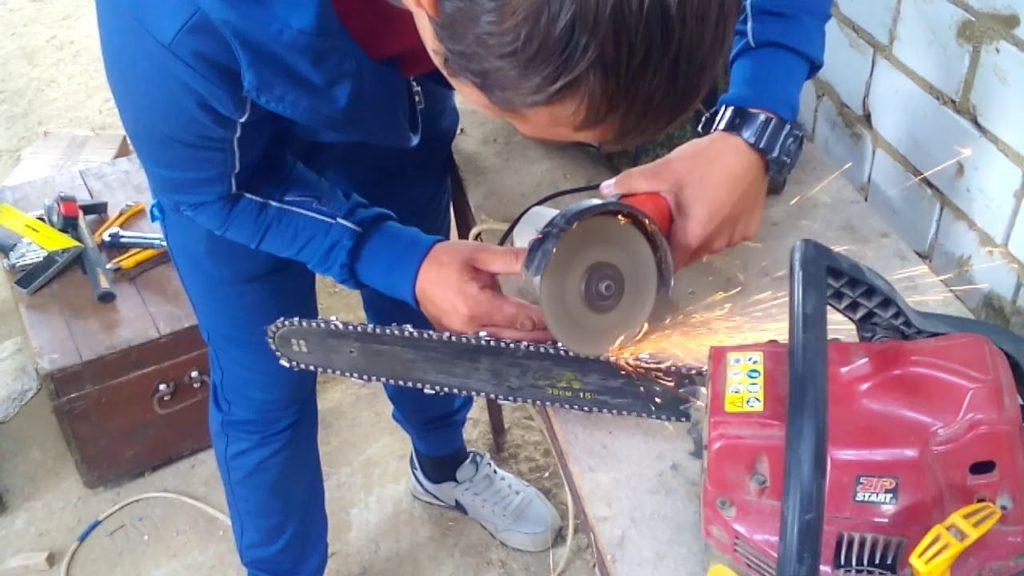

Заточка болгаркой

Применять УШМ стоит только в крайних случаях, когда нет времени на долгую работу напильником. Обработанная болгаркой цепь не будет заострена идеально, но работоспособность пилы восстановить можно. Недостаток метода в чрезмерном перегреве зубьев во время затачивания. В результате металл становится хрупким, и срок службы цепи резко сокращается.

Для процесса понадобится:

  • УШМ, желательно небольшого размера и мощности.
  • Отрезной круг толщиной 2–3 мм.
  • Тиски для жёсткого закрепления болгарки на поверхности.

Инструкция выполнения заточки:

  1. УШМ крепят тисками, чтобы диск встал вертикально и не прикрывался кожухом.
  2. Включают болгарку и поочерёдно затачивают звенья.

Заточка болгаркой крайне травмоопасна, поэтому новичкам применять её не стоит.

Работа на станке

Самую качественную заточку можно произвести на спецстанках 2 видов:

  1. Механический – это устройство, которое крепится на шине. Мастеру достаточно продвинуть напильник несколько раз по отрегулированной направляющей, затем переставить его на следующее звено. Приспособление не требует настройки и контроля угла, поскольку всё сделано заранее.
  2. Электрический – состоит из направляющей и расположенным над ней затачивающим диском. Цепь снимают и вставляют в направляющую. Мастеру достаточно опускать диск на зубья, передвигая их в нужное место.

Электрический станок обладает явным преимуществом. Качество заточки и её равномерность на зубцах гарантирована, поэтому с работой справится даже не имеющий навыков работы напильником владелец пилы

Станок позволяет менять угол заточки, что необходимо для подготовки пилы к работе с древесиной различного качества. Твёрдое дерево требует меньшего угла, мягкая – большего.

Специалист по затачиванию цепей Владимир из Днепра утверждает, что при наличии навыков выполнение процесса вручную напильником позволяет получить более качественный результат. Станок даёт только 30 градусов по горизонтали и 45 – по вертикали, звенья в процессе заточки перегреваются, поэтому изнашиваются в 2 раза быстрее. Использование напильника обеспечивает более бережное затачивание и продлевает срок эксплуатации цепи.

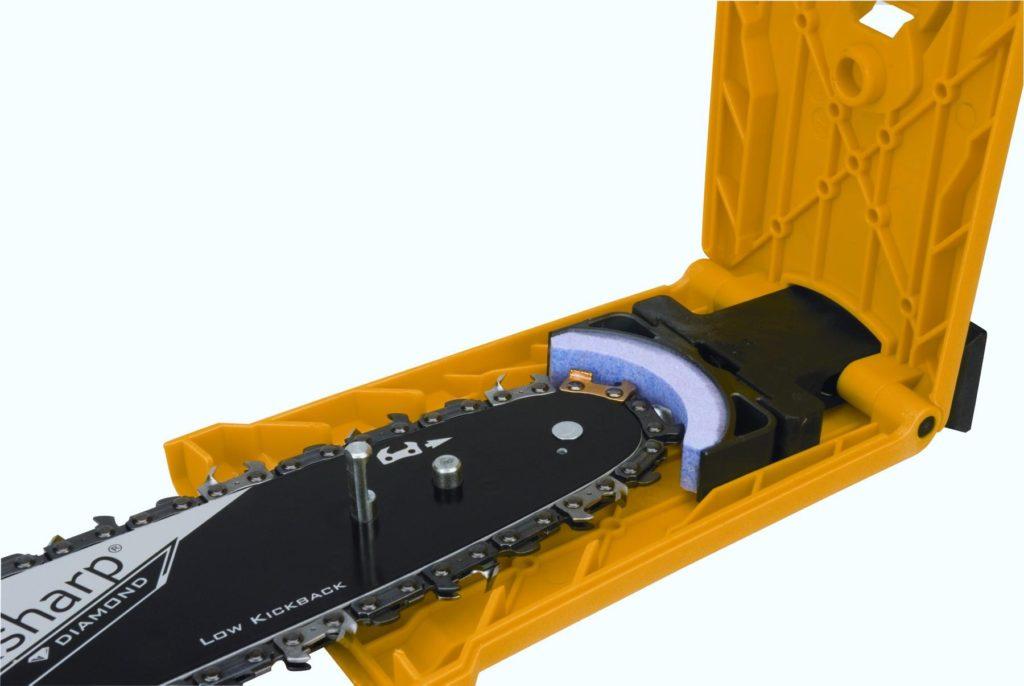

Система PowerSharp

Оригинальное приспособление, позволяющее затачивать специальную цепь прямо на пиле за несколько секунд. С её появлением процесс восстановления работоспособности пилы стал максимально быстрым и простым.

Система состоит из следующих деталей:

  1. Цепь PowerSharp. Модель оснащена сверхзаточенными резчиками с алмазным покрытием. За счёт профилированных соединительных звеньев она качественно пилит древесину и великолепно отводит стружку.
  2. Пильная шина со специальными пазами-отверстиями;
  3. Заточное устройство – пластмассовый блок с установленным внутри брусом на основе абразивов. Брус рассчитан на срок эксплуатации цепи и заменяют их одновременно.

Процесс затачивания:

  1. Шину надевают на штыри в точильном устройстве.
  2. Прижимают упор точильного устройства к любой твёрдой поверхности.
  3. Запускают пилу на максимальных оборотах на 5 секунд.

Из чего состоит режущее звено цепи?

Перед правильной заточкой необходимо вооружиться теоретическим знаниями о строении цепи, узнать о ее частях, чтобы понимать, куда и что приложить для заточки.

Режущее звено состоит из следующих частей:

  1. Режущий зуб
  2. Верхняя грань
  3. Боковая кромка
  4. Рабочий угол
  5. Задний и передний скосы
  6. Ограничительный зуб

Рабочий угол имеет определенное значение относительно оси движения цепи. У цепей, предназначенных для пиления древесины поперек, он должен составлять 30 градусов, а для продольного – 10.

Ограничительный зуб, или просто ограничитель, нужен для того, чтобы задать уровень, на который будет погружаться режущий зуб в древесину. Он всегда ниже режущего зуба. Разница по высоте между ограничителем и режущим зубом в идеале должна составлять 0,68 мм. Максимально приблизиться к этому значению позволяет специальный шаблон. Однако я, например, всегда делаю это на глаз и цепь при этом пилит без проблем.

Ограничитель желательно стачивать при каждой заточке, чтобы цепь не теряла свою производительность.

Если ограничитель недостаточно сточен, то у бензопилы падает производительность, так как режущий зуб в таком случае захватывает недостаточно древесины. И наоборот, при слишком большом стачивании ограничителя происходит чрезмерно глубокое врезание режущего зуба в древесину, отчего повышается нагрузка на бензопилу, а также возникает дополнительная вероятность появления такого штуки, как обратный удар – это, когда из-за того, что режущий зуб на большой скорости так глубоко упирается в дерево, что застревает в нем и останавливается, а всей бензопиле передается отдача, что она летит в сторону оператора.

Поэтому для того, чтобы цепь в таком случае остановилась, и существует тормоз экстренной остановки, который затормозит ее, чтобы она, если и ударила бы оператора, то хотя бы не вращалась при этом. Ну а чтобы оператор совсем в итоге не пострадал, нужно работать в каске.

Основные ошибки новичков при затачивании

Есть ряд рекомендаций, как заточить цепь бензопилы, чтобы избежать типичных ошибок, характерных для новичков:

  • нужно делать одинаковое количество движений для каждого зубца;
  • требуется прикладывать равные усилия для всех зубьев, чтобы избежать неравномерности;
  • если цепь слишком затупилась, то напильник для работы не подойдёт и рекомендуется использовать электрический станок;
  • угол устанавливают с учётом того, в каком направлении в дальнейшем будет происходить распиловка брёвен.

Пользуясь напильником надо учитывать, что он снимает металлическую стружку с цепи, когда двигается вперёд.

Смотрите в видео как заточить пилу болгаркой:

Рекомендуется не задевать им поверхность зубьев, при выполнении возвратного движения назад. Преимущественно все цепи точат под углом 30°, но после завершения процедуры следует проверить их шаблоном. Делают это последующему алгоритму:

  • шаблон накладывается на цепь;
  • проверяется насколько выступает ограничитель глубины;
  • осуществляется подравнивание ограничителя плоским напильником.

Обычно расстояние глубины у ограничителя составляет 0.65 мм, но в целом при необходимости его разрешается варьировать в пределах 0.45 – 0.80 мм.


Как правильно затачивать цепьИсточник mauro-gianvanni.ru

Затачивание станком

Наиболее эффективной считается методика с применением электрического станка, позволяющего добиться заводской точности. Разберёмся, как точить цепь бензопилы таким способом, добиваясь нужного результата с минимальными временными и трудозатратами. Пилу ставят в специальное отверстие. Необходимо ослабить винт, зажимающий цепь и настроить нужный уровень заточки по таблицам или самому тупому зубцу. Процесс выполняется в соответствии с выбранными параметрами, после чего пила обрабатывается машинным маслом. Можно использовать две методики при заточке станком:

  1. Последовательное воздействие на зубцы один за другим, время от времени изменяя полярность.
  2. Зубцы затачиваются через один, сначала правый, а потом левый, что позволяет обойтись без изменения полярности.

Заточка цепи станком Источник instrumentgid.ru

Смотрите в видео инструкцию по заточке цепи бензопилы при помощи станка:

Почему цепь тупится

Есть несколько причин, по которым цепь быстро затупляется у неопытных пользователей. Преимущественно это происходит по следующим причинам:

  • Использование некачественного масла, не рекомендованного производителем;
  • Неправильная установка параметров, зазор между кромкой и ограничителем должен быть 0.7 мм;

  • Отсутствие смазки инструмента перед работой. Непосредственно перед каждым использованием смазывайте ведущую звёздочку маслом М8.
  • Нет нормального натяжения цепи, при установке она должна располагаться точно по пазам, находящимся на шине.

Технология PowerSharp

Если ваша цепь совместима с системой PowerSharp, то это значит, что удастся сэкономить время и силы. Заточка происходит без снятия с шины всего за несколько секунд. Комплектация системы включает:

  • заточное устройство;
  • абразивный брус;
  • пильная шина.

Разберёмся, как наточить цепь бензопилы с помощью PowerSharp всего за три шага:

  1. Установить цепь с шиной;
  2. Закрепить брус, устанавливаемый непосредственно на шину;
  3. Упереть конец пилы куда-нибудь и запустить оборудование на несколько секунд.

Заточка системой PowerSharpИсточник greenindustrypros.com

Соблюдение всех рекомендаций позволит избежать порчи цепи и провести операцию с соблюдением технологических требований.

Смотрите в видео, как заточить цепь бензопилы народными способами:

Коротко о главном

Надо постоянно следить за цепью и пользоваться экспертными рекомендациями при её заточке. Это необходимо, так как от этого зависит хороший распил древесины и удобство при работе с бензопилой.

Понять, что цепь затупилась, можно, если при распиливании от дерева летит пыль, а не древесные стружки, а также тот факт, что древесину тяжело пилить, цепь покрылась ржавчиной и потеряла блеск.

Заточка цепи бензопилы производится на специальном станке или ручным способом, а также при помощи болгарки. Во всех этих случаях нужно соблюдать технику безопасности.

Полезные рекомендации

Некоторые полезные советы помогут держать оборудование в работоспособном состоянии, а также исключить риски получения травм. Безусловно, знать правильный угол заточки цепи бензопилы «Штиль» необходимо. Но также важен своевременный уход за шиной:

  1. Необходимо контролировать натяжение цепи. В особенности, если в ходе работы бензопила наклоняется набок. Плохое натяжение может представлять угрозу для человека.
  2. Своевременно проводить заточку, не откладывая все в долгий ящик. Пусть это накладно, но лучше отдавать предпочтение электрооборудованию.
  3. Регулярно смазывать всю цепь, иначе она может слететь (ее скорость около 100 км/ч). Выводы каждый сделает сам.
  4. Не использовать отработанное автомобильное масло или любой продукт сомнительного качества. Выбирать стоит только специализированные смазочные материалы. Как лучшее средство – автол.

Перед тем, как начать работать бензопилой, цепь следует обкатать. Дать ей поработать в режиме минимальных оборотов в течение 40-50 секунд. Смазка дойдет до каждой детали, а цепи со звездочкой немного нагреются, притрутся друг к другу.

Все эти советы экспертов не следует игнорировать, если хочется остаться целым и невредимым!
