Ремонт Партнер 350: Завышенные обороты, не регулируется карбюратор

Бензопила Партнер 350 – неисправности и их устранение

Большинство владельцев этой модели Партнер сталкиваются с проблемами, которые можно считать типичными для этой комплектации инструмента. Чтобы суметь их устранить, следует разобраться в причинах поломок и изучить наиболее эффективные методы их ремонта.

Бензопила Партнер 350 заводиться и глохнет – как решить проблему?

Чаще всего причиной этой поломки становиться засоренный воздушный фильтр. Из-за пыли, мусора и насекомых он не способен пропускать то количество воздуха, которое необходимо для нормальной работы бензопилы Партнер 350. В этом случае потребуется снять фильтр и промыть его чистым бензином. Если это не помогло, значит, фильтрующий элемент следует заменить полностью.


Еще одна распространенная причина – это неисправность свечи зажигания. Для проверки потребуется выкрутить деталь и осмотреть ее. Если на свече есть небольшие светлые пятна, значит, деталь исправна. Однако если керамические стенки свечи покрыты толстым слоем нагара и масла, то ее нужно очистить. Для этого потребуется нагреть свечу зажигалкой, и аккуратно соскрести нагар. Если это не помогло, то свечу потребуется заменить.

Что делать, если бензопила Партнер 350 не заводиться?

В этом случае нужно тщательно проверить систему зажигания инструмента. Чаще всего пила не заводиться, если нарушен зазор между магнето и катушкой зажигания. В этом случае потребуется разобрать пилу и настроить расстояние между этими деталями. Если под руками нет пробника, то вместо него можно использовать карманный календарь или бумажную визитку.

Также бензопила Партнер 350 может не заводиться из-за засорения топливного фильтра. Если в нем скопилось много мусора, то он не будет пропускать нужное мотору количество горючего. В этом случае фильтр потребуется заменить.

Не смазывается цепь на бензопиле Партнер 350 – ремонт неисправности

Основная причина этой неисправности заключается в потере герметичности или обрыве шланга, по которому циркулирует масло для цепи бензопилы. В этом случае нужно снять верхний и боковой щитки корпуса бензопилы, а также осмотреть их на наличие пятен. Чтобы решить проблему нужно заменить изношенный шланг. При установке в месте его крепления к насосу потребуется нанести герметик.


Если причина поломки кроется не в шланге, значит, нужно осмотреть масляный насос. Он может быть засорен или сломан. Если промыть деталь не получается, то ее лучше всего заменить на новую.

Заливает свечу на бензопиле Партнер 350 – устранение поломки

Нередко свечу на бензопиле начинает заливать из-за длительного использования неправильно приготовленной топливной смеси. Если в бензине размешивать большое количество масла, то это станет причиной неисправности топливного насоса. Из него масло будет вытекать внутрь корпуса, в том числе, и на свечу бензопилы.

Еще одна распространенная проблема – это поломка топливного насоса. Чтобы проверить его работу, следует снять корпус инструмента, и завести двигатель. далее нужно несколько раз нажать на курок газа. Если при этом масло будет вытекать из насоса, значит, он неисправен.

Как правило, топливные насосы бензопил не поддаются ремонту. Лучше всего полностью заменить его. Чтобы продлить сроки эксплуатации нового насоса, в дальнейшем для заправки бензопилы Партнер 350 нужно использовать только качественное горючее и моторное масло.

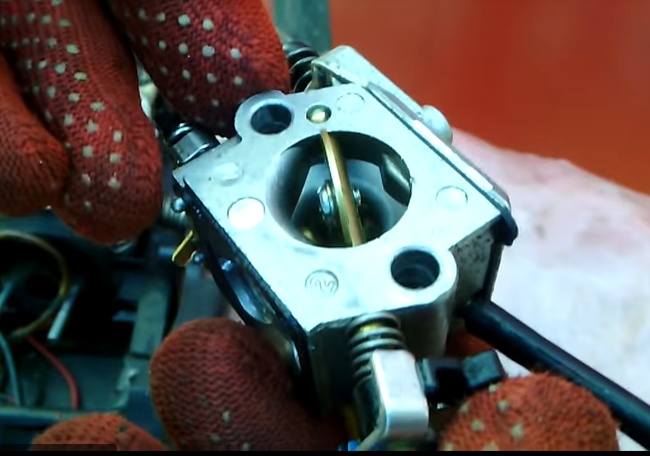

Какой карбюратор используются на бензопиле Партнер 350

На бензопилах Партнер 350 используются карбюраторы японской компании Walbro, которая является крупнейшим мировым производителем топливных узлов для бензотехники.

Это специализированная компания, которая постоянно ведет работы по улучшению конструкции и качества своих изделий и дорожит репутацией.

На корпусе карбюратора от этой фирмы присутствует отлитая крупными буквами надпись Walbro, а также есть номер изделия. Если такая надпись отсутствует, это значит, что на конкретной бензопиле Партнер 350 стоит точно такой же карбюратор, но от другого, менее известного производителя. В России встречаются бензопилы Партнер 350 как с карбюраторами от Walbro, так и с немаркированными изделиями. По конструкции и рабочим параметрам они идентичны.

Принцип работы и устройство карбюратора Партнер 350

Карбюратор получает топливо из бензобака, распыляет его в форсунке-диффузоре и подает топливно-воздушную смесь в камеру сгорания.

Подача топлива из бака в накопительную емкость карбюратора дозируется мембраной, которая открывает и закрывает игольчатый клапан. Калиброванное отверстие в жиклере и регулировочные винты дозируют подачу топлива из карбюратора в камеру сгорания.

От количества топливно-воздушной смеси, поступающей в камеру сгорания, зависят обороты двигателя. Это количество регулируется во время работы, дроссельной заслонкой, которая открывается при нажатии рукоятки газа, и наоборот.

Воздушная заслонка регулирует подачу воздуха от воздухофильтра. При холодном запуске она закрыта, что облегчает пуск двигателя. При нажатии ручки газа открывается.

Для работы в холостом режиме предусмотрен режим холостого хода, когда без нажатия ручки газа в камеру сгорания поступает минимальное количество топливной смеси.

Для запуска холодного двигателя карбюратор оснащен насосом ручной подкачки-праймером (подсосом). Основные узлы карбюратора:

  • корпус, в нем расположена накопительная емкость, каналы для прохода топлива, воздуха и все детали;
  • дроссельная и воздушная заслонки;
  • эластичная мембрана;
  • крестовина с игольчатым клапаном;
  • жиклер с калиброванным отверстием;
  • диффузор, форсунка для распыления топлива;
  • три регулировочных винта T, H и L.

Устройство бензопилы Partner 350

Модель компании Partner в 350-ой комплектации выделяется отличным подбором комплектующих и высоким качеством сборки. Основа садового инструмента – 2-тактный 1-цилиндровый ДВС, работающий на смеси из бензина АИ-92 и моторного масла. Поршневая группа мотора – кованая и покрыта хромированным сплавом для продления рабочего ресурса ДВС. В устройство заводского двигателя входит фирменный фильтр CCS, отличающийся способностью улавливать самые мелкие посторонние частицы, не допуская их в топливо.

Бензопила Partner 350 отличается от аналогов упрощенным запуском, которого удалось достичь благодаря доработанному стартеру с самоочищающимся барабаном, профессиональному топливному насосу и долговечному электронному зажиганию. Для предварительной подкачки используемого горючего в цилиндр модель оснащена праймером.

За безопасность оператора по время эксплуатации работающей бензопилы компания Partner оборудовала садовый инструмент качественным инерционным тормозом, мгновенно срабатывающем при попадании пильной гарнитуры на гвоздь или любой другой посторонний предмет.

Рабочие органы пилы Partner – металлическая шина и цепь. Их натяжение выполняется при помощи двух ключей, без необходимости снятия защитной крышки пластикового корпуса.

Одно из главных преимуществ бензопилы Partner 350 заключается в удачном расположении необходимых для работы органов управления. Рычаг газа, комбинированный переключатель и тросик заводского стартера расположены в задней части инструмента, что значительно упрощает его эксплуатацию в условиях ограниченного пространства.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

  1. Топливную систему. Начать логичнее с топливного насоса.
  2. Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

  1. В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
  2. В забитом топливном фильтре.
  3. В плохо работающем топливном насосе.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение

Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.

Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.

Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.

Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях

Почему не заводится

Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:

  • отсутствие топлива в бензобаке;
  • тумблер остановки не переведен в рабочее положение;
  • зажат предохранительный тормоз;
  • засорен или не отрегулирован карбюратор;
  • неисправна система зажигания.

Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.

Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.

К неисправностям топливной системы приводят:

  • засорение жиклеров карбюратора;
  • засорение топливного фильтра;
  • нарушение целостности топливных шлангов;
  • неправильная настройка;
  • потеря герметичности картера (неисправность сальников коленвала или прокладок картера).

Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.

Двигатель глохнет при нажатии на газ в таких случаях:

  • неправильная регулировка или засорение жиклеров;
  • срабатывание автоматического тормоза;
  • излишнее натяжение цепи.

Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.

Как отрегулировать бензопилу

Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.

Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.

Для регулировки карбюратора на нем имеется 3 винта:

  • Т — регулировка холостого хода;
  • L — винт количества топлива для регулировки мощности на низких и средних оборотах;
  • H — винт качества для регулировки максимальных оборотов.

Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:

  1. Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
  2. Запустите бензопилу и дайте ей прогреться 10-15 минут.
  3. Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
  4. Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
  5. Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.

Система зажигания, за исключением свечей, выходит из строя редко.

Если не смазывается цепь

Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.

Конструкция и принцип функционирования карбюратора бензопилы


для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель — механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.


Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

  1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

  2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
  3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
  4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
  5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

  • «H» — винт, регулирующий максимальные обороты и главный жиклер;
  • «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
  • третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

  • Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.

  • Положите бензопилу на какую-либо устойчивую поверхность.
  • Цепь пилы должна быть направлена в сторону от вас во избежание травм.
  • Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
  • Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил


закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.


должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Недостатки пилы

На российском рынке можно встретить не очень качественные подделки бензопилы Партнер 350, что не только является дополнительным свидетельством ее популярности, но и вредит бренду в целом. Да и другие модели этой торговой марки пользуются успехом у дачников и фермеров.

Если вы готовы рассматривать Партнер 350 в качестве своего домашнего инструмента для распиловки нетолстых деревьев, обрезания сучьев и других не очень объемных работ, то должны знать и минусы, чаще других называемые их владельцами:

1. Не очень качественная система гашения вибрации, в результате чего руки устают довольно быстро. Но, учитывая то, что это бытовой инструмент, требующий 15 – 20-минутного отдыха через каждые 20 – 25 минут работы, с этим недостатком можно смириться.

2. Подтекание масла из системы смазки цепи, которым, впрочем, страдает большинство бензопил, снабженных ею, включая и более именитую родственницу бензопил Партнер – Хускварну.(ссылка)

3. Отсутствие визуального контроля за уровнем масла, что не очень удобно в работе, а эксплуатация пилы без смазки приведет к быстрому растяжению, перегреву и износу цепи.

Конечно, вы сможете при помощи этой пилы свалить дерево толщиной до 30 – 35 сантиметров, но основное ее предназначение – работа на участке. Поэтому, в заключение предлагаем вам наиболее объективный видеообзор данной модели:
