Зажигание от бензопилы на иж планета

Этапы доработки электрооборудования

Вся процедура перехода на без аккумуляторную схему сводится к:

1. Замене компонентов на 12 вольтовое оборудование;
2. Переделке генератора, а иногда и его заимствовании с другой модели;
3. Замене ламп с 6В на 12 В.

Генератор

Основная сложность переделки генератора заключается в изготовлении специального промежуточного кольца. Для этого требуется помощь токаря – кольцо вытачивается на токарном станке.

Фото чертежа промежуточного кольца для генератора

Также в кольце:

1. Просверливаются два 6 мм отверстия — для возможности закрепления кольца на правой половине картера;
2. Для крепления генератора к кольцу просверливаются три М5;
3. На кольце вырезается сегмент, облегчающий установку под перегородкой правой половины картера;
4. Вырезы под приливы крышки картера делаются справа и снизу.

Схема устройства видоизмененного генератора

На схеме цифрами обозначено:

1. Картер – правая половина;
2. Коленвал силового агрегата;
3. Винты крепления промежуточного фланца;
4. Сам промежуточный фланец;
5. Изготовленная из жести конусная втулка (S 0,8 мм);
6. Статор генератора;
7. Винты М5 крепления генератора;
8. Ротор генератора;
9. Датчик вращения;
10. Болт крепления ротора.

Электросхема

При переделке на работу без аккумулятора схема электропроводки ИЖ Планета 3 мотоцикла остается штатной:

1. Провода к потребителям электроэнергии (габаритам, стоп-сигналам, головному свету и приборам) остаются без изменения;
2. Штатная катушка зажигания заменяется на другую – типа Б300Б;

3. электронный коммутатор КЭТ-1 можно расположить в инструментальном ящике, что способствует его защите от внешних факторов.

Выводы: предложенный способ переделки опробован на тысячах мотоциклах отечественных владельцев (см. также схему проводки ИЖ Юпитер 5). И доказал свою состоятельность безотказной работой, улучшенным искрообразованием и уверенным пуском двигателя в суровых зимних условиях.

Инструкция по установке и настройке

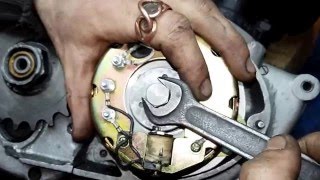

В мотоциклах ИЖ Планета, будь то версия 3, 4 или 5 установка зажигания в соответствии со схемой должна осуществляться при помощи прибора, который шел в комплекте с мото. Но поскольку найти это приспособление сегодня не так легко, будем обходиться подручными средствами. Бесконтактное зажигание настраивается путем регулировки и выставления зазора контактов трамблера. Не менее важный нюанс – это правильное выставление момента искрообразования.

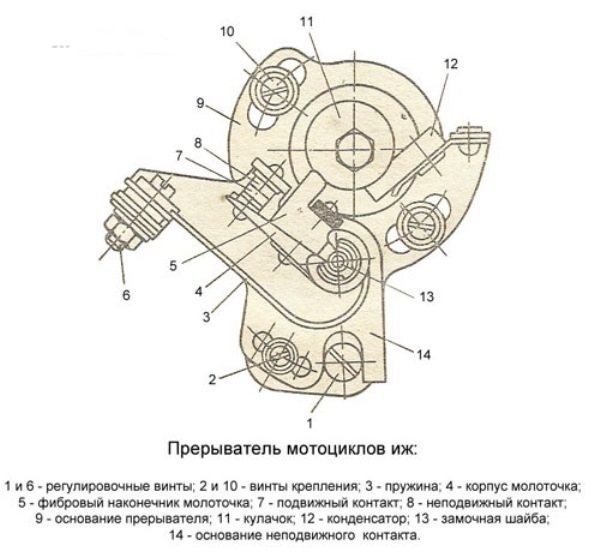

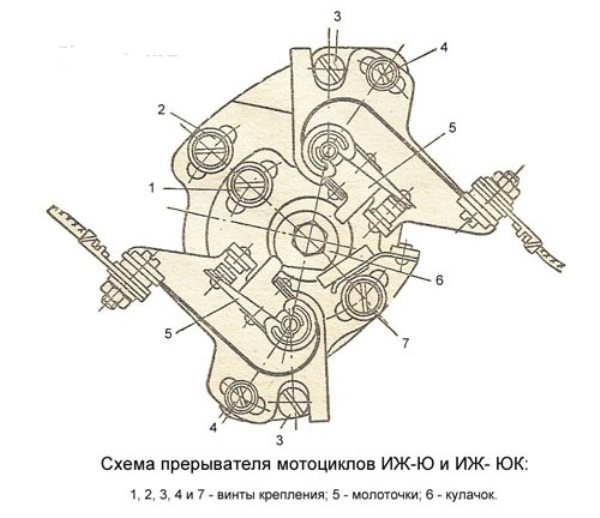

Схема и обозначение деталей трамблера ИЖ

Если ваш ИЖ Планета 3 оборудован одноцилиндровым ДВС с генераторным устройством Г-36 М, то в данном случае процедура установки зазора осуществляется путем поворота эксцентрика, отмеченного на схеме цифрой 1. При этом болт 2 по схеме должен быть ослаблен, а сам эксцентрик проворачивается или в правую, или в левую сторону. Перед тем, как выставить БСЗ на продуктах завода ИЖМАШ, коленвал необходимо повернуть. Проворачивается он до того момента, пока не произойдет момент наибольшего расхождения контактов. Именно в этом положении осуществляется настройка зажигания ИЖ Планета 5 – вам необходимо добиться того, чтобы максимальный зазор на контактах составлял в районе 0.35-0.45 мм.

По мнению специалистов, система зажигания должна настраиваться при демонтированной головке цилиндра. При этом сам поршень должен располагаться в положении, когда он не доходит до мертвой точки, чтобы узнать, какой зазор в данном случае должен быть, нужно воспользоваться книжкой по эксплуатации. К примеру, в версиях 3 этот параметр должен составлять 3.5-4 мм, в Планетах 4 – от 3 до 3.5 мм, а в версиях Спорт – от 3.5 до 3.8 мм. Именно в таком положении будет появляться искра. Процедура регулировки в данном случае выполняется путем поворота прерывательного узла, при этом болты, отмеченные на схеме номером 10, должны быть ослаблены.

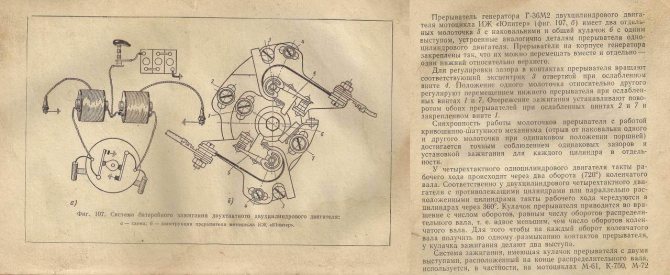

Схема узла для ИЖ

Регулировка зажигания, в частности, выставление зазоров между контактами прерывательного устройства должна выполняться в таком порядке:

1. В первую очередь производится поворот коленвалаа кик-стартером.
2. Один из прерывательных элементов устанавливается в положение размыкания контактов. При этом болт, отмеченный на схеме номером 4, необходимо ослабить.
3. Далее, используя эксцентрик под номером 3, производится выставление зазора, этот показатель должен составлять от 0.4 до 0.6 мм. После этого такие же действия осуществляются со второй парой контактов.

Следует отметить, что вся процедура должна осуществляться при открученных свечах. Когда вы поставите щуп в соответствующее отверстие под свечку в правом цилиндре, необходимо повернуть кик-стартером коленвал. Вам нужно найти верхнюю мертвую точку и найдя ее, на щупе следует сделать несколько отметок – одна из меток ставится на уровне отверстия, а другая должна быть расположена чуть выше – примерно на 2-3 мм. После этого коленвал необходимо продолжить проворачивать, это делается до того момента, пока верхняя отметка не попадет в положение, в котором была выставлена первая риска в верхней мертвой точке (автор видео – Гараж в СССР).

В данном положении будет производиться начало размыкания элементов прерывательного узла, который стоит на нижней поверхности. Следует отметить, что процедура установки размыкания контактов осуществляется путем поворачивания основания, но для этого необходимо ослабить болты по номерами 2 и 7. И когда вы сможете правильно произвести настройку, эти винты необходимо будет затянуть. Что касается непосредственно определения момента разрыва, то его можно выявить благодаря лампочке, которую заранее необходимо подключить к массе кузова и клемме трамблера.

После того, как момент на правом цилиндре был выставлен, аналогичным образом производится эта же процедура только на левом цилиндре. В целом ситуация аналогичная, только в данном случае поворачивается не нижнее, а верхнее основание, и при этом следует ослабить болты 1 и 7.

Регулировка электронной системы зажигания на Иж Планета 5. Как выставить зажигание на Планете?

Если вы являетесь владельцем ИЖ, зажигание Планеты 5 электронного типа можно отрегулировать следующим способом:

• установить угол опережения (3,5 мм до отметки верхней мертвой точки, при этом датчик будет показывать импульс только при выходе модулятора из зазора);
• произвести запуск двигателя.

Как правило, данный вариант настройки зажигания на Иж Планете 5 срабатывает без проблем. Тем более, в качестве резерва для установки зажигания на Иж Планета 5 можно использовать контактную систему запуска силового агрегата.

Итак, мы разобрались, как выставить зажигание на Планете. При правильной регулировке системы запуска мотора, ваш мотоцикл будет заводиться нормально, и вы сможете ощутить все прелести от вождения такого двухколесного транспортного средства.

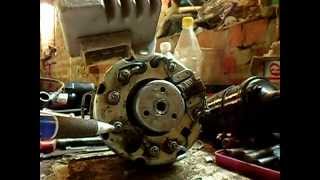

Планета на зажигание от восхода Спорт видео

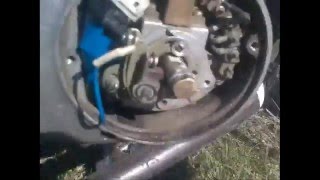

Как подключить зажигание от Минска на Иж-Планету.Регулировка зазора и некоторые секреты.Мой канал https://www.yout.

В этом видео нет информации по его рабочему состоянию и цифр расхода топлива, Хода поршня и Т.П. Мы не Википе.

Зажигание с минска на иж планету 3.

Два лепестковых клапана от мотоцикла Сова в кроссовый ЧеЗет 250 тип 513 и зажигание от косилки. Применялась.

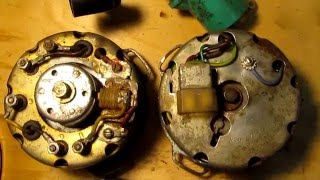

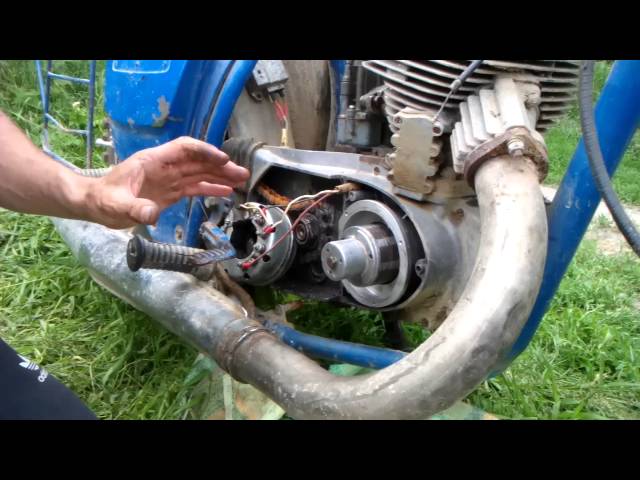

Довольно часто, владельцы мотоциклов ИЖ, ставят генераторы с электронным зажиганием, от мотоциклов Минск.

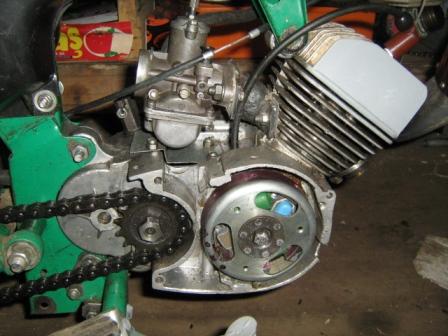

ІЖ-49 + генератор “Мінськ” Партнер канала – форум “Все о мотоциклах ИЖ-49” http://izh59.borda.ru/

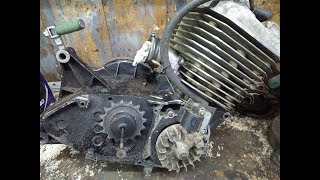

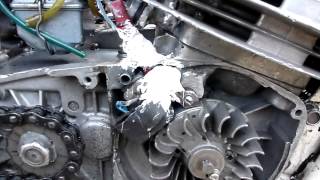

Бензопиловское зажигание на двигателе Иж Планета спорт Бензопиловское зажигание на двигателе Минск https://m.

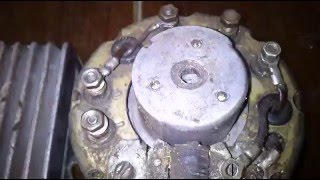

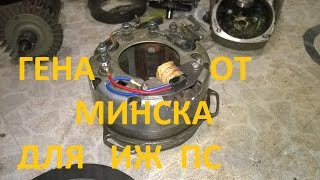

реставрация и переделка иж ПС часть 7, внедрение генератора 7 вольт от минска на двигатель иж ПС.

После того как выкинул второй датчик холла, решил поставить контакты в паре с коммутатором. и в итоге получ.

Регулировка зажигания на генераторах Г-427, 43.3701, 80.3701, 431(432).3701, 26.3701 Обращайте внимание на конструкцию датчика

Мото 37 представляет видос, посвященный выгодному обмену мотоцыкла-помойки на мотоцыкл ВОСХОД 1977 года выпус.

Работа двигателя Иж Планета5 (Планета 5) с зажиганием от мотоцикла Минск. АКБ не нужен.

Контактное зажигание

С завода модель комплектуется простым контактным зажиганием. Многие мотоциклисты не любят его за неточности в работе и частые рассинхронизации настроек, однако это все болезни двигателей с проблемами коленчатого вала и другими крупными неприятностями. На хорошем моторе, правильная настройка зажигания ИЖ Юпитер 5 не будет вызывать нареканий. Для настройки нам понадобится – штангенциркуль, лампочка на 12 вольт с 2-мя проводками, две отвертки, рожковый или накидной ключ. Первым делом снимаем правую крышку, открывая доступ к генератору и основным элементам зажигания.

Теперь выкручиваем свечи и вставляем в правый цилиндр длинную отвертку, или тонкий металлический пруток. Далее, проворачивая ключом гайку в центре зажигания, связанную с коленчатым валом, выставляем поршень в верхней мертвой точке. Чтобы найти в.м.т

следует немного повозится, важно очень точно поймать момент максимального выступания отвертки. На этом моменте нужно зафиксировать такое положение (риской на отвертке)

Далее нам понадобится две руки, в одной удерживаем отвертку, другой упираем штангенциркуль параллельно и отмечаем совпадение риски и шкалы прибора

Далее просим товарищей, провернуть коленчатый вал ПРОТИВ часовой стрелки (опуская отвертку). На штангенциркуле фиксируем опускание отвертки на 2.4 – 2.6 мм. Эта регулировка зажигания ИЖ Юпитер 5 называется — опережение. Теперь переходим непосредственно к кулачкам зажигания

Далее нам понадобится две руки, в одной удерживаем отвертку, другой упираем штангенциркуль параллельно и отмечаем совпадение риски и шкалы прибора. Далее просим товарищей, провернуть коленчатый вал ПРОТИВ часовой стрелки (опуская отвертку). На штангенциркуле фиксируем опускание отвертки на 2.4 – 2.6 мм. Эта регулировка зажигания ИЖ Юпитер 5 называется — опережение. Теперь переходим непосредственно к кулачкам зажигания

Выставляя поршень следует обратить внимание, какой из кулачков начал размыкаться. Прикрепляем к нему лампочку, для этого один контакт цепляем на кулачек, а другой на массу

Отпускаем фиксирующий винт (он находится около основания кулачка) и вращаем рядом расположенный регулировочный винт

До того момента, когда лампочка не начнет гаснуть. Общая идея настройки поймать тот тонкий момент, когда лампочка только начнет гаснуть. То есть лампочка будет гореть, но буквально через 1/10 оборота винта она погаснет. Удерживая регулировочный винт, притягиваем его фиксирующим и настройка одного цилиндра – завершена. Можно приступать к следующему, настраивая его аналогичным способом

Отпускаем фиксирующий винт (он находится около основания кулачка) и вращаем рядом расположенный регулировочный винт. До того момента, когда лампочка не начнет гаснуть. Общая идея настройки поймать тот тонкий момент, когда лампочка только начнет гаснуть. То есть лампочка будет гореть, но буквально через 1/10 оборота винта она погаснет. Удерживая регулировочный винт, притягиваем его фиксирующим и настройка одного цилиндра – завершена. Можно приступать к следующему, настраивая его аналогичным способом.

Особенности электрооборудования

Несмотря на унификацию деталей с другими моделями, схема проводки ИЖ Ю5 выбрана для батарейного использования.

Речь идет о контактной системе зажигания, которая при «севшем» аккумуляторе сразу создает проблемы владельцу:

1. Запуск двигателя затруднен;
2. Двигатель работает с перебоями;
3. Движение на малой скорости еще больше разряжает АКБ.

Поэтому, многие владельцы предпочитают модернизировать своими руками систему зажигания на более прогрессивную – бесконтактную электронного типа. Также следует отметить, что ремонт проводки ИЖ Юпитер 5 при возникновении желания подобной модернизации не потребуется (см. также статью о схеме проводки ИЖ Планета 5).

Переход на бесконтактную систему зажигания

Владельцами ИЖ Юпитер 5 за годы эксплуатации разработана не одна инструкция по переделке электрической сети. И практически все они базируются на элементах от других отечественных мотоциклов (см. также особенности схемы проводки мотоцикла Урал).

Но есть и более прогрессивный способ, при котором:

1. Генератор и проводка на ИЖ Юпитер 5 остаются;
2. В электросхему вносятся небольшие переделки;
3. Аккумуляторная батарея остается для обслуживания вспомогательных систем.

Модернизация системы зажигания

Речь идет о модернизации системы зажигания с комбинированным применением элементов от автомобиля ВАЗ-2108 и мотоцикла Планета 5.

При этом принципиальная схема проводки на ИЖ Юпитер 5 сохраняется:

1. Устанавливаются два датчика Холла;
2. К ним подключаются два электронных коммутатора (п.1 и 2 – с ВАЗ). Каждая пара датчик-коммутатор обсуживает 1 цилиндр;
3. Две катушки зажигания от мотоцикла семейства ИЖ.

На представленной выше схеме цифрами обозначены:

1. Свечи зажигания;
2. Катушки Планета 5;
3. Коммутаторы с «восьмерки»;
4. Датчики Холла с «восьмерки»;
5. Замок зажигания;
6. Аккумуляторная батарея.

Доработка генератора

Данная технология перехода на бесконтактную систему зажигания интересна тем, что владельцу мотоцикла нет необходимости покупать новый генератор, предназначенный для работы в системе электронного зажигания. Соответственно, что и цена переделки будет минимальной.

Достаточно:

1. Изготовить модулятор, который будет прерывать цепь;
2. И установить его на генератор (на вал ротора).

В качестве такого модулятора-прерывателя может послужить пластина из металла, с просверленным в ней отверстием под крепежный болт.

Фото единственного элемента, который предстоит сделать самому

Порядок установки модулятора следующий:

1. Пластина-модулятор (на схеме внизу под №2) устанавливается под крепежный болт;
2. Несильно притягивается ним;
3. Вращением коленвала устанавливаем поршень в ВМТ;
4. Выставляем угол опережения зажигания;
5. Затягиваем крепежным болтом пластину.

Электропроводка ИЖ Юпитер 5 при переделке генератора остается без изменений

Зажигание на ИЖ Планета . Советы по настройке .

Дорогие друзья, помогите плиз настроить зажигание на П3. е6у мозги уже с неделю. начитался умных и не только книг, но все равно не помогает. делаю все в точности как сказано в статье с одного форума, приведенной ниже, но байк не всегда запускается, бывает когда работает, появляются провалы, как будто пропадает искра. но он сам успевает подхватывать. если мот постоит минут 20, то потом его еще проблемней запустить, бывает такое, что просто не запускается, а стреляет в трубы (иногда очень громко). думаю что зажигание позднее. но подключив аккум на 12в (на байке стоит 6в) он сразу же запускается . есть еще пару вопростов. в статье написано — «недоходя верхней точки на 3.0 — 3.5мм должны кулачки размыкаться» Сделал также, по лампочке смотрел. но у меня получается, так, что откручивая само основание и поворачивая против часовой стрелки — зажигание получается в самом раннем положении . дальше просто не куда крутить. подскажите плиз как исправить эту проблемку . размыкатель вчера купил новый. ps- генератор на байке 6в, если это имеет значение . ЗАРАНЕЕ БЛАГОДАРЕН .

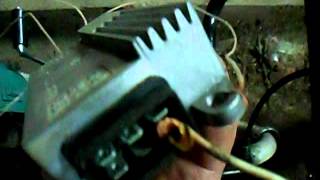

Как установить БСЗ (бесконтактное зажигание), диодный мост и реле регулятор на мотоцикл

Необходимые запчасти и материалы:1. Это конечно демонтаж штатной системы.

а. Для реле-регулятора:

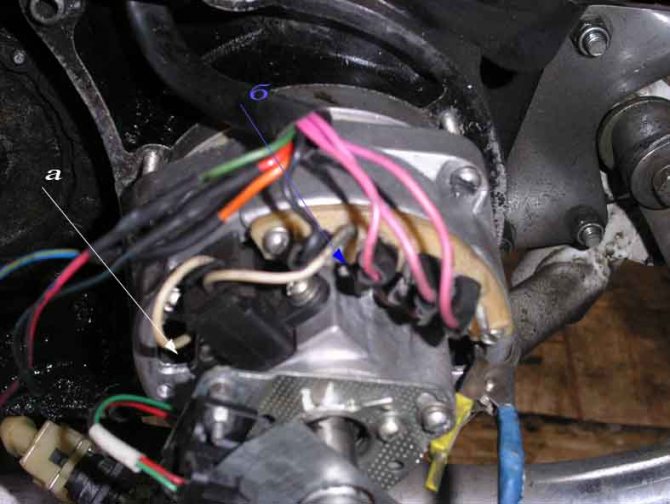

В систему регулирования заряда аккумулятора входит БПВ штатное и я бы назвал ротор генератора. От БПВ 2 провода подают напряжение на ротор через угольные щетки. Один щеточный провод (-) подключен на верхней части БПВ и он черного цвета должен быть. Второй провод должен быть красным (+) подключен на нижней правой части БПВ. Смело их снимаем. Теперь придется нагнуться к генератору. Поскольку применяемое реле-регулятор управляет током на роторе через (+), то делаю следующие манипуляции. На корпусе генератора установлены колодки пластиковые, которые позволяют изолировать соединения проводов от корпуса – “б”. Находим соединение щеточного белого и короткого проводка с черным проводом и освобождаем щеточный проводок (выкручиваем гаечку на М3, если не ошибаюсь ключом на 5). На нем насажена клемма 3мм, я ее рассверливаю (банально острием ножа) до 4 мм. И теперь эту клемму я одеваю на крепежные винты самой колодки и затягиваю,

тем самым подаю на щетку (-) – “а”. Таким действием я получаю 2 преимущества, 1 – освобождаю один провод в жгуте от верхней части проводки к генератору (он забран в черный кембрик), 2 – уменьшаю сопротивление в цепи р-р – ротор, пусть незначительно, но уменьшаю. На мой взгляд, при таком генераторе актуальна каждая половинка десятой части вольта, экономика должна быть экономной.

б. Для диодного моста от ВАЗ,ГАЗ:

Проще пареной репы. На БПВ подходят черные (у некоторых коричневые и Бог его знает какого еще цвета могут быть) провода (-) на левую нижнюю часть БПВ и красные (а также может быть один голубой, синий и т.д.) провода (+) на среднюю нижнюю часть БПВ. И три розовых (могут быть фиолетовыми, сизыми и т.д.) на правый бок БПВ. Черные освобождаю и скручиваю любой доступной скруткой, чтобы они не расползлись по щелям, так же поступаю и с красными. А розовые (они идут от генератора от каждой фазы и подводят переменный ток с каждой фазы, которых всего три) снимаю и оставляю как есть, все равно им деться некуда.

в. Для системы зажигания:

Вот собственно и все подготовительные работы. Можно приступать к монтажу.

Монтаж систем.

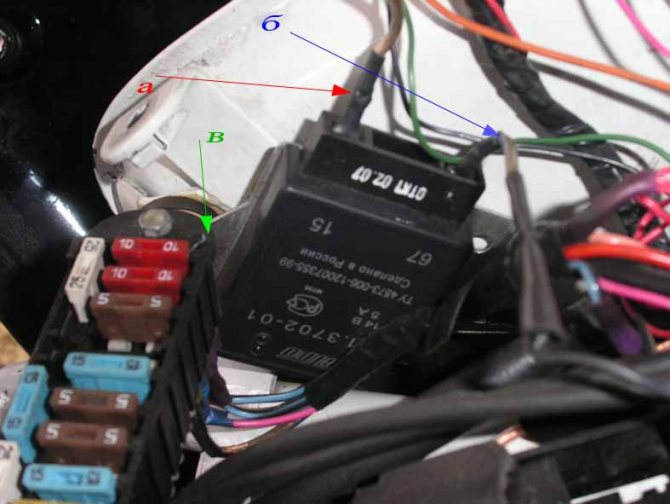

а. Для реле – регулятора:

До банальности все просто. Беру (+) в любом месте после ключа зажигания. Можно поставить клемму “мама” на красный провод, который шел на катушки зажигания. Однако если его задействовать, то делаем таким образом: Срезаем кольцевую клемму с красного (+) провода с катушки зажигания и добавляем к нему еще один конец монтажного провода, лучше тоже красного цвета, чтобы потом не путаться, длиной около 35см (в 1 клемму – 2 конца провода), обжимаю клемму, сверху одеваю кусок термоусадочного кембрика на клемму и нагреваю обычной зажигалкой. Кембрик обтянет клемму и провод достаточно плотно и в случае если он когда-нибудь выскочит, то КЗ не произойдет. Это у нас клемма пойдет на паз р-р под №15 “а”.

Беру провод (+) щетки, он у правого бака, если помните, мы его сняли с правой нижней части БПВ, а там по моему уже есть клемма “мама”, если нет, то поставьте. И опять же термоусадочный кембрик рулит. Это провод для клеммы р-р №67 “б”. Берем р-р, и подключаем. В последствии, когда будете подвешивать баки, на нижнее ухо (рядом с седлом) левого бака прикручиваем на массу “в”. Ни в коем случае без того, чтобы закрепить р-р на массу (крепление бака) не запускайте двигатель, иначе р-р либо сгорит, либо изменит параметры регулирования тока. Хотя я спалил их уже штук 4-5, забыв прикрутить на массу. Кстати, не парьтесь насчет (-) щетки, мы ее уже прикрутили на (-). Теперь напруга должна подняться. Могу только добавить, что, как и все запы, р-рможет быть в своей массе низкого качества и разброс по параметрам значительный. Вполне вероятен вариант, что вам попадется левак, потому чеки не выбрасываем и меняем. Теперь во время пуска двигателя напряжение на клеммах аккумулятора должно составить не менее 12,4В (в случае если статор нормальный и ротор, т.е. генератор исправен!).

Установка зажигания мотоциклов ИЖ

Установка зажигания мотоциклов ИЖ заключается в регулировке максимального зазора контактов прерывателя

И второе самое важное момент искрообразования. На одноцилиндровых мотоциклах ИЖ с генератором Г-36 М 1 установка зазора, производится поворотом эксцентрика 1 либо вправо, либо влево, при ослабленном винте 2

Перед установкой нужно повернуть коленчатый вал и в момент максимального расхождения контактов остановить. В этом положении и регулируем зазор. Устанавливаем максимальный зазор у контактов равный 0,35 мм – 0.45 мм.

Установку опережения зажигания желательно производить, сняв головку цилиндра. Поршень должен находиться, не доходя мертвой точки расстояния, которое указано в инструкции от производителя. Например, для Планеты 3 – (3,5-4,0мм), Планета 4 – (3,0-3,5мм), Планета Спорт – (3,5-3,8мм). В этом положении поршня должна образовываться искра. Регулируется поворачиванием всего прерывателя при ослабленных болтах 10.

На мотоциклах ИЖ-Ю регулировка зазоров между контактами прерывателя производится в следующем порядке: проворачивая коленчатый вал кик-стартером, ставят один из прерывателей в положение полного размыкания контактов и, ослабив винт 4, с помощью эксцентрика 3 устанавливают зазор, который должен быть равен 0,4—0.6 мм. Затем аналогичным образом устанавливают зазор на второй паре контактов.

Установка зажигания мотоциклов ИЖ производится при вывернутых свечах. Вставив щуп в отверстие под свечу в правом цилиндре и проворачивая кик-стартером коленчатый вал, находят верхнюю мертвую точку и в этом положении на щупе делают две риски: одну на уровне отверстия, а вторую — выше на 2—3 мм. Затем вновь проворачивают коленчатый вал кик-стартером до тех пор, пока верхняя риска не дойдет до места, где была сделана первая отметка в. м. т. В этом положении должно быть начало размыкания контактов прерывателя, смонтированного на нижнем основании. Установка размыкания контактов достигается поворотом основания при ослабленных винтах 2 и 7, которые после нахождения момента размыкания затягиваются. Момент разрыва определяется с помощью лампочки, включенной к клемме прерывателя и массе.

После установления момента зажигания в правом цилиндре приступают к этой же операции и в той же последовательности в левом, при этом поворачивают верхнее основание прерывателя при ослабленных винтах 1 и 7.

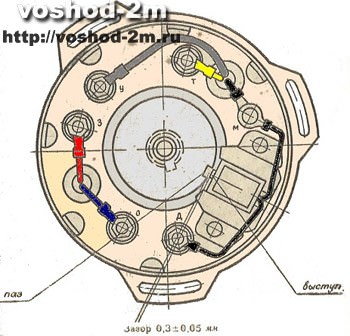

Регулировка зажигания Восход

Момент зажигания устанавливается поворотом статора генератора после предварительного ослабления трех винтов, крепящих статор к картеру. Для нормальной работы двигателя необходимо, чтобы момент искрообразования (на генераторе этот момент определяется совпадением паза ротора датчика с выступом на каркасе катушки датчика. рис) совпал с моментом, когда поршень не дошел до верхней мертвой точки 2,5-3,0 мм (при работе двигателя на бензине с октановым числом 92).

Зазор между ротором и сердечником катушки датчика должен быть в пределах 0,3±0,05мм.

Установку зазора следует производить следующим образом:

• ослабить винты крепления статора датчика к крышке статора генератора;
• перемещая статор датчика в пазах крышки статора генератора установить требуемый зазор, после чего затянуть винты крепления.

Для более точной установки зажигания рекомендуется положение поршня определить при снятой головке цилиндра.

Настройка контактного зажигания на Иж Юпитер — 5

Рассмотрим поэтапно, как настроить контактное зажигание на данном аппарате:

1. Выставить поршень нужного цилиндра: — вставить отвертку в цилиндр — прокрутить коленвал, придерживая отвертку
2. Взять линейку и поставить рядом с отверткой.
3. Провернуть коленвал, пальцем придерживая вниз отвертку, чтобы она стояла ровно. Находим мертвую точку.
4. Провернуть коленвал в обратную сторону (на 1,5-2 мм).
5. Искра образуется, когда кулачок размыкается, найти два регулировочных болта.
6. Взять лампочку с двумя контактами, один соединить с массой, другой с контактом.
7. Включить замок зажигания.
8. Нужно найти момент, когда лампочка загорится (в тот момент, когда она загорается, происходит запуск), а когда она гаснет, контакт наоборот замыкает.
9. Выключить зажигание, проделать и отрегулировать то же самое со вторым цилиндром

Конструктивные составляющие

Что остается сделать нашему клиенту бензиновые двухтактные движки имеют схожий принцип работы, если и система зажигания у их имеет типовую структуру и устройство.

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания естественно как в мастерской, так и своими руками. Для этой цели для вас вам понадобятся обыденные гаечные ключи, отвертка и щуп 0,4 мм (сделать щуп есть вариант на дому из подручных материалов — обычной бумаги для ксерокса, пластмассовой бутылки и т.п.).

Яков Синельников, 56 лет, Хабаровск

«Купил старую бензопилу. И как старую – пролежала она у деда три года в гараже. Попробовал завести – ничего не вышло. Посмотрел свечу, вроде не заливает, сухая. Выкрутил, проверил – искры нет. Пришлось разбирать и выставлять зазор. Вместо щупа вырезал из пластмассовой бутылки самоделку, вставил и отрегулировал. Работаетбензопилаотлично – главное зазор выставить и правильно собрать. Свечу, когда, тоже поменял.»

Необходимые детали

Чтобы система зажигания работала правильно, потребуется ряд вспомогательных деталей. Они перечислены ниже:

• Коммутатор для БСЗ машины марки ВАЗ. Не стоит выбирать исключительно из низкого ценового сегмента. Множество положительных отзывов имеет коммутатор Астро;
• Датчик Холла. Оптимальный вариант на юпитер 5 — аналогичный производитель ВАЗ. Приобретая его в фирменной упаковке, вы защищаете себя от подделок;
• Бобина зажигания с двумя выводами. Следует выбирать между двигателем газели номер 406 или Окой с электронной системой зажигания;
• Пара броне-проводов из силикона с колпачками из резины;
• Модулятор — это пластинка , имеющая форму бабочки, изготавливаемая из железа.

Модулятор

Наиболее трудный этап — производство модулятора

Важно сохранить необходимую форму. Чем достовернее соблюдены необходимые размеры, тем ниже вероятность возникновения неполадок после внедрения системы, то есть не будет необходимости его корректировки при помощи напильника. Углы опережения зажигания должны совпадать на любом используемом цилиндре

Углы опережения зажигания должны совпадать на любом используемом цилиндре.

Болтовое отверстие необходимо расположить посередине. В противном случае работа двигателя будет не синхронизирована. Также рекомендуется проверить целостность подшипников коленного вала. Если вы обнаружили дефекты, то следует незамедлительно произвести замену.

Зажигание контакта не способно работать нормально при убитых подшипниках. Толщина детали не должна превышать полутора миллиметров. Если она будет тонкая, то не удастся избежать деформации, а толстая соприкасается с поверхностью корпуса датчика холла.

Для создания пластины разрешается применять любой материал, кроме стали. Алюминий и прочие не следует применять, так как они не магнитятся. Чертеж, которого необходимо придерживаться, можно найти в открытом доступе. Представленная схема будет полезна тем лицам, которые решили модернизировать устройство зажигания транспортного средства. Ниже приведены методики установки электрических устройств зажигания в Юпитер.

Его необходимо вытачивать у профессионального токаря. Он сделает простой диск и начертит на нем разметку элементарных расстояний между углами. После чего в соответствии с ней вы выпилите дома необходимые сектора. Стоимость модулятора составляет семьдесят рублей.

Нецелесообразно использовать обыкновенную пластину, поскольку её ширина менее двенадцати миллиметров. Этого не будет хватать для полномерного накопления энергетического ресурса в катушке. Конечно, его можно установить, но достижение четырех тысяч оборотов за минуту станет невозможным.

Помимо указанного потребуются:

Шпилька с нанесенной резьбой семь миллиметров шаг 1, а так же пару гаек с шайбами соответствующих параметров. Приоритетный материал для данных компонентов — латунь. Это объясняется наименьшим намагничиванием пластины от генераторного ротора.

Если использовать штатный болт, то могут появиться трудности с внедрением зажигания. Болт стремится прокрутить следом модулятор при закручивании. Однако необходимо наблюдать за опережающим индикатором, сохранять единое положение ротора и модулятора, закручивать болт. Целесообразно применить шпильку, так как многие не способны произвести все необходимые действия в совокупности;

Комплект проводов с разъемами под зажигание без контакта от фирмы ВАЗ. Данную деталь можно приобрести или сделать собственными руками.

В каких случаях необходима настройка зажигания?

За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).

Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.

Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.

Настройка СЗ может понадобиться после ремонта замка зажигания Иж Юпитер 5. Сама установка и подключение выполняются согласно схеме.
