Нержавеющая сталь 12х18н10т

Химический состав в % стали 12Х18Н10Т

C

Si

Mn

P

S

Cr

Mo

Ni

V

Ti

Cu

W

Fe

<0,12

<0,8

<2,0

<0,035

<0,02

17,0-19,0

<0,5

9,0-11,0

<0,2

<0,8

<0,4

<0,2

Остальное

Химический состав 12Х18Н10Т регламентирует ГОСТ 5632-72

1. Достаточно большой процент хрома (17%–19%).
2. Легирующая добавка никеля (9%–11%).
3. Углерод в сплаве – небольшая концентрация (0,1 %).
4. Легирующий элемент – титан.
5. Кремний (0,8 %).

Влияние химсостава на свойства стали 12Х18Н10Т

Основные добавки сложнолегированной стали значительно влияют на ее свойства:

1. Хром повышает антикоррозийные качества.
2. Благодаря введению никеля, сталь входит в разряд аустенитов, и сочетает все технологические и эксплуатационные свойства нержавеющих сталей.
3. Введение в сплав алюминия, титана и кремния придает 12Х18Н10Т качества ферритной стали.
4. Титан создает карбидообразующий эффект, и предотвращает риск межкристаллитной коррозии.
5. Марганец позволяет изготавливать сталь с мелкозернистой структурой.
6. Кремний увеличивает плотность и улучшает степень текучести. В то же время он снижает уровень пластичности, что усложняет прокатку холодным способом.
7. Содержание фосфора не должно превышать 0,035 %, так как он провоцирует снижение механических свойств, что осложняет использование стали в криогенной области.

Особенности и преимущества металла

В качестве составляющих используется большое число легирующих веществ, которые обуславливают ее свойства. Главными компонентами выступают хром и никель.

Хром дает возможность к пассивации и исключает корродирование на поверхности материала. Его процентное содержание – 17-19%.

Проволока

Благодаря никелю нержавеющая сталь 12Х18Н10Т относится к аустенитам, она приобретает такие особенности, как технологичность и высокие эксплуатационные характеристики. Прокат ее осуществляется без нагрева или с повышением температуры, при этом конструкция будет характеризоваться коррозионной стойкостью в агрессивной среде, чего нельзя сказать о ферритных материалах. Концентрация компонента составляет 9-11%.

За счет использования Ni и Cr обеспечивается стабильность материала при охлаждении. Для получения аустенита при t=900 С требуется всего 0,1% углерода, что обусловлено его воздействием на металл. Также в состав изделия входят Ti, Al и Si, которые обеспечивают ферритные качества.

Титан используется в качестве сильного карбидообразующего компонента, что исключает образование коррозии в кристаллической решетке. При реакции с углеродом образуется тугоплавкий карбид, что приводит к снижению в составе свободного хрома за счет взаимодействия его с углеродом.

Кремний предназначен для увеличения поровой плотности материала путем выведения газа из структуры. Это положительно сказывается на повышении прочностных характеристик, предела текучести, но снижает пластичность, что негативно сказывается на качестве холодной прокатки. Содержание – 0,8%.

Входящий в состав стали 12Х18Н10Т марганец снижает скорость образования зерна, что улучшает структуру. Жаростойкость

Среда	Воздух	Воздух
Температура, °С	750	650
Группа стойкости или балл	4-5	2-3

Небольшое количество фосфора в составе (0,035%) обусловлено его свойствами. Он негативно сказывается на механических качествах состава, что нежелательно для металла, используемого в криогенной технике. При понижении температуры он способен снизить пластичность материала.

Металл является пластичным и вязким при ударах, что является преимуществом. Недостатками считаются малая коррозионная стойкость к хлорсодержащим веществам, серной и соляной кислоте.

Вернуться к содержанию

Химический состав

Сталь — это сплав углерода и железа, в котором атомы железа располагаются в кристаллической решетке, а остальные элементы, в зависимости от размера и характера поведения изменяют ее. По концентрации углерода, сталь 08Х18Н10Т представляет собой углеродистый сильнолегированный сплав. Где основными легирующими элементами является хром, никель и титан.

Основное правило металловедения, на котором основаны изменения прочности, гласит: «Искажение структурной решетки увеличивает прочность». Так атом углерода, имеющий размер намного меньший чем атом железа, внедряясь в кристаллическую решетку ее искажает, придавая прочность. Таким же образом слияние оказывают и другие элементы, которые могут замещать атомы железа и проявлять характерные для каждого из них свойства.

Хром является самым твердым металлом из всех существующих. В концентрации более 13 % он придает коррозионную стойкость. Как это происходит. Реагируя с атомом кислорода, хром создает оксидную пленку размером всего несколько атомов. Оксиды по размеру ненамного больше самого атома хрома (в отличие от оксидов железа, которые имеют 3-объем), поэтому создает плотную оболочку на самой поверхности, не допуская проникновения кислорода и других газов. Работает такая защита даже при нагревании. Если такую пленку поцарапать, то на ее месте тут же образуются новые оксиды. Этот процесс называется патентированием.

В сложных температурных условиях работы, где сталь испытывает постоянные температурные нагрузки, происходит образование карбидов хрома по границам зерен, что приводит к разрушению металла, т. е. межкристаллитной коррозии. Для исключения этого процесса в сплав присаживают никель, который является стабилизатором аустенита, сохраняя эту структуру при комнатной температуре (для сравнения: в обычных углеродистых сталях температура превращения аустенита в более устойчивые структуры 650-750 ºC).

Титан присаживается в сплав в количестве 0,6 % и способствует устойчивости 08Х18Н10Т в агрессивных средах.

Основные характеристики

Многие характеристики стали 08Х18Н10Т связаны с включением в состав большого количества хрома и никеля. Основные особенности заключаются в нижеприведенных моментах:

1. Высокая коррозионная стойкость. Определенный химический состав определяет то, что поверхность способна выдерживать воздействие высокой влажности и некоторых кислот, а также других химических веществ. За счет подобного качества сталь 08х18н10т применяется при изготовлении деталей, которые эксплуатируются при сложных условиях. Особый химический состав определяет то, что поверхность может выдерживать воздействие самых различных химических веществ.
2. Немагнитные свойства. Рассматривая сталь 08Х18Н10Т (ГОСТ определяет концентрацию всех дополнительных химических элементов) следует отметить, что материал не реагирует на магнитное поле. Именно поэтому сплав применяется при создании различного оборудования. Однако, в некоторых случаях требуется именно сплав с магнитными свойствами. Поэтому следует учитывать это свойство при выборе наиболее подходящей стали.
3. Жаропрочная структура. Подобное качество определяет то, что создаваемые изделия могут выдерживать воздействие высокой температуры. Из-за трения или воздействия окружающей среды поверхность может нагреваться, за счет чего ухудшаются основные эксплуатационные характеристики: твердость, прочность, износоустойчивость и другие характеристики. Рекомендуемая температура, при которой может эксплуатироваться сталь составляет 800 градусов Цельсия. Более высокий показатель может стать причиной снижения эксплуатационных характеристик.
4. Получаемая поверхность характеризуется тем, что ее довольно просто обработать до зеркального состояния. Для этого применяются специальные шлифовальные инструменты. При этом зеркальная поверхность со временем не будет покрываться коррозией. Процесс получения зеркальной поверхности достаточно сложен в исполнении, так как для этого применяется специальный абразив и высокая скорость обработки.
5. Плотность нержавеющей стали 08Х18Н10Т составляет 7900 кг/м3. Показатель плотности учитывается в случае проведения инженерных расчетов. Это связано с тем, что он определяет вес получаемых изделий. При повышении плотности изготавливаемые изделия становятся более тяжелыми, что не позволяет использовать металл при создании летательных аппаратов.
6. Для улучшения характеристик стали проводится термическая обработка. В рассматриваемом случае проводится закалка при температуре около 1000 градусов Цельсия. Охлаждение может проходить на открытом воздухе или в специальной среде. Охлаждение на открытом воздухе проводится в том случае, если обрабатываемая заготовка имеет большие размеры. Также охлаждение может проводится в масле и воде. В последнее время вода практически не применяется, так как неравномерность охлаждения приводит к появлению окалины и других дефектов. Применение масла позволяет решить проблему с появлением внутренних и поверхностных дефектов. Однако, масло может возгораться и приводит к появлению токсичного газа.
7. Показатель твердости составляется 179 МПа. Показатель может варьировать в зависимости от температуры окружающей среды. После термической обработки твердость существенно повышается.
8. Степень свариваемости достаточно высокая. Для получения качественного шва не требуется выполнять подогрев структуры. Сварку можно проводить в домашних условиях при применении обычного инвертора.

Свойства стали 08х18н10т

Приведенные выше характеристики определяют то, что металл может применяться для создания самых различных изделий. Химический состав во многом определяет свойства сплава. Применяемые стандарты на территории стран СНГ позволяют определить концентрацию основных элементов.

Технологические свойства

Удельный вес	7920 кг/м3
Термообработка	Закалка 1050 — 1100oC, вода
Температура ковки	Начала 1200 °С, конца 850 °С. Сечения до 350 мм охлаждаются на воздухе
Твердость материала	HB 10 -1 = 179 МПа
Свариваемость материала	Без ограничений, способы сварки: РДС (электроды ЦТ-26), ЭШС и КТС. Рекомендуется последующая термообработка
Обрабатываемость резанием	В закаленном состоянии при HB 169 и σв=610 МПа, Кu тв. спл=0,85, Кu б. ст=0,35
Флокеночувствительность	Не чувствительна
Жаростойкость	В воздухе при Т=650 °С 2-3 группа стойкости, при Т=750 °С 4-5 группа стойкости
Предел выносливости	σ-1=279 МПа, n=107

Технологические способности и обработка стали 12Х18Н10Т

Такие качества, как свариваемость, пластичность и ударная вязкость значительно повышаются закалкой в обычной воде, но при этом снижается твердость. Так что оптимальная термообработка – закалка при 1050°С–1080°С.

Сталь 12Х18Н10Т

отлично сваривается, и не имеет никаких ограничений. А для повышения прочности и надежности швов, необходима термообработка, так как область швов также должна отличаться стойкостью к коррозии межкристаллитного типа.

Формы поставки материала

Обработка металлов давлением. Поковки	ГОСТ 25054-81;
Сортовой и фасонный прокат	ГОСТ 2879-2006; ГОСТ 1133-71; ГОСТ 2591-2006; ГОСТ 2590-2006;
Листы и полосы	ГОСТ 103-2006; ГОСТ 19904-90; ГОСТ 19903-74;
Сортовой и фасонный прокат	ГОСТ 18907-73; ГОСТ 8560-78; ГОСТ 8559-75; ГОСТ 7417-75; ГОСТ 5949-75;
Листы и полосы	ГОСТ 10885-85; ГОСТ 51393-99; ГОСТ 7350-77; ГОСТ 5582-75; ГОСТ 4405-75;
Ленты	ГОСТ 4986-79;
Трубы стальные и соединительные части к ним	ГОСТ 11068-81; ГОСТ 19277-73; ГОСТ 14162-79; ГОСТ 9941-81; ГОСТ 9940-81;
Проволока стальная легированная	ГОСТ 18143-72;
Сетки металлические	ГОСТ 3187-76; ГОСТ 3306-88; ГОСТ 9074-85.

Применение стали 12Х18Н10Т с учетом характеристик и свойств

Марка стали 12Х18Н10Т

имеет весьма разнообразную область применения, что, прежде всего, показывает расшифровка стали 12х18н10т. За счет стойкости к агрессивным средам (кроме серосодержащих сред) она востребована в химической промышленности – при производстве сосудов, работающих под высоким давлением.

Изготавливают из стали 12Х18Н10Т

трубопроводы для транспортировки разбавленных растворов фосфорной, азотной, уксусной кислот, агрессивных оснований и солей, трубы для соединения оборудования с повышенной радиацией. Трубы нержавеющие бесшовные12Х18Н10Т незаменимы во всех областях пищевой промышленности, в нефтяной и нефтеперерабатывающей, в химической и топливно-энергетической отраслях. Активно используется в автомобильной, кораблестроительной, авиационной и промышленных областях.

Кроме того, 12Х18Н10Т

используют в криогенной технике при крайне низких температурах – до -269˚С, что не мешает ее применению при высоких температурах (как в дуговых печах).

Листы 12Х18Н10Т

используют в качестве строительного, и отделочного металла. Не менее популярны трубы из12Х18Н10Т , поковки деталей для машиностроения, проволока, круг, лента, и пр. Проволоку используют для сварочных работ. В виде нитей или шнуров сталь подходит для изготовления сеток, пружин, тросов и канатов.

Сталь коррозионно-стойкая жаропрочная 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) — характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914).

Классификация материала и применение марки 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914)

Марка: 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914)Классификация материала: Сталь коррозионно-стойкая жаропрочнаяПрименение: сварная аппаратура, работающая в средах повышенной агрессивности , теплообменники, муфели, трубы, детали печной арматуры, электроды искровых зажигательных свечей- сталь аустенитного класса

Механические свойства 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) при температуре 20oС

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Трубы холоднодеформир., ГОСТ 9941-81	549	37
Трубы, ГОСТ 10498-82	529	40
Трубы, ГОСТ 11068-81	530	216	37
Трубы горячедеформир., ГОСТ 9940-81	510	40
Пруток, ГОСТ 5949-75	&Oslash- 60	490	196	40	55	Закалка 1020 — 1100oC,Охлаждение воздух,
Пруток нагартован., ГОСТ 18907-73	880-930
Пруток нагартован., ГОСТ 18907-73	880-930
Проволока отожжен.	&Oslash- 8	1400-1600	20
Поковки, ГОСТ 25054-81	490	196	35-38	40-52
Лист толстый, ГОСТ 7350-77	510	205	43	Закалка 1030 — 1080oC,Охлаждение воздух,
Лист тонкий, ГОСТ 5582-75	530	205	40	Закалка 1050 — 1080oC,Охлаждение вода,

Зарубежные аналоги 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914)

В таблице указаны точные и сходные по составу аналоги.

США

Германия

Япония

Франция

Англия

Евросоюз

Италия

Испания

Китай

Швеция

Польша

Чехия

Австрия

—

DIN,WNr

JIS

AFNOR

BS

EN

UNI

UNE

GB

SS

PN

CSN

ONORM

1.4541 1.4878 X10CrNiTi18-9 X12CrNiTi18-9 X6CrNiTi18-10

321F00 Z6CN18-10 Z6CNT18-10

321S12 321S18 321S20 321S22 321S31

1.4541 X10CrNiTi18-10 X6CrNiTi18-10

X6CrNiTi18-11 X8CrNiTi1811

0Cr18Ni11Ti 1Cr18Ni9Ti OCr18Ni10Ti

X6CrNiTi18-10S X6CrNiTi1810K-KW

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	— Предел кратковременной прочности ,
sT	— Предел пропорциональности (предел текучести для остаточной деформации),
d5	— Относительное удлинение при разрыве ,
y	— Относительное сужение ,
KCU	— Ударная вязкость ,
HB	— Твердость по Бринеллю ,

Физические свойства :
T	— Температура, при которой получены данные свойства ,
E	— Модуль упругости первого рода ,
a	— Коэффициент температурного (линейного) расширения (диапазон 20o- T ) ,
l	— Коэффициент теплопроводности (теплоемкость материала) ,
r	— Плотность материала ,
C	— Удельная теплоемкость материала (диапазон 20o- T ),
R	— Удельное электросопротивление,

Свариваемость :
без ограничений	— сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	— сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	— для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг

Обращаем ваше внимание на то, что данная информация о марке 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914), приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) можно уточнить на информационном ресурсе «Марочник стали и сплавов»

Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

Более подробную информацию о марке 08Х18Н10Т (другое обозначение 0Х18Н10Т ЭИ914) можно уточнить на информационном ресурсе «Марочник стали и сплавов». Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

Принципы классификации стали

Можно выделить пять основных классификационных признаков, по которым производится разделение сталей:

1. химический состав;
2. назначение;
3. качество;
4. степень раскисления;
5. структура.

Рассмотрим подробнее каждый признак.

Классификация по химическому составу

По химическому составу сталь подразделяется на две группы:

1. углеродистые;
2. легированные.

Обе эти категории по содержанию углерода делятся на три подгруппы:

1. низкоуглеродистые (менее 0,3% углерода);
2. среднеуглеродистые (0,3−0,7% углерода);
3. высокоуглеродистые (свыше 0,7% углерода).

Легирование стали осуществляется с целью достижения тех или иных требуемых свойств стали путем введения в состав особых легирующих элементов. В качестве таких элементов часто применяют хром, никель, марганец, кремний, вольфрам, молибден, ванадий, титан и другие.

В зависимости от содержания легирующих добавок сами легированные стали подразделяются на три группы:

1. низколегированные (менее 5% легирующих элементов);
2. среднелегированные (5−10% легирующих элементов);
3. высоколегированные (более 10% легирующих элементов).

Классификация по назначению

По назначению сталь делят на три основных класса:

1. Конструкционные. Основная область применения — изготовление деталей разнообразных машин и механизмов, приборов, строительных конструкций.
2. Инструментальные. Применяются для инструментов различного назначения (режущего, мерительного, штамповочного). В зависимости от функций инструмента сталь обладает соответствующими характеристиками.
3. Специального назначения. К этой группе коррозионностойкие стали, жаростойкие и жаропрочные, а также электротехнические.

Классификация по качеству

Под качеством следует понимать комплекс свойств, определяемый самим процессом изготовления стали. Среди характеристик качества можно отметить технологичность стали, однородность химического состава и строения, а также механических свойств. На качество стали оказывает влияние содержание в составе газов (водорода, кислорода, азота) и вредных примесей (в их числе сера и фосфор). По качеству сталь разделяют на следующие группы:

1. обыкновенного качества;
2. качественные;
3. высококачественные.

Классификация по степени раскисления

Раскисление — процесс удаления кислорода из стали в жидком состоянии.

По степени раскисления различают следующие группы:

1. спокойные (полностью раскисленные);
2. полуспокойные;
3. кипящие (слабо раскисленные).

Название подгрупп соответствует характеру протекания процесса затвердевания.

Классификация по структуре

В основе такой классификации лежит структура в отожженном и нормализованном состоянии, которая определяет особенности свойств стали.

В отожженном состоянии конструкционные стали делят на:

1. доэвтектоидные (имеют в структуре избыточный феррит);
2. эвтектоидные (структура состоит из перлита);
3. аустенитные;
4. ферритные.

После нормализации стали по структуре делятся на следующие классы:

1. перлитный;
2. мартенситный,
3. аустенитный,
4. ферритный.

Влияние каждой структуры на свойства сталей можно узнать из специализированной литературы.

12Х18Н10Т — расшифровка стали

Маркировка 12Х18Н10Т говорит о расчетном количестве основных компонентов, входящих в сплав: 12 – означает 0,12% углерода, Х18 – процентный состав хрома, Н10 – никеля и Т – присутствие титана. Исходя из этого, можно определить, что в состав основных химических элементов нержавеющих сталей марки 12Х18Н10Т входит:

• около 67% железа;
• до 0,12% углерода;
• 17-19% хрома;
• 9-11% никеля;
• до 2% магния;
• до 1% титана;
• до 0,8% кремния.

Кроме этого в химическом составе металла в небольших количествах присутствуют: сера, медь, силиций, марганец и фосфор.

Высокие антикоррозионные свойства стали 12Х18Н10Т обеспечивает высокое содержание хрома. Наличие никеля способствует аустенитной структуры металла и позволяет в результате сочетать расширение эксплуатационных характеристик стали с прекрасной технологичностью во время обработки. Кроме этого наличие никеля в сплаве изменяет его свойства и повышает сопротивление металла воздействию кислот и щелочей.

Присутствие титана и кремния в стали приводят к образованию феррита, что изменяет характеристики, устраняет межкристаллитную коррозию в сварочных швах, замедляет скорость роста зерна при нагреве и увеличивает плотность получаемого слитка.

Механические свойства нержавеющей стали 12Х18Н10Т

Режимы термической обработки предусматривают применение закалки в результате нагрева до 1100ºC при последующем охлаждении в воде. Сечения нержавейки до 35 мм допускается применять охлаждение на открытом воздухе. Пределы температур для ковки от 850ºC до 1200ºC.

Удельный вес металла 7920 кг/м3. Твердость, которой обладает сталь НВ 10-1 = 179 МПа, с пределом выносливости 279 МПа.

Технология сварных соединений особых ограничительных свойств не имеет. Применяют следующие характеристики технологий сварки:

• ручная электродуговая, с применением электродов ЦТ-26;
• электрошлаковая;
• контактная точечная.

Для обеспечения повышенной прочности рекомендуется завершающая термическая обработка швов.

Свойства 12х18н10т и 08х18н10т

Увеличение в стали 12х18н10т процентного содержания углерода по сравнению с химическим составом стали 08х18н10т с 0,08 % до 0,12 % существенно повышает прочность и твердость, у 12х18н10т, но при этом снижает такое свойство, как свариваемость, и негативно влияет на хрупкость стали. Кроме того, при повышенном содержании углерода может возникнуть явление хладноломкости и понизиться вязкость. Также высокое содержание в сплаве углерода снижает пластичность сплава.

Обе рассматриваемые стали являются коррозионностойкими, хотя сталь 08х18н10т характеризуется большей сопротивляемостью к образованию межкристаллитной коррозии по сравнению со сталью 12х18н10т. И это различие 08х18н10т и 12х18н10т сказывается на том, что нержавеющую сталь 08х18н10т используют для изготовления сварных изделий, работающих в условиях сред с более высокой агрессивностью, чем сталь марки 12х18н10т.

Есть ещё одно важное отличие, при ответе на вопрос – 12х18н10т и 08х18н10т в чем разница — оно проявляется после упрочнения обеих сталей термообработкой. Так, при высокотемпературной обработке стали 08х18н10т ее предел текучести повысился на 45-60% по сравнению с аналогичным уровнем после обычной термообработки, но показатели пластичности при этом уменьшились незначительно, не выходя за пределы значений по стандарту

А сталь марки 12х18н10т после упрочнения значительно увеличила свою прочность, больше, чем сталь марки 08х18н10т, но снизила показатели прочности.

Сказать, какая сталь лучше 08х18н10т или 12х18н10т, сложно. Из одинаковых свойств обеих сталей нужно отметить высокую стойкость к повышенным температурным режимам – изделия и конструкции из данных сталей аустенитного класса можно использовать, как жаропрочные при температурах, достигающих 600 ˚С, устойчивость к нагрузкам, свариваемость, твердость.

Для изделий из обеих сталей допустима эксплуатация при температурных режимах в интервале от -269 до 600 °С, и без каких-либо ограничений показателей давления.

Нержавеющая сталь 08Х18Н10Т — расшифровка марки стали, ГОСТ, характеристика материала

Марка стали — 08Х18Н10Т

Стандарт — ГОСТ 5632

Сталь 08Х18Н10Т содержит углерода не более 0,08%, Х18 — указывает содержание хрома в стали примерно 18%, Н10 — указывает содержание никеля в стали около 10%, буква Т в конце марки означает, что в стали содержится примерно 1% титана. Сталь легированная, коррозионно-стойкая, жаростойкая.

Нержавеющая сталь 08Х18Н10Т применяется для изготовления сварных изделий, работающих в средах более высокой агрессивности, чем сталь марок 12Х18Н10Т и 12Х18Н12Т.

Из нержавеющей стали 08Х18Н10Т изготовляют сварную аппаратуру, детали печной арматуры, муфели, реторты, теплообменники, трубы, патрубки и коллекторы выхлопных систем, электроды искровых зажигательных свечей, детали и узлы основного оборудования и трубопроводов атомных энергетических установок с водяным теплоносителем, товары широкого потребления.

Сталь 08Х18Н10Т обладает повышенной сопротивляемостью межкристаллитной коррозии по сравнению со сталью 12Х18Н10Т и 12Х18Н12Т.

Не более 0,08

Не более 0,80

Не более 2,00

17,00-19,00

9,00-11,00

Не более 0,70

Ковка	Температура ковки, °С: начала 1220, конца 900. Сечения до 300 мм охлаждаются на воздухе.
Свариваемость	Сваривается без ограничений.Способы сварки: ручная дуговая сварка, автоматическая дуговая сварка, электрошлаковая сварка, контактная сварка.
Обрабатываемость резанием	При HB 143 и σв = 510 МПа: Kv твердый сплав = 1,1 Kv быстрорежущая сталь = 0,35

Модуль нормальной упругости E, ГПа	196	—	—	—	—	—	—	—	—	—
Модуль упругости при сдвиге кручением G, ГПа	—	—	—	—	—	—	—	—	—	—
Плотность ρn, кг/м3	7900	—	—	—	—	—	—	—	—	—
Коэффициент теплопроводности λ Вт/(м*К)	—	16	18	19	—	—	—	—	—	—
Удельное электросопротивление ρ, нОм*м	—	—	—	—	—	—	—	—	—	—
Коэффициент линейного расширения α*106, K-1	16,1	—	17,4	—	18,2	—	19,1	—	—	—
Удельная теплоемкость c, Дж/(кг*К)	—	—	—	—	—	—	—	—	—	—

Механические свойства

При рассмотрении металла учитываются и механические свойства стали 12х18н10т. они характеризуются следующим образом:

1. Твердость по Бринеллю соответствует 179 МПа. Этот момент определяет то, что поверхность материала может выдерживать воздействие самого различного типа.
2. Предел прочности варьирует в различном диапазоне, обычно составляет 279 МПа.

Механические характеристики стали 12х18н10т

При выборе 12х18н10т также учитывается предел текучести, который определяет возможность его применения при литье различных изделий.

К другим особенностям рассматриваемого металла отнесем следующие моменты:

1. При легировании в состав включается кремний. Он повышает плотность и показатель текучести. Концентрация этого химического элемента в составе неблагоприятно воздействует на пластичность.
2. Достаточно высокая пластичность и ударная вязкость являются привлекательными эксплуатационными качествами металла.
3. При снижении температуры окружающей среды механические свойства металла начинают существенно снижаться.

Недостаток заключается в том, что металл не выдерживает на воздействие веществ, в состав которых включены ионы хлора. Кроме этого, коррозионная стойкость низкая в отношении к соляной или серной кислоты. Поэтому сфера применения несколько ограничена.

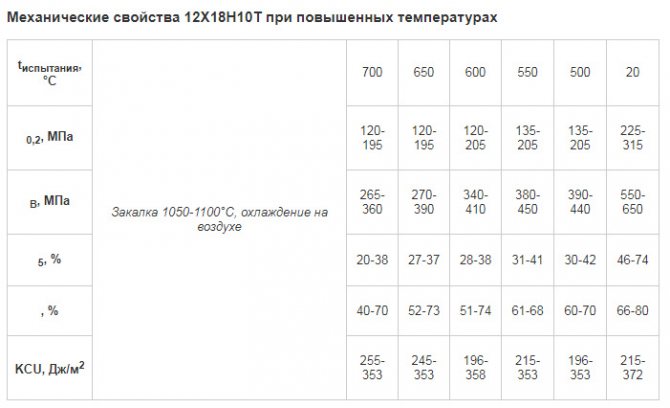

Механические свойства стали при повышенных температурах

Температура испытаний, °С	Предел текучести, σ0,2, МПа	Временное сопротивление разрыву, σв, МПа	Относительное удлинение при разрыве, δ5, %	Относительное сужение, ψ, %	Ударная вязкость KCU при 20°С, Дж/см2
20	225 — 315	550 — 650	46 — 74	66 — 80	215 — 372
500	135 — 205	390 — 440	30 — 42	60 — 70	196 — 353
550	135 — 205	380 — 450	31 — 41	61 — 68	215 — 353
600	120 — 205	340 — 410	28 — 38	51 — 74	196 — 358
650	120 — 195	270 — 390	27 — 37	52 — 73	245 — 353
700	120 — 195	265 — 360	20 — 38	40 — 70	255 — 353

Чувствительность к охрупчиванию

Температура, °С	Исходное состояние	600	650
Время, ч		5000	5000
KCU, Дж/см2	274	186-206	176-196

Нержавеющая сталь 12Х18Н10Т дополнительно содержит до 10% никеля, около 18% хрома, 1,5% титана и до 12% углерода. Такой состав сплава обеспечивает превосходные технические характеристики стали, делая ее универсальной.

Как уже было сказано выше, область применения нержавеющей стали 12Х18Н10Т очень и очень широка – она в большинстве случаев используется при изготовлении сварных конструкций в химической, пищевой, фармацевтической, нефтехимической промышленностях, а также машиностроении, энергетике и многих других областях.

Механические свойства при испытаниях на длительную прочность

Температура испытания, °С	Предел ползучести, МПа	Скорость ползучести %/час	Предел длительной прочности, МПа	Длительность испытания, часы
600	74	1/100000	147	10000
650	29 – 39	1/100000	78 – 98	10000
