Сверло-фреза. Два в одном!

Сверла больших диаметров

Стандартные наборы спиральных сверл имеют диаметр только до 14 мм. Для сверления больших отверстий Вы можете использовать фрезы с коническим или уменьшенным хвостовиком (на Западе похожие сверла называют сверла Силвера-Деминга).

У этих сверл хвостовик 14 мм и более крупные канавки. Хвостовик небольшой, поэтому подходит для стандартных сверлильных патронов.

Что также хотелось бы сказать. Во-первых, стандартный кулачковый сверлильный патрон не очень точный, и для механической обработки на станке с ЧПУ мы будем часто использовать вместо него цанговый патрон. Во-вторых, большие спиральные сверла требуют мощного шпинделя, поэтому убедитесь, что Ваш станок потянет крупное сверло.

Параболические канавки для глубоких отверстий

Высверливание действительно глубоких отверстий – сложная задача. Как только отверстие достаточно углубляется, становится очень трудно извлечь стружку, продолжая сверление. Если стружка накапливается и блокирует канавки, спиральное сверло сломается в отверстии, что всегда представляет собой сложную для устранения неприятность. Новшество, которое значительно помогает при высверливании глубоких отверстий, называется “параболические канавки.” Сверла такого типа дороже, чем обычные спиральные сверла, но они могут производить значительно более глубокие отверстия, и их покупка вполне оправдана, если Ваши операции требуют таких глубоких отверстий. Глубина зависит от диаметра спирального сверла.

На острие

Вы будете часто пользоваться спиральными сверлами, и нет ничего более раздражающего, чем тупой инструмент. Если суметь заточить сверло, оно может прослужить Вам еще долго. Сверлозаточные станки доступны в разных ценовых диапазонах. Кроме того, можно затачивать сверла вручную на точильном камне.

Точечные и центровочные сверла

Это сверла особого типа, но их сфера применения довольно широкая. Теоретически нет смысла использовать центровочное сверло на фрезерном станке. Центровочные сверла предназначаются для создания отверстий в конце заготовки, для пиноля на токарном станке. Их вторичный “направляющий” наконечник делает их более тонкими, чем точечные сверла. Однако большинство операторов с радостью возьмут их, если они удобны, и будут использовать как точечные сверла.

Точечное сверло – справа, центровочное сверло – слева

Сверла этого типа не имеют слишком длинных канавок. Они используются только для намечания небольших углублений перед началом работы спирального сверла. Не всегда нужно намечать отверстие.

Сверло с механическим креплением многогранных пластин

Учитывая как часто наши станки должны производить отверстия, а также преимущества инструментов с индексируемыми пластинами для фрезерования концевыми и торцовыми фрезами, неудивительно, что существуют сверла с многогранными пластинами. Как правило, их лучше использовать для больших отверстий. На данном этапе больше знать о них необязательно. Просто помните о них и о том, что они могут облегчить труд.

Основные действия и их порядок

Дерево относится к мягкому сырью. Для его обработки разработаны разные виды режущих инструментов. При выборе оснастки нужно учитывать:

1. Нож для древесных заготовок нельзя использовать для шлифовки или разрезки металлоконструкций.
2. Сверло для металлов, создано из крепких высоколегированных составов, которые не могут негативно повлиять на операцию с ДСП. Не будет перегрева мотора и редуктора. Такую конструкцию имеет концевое лезвие, им раскраивают листовой материал, выполняется пазовая фрезеровка небольших размеров. Хотя такие модели наделены небольшим количеством перьев.

Пазовая фреза с разной геометрией, удобна для создания протяженных борозд. А фасонные резчики применяют только для извилистых сложных проектных конфигураций.

Кромочный нож

Кромочный нож сам говорит о своем назначении, им хорошо шлифовать боковые стороны. На конец таких лезвий устанавливают подшипник, он регулирует направление, не дает уйти в сторону от формирования края. Отделку выполняют как на прямой, так и фасонной кромке.

Ремонты деревянных строений не обходятся без заделки старых отверстий и вырубки новых.

Исполнительный механизм разной конструкции

Для этого нужно сверло, а для выполнения нескольких задач понадобится целый набор.

Где каждый инструмент имеет свои размеры по диаметру, длине. Они имеют особенность — пропорционально меняться. При увеличении или снижении одного значения, в ту же сторону изменяется другой показатель. Тонких и длинных элементов не бывает, они попросту сломаются от незначительной нагрузки. К примеру, при 12 мм. диаметре, по длине будет сверло для дрели 50 мм., встречаются и 60 мм. По виду такие приспособления тоже различные:

• спиральные;
• винтовые;
• перьевые;
• кольцевые;
• зенкеры;
• гибкие.

Сквозное пространство может быть создано, разное по геометрической форме:

• цилиндрическое;
• коническое;
• ступенчатое;
• квадратное.

Механизм для древесной обработки, в отличие от металлической, имеет конический конец, им намечают место сверления.

Специальные и комбинированные фрезы

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.

Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.

Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

Выбор фрез по дереву для дрели

При выборе насадок важны их параметры. Насадки бывают не только разных видов, но еще и отличаются видами материалов, которые планируется ними обрабатывать. К ряду основных критерий выбора фрезерных насадок относятся:

1. Размер изделия, что зависит от поставленной технологической задачи
2. Форма режущих ножей, от которых зависит получение конечного результата
3. Угол заточки
4. Материал производства, который влияет не только на возможности насадки, но еще и срок их службы
5. Предназначение. Насадки могут применяться для обработки не только древесных материалов, но и для металлов, пластика и различных видов природного камня.

Выбирая изделие, необходимо обратить внимание на производителя, но если планируется применение рассматриваемых насадок на дрели, то целесообразно покупать фрезы из недорогостоящих изделий

Основные параметры и классификация

Параметрами, по которым фрезы для дрели, предназначенные для обработки дерева, разделяют на различные категории, являются:

1. основное назначение;
2. размеры;
3. форма, которую имеет режущая часть;
4. конструктивные особенности;
5. материал изготовления.

Основные геометрические параметры фрезы по дереву

Виды по назначению

Для выполнения фрезерных работ по дереву с использованием электрической дрели сегодня применяют множество инструментов, так как технологические операции с этим материалом могут быть различными. В зависимости от основного назначения среди фрез по дереву выделяют следующие виды.

При помощи такого инструмента осуществляют скругление углов изделий из дерева.

Эти фрезы используют для вырезания V-образных пазов на плоских деревянных поверхностях. При помощи такого инструмента на изделии можно выполнять различные узоры и надписи, а также обрабатывать кромки.

Это фрезы по дереву, при помощи которых на поверхности обрабатываемого изделия вырезаются пазы и канавки различной ширины и глубины.

Такие фрезы по своему назначению схожи с дисковыми, но позволяют создавать более широкие канавки на поверхности изделия. Фрезы именно данного типа используются в оконном производстве, где с их помощью в деревянных рамах вырезают пазы для размещения стекла.

При помощи фрез данного типа на торце обрабатываемого изделия можно создавать полукруглые канавки. Галтельные фрезы по дереву, оснащенные опорным подшипником, используются для изготовления декоративных мебельных реек.

Это инструменты с режущей частью, выполненной в форме обратного конуса. С их помощью в изделиях из дерева можно создавать пазы типа «ласточкин хвост». Именно такие пазы используются для создания открытых и скрытых шиповых соединений двух и более деталей, изготовленных из древесины.

Такие фрезы по дереву предназначены для обработки краев деревянных изделий. Конструкция кромочной фрезы может содержать подшипник, который, упираясь в край обрабатываемого изделия, обеспечивает ее правильное положение и ограничивает глубину ее врезания.

Фрезы по дереву данного типа могут изготавливаться с прямыми или винтовыми режущими кромками. При помощи таких инструментов выполняется обработка плоских поверхностей.

Эти фрезы также предназначены для обработки плоской поверхности. В отличие от цилиндрических, они имеют режущие зубья на торцевой части.

С помощью данных фрез снимают фаски с кромок обрабатываемого изделия. Такая фреза по дереву, используемая для установки на дрель, также может иметь в своей конструкции упорный подшипник, ограничивающий глубину врезания инструмента в древесину.

Эти фрезы по дереву применяют для создания на поверхности обрабатываемого изделия сложных выемок и углублений.

Это фрезы, используемые для формирования на поверхности изделия из дерева элементов, отличающихся сложной конфигурацией.

Виды по конструктивному исполнению

Фрезерный инструмент, используемый в комплекте с дрелями, может иметь различное конструктивное исполнение. Так, различают цельные и сборные фрезы по дереву, которые также следует выбирать в зависимости от характеристик материала, который предстоит обрабатывать.

Фрезы цельного типа производят из одной стальной заготовки, соответственно, их корпус и режущая часть выполнены из металла одной марки. Такие инструменты отличаются невысокой стоимостью, но использовать их можно для обработки не слишком твердых материалов. Естественно, рабочий ресурс фрез данного типа невелик.

Фрезы цельные из инструментальной стали

Более износостойкими и долговечными являются фрезы по дереву сборного типа, корпус которых изготовлен из обычной стали. Их режущие зубья – это твердосплавные пластины, которые фиксируются на теле инструмента при помощи пайки и не перетачиваются в процессе эксплуатации. При помощи таких фрез можно осуществлять обработку более твердых материалов с высокой производительностью.

Фрезы по дереву с твердосплавными резцами

Вне зависимости от типа фрез по дереву для дрели их режущие зубья могут быть заостренными или затылованными. У первых передняя и задняя поверхности являются плоскими, а их заточка выполняется по задней поверхности. Большим недостатков фрез с режущими зубьями данного типа является то, что при их переточке могут измениться геометрические параметры инструмента, в частности его диаметр. Подобного недостатка лишены фрезы с затылованными зубьями, у которых плоской является только передняя поверхность. Поскольку заточка такого инструмента выполняется именно по передней поверхности, осуществлять данную процедуру можно неоднократно, не переживая за то, что геометрические параметры фрезы изменятся.

Виды насадок для дрели

Упор для дрели

Упор для дрели Параллельный упор для дрели часто проставляется в комплекте. Его основное предназначение регулировать глубину погружения сверла. К разряду упоров может быть отнесена сверлильная стойка для дрели, а также направляющие. Сложное устройство таких механизмов ориентировано на выполнение специфических задач.

Модификации упора для дрели на фото.

Упор для дрели — варианты

Насадки для сверления отверстий

Насадки для сверления отверстий Поскольку основное назначение дрели все-таки сверлить, то и насадки для сверления представлены в широком разнообразии. Насадки для дрели — сверло Форстнера 2.1 Сверло Форстнера по дереву. Имеет центрирующее острие. Предназначено для глухих отверстий, например, для врезки петель в мебельном производстве.

Насадки для дрели — перьевые сверла 2.2 Перьевые сверла по дереву.

Плоская режущая часть и особая заточка перьевых сверл позволяет делать отверстия в дереве, фанере, ДСП и ОСБ диаметром до 60 мм. Также бывают перовые сверла по металлу (сборные).

Насадки для дрели — коронка 2.3 Коронка для дрели. По бетону, дереву, металлу. Позволяет высверлить отверстие диаметром до 100 мм. Насадки для дрели — сверла по металлу, по дереву и бетону 2.4 Другие виды. К ним относятся сверла по металлу, по дереву и бетону.

Насадки для сверления под углом

Есть модели, позволяющие регулировать угол сверления, есть те, в которых задан угол 90°. Их общее назначение помочь просверлить отверстие в труднодоступном месте.

Насадки для дрели — для сверления под углом

4.1 Насадка турбо ножницы (резак)

Насадка предназначена для разрезания листовых материалов. Может применяться для разрезания как гладких, так и профилированных листов. Работают ножницы по принципу гильотины. Это исключает возможность появления стружки и не заламывает края реза. Толщина реза 3 мм.

Такими ножницами можно резать сталь, алюминий, пластик или поликарбонат.

Насадки для дрели — для резки

Материал подготовлен для сайта www.moydomik.net

4.2. Насадка сверчок

Насадка ножницы на дрель сверчок — это вырубные (высечные) ножницы, позволяющие получить ровный рез. Сверчок используют для раскроя тонколистового металла:

1. листовая сталь (толщиной до 1,5 мм),
2. нержавейка (до 1,2 мм),
3. алюминий или медь (до 2 мм),
4. пластик (до 2 мм).

Насадка сверчок незаменима при выполнении кровельных работ, например, для разрезания профнастила или для металлочерепицы. При использовании такой насадки указанные материалы не деформируются. Поэтому рез получается ровным и красивым. Кроме того, с помощью этой насадки можно высверлить в листе аккуратное круглое отверстие большого диаметра или выполнить художественный рез. Ручка помогает маневрировать при резе.

Основные виды фрез

Есть три признака, по которым проходит классификация:

• По форме, например, цилиндрические, конусные, сферические, дисковые.
• По назначению: торцевые, отрезные, прорезные, пазовые.
• По материалу, который они обрабатывают. Нас, в данном случае, интересуют те, которые предназначены для обработки металла.

Конструкционные отличия

Конструктивно они различаются на следующие типы:

• Кольцевые, или корончатые сверла. Они нужны для получения отверстий с более высокой точностью и увеличенной в 4 раза скоростью, относительно обычного сверления.
• Червячные – касаются стали одновременно несколькими режущими краями.
• Фасонные с остроконечными или затылованными зубьями. Имеют два ряда лезвий, а второй подвид отличается наличием острых краев с внутренней торцевой стороны.
• Концевые – для создания пазов, уступов.
• Угловые – отлично обрабатывают кривые поверхности и углы.
• Цилиндрические с винтовыми или прямыми зубьями. Первые универсальны, вторые – только для прямых покрытий.
• Торцевые – монолитные или со сменными пластинами.
• Дисковые – предназначены, как правило, для отрезки стального листа и прорезки канавок.

Немного о фрезах

Конструктивно существует огромное количество фрез в зависимости от выполняемых задач, применяемого фрезеровального инструмента, обрабатываемого материала и формата обрабатываемых деталей. Самое крупное деление фрез – это по виду установки на фрезеровальный инструмент. По этому типу различают фрезы концевые и насадные.

Насадные фрез ы еще называют дисковыми фрезами, поскольку они действительно представляют собой диски в отверстиями по центру, которые насаживаются на ось горизонтально- и универсально-фрезерных станков.

Пример дисковой фрезы.

Концевые фрезы используют режущие поверхности, располагающиеся на оконечнике фрезы, которая зажимается в шпинделе фрезерного станка наподобие сверл в патронах сверлильных станков. Более того, многие из фрез даже внешним видом напоминают сверла.

Пример концевой фрезы.

Однако есть принципиальное отличие сверл от концевых фрез, как бы они ни были похожи. Дело в том, что сверла предназначены для рабочей нагрузки только в осевом направлении. Любое смещение или отклонение от осевой нагрузки чревато разрушением сверла. Фрезы же в самом общем понимании как раз применяются для пространственных неосевых смещений и обработке материала в различных направлениях. Режущие кромки у таких фрез могут быть как по осевой части, так и по торцу фрезы.

Наличие нескольких режущих поверхностей и способность использования этого для пространственной обработки материала характерно также и для дисковых фрез, что отличает их от отрезных кругов.

Именно эта способность – применение нескольких режущих поверхностей для пространственной, а не осевой или плоской обработки материала и делает фрезы универсальным инструментом, который можно использовать практически для любых целей и задач. А сочетание фрезерного станка с ЧПУ позволяет творить настоящие произведения искусств и даже чудеса.

Примеры работ на фрезерном станке.

Концевые фрезы Атака представлены большим модельным рядом фрез, которые можно применять как в домашних устройствах и ручных фрезерных станках, так и для производственных целей. Фрезы пазовые, кромочные – калевочные, галтельные и т.д., а также наборы, специально подобранные для выполнения наиболее распространенных фрезерных работ. Помимо широкого ассортимента, фрезы Атака отличает точность и аккуратность обработки поверхностей и высокий ресурс работы.

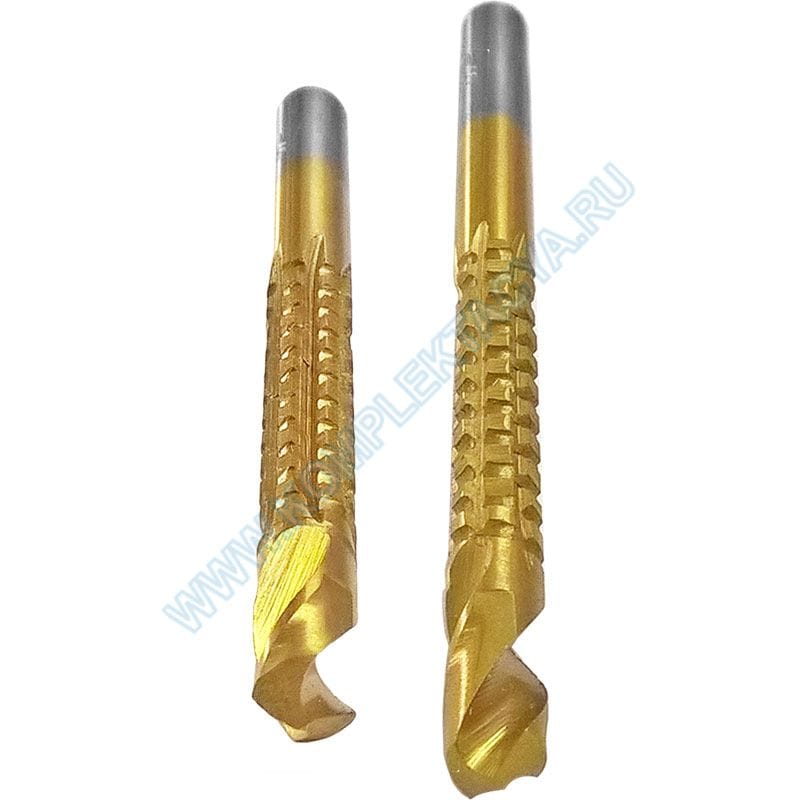

Сверло-фреза – разновидность режущего инструмента, который применяется при изготовлении отверстий, включая фигурные, в разных по назначению материалах. Сочетает в себе функции сверла и фрезы. Сверлильной частью выполняют отверстие, а его расширение до необходимой формы и величины выполняют фрезой, которая является боковой гранью инструмента. Производители разных стран выпускают такие сверла-фрезы универсального типа или для выполнения операций на конкретном материале – деревянных заготовках или металле. Это указывается в паспортных данных, которые производитель наносит на упаковку изделия. Из-за наличия двух рабочих поверхностей инструмент называют фрезерным сверлом.

С помощью сверл-фрез получают отверстия не только в металлических и деревянных заготовках, но и в фанере, гипсокартоне, ДВП, ДСП, МДФ, пластике. Для вращения инструмента используют перфоратор, дрель или станки сверлильные и фрезерные.

Фреза из сверла своими руками

В этом видеоуроке показано, как сделать фрезу из сверла, анализируются отличия двух инструментов, достоинства и недостатки каждого из них. Результат повторяемости этого метода своими руками очень хороший, но от полученного изделия не ждите каких-то сверхъестественных способностей, все же твердосплавная спиральная фреза гораздо лучше. Хотя с другой стороны сверло стоит 20 руб. Фреза восьмерка около полутора тысяч. Поэтому решать вам. Дело мастера показать, как это сделать проще.

В этом китайском магазине вещи для мастеров.

Начать нужно с маркера. Прежде всего будем точить две одинаковые спирали, и чтобы не ошибиться, нужно одна спираль пометить маркером. Нужно понять, какие действия надо произвести и какой результат нужен. Рассмотрим, какое сечение в срезе. Они делаются из цилиндра, одинаковые у них выемки, которые обеспечивает наличие режущей кромки. У сверла возле нее полочка. Это цилиндрическая часть, которая присутствует у любого такого инструмента. Дальше идет ступенька и цилиндрическая часть.

Если рассмотреть фрезу, то максимальный диаметр у нее только в одной точке. Это режущая кромка. Дальше в любой точке в сечении радиус или диаметр меньше.

Кстати, посмотрите видео о фрезером столе этого мастера.

Для чего нужна затыловка?

Воздушные потоки, которые проходят, лучше охлаждают фрезу. Если мы возьмем цилиндрическое отверстие, в котором происходит вращение, то здесь происходит движение воздуха, рабочая поверхность лучше охлаждается. Во-вторых режущая кромка. Здесь резанию не препятствует ничего, у нас только одна точка касания. Вихревые потоки способствуют удалению стружки.

Летние скидки до 50% — Электроника для самоделок вкитайском магазине.

Если мы берем сверло и стачиваем вдоль по спирали, за один проход мы снимаем слои, пока не дойдем до нужного профиля. Мелкими полосками мы снимаем и делаем затыловку. Она должна быть обязательно на одной грани и на другой.

Рассмотрим станок. Он бытовой, но подходит очень хорошо для заточки фрез. Здесь сверло приходится держать под определенным углом и в данном случае ему ничего не мешает. В других станках эта щека отстоит дальше от камня, там совсем полого расположить к камню не получается.

Как происходит нарезка спиральных канавок для затыловки

Если приложим сверло, положим его так, чтобы оно касалась двумя точками на это ребро. Мы можем видеть, в какой точке нарезки происходит касание камня. Если меняем угол на более пологий, то точка касания смещается к режущей кромке. Не следует сразу приближаться к ней. Нужно как можно полого задать положение сверла. Так же в зависимости от наклона. При горизонтальном расположении происходит затыловка задней части.

Затачивать будем следующим образом. Будем прижимать сверло пальцем и протаскивать, прижимать и протаскивать. Но поскольку кромка затачивается, а пальцем прижимаем, она режет палец. Намотайте пластырь или изоленту, что защитит пальцы.

Для чего одна канавка черная, одна белая? Сначала протачиваем белую канавку, потом под тем же углом черную. Это обеспечит равномерное снятие граней. Потом задаем угол, опять протачиваем белую канавку. Дальше – черную.

При вращении сверла, на сколько хватает длины пальцев, не следует стремиться к тому, чтобы заточить все режущую кромку. Все равно рабочей длиной работать не сможете. Кроме того, оно ослабнет и получившаяся фреза будет очень мягкая, она будет петь, вибрировать. При этом она из-за дребезга начинает выхватывать материал. Продолжение на видео канала с 8 минуты.

Устройство, виды и характеристики

Конструктивно фрезерное сверло состоит их хвостовика, фрезерной части и сверлильной. Изделия с двумя рабочими поверхностями принято классифицировать по таким признакам:

• материалу (высоколегированная инструментальная быстрорежущая сталь, твердые сплавы);
• конструкции хвостовой части (цилиндрическая, шестигранная);
• длине хвостовика (короткий, удлиненный, длинный);
• обрабатываемому материалу (для металла, дерева, универсальные);
• способу изготовления (цельные, составные);
• диаметру (от 3 до 12 мм);
• общей длине;
• длине рабочих частей;
• твердости (61÷68 HRC).

Сверло-фреза, работающее по металлу, является универсальным режущим инструментом. Им выполняют операции по изготовлению фигурных отверстий в любом тонкостенном материале. К преимуществам изделия, во-первых, относят тот факт, что с помощью одного инструмента возможно выполнение двух операций, что сокращает время на изготовление отверстия необходимой конфигурации. Этот факт повышает производительность труда, что на производстве является решающим фактором. Во-вторых, для вращения фрезерного сверла можно задействовать любой инструмент, в котором имеется соответствующее зажимное устройство

Это важно для домашних умельцев и в небольших мастерских. Они могут задействовать перфоратор, дрель или станки сверлильные или фрезерные настольного типа

В-третьих, изделие подлежит переточке, т. е. угол заточки сверла можно восстановить в случае его затупления.
