Самодельные сверлильные станки для печатных плат

Конструктивные элементы сверлильного мини-станка

Сверлильные мини-станки, собранные своими руками, могут серьезно отличаться друг от друга: все зависит от того, какие комплектующие и материалы были использованы для их изготовления. Однако как заводские, так и самодельные модели такого оборудования работают по одному принципу и предназначены для выполнения схожих функций.

Сделать станок будет проще, если для сверлильной головы взять салазки от компьютерного дисковода

Несущим элементом конструкции сверлильного станка для печатных плат является станина-основание, которая также обеспечивает устойчивость оборудования в процессе выполнения сверления. Исходя из назначения данного конструктивного элемента, изготавливать станину желательно из металлической рамки, вес которой должен значительно превышать суммарную массу всех остальных узлов оборудования. Если пренебречь этим требованием, вы не сможете обеспечить устойчивость вашего самодельного станка, а значит, не добьетесь требуемой точности сверления.

Роль элемента, на котором крепится сверлильная головка, выполняет переходная стабилизирующая рамка. Ее лучше всего изготовить из металлической рейки или уголков.

Каретка от привода с прикрепленным самодельным уголком под двигатель

Планка и амортизирующее устройство предназначены для обеспечения вертикального перемещения сверлильной головки и ее подпружинивания

В качестве такой планки (ее лучше зафиксировать с амортизатором) можно использовать любую конструкцию (важно только, чтобы она выполняла возложенные на нее функции). В этом случае может пригодиться мощный гидравлический амортизатор

Если же такого амортизатора у вас нет, планку можно изготовить своими руками либо использовать пружинные конструкции, снятые со старой офисной мебели.

Управление вертикальным перемещением сверлильной головки осуществляется при помощи специальной ручки, один конец которой соединяют с корпусом сверлильного мини-станка, его амортизатором или стабилизирующей рамкой.

Крепление для двигателя монтируют на стабилизирующей рамке. Конструкция такого устройства, в качестве которого может выступать деревянный брусок, хомут и др., будет зависеть от конфигурации и конструктивных особенностей остальных узлов сверлильного станка для печатных плат. Использование такого крепления обусловлено не только необходимостью его надежной фиксации, но также тем, что вы должны вывести вал электродвигателя на требуемое расстояние от планки перемещения.

Выбор электрического двигателя, которым можно оснастить сверлильный мини-станок, собираемый своими руками, не должен вызвать никаких проблем. В качестве такого приводного агрегата можно использовать электродвигатели от компактной дрели, кассетного магнитофона, дисковода компьютера, принтера и других устройств, которыми вы уже не пользуетесь.

Двигатель от фена

В зависимости от того, какой электрический двигатель вы нашли, подбираются зажимные механизмы для фиксации сверл. Наиболее удобными и универсальными из таких механизмов являются патроны от компактной дрели. Если подходящий патрон найти не удалось, можно использовать и цанговый механизм. Подбирайте параметры зажимного устройства так, чтобы в нем можно было фиксировать очень мелкие сверла (или даже сверла размера «микро»). Для соединения зажимного устройства с валом электродвигателя необходимо использовать переходники, размеры и конструкция которых будут определяться типом выбранного электродвигателя.

Миниатюрный цанговый патрон

В зависимости от того, какой электродвигатель вы установили на свой сверлильный мини-станок, необходимо подобрать блок питания

Обращать внимание при таком выборе следует на то, чтобы характеристики блока питания полностью соответствовали параметрам напряжения и силы тока, на которые рассчитан электродвигатель

Схема автоматического регулятора оборотов в зависимости от нагрузки для двигателя на 12 В (нажмите для увеличения)

Универсальный сверлильный станок из фотоувеличителя

Проектирование и изготовление самодельных станков — непростое занятие, требующее как технических знаний, так и практических навыков.

Все это есть у радиофизика из г. Саратова Ю.А. Волкова, давно увлекающегося изготовлением различных станков и приспособлений для домашней мастерской.

В своем письме он рассказывает о сверлильном станке, сделанном из штатива фотоувеличителя и привода старой швейной машинки.

На этом станке, кроме сверления, можно шлифовать и полировать, а также фрезеровать небольшими дисковыми фрезами Столь широкие возможности обеспечиваются за счет поворота рабочего механизма станка относительно штатива на 90° или 180°. Применение электродвигателя с реостатом (педалью) от швейной машины позволяет регулировать обороты практически от нуля до 700 или 1400 об/мин (верхняя граница обусловлена используемым шкивом).

Кроме того, штатив может вращаться вокруг своей оси на 360°, что дополнительно расширяет возможности станка.

В этой модели использован штатив с подъемным механизмом и кронштейном от фотоувеличителя УПА. Остальные детали увеличителя снимаются.

В качестве привода применен двигатель с реостатом от швейной машины «ТУЛА» типа ШЭ-1, мощностью 18 Вт и скоростью вращения 4000 об/мин. Небольшая мощность двигателя компенсируется значительным передаточным отношением на шкивах, поэтому момент на валу вполне достаточен для сверления отверстий диаметром до 6 мм в черных и цветных металлах. Патрон для сверл до 6 мм взят от ручной дрели. Из чертежей видно устройство станка Уголок (7) со шпильками (8) болтом М8 (16) крепится к подъемному механизму фотоувеличителя (17) (вместо снятых деталей фотоувеличителя).

Корпус (10) вставляется в кронштейн (6) и фиксируется гайкой (5). Затем в корпус с обеих сторон вставляются подшипники (11)

Обратите внимание, что примененные подшипники имеют защитную шайбу. Устанавливать их в корпус следует шайбой наружу

Далее корпус нанизывается на вал (1), затем на вал одевается втулка (4) и оба шкива (2, 3). Все это затягивается гайкой М8 (13) до исчезновения люфта в подшипниках, при этом вращение вала должно быть легким, без рывков и перевалов. Чрезмерная, как и слабая затяжка нежелательны.

Собранная конструкция прикручивается болтом М8 (16) к уголку (7) под необходимым углом путем совмещения пары шпилек уголка (7) и соответствующей пары отверстий в кронштейне (6).

На вал двигателя надевается шкив (19). К корпусу двигателя на четырех винтах М3 крепится скоба (9), которая, в свою очередь, закреплена винтом М6 (15) к кронштейну (6).

Прорезь в скобе служит для удобства натяжения ремня.

Двигатель и реостат соединяются как в швейной машине. Параллельно реостату подсоединяется выключатель, который позволяет включить станок, шунтируя реостат.

Для повышения прочности конструкции к внутренней стороне крышки чемоданчика прикручивают на винтах М5 опору (18) из стального листа.

Станок готов к работе.

Разбирая станок для хранения, необходимо лишь открутить кронштейн от уголка, снять скобу с двигателем и вынуть штатив из гнезда в крышке.

Все детали прекрасно умещаются в чемоданчике. Применение более мощного двигателя (90 Вт, 6000 об/мин) позволит использовать сверла диаметром до 9 мм. При этом на валу вместо резьбы М10×1 протачивают конус под соответствующий патрон.

От редакции: При изготовлении деталей станка особое внимание следует уделить корпусу и валу, т.к. от качества их изготовления будет зависеть амплитуда биения вала станка при сверлении и фрезеровке Чтобы максимально уменьшить биение, необходимо установить подшипники с минимально возможным зазором или небольшим натягом, а при обработке посадочных поверхностей корпуса и вала под подшипники должна быть обеспечена их соосность

Ременную передачу в целях безопасности рекомендуем закрыть съемным защитным кожухом.

Разновидности промышленных моделей


Многие аппараты представлены универсальным оборудованием, которое может применяться для сверления не только по металлу, но и другим материалам. Выделяют следующие разновидности сверлильных станков:

  1. Настольный тип. Эта группа характеризуется компактными размерами и незначительным весом. Область применения — получение небольших диаметров.
  2. Колонные станки устанавливаются в случае налаживания единичного и мелкосерийного производства. При их применении можно получать отверстия, диаметр которых от 18 до 75 мм.
  3. Радиально-сверлильные аппараты применяются для обработки массивных деталей. При этом получаемые отверстия могут быть расположены строго по дуге окружности с заданным шагом. Отличительной чертой компоновки назовем достаточно большой вылет шпиндельного узла за пределы конструкции.
  4. Координатно-сверлильные конструкции получили широкое применение в случае, когда нужно получить заготовку с точным расположением отверстий относительно друг друга.
  5. Центровальные модели предназначены для обработки торцевых отверстий. Подобная конструкция характеризуется большим расстоянием между рабочим столом и шпиндельной бабкой.
  6. Горизонтально-сверлильные станки предназначены для обработки валов и осей, а также штоков и других подобных изделий. Особенности компоновки позволяют получать отверстия значительной глубины.
  7. Многошпиндельные конструкции могут применяться для одновременного получения нескольких отверстий. При этом они могут быть расположены в различных плоскостях.
  8. Комбинированные аппараты обладают компоновкой, которая позволяет проводить сразу несколько различных операций: сверление, фрезерование, долбление и так далее.

В последнее время большое распространение получили конструкции, которые работают под контролем ЧПУ. Они применяются для получения наиболее сложных высокоточных изделий.

Основное предназначение

Сверление самых разных отверстий в быту осуществляется, как правило, при помощи ручной дрели, которая есть в домашней мастерской у каждого мастеровитого хозяина.

Между тем, даже дома не всегда можно добиться необходимого результата за счет использования обыкновенной дрели.

В этом случае встает вопрос сделать мини вертикально-горизонтальный сверлильный станок для дерева и металла своими руками.

Такой универсальный агрегат просто необходим тем, кто занимается радиоэлектроникой для сверления небольших отверстий печатных плат, чего нельзя сделать при помощи ручной дрели.

При помощи него очень просто выполнить рассверливание и зенкеровку, а также при необходимости нарезать резьбу.

Если дополнительно установить на него фрезерный узел, то возможности агрегата еще больше расширятся.

Фрезерный узел даст возможность выполнять самые разные несложные операции по вертикально-горизонтальной фрезеровке самых разных материалов.

Присадочный мини сверлильный агрегат для сверления печатных плат можно сделать из самой обыкновенной дрели, однако для решения более сложных задач потребуется более сложное в конструктивном плане устройство, тот же фрезерный узел.

Любой профессиональный агрегат для сверления состоит из нескольких обязательных элементов, к которым можно отнести такие, как сверло, зенкер, метчик, а также развертку.

Видео:

https://youtube.com/watch?v=oMTBg36oHVg

Присадочный мини станок, собранный своими руками, также должен содержать все эти составляющие.

Если сверлильный станок своими руками будет собран по всем правилам, то домашний мастер сможет с легкостью, используя фрезерный узел, помимо сверления печатных плат, вырезать и расточить отверстие с необходимым диаметром, точно его притереть, а также выполнить ряд других специфических задач.

Перед тем, как приступить к сборке агрегата, рекомендуется тщательно изучить существующие типы сверлильных станков и понять основной принцип его работы.

На видео, которое размещено выше представлен самодельный агрегат для сверления в работе, который можно использовать и для сверления печатных плат.

Вибростол своими руками

Используя двигатель от стиральной машины, мы можем изготовить вибростол для тротуарной плитки.

Оборудование такого типа конструируется в достаточно простой способ. Самодельный вибростол выполнен в виде плиты, которая является верхней частью приспособления, прикрепленной на металлическое основание с помощью подвижного соединения, с двигателем с эксцентриком от стиральной машины. Во время вибрирования плиты, из бетона, который залит в формы на этой плите, выходят пузырьки воздуха и исчезают пустоты. Благодаря этому готовые изделия отличаются высокой прочностью и качеством.

Дрель из электрического патрона

Первый вариант изготовления такого нужного в домашнем хозяйстве инструмента, как дрель, основывается на использовании электрического патрона, который, безусловно, найдётся у каждого в доме. Если его нет, то, потратив немного денег, вы можете приобрести его в магазине. Цена на него довольно невысокая, поэтому такая трата будет вполне оправданной, ведь, используя его, можно получить в свое распоряжение хорошую мини-дрель. Для того чтобы собрать из патрона компактный инструмент для создания отверстий, необходимо подготовить следующие вещи:

  • моторчик;
  • баночку от мыльных пузырей;
  • нож строительный;
  • изоленту;
  • термоклей;
  • лампу паяльную;
  • выключатель бытовой.

Корпус и сердцевина мини-дрели

Работу по созданию этого агрегата на основе патрона необходимо начинать с изготовления корпуса. В качестве него можно использовать банку от мыльных пузырей.

Изготавливается он следующим образом: необходимо приготовить крышку от банки. Затем следует нагреть паяльник, а после с его помощью сделать небольшое отверстие в крышечке баночки. Его диаметр должен несколько превышать величину диаметра основания сверла. Потом необходимо полностью вырезать дно баночки, а далее можно переходить к работе по сердцевине.

Соединяем патрон с моторчиком

При изготовлении своими руками нужных инструментов обычно моторчики берут от уже использованных приспособлений. Перед тем как приступить к креплению моторчика, его необходимо обезжирить, для чего следует воспользоваться ацетоном. Провести подобную манипуляцию можно и по отношению к патрону. Однако поливать ацетоном эту часть будущей дрели не следует. Вполне хватит обычного протирания смоченной тряпочкой.

Скрепление происходит посредством холодной сварки. Если такой способ соединения деталей является для вас неподходящим, то вы можете воспользоваться горячим клеевым составом. Следует понимать, что чем более сложную конструкцию будет иметь ваш будущий инструмент, тем более серьезные материалы потребуются вам во время создания мини-дрели.

Когда вы будете проводить посадку деталей на клей, ваши действия должны быть максимально аккуратными, чтобы всё получилось идеально ровным. Если допустить небрежность, то исправить свое упущение впоследствии вы не сможете.

Также при изготовлении мини-дрели из патрона во внимание следует принимать такие моменты:

  • на патроне имеется в определённом месте отверстие, которое необходимо замазать перед соединением деталей;
  • в качестве замазки прекрасно послужит обычный пластилин;
  • отверстие этим составом заполняется сверху. Эту работу необходимо делать основательно, чтобы сверху дырочки не осталось.

Процесс изготовления

Когда вы завершили подготовку корпуса и сердцевины, можно переходить непосредственно к сборке дрели своими руками:

в баночку необходимо поместить патрон с моторчиком, которые предварительно соединены друг с другом

Делать это необходимо крайне осторожно для того, чтобы торчащие из патрона провода разместились в крышке баночки. После того как патрон целиком окажется в банке, необходимо выполнить его надежную фиксацию

Для этого пустоты по бокам в баночке заливают термоклеем, а потом ждут, пока он схватится;
на крышечке следует закрепить выключатель, а затем присоединить к нему провода питания. При желании его также можно зафиксировать при помощи клеевого состава;
далее необходимо к выключателю подсоединить все провода. В данном случае действовать необходимо согласно стандартной схеме подключения. Для обеспечения точности работы во время её выполнения вы можете использовать амперметр;
когда провода будут подключены, необходимо выполнить их изолирование. Для этой цели можно использовать привычный материал — изоленту или же сделать выбор в пользу термоклея. Потом останется прикрутить к баночке крышку, а с другой стороны закрепить сверло.

Плюсом готовой дрели, изготовленной из патрона, является то, что она в состоянии работать и от электрического питания, и от батареек.

Итак, мы рассмотрели вариант сборки универсальной модели мини-дрели. Стоит заметить, что, если у вас нет серьезных навыков в работе с электричеством, то сборка такого инструмента для вас станет крайне сложной задачей. Ниже будут предложены варианты сборки дрелей для решения мелких бытовых проблем, которые отличаются простотой изготовления.

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

  1. МД из электрического патрона.
  2. Полный аналог фабричного «дремеля».
  3. Дрель из зубной щётки.
  4. МД из привода принтера.
  5. Экономный вариант без корпуса.
  6. Вторая жизнь старому магнитофону.
  7. Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

  1. Сердцевину фурнитуры удаляют.
  2. Отвинчивают заднюю крышку.
  3. Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
  4. Подгоняют толщину вала под размер отверстия цангового зажима.
  5. На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
  6. Патрон крепят к валу фиксаторным поперечным винтом.
  7. Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
  8. Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Что такое сверлильный станок и для чего он нужен


Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку.

Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.


Вертикальный вариант станка.
Вертикально-сверлильный станок.
Настольный сверлильный мини-станок.
Сверлильный станок из дрели.
Из чего состоит сверлильный станок?
Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

  • станина;
  • рулевая рейка;
  • двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.


Самодельная конструкция с использованием двигателя от стиральной машины

Дополнения

Другие люди, которые уже собрали себе такой станок внесли много предложений. Я, если позволите, перечислю основные из них, оставив их в авторском виде:

  1. Кстати, тем, кто никогда раньше не работал с такими деталями, хорошо бы напоминать, что пластмасса от 3D принтеров боится нагрева. Поэтому здесь следует быть аккуратным — не стоит проходить отверстия в таких деталях высокоборотной дрелью или Дремелем. Ручками, ручками….
  2. Я бы еще порекомендовал устанавливать микропереключатель на самой ранней стадии сборки, так как привинтить его к уже подсобранной станине нужно еще суметь — очень мало свободного пространства. Не помешало бы также посоветовать умельцам заблаговременно хотя бы залудить контакты микропереключателя (а еще лучше — заранее припаять к ним провода и защитить места пайки отрезками термоусадочной трубки), дабы впоследствии при пайке не повредить фанерные детали изделия.
  3. Мне видимо повезло и патрон на валу оказался не отцентрированным, что приводило к серьезной вибрации и гулу всего станка. Удалось исправить , но это не хороший вариант. так как гнет ось ротора, а снять патрон уже не реально, есть опасения, что вытащу эту самую ось целиком.
  4. Затяжку винтов с гроверными шайбами производить следующим образом. Затягивать винт до момента, когда сомкнется (выпрямится) гроверная шайба. После этого повернуть отвертку на 90 градусов и остановиться.
  5. Многие советуют приделать к нему регулятор оборотов по схеме Савова. Он крутит двигатель медленно когда нагрузки нет, и повышает обороты при появлении нагрузки.

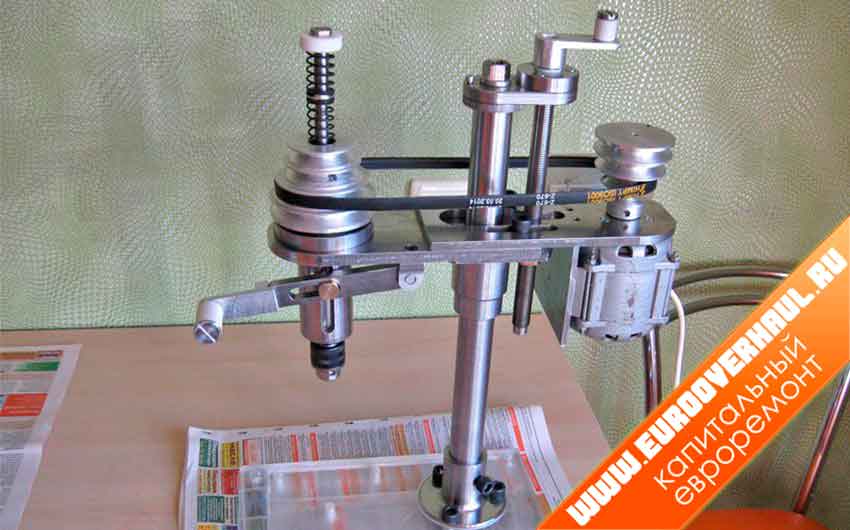

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

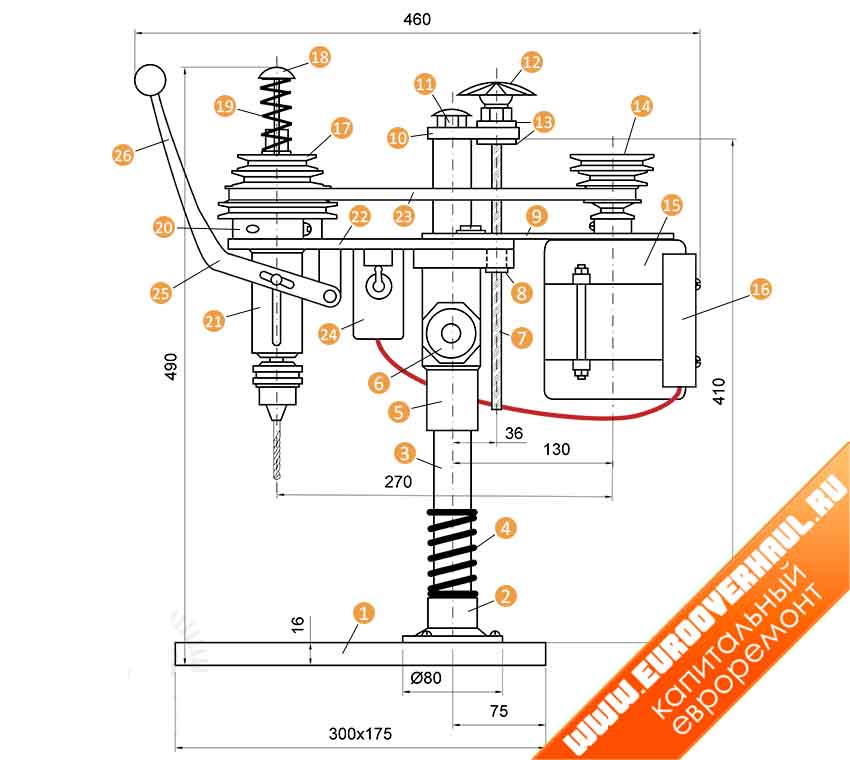

Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.ДетальХарактеристикаОписание
1СтанинаПлита текстолитовая, 300×175 мм, δ 16 мм
2ПяткаСтальной круг, Ø 80 ммМожет быть сварной
3Основная стойкаСтальной круг, Ø 28 мм, L = 430 ммОдин конец обточен на длину 20 мм и на нём нарезана резьба М12
4ПружинаL = 100–120 мм
5ВтулкаСтальной круг, Ø 45 мм
6Стопорный винтМ6 с пластиковой головкой
7Ходовой винтТr16х2, L = 200 ммОт струбцины
8Матричная гайкаТr16х2
9Консоль приводаСтальной лист, δ 5 мм
10Кронштейн ходового винтаЛист дюралюминия, δ 10 мм
11Специальная гайкаМ12
12Маховик ходового винтаПластик
13Шайбы
14Четырёхручьевый блок ведущих приводных шкивов клиноременной передачиДюралюминиевый круг, Ø 69 ммИзменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15Электродвигатель
16Блок конденсаторов
17Блок ведомых шкивовДюралюминиевый круг, Ø 98 мм
18Ограничительный стержень возвратной пружиныВинт М5 с пластмассовым грибком
19Возвратная пружина шпинделяL = 86, 8 витков, Ø25, из проволоки Ø1,2

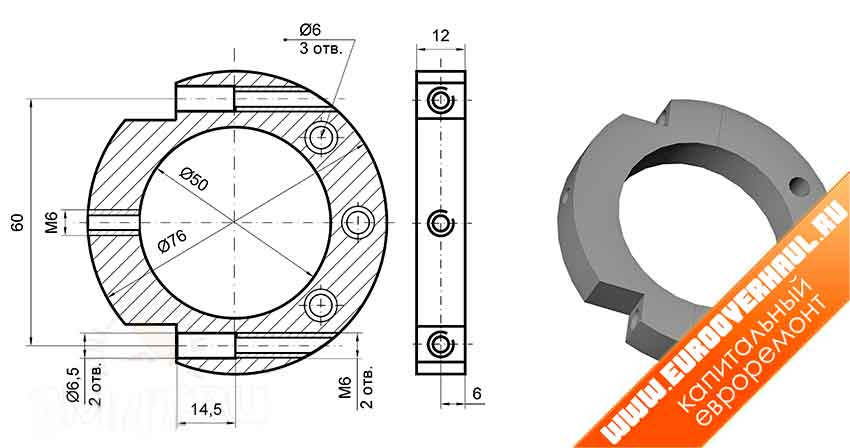

20Разрезной хомутДюралюминиевый круг, Ø 76 мм

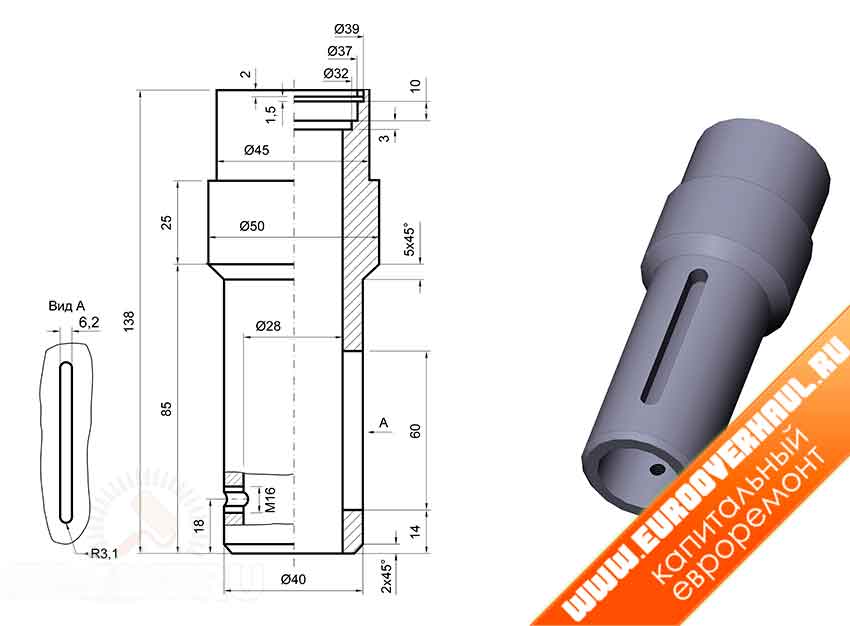

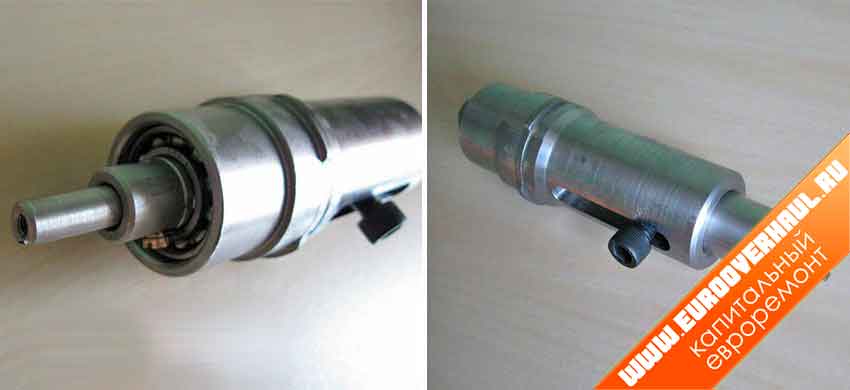

21Шпиндельная головкасм. ниже

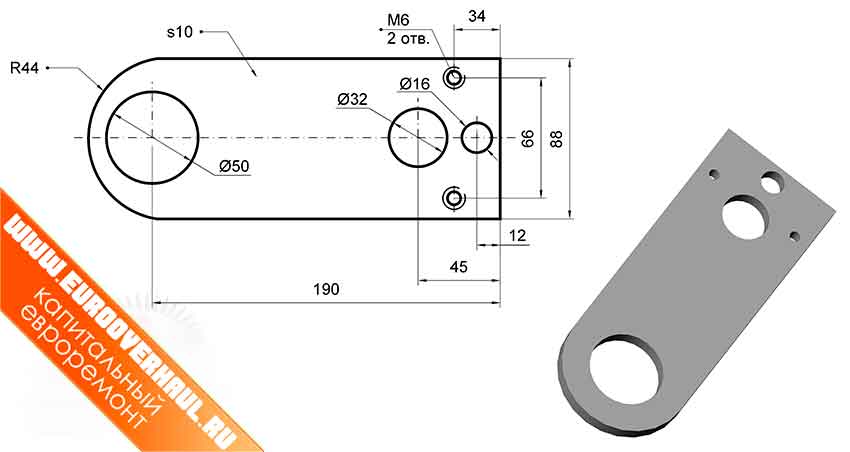

22Консоль шпиндельной головкиЛист дюралюминия, δ 10 мм
23Приводной ременьПрофиль 0Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24Выключатель
25Сетевой кабель с вилкой
26Рычаг подачи инструментаСтальной лист, δ 4 мм
27Съёмная рукоятка рычагаСтальная труба, Ø 12 мм
28ПатронИнструментальный патрон № 2
29ВинтМ6 с шайбой


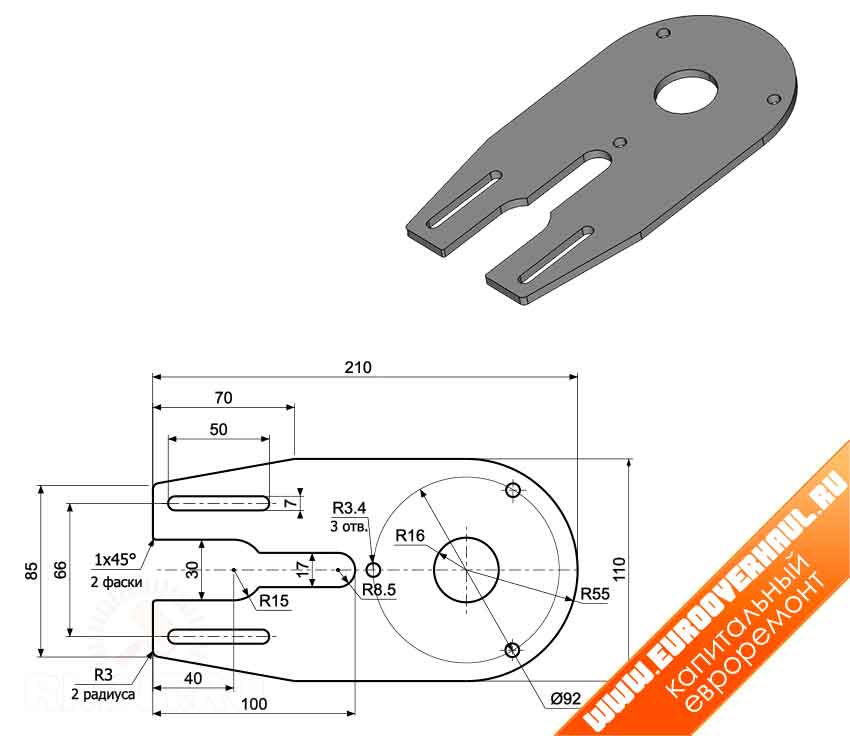

Консоль привода для самодельного сверлильного станка. Четырёхручьевый блок ведущих приводных шкивов. Блок ведомых шкивов.


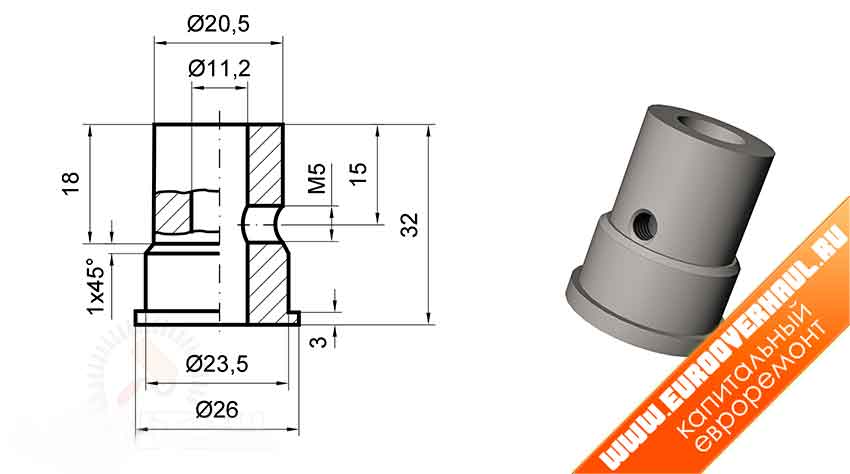

Ограничительный стержень возвратной пружины.


Разрезной хомут.


Консоль шпиндельной головки. Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз.ДетальХарактеристика
1ШпиндельСтальной круг Ø 12 мм
2Ходовая втулкаСтальная труба Ø 28х3 мм
3Подшипник 2 шт.Радиальный подшипник качения № 1000900
4ВинтМ6
5Шайбы-прокладкиБронза
6РычагСтальной лист δ 4 мм
7Стопор ходовой втулкиСпециальный винт М6 с рифлёной кнопкой
8ГайкаНизкая гайка М12
9Стационарная втулкаСтальной круг Ø 50 мм или труба Ø 50х11 мм
10ПодшипникРадиально упорный
11Разрезное стопорное кольцо
12Концевая переходная втулкаСтальной круг Ø 20 мм


Шпиндель.


Ходовая втулка. Стопор ходовой втулки.


Стационарная втулка.


Концевая переходная втулка.


Сверлильная головка в собранном виде.


Готовый самодельный сверлильный станок на основе двигателя от бытовой техники. Подключение зависит от самого двигателя.


Простая электрическая схема для заводского станка 2М112.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
