Настольные вертикально-сверлильные станки

Лучшие радиально-сверлильные станки

Рабочие характеристики радиально сверлильных станков позволяют выполнять зенкование, нарезание резьбы, обработку фасок. Особенностью этого вида оборудования является подвижная сверлильная голова, которая перемещается по горизонтали, вокруг своей оси, наклоняется под разными углами. При этом заготовка остается фиксированной, что позволяет добиться высокой точности обработки

Наша команда рассмотрела 5 моделей и предлагает обратить внимание на два станка, которые отличаются высокой производительностью, повышенным моторесурсом, точностью направляющих

Энкор Корвет-48

Станок с асинхронным электродвигателем мощностью 550 Вт, от перегрузок мотор надежно защищен ременной передачей. Оператор может выбрать одну из пяти скоростей в диапазоне от 500 до 2450 об/мин, что позволяет обрабатывать дерево, пластик, металл. Шпиндель можно наклонить вправо и влево, а ход по горизонтали составляет 320 мм. Патрон В16 надежно фиксирует режущий инструмент, диаметр сверла можно варьировать от 3 до 16 мм.

Особое внимание инженеры уделили безопасности. Защитный экран предотвращает попадание стружки в глаза, а магнитный пускатель препятствует самопроизвольному пуску

При открытии верхнего кожуха для планового обслуживания, концевой выключатель обесточивает электродвигатель. Рукояти опускания шпинделя выполнены с пластиковыми наконечниками, что улучшает эргономику и повышает точность.

Достоинства:

• Поворот рабочего стола на заданный угол;
• Тиски в комплекте;
• Механизм сверления глухих отверстий на заданную глубину;
• Хорошая устойчивость;
• Низкий уровень шума.

Недостатки:

Недостаточное охлаждение двигателя.

Optimum OPTIdrill RD3 D3049030

Модель создана немецкими инженерами для небольших производственных предприятий и мастерских. Предназначен станок для работы с крупногабаритными заготовками из стали, пластика и дерева. Особенностью конструкции является массивная станина и шлифованные поверхности рабочего стола. Это обеспечивает точность при выполнении операций за счет отсутствия вибраций.

Шпиндель приводит в движение надежный двухступенчатый электродвигатель 1100 Вт, укомплектованный электрическим тормозом. Оператор может выбрать одну из 10 скоростей в диапазоне от 155 до 2250 об/мин. Плавная регулировка оборотов и наличие реверса увеличивают производительность. Для аварийной остановки предусмотрена кнопка экстренного отключения питания, а передача надежно защищена металлическим кожухом.

Достоинства:

• Эффективная система охлаждения;
• Высокоточные шарикоподшипники шпинделя;
• Высота рабочей части регулируется эргономичной рукояткой;
• Два Т-образных паза на рабочем столе;
• Массивная колонна диаметром 115 мм;
• Ход пиноли шпинделя 130 мм.

Недостатки:

Высокая цена.

Обзор моделей СССР

Несмотря на то что в наши дни о технике времен СССР появилось много негативных отзывов, тем не менее станкостроение в эпоху СССР добилось значительных высот. В то время выпускалось практичное и функциональное оборудование. Причём это утверждение касается всех без исключения отраслей станкостроения. Именно поэтому старинные станки времён Советского Союза по сей день верой и правдой служат десяткам тысяч мастеров в СНГ и даже за её пределами. Эта техника отличается исключительным эксплуатационным ресурсом. Рассмотрим несколько самых популярных установок времён СССР.

2М112

Этот легендарный сверлильный станок выпускался на машиностроительном заводе в Кирове. Сверлильная машина была популярна в те годы и продолжает оставаться широко востребованной и сегодня. Её используют для сверления деталей и создания резьбы при работе с самыми различными металлами.

2М112 — по-настоящему универсальный аппарат. Он обрабатывает не только изделия из металла, но еще деревянные, пластмассовые и многие другие заготовки. С момента своего выпуска в советские времена этот станок буквально заполонил цеха мелких и крупных заводов, в наши дни они встречаются преимущественно в ремонтных сервисах и частных мастерских. На крупномасштабном производстве его тоже можно найти, но физическое устаревание оборудования ограничивает его потенциал в условиях серийной металлообработки.

Конструкция этого сверлильного станка отличается простотой в сочетании с высокой надежностью. Устройство несложно в управлении. Диаметр отверстий — до 12 мм, предельное удаление от торца шпинделя до поверхности стола 400 мм. Электрический двигатель высокой мощности 550 Вт, этой силы хватает для обеспечения наибольшей частоты вращения в пределах 4500 об/мин. Двигатель соединен с коробкой передач, позволяющей выбирать различные скорости вращения.

Габариты станка 790х375х950 мм, вес конструкции — 125 кг. Конечно, это не мобильной агрегат, и переносить его из одного производственного помещения в другое не представляется возможным. В то же время конструкция довольно жесткая, производительная и функциональная.

НС-12А

Станок с высокой жесткостью, массой 90-120 кг. Может формировать отверстия сечением до 16 мм и выдерживает самые серьезные нагрузки. Мощность электродвигателя 600 кВт, скорость работы 1400 об/мин — это очень хорошая производительность для небольших мастерских, при этом точность составляет 0,02 мм. В целом этот агрегат практичный, надежный в эксплуатации и производительный. На сегодняшний день востребован на малых производственных фирмах и в учебных классах.

2СС1М

Установка создавалась специально для перфорирования отверстий в изделиях из сплавов цветных металлов, а также стали и чугуна. Может применяться для неметаллических деталей. Инструмент нельзя назвать мощным, он рассчитан на 180 Вт, такой двигатель в советские годы ставили на стиральных машинках. Подходит для дома.

Шпиндель квадратный, поэтому точность невысока. Зато столик подвижный, благодаря чему обеспечивается необходимая высота сверления заготовки до 70 мм. При этом вес около 50 кг, поэтому установка более мобильна, чем остальные вышеописанные.

Можно утверждать, что мини-станки советской эпохи характеризовались оптимальным сочетанием прочности материалов, повышенной надежности и высокого КПД. Почти все инструменты были укомплектованы мощным мотором, ресурса которого хватало для работы с самыми прочными металлами и их сплавами. Советские инструменты прочны, долговечны и при этом ремонтопригодны. Именно поэтому промышленные и бытовые модели, произведенные несколько десятков лет назад, пребывают в распространении и в наше время.

ЧПУ: классификация и пояснения

ЧПУ сегодня в станках используется повсеместно, с той лишь оговоркой, что строго по технологическим нуждам: если есть возможность выполнить деталь, при этом нет требований по сверхточности ее исполнения, можно просто пригласить на работу опытного мастера, который выполнит ее на привычном ручном станке.

Хотя для работы дома (для ювелиров, художников по дереву и металлу) встречается миниатюрный настольный станок, но не менее профессиональный и надежный.

Видео:

Так что цена и вопрос уместности хоть и банальны, но насущны. Технологически систему ЧПУ можно поделить на 2 группы:

1. Позиционная: сверло и заготовка движутся прерывисто – точка за точкой. При этом позиции находятся либо далеко (скажем, при растачивании и сверлении), либо близко друг от друга (как при точении и фрезеровании);
2. Непрерывное перемещение: контурная работа в одно движение.

Позиционная система ЧПУ – самый простой вид управления, только используется в основном в сверлильных и координатно-расточных станках, где не требуется фигурное движение – только по прямой.

Прямоугольная система ЧПУ перемещает сверло по очереди вдоль конкретной оси координат, при этом скорость перемещения задана самой программой.

Такая система используется также ограниченно (сравнительно) на заготовках, которые можно класть параллельно к осям координат (точение, фрезерование).

Формообразующая ЧПУ

Об этом типе ЧПУ нужно сказать отдельно. Это более продвинутый вариант позиционирования и работы в целом, так как инструмент движется по двум координатам и более, что позволяет выполнять обработку заготовок любой формы.

Интерполятор одновременно выдает координаты в трехмерном пространстве в виде определенного числа приводов подач. Сегодня все больше выпускается станков именно с формообразующей ЧПУ.

Видео:

Да, они дороги, но такое профессиональное оборудование быстро окупается, так как позволяет производить сложнейшие детали, которые стоят недешево.

Но даже такой инновационный станок может предложить выбор опций: 2D и 3D формообразование.

2D формообразование управляется по двум осям координат, значит можно перемещать сверло по дуге и прямой линии. Частный вариант этого типа – 2½D формообразование.

ВАЖНО ЗНАТЬ: Сборка токарного мини станка по металлу своими руками

Сверло движется уже по 3 осям координат, но разница в том плане, что управляемыми являются всего 2 оси, а третья служит для установки, подвода и отвода инструмента.

После исполнения команды на движение в некой плоскости, система может перейти на движение в другой.

Такая система ЧПУ используется в простых станках, которые оснащены шаговым приводом подачи.

Что примечательно, обрабатывать на станке можно сложные контуры и поверхности, но объемная деталь обрабатывается послойно в конкретной вертикальной или горизонтальной плоскости, а не непрерывно.

3D формообразование – венец станкостроения, который производит высокоточные детали, причем с гладкой поверхностью.

Видео:

Инструмент станка движется сразу по 3 осям, а значит можно обработать любой пространственный контур непрерывно. По большей части используется метод фрезерования, чем сверления.

Впрочем, если станок универсальный, да еще и с 3D, то он выполнит любую деталь, не говоря уже про обычное сверление. Цена на такой агрегат достигает порой нескольких тысяч евро.

Настольные вертикально-сверлильные станки

Оборудование для любительской мастерской: компактное, лёгкое, простое. После усиления конструкции и устранения люфтов, эти станки могут сверлить древесину и металл с точностью до десятых долей миллиметра. Но использовать их в производственных целях не получится – моторам класса S2 нужны продолжительные интервалы для «отдыха».

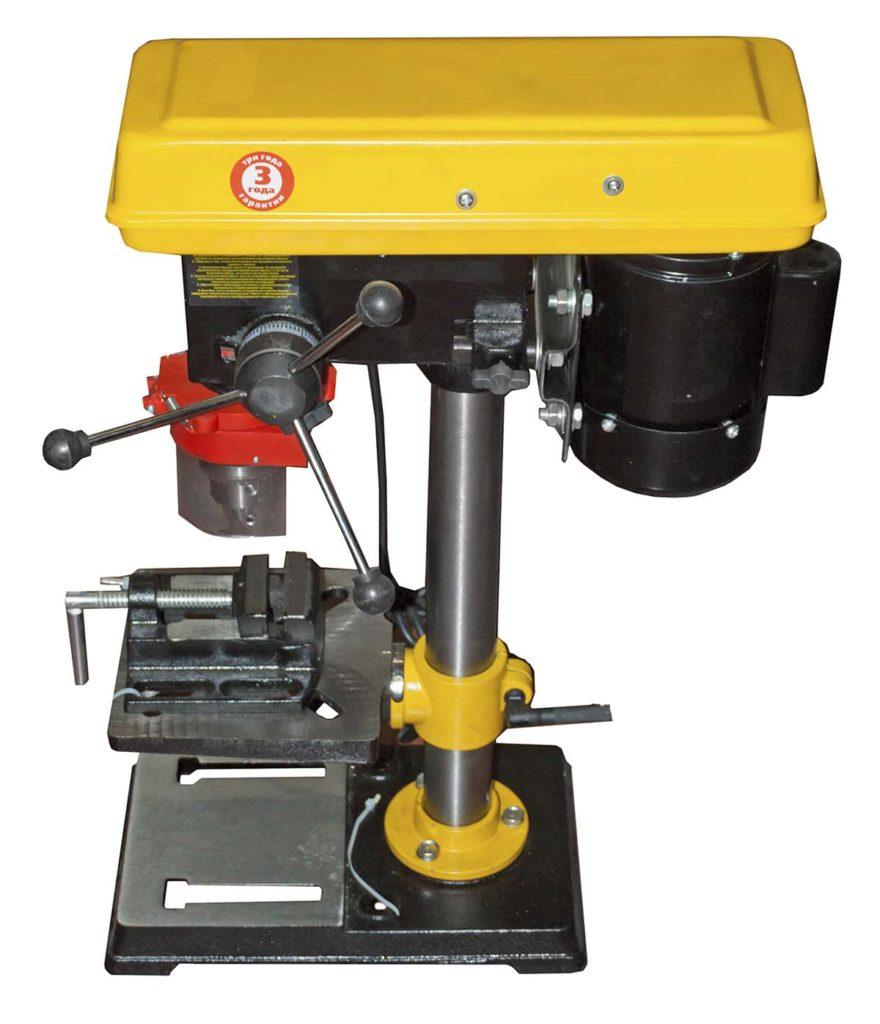

1. Зубр ЗСС 450 – от 13 520 рублей

Настольный станок для сверления отверстий в разных материалах. Подходит новичкам и хоббийщикам, не для коммерческой эксплуатации.

Предусмотрено почти всё. Есть: надёжный привод с широким диапазоном скоростей, регулировка положения стола по двум системам координат, ограничитель сверления, система безопасности и необслуживаемый двигатель. Но реализована каждая особенность некачественно и изначально они нуждаются в доработке. Сложность самостоятельной модернизации может отпугнуть потенциального покупателя, Но здесь просто убирается даже люфт пиноли. Имейте ввиду – выравнивать положение шкивов надо до начала работ. И шума меньше, и ремни медленнее изнашиваются, и гайки отвернуть проще. Кстати, гайки на шкивах с левой резьбой.

Технические характеристики станка Зубр ЗСС 450

Характеристика	Значение
Потребляемая мощность, кВт	0,45
Габариты оснастки, мм	Сверло 1,5-16
Привод (количество скоростей)	Ремённый (12)
Шпиндель / глубина сверления / частота вращения оснастки, версия / мм / об/мин.	МТ2 / 50 / 220-2450
Базовый патрон (посадочный размер)	Кулачковый (М16)
Габариты стола (вес станка), ДхШ (кг)	200х195 (32)

Видеообзор модели Зубр ЗСС 450 с указанием первостепенных нюансов для доработки.

2. Bosch pbd 40 – от 22 226 рублей

Бытовой сверлильный станок с электронно-механическим управлением.

На жидкокристаллическое табло с подсветкой выводится информация о глубине сверления и скорости вращения шпинделя. Блок константной электроники поддерживает заданные обороты при увеличении нагрузки. Предусмотрены светодиодная подсветка и лазерный указатель центра. Алюминиевая подставка обеспечивает достаточную прочность конструкции. Главная «изюминка» – быстрозажимной двухмуфтовый патрон.

Люфты на стойке и шпинделе есть, но для решения бытовых задач погрешность до 1 мм не критична. Самый неоднозначный узел – коллекторный двигатель: мощный, но не самый надёжный. Он компактный и уверенно греется даже на холостых оборотах. Его рабочий цикл обязывает делать перерывы для отдыха. Мотор шумит, редуктор шумит – на таком станке не всегда комфортно работать в квартире.

Модель не из дешёвых, поэтому многих покупателей отпугивают люфтящие детали. Но, те же 0,5 мм поперечного хода стойки в подставке витринного образца, при ближайшем рассмотрении, оказываются свободными только из-за недожатой гайки.

Технические характеристики станка Bosch pbd 40

Характеристика	Значение
Потребляемая мощность, кВт	0,71
Габариты оснастки, мм	Сверло 1,5 — 13
Привод (количество скоростей)	Шестерёнчатый редуктор (2)
Глубина сверления / частота вращения оснастки, версия / мм / об/мин.	125 / 200-850 и 600-2500
Базовый патрон (посадочный размер)	Быстрозажимной двухмуфтовый (левая резьба М16)
Габариты стола (вес станка), ДхШ (кг)	330х350 (20)

Видеоролик с рекомендациями по настройке лазерного указателя и обслуживанию станка Bosch pbd 40:

Настольные сверлильные станки по металлу

Настольные сверлильные станки — популярное оборудование, которое используется не только в промышленных целях, но и для личных нужд. Главные преимущества настольных сверлильных станков: высокая точность сверления, простота использования и выгодная цена.

Особенностью сверлильных станков настольного исполнения является компактная конструкция. Такая конструкция делает настольное сверлильное оборудование более эргономичным и удобным в использовании.

Сверлильные станки настольного исполнения обладают высокой устойчивостью и прочностью, благодаря чему на них можно выполнять все виды сверлильных операций, в том числе и нарезание резьбы.

Технические характеристики

К важным техническим характеристикам настольных сверлильных станков относятся: максимальный диаметр сверления, мощность двигателя и диапазон скорости вращения.

Также на выбор настольного сверлильного станка влияют такие параметры, как размер рабочего стола, вылет оси шпинделя, ход пиноли и напряжение питания.

Диаметр сверления

Настольные сверлильные станки предназначены для сверления отверстий небольшого диаметра. В среднем сверлильный станок настольного типа позволяет выполнять сверление отверстий диаметром до 16 мм.

Хотя есть мощные промышленные модели, рассчитанные на обработку отверстий диаметром до 20-25 мм. Например, настольный сверлильный станок ALZSTAR 23T/S от немецкого производителя ALZMETALL позволяет сверлить отверстия диаметром 23 мм.

Перемещение пиноли – этот параметр определяет максимальную глубину сверления.

Вылет оси шпинделя – расстояние между осью сверла и стойкой (чем больше, тем дальше от края заготовки можно сверлить). В основном 100-200 мм.

Мощность

Один из самых важных параметров при выборе настольного сверлильного станка – это мощность двигателя. Ведь именно от этого параметра зависит производительность станка.

Бытовые сверлильные станки имеют мощность двигателя примерно 300-500 Вт. Этого бывает достаточно для выполнения стандартных сверлильных операций.

Для оснащения производства используют настольные сверлильные станки с двигателем мощностью не менее 0.7 кВт. Такая мощность двигателя позволит использовать настольный сверлильный станок в течение продолжительного времени в режиме интенсивной работы.

Диапазон скоростей вращения

В зависимости от мощности двигателя, диапазон скоростей вращения шпинделя обычного настольного сверлильного станка варьируется от 200 до 3000 оборотов в минуту. Однако профессиональные настольные сверлильные станки могут иметь диапазон до 10000 оборотов в минуту.

Чем больше диапазон скоростей вращения, тем лучше можно подобрать режим для работы с материалом разной твердости. Регулировка оборотов может быть ступенчатой или плавной.

Также многие модели имеют функцию реверса. Данная функция обеспечивает возможность нарезания резьбы.

Напряжение сети

При выборе настольного сверлильного станка нужно учитывать, что бывают модели с подключением как 220 В, так и 380 В, поэтому станок следует выбирать с соответствующим напряжением.

Полезные дополнительные опции

Для качественной работы на настольном сверлильном станке оператору могут понадобиться дополнительные приспособления и оснастка.

Для настольных сверлильных станков дополнительно можно приобрести:

• Тиски;
• Подставки;
• Светильники;
• Патроны;
• Оправки;
• Комплекты свёрл.

Выбор настольного сверлильного станка

Исходя из параметров обрабатываемого материала и требуемой производительности, определитесь с техническими характеристиками требуемого станка. Чтобы быстро подобрать оптимальный вариант станка, вы можете позвонить нам по телефону 8 (800) 333-51-02 или отправить запрос на info@mossklad.ru

Познакомиться с лучшими моделями настольных сверлильных станков можно у нас на сайте.

Компания МОССклад поставляет качественные сверлильные станки из Германии, России и Китая. У нас представлен большой выбор станков, поэтому вы можете подобрать и купить настольный сверлильный станок как для домашней мастерской, так и для производства.

Нюансы эксплуатации

Работа на любом сверлильном инструменте всегда связана с риском получения травм

Поэтому особое внимание нужно уделять соблюдению техники безопасности. Значительный риск для пользователя могут представлять:

• электропроводящие детали;
• элементы станка, которые в ходе проведения обработки передвигаются линейно либо вращаются;

Существуют базовые требования техники безопасности при работе на любом сверлильном оборудовании.

• Применение исключительно качественного и технически исправного инструмента.
• Использование станка строго по прямому предназначению.
• Контроль качества режущего основания. Оно должно быть идеально заточено с учетом особенностей материалов, в которых надо сделать перфорацию.
• В ходе работы инструмент перегревается, что ведёт к его быстрому износу. Чтобы свести к минимуму преждевременный выход из строя, нужно предусмотреть охлаждение станка при помощи прохладной воды либо специальных растворов.

Свои тонкости имеет создание отверстий глубиной свыше 5 диаметров рабочего инструмента. В этом случае во время формирования отверстий сверла необходимо время от времени извлекать, и освобождать незавершенное отверстие от накопившейся в нём стружки. Если этого не сделать, то высок риск заклинивания сверла.

В целом принцип работы на малогабаритных сверлильных установках не составляет особых сложностей. Соблюдение основных правил позволит эффективно применять станок для создания качественных перфораций без угрозы травмирования. Главное — следовать технике безопасности, и регулярно проводить профобслуживание.
