Станки для заточки сверл

Чертежи простейших приспособлений

Простейшими устройствами для заточки могут быть втулки, внутренний диаметр которых соответствует поперечным размерам сверл. Втулка жестко фиксируется в надежное основание с учетом определенного угла

При подборе втулки для таких приспособлений, следует обращать внимание на соответствие ее внутреннего диаметра с поперечным размером затачиваемых инструментов. Запрещается, чтобы обрабатываемые инструменты болтались во втулке, поскольку, даже при отклонении в 1-2 градуса по оси от требуемых значений, могут существенно снизиться показатели качества и точности заточки

В некоторых случаях задачу можно упростить, установив на данную конструкцию деревянный брусок, в котором должны быть просверлены отверстия, с диаметром соответствующим используемому инструменту. Одним из важнейших элементов такого изделия считается наличие подручника, который необходим для:

  • обеспечения правильной фиксации сверлильного инструмента и возможности точного перемещения в отношении поверхности абразивного камня;
  • создания упорной точки для затачиваемого сверла.

Такие изделия из дубовых брусков, в которых предусмотрены разнокалиберные отверстия, являются наиболее надежными. Благодаря им выполняется качественная и точная заточка инструментов. Основной задачей, которая должна быть решена самодельным станком или подобным приспособлением, является правильная ориентация режущей части обрабатываемых инструментов для получения точности требуемого угла заточки.

Для изготовления самодельного станка для заточки сверл, может быть использован ряд различных конструктивных вариаций подобного оборудования. При наличии соответствующих чертежей и понимании принципа работы данного оборудования, можно изготовить заточное оборудование самостоятельно в домашних условиях.

Конструкция состоит из следующих элементов:

Существуют важные правила, которые должны соблюдаться в процессе эксплуатации такого приспособления, а именно затачиваемый инструмент не должен вращаться вокруг своей оси. В случае даже незначительного поворота, заточку должна быть выполнена снова.

Заточенный инструмент должен быть остужен естественным способом. После чего следует выполнить проверку его восстановленных геометрических параметров. Для этого можно использовать шаблон. Следует учитывать, что каждая режущая кромка сверла может иметь отличие друг с другом, не больше чем на десятую долю мм

При этом, особое внимание стоит уделять данному параметру, если сверла имеют небольшой диаметр

Как выбрать оптимальный

Приступая к выбору электрического станка для заточки, необходимо учесть, насколько часто будет использоваться устройство, а также будут ли нём затачиваться другие инструменты или оснастка.

Класс устройства

Заточные станки делятся на бытовые и профессиональные. Первые отличаются значительно меньшей мощностью и низким ресурсом. Они рассчитаны на довольно редкое, периодическое использование с небольшой нагрузкой. Во вторые заложен значительный запас прочности.

На многих предприятиях станки включаются на всю рабочую смену, поэтому электродвигатели имеют системы охлаждения, а также оснащены подшипниками соответствующего качества.

Иногда выделяют отдельную категорию полупрофессионального оборудования. Она занимает промежуточное положение и находит применение в малом бизнесе и у продвинутых частников.

Вес и размер

Чем мощнее станок, тем он больше. Для того, чтобы разместить крупное оборудование в гараже, мастерской или в кабинете, потребуется немало места. Для эпизодической заточки ножей могут быть использованы небольшие электроприборы, которые даже не предполагают стационарного размещения, а просто ставятся на любую поверхность на подставку, удерживаясь на ней за счёт нескользящих ножек и своего собственного веса.

Хорошие приборы имеют возможность закрепления на одном месте. Для этого предусмотрены отверстия или проушины под болты. Будучи установлены через резиновый коврик или уплотнительные шайбы, станок получает необходимую неподвижность при минимальной передаче вибраций на рабочую поверхность.

Мощность

Для домашних устройств, которые предназначены только для небольших предметов с малой площадью режущей кромки, резона в большой мощности нет. Многие настольные станки обходятся мощностью в 100, 160, 200 ватт. А вот для устройств, которые будут установлены в гараже на верстак и послужат не только для приведения в порядок ножей, но и топоров, а также другого садового инструмента, лучше выбирать двигатели, рассчитанные на 400 – 600 Вт.

Мнение эксперта
Левин Дмитрий Константинович

Аппараты больше киловатта в домашнем хозяйстве смысла не имеют, однако могут пригодиться в качестве штатного оборудования в небольших механических мастерских.

Число оборотов

Большинство стандартных асинхронных двигателей переменного тока – высокооборотистые. Это значит, что они будут раскручивать диск с большой скоростью. Это позволит быстро получить нужный результат, но требует большей сосредоточенности, так как на большой скорости можно легко снять «лишнего».

Главный недостаток высокооборотистых станков – это риск перегрева обрабатываемого изделия. Если сталь идёт радужными разводами – это верный признак того, что она «горит». В процессе такой заточки закалка изделия отпускается, и нож впоследствии тупится очень быстро.

Какой заточной станок для ножей выбрали бы Вы?

РучнойЭлектрический

Частота вращения шпинделя большинства бытовых станков – от 2,5 до 5 тысяч оборотов в минуту. Иногда можно встретить универсальные заточные станки на 1500 об/мин. В некоторых устройствах конструкцией предусмотрен понижающий редуктор для одного из кругов. Он не просто вращается медленнее, его кожух может наполняться водой для охлаждения.

Некоторые модели могут иметь плавную или ступенчатую регулировку числа оборотов.

Дополнительные возможности

В некоторых заточных станках есть специальные переходники, чтобы вместо круга можно было установить шлифовальную ленту. Это существенно расширяет функциональность прибора.

В других изделиях в качестве опции может быть предусмотрен гибкий вал отбора мощности. К нему подключается любое оборудование, рассчитанное на внешний привод. Чаще всего это гравер.

Обращайте внимание на дополнительную комплектацию, если только планируете пользоваться ею.

Что понадобится для сборки станка для заточки сверл?

Не только шлифовка отвечает за режущие способности сверла, но и угол лопастей – чем он меньше, тем лучше сверление. Оптимальным углом считается 90°, для дерева требуется 100°, а пластмассе подойдет и 30°. Заточка улучшает угол режущей кромки и центрирует ее. Это выполняется наждачным покрытием, которое используется и в специализированном оборудовании или при ручной заточке. Станки могут быть промышленными или бытовыми, что определяет их габариты и мощность. Многие мастера создают собственное оборудование для заточки – это дешевое решение, часто не хуже производственной модели.

Заточка сверл лучше всего выполняется на специальных станках. Современный рынок предлагает большой выбор таких устройств, но не всегда их параметры соответствуют ожиданиям или же стоимость оказывается слишком высокой. В этом случае можно сделать станок своими силами, это требует только начальных технических навыков. Несмотря на меньшую мощность домашнего станка, он имеет ряд преимуществ по сравнению с промышленными аппаратами:

  • использование однофазного потока электричества на 220В;
  • индивидуальная настройка производительности;
  • мобильность оборудования при установке ограниченного функционала;
  • высокая производительность для необходимого типа сверл;
  • простота ремонта и небольшие затраты сборки.

Запчасти для станка

Правильный подход к созданию станка позволит получить эффективный аппарат для заточки. Для его сборки необходим тумблер, заглушка, точильный круг, достаточно сильный мотор, набор проводов, подставка и ось

Важно соблюдать технику безопасности, поэтому станок лучше укрыть в защитный корпус, видимым оставив только круг для вытачивания и ось. Для работы устройства используют как сеть постоянного питания, так и аккумулятор – для большей мобильности

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

  • Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
  • Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
  • Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
  • Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

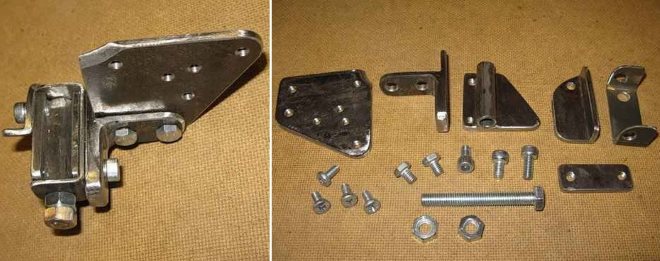

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

  • опорная пластина – 4 мм;
  • направляющая пластина для сверла – 5 мм;
  • остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

  • Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
  • После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Правила заточки на самодельном станке

  • Во время обработки свёрл, оба плечика должны быть идентичными. Это означает, что сверло будет ровно входить в отверстие и качественно выполнять сверление.
  • До запуска станка своими руками надежно закрепите точильный круг на шкиве.
  • Первичную обработку проводите диском с крупным абразивом. Когда вы заметите заусенец на сверле, диск следует менять на более тонкий.
  • Во время заточки постоянно удерживайте необходимый угол.
  • Круг должен вращаться только в одном направлении, по лезвию.
  • Не допускайте перегрева резака, в процессе обработки его следует периодически охлаждать. Не окунайте перегретый инструмент в холодную воду, это способствует растрескиванию металла.

Несколько вариантов приспособлений для заточки свёрл в видеороликах:

https://youtube.com/watch?v=E2G6AZwT17w

Топ-3. POSENPRO PPMS65

Рейтинг (2021): 4.80

Учтено 25 отзывов с ресурсов: АлиЭкспресс

  • Номинация

    Мощный двигатель Несмотря на среднюю мощность, двигатель устройства выполняет до 6700 оборотов в минуту на холостом ходу. Это максимальный результат среди точилок с АлиЭкспресс.

  • Характеристики
    • Средняя цена: 2286 руб.
  • Мощность: 65 Вт
  • Уровень шума: 80 дБ
  • Скорость вращения: 6700 об/мин
  • Диаметр шлифовального диска: 51 мм
  • Подходит для сверл: 3–13 мм, 6–51 мм

POSENPRO PPMS65 идеально подойдет для тех, кто раньше пользовался только механическими точилками. Она оснащена мощным двигателем, который позволит ощутить разницу между ручной и электрической заточкой сверл. К сожалению, из-за этого устройство работает не так тихо, как хотелось бы, хотя уровень шума не критичный. В отзывах на АлиЭкспресс пишут, что к точилке нужно приноровиться, но она однозначно стоит внимания. Благодаря резиновым ножкам оборудование твердо стоит на поверхности, а регулируемый угол заточки (15–50°) позволит вернуть остроту любым инструментам. Главным недостатком этой модели покупатели считают невысокое качество сборки: пластик тонкий, присутствуют заметные люфты.

Плюсы и минусы

  • Нескользящие ножки для лучшей устойчивости
  • Удобная регулировка угла заточки
  • Впечатляющая скорость двигателя
  • Подойдет для любых инструментов
  • Шум во время заточки
  • Низкое качество изготовления

Купить на AliExpress.com

Какой угол выбрать

Универсальным углом считается 120о и даже в промышленности часто используют этот стандарт. На деле, для разных металлов используется собственный наклон.

Для чер.мета и упрочненной бронзы необходимый угол: 115-122о. Поэтому не страшно, если руку немного увело – на процессе это никак не скажется.

Медь и ее сплавы сверлятся уже углом в 121-129о. Из-за высокой вязкости, им необходима большая режущая кромка. Иначе металл будет выцарапываться и процесс будет не таким эффективным. Алюминиевые сплавы еще более вязкие и необходим наклон уже в 140 градусов.

Кстати, чтобы сточка шла активнее, лучше использовать круги для заточки с алмазной крошкой.

Неправильный выбор угла приведет к:

  1. Сильному нагреву. А это уже чревато отпуском режущих частей и падению твердости.
  2. Неровному отверстию. Металл будет не срезаться, а соскребаться. Из-за этого отверстие будет не круглым, а граненым.
  3. Заклиниванию. Например, если угол будет слишком большим, сверло начнет вязнуть вязнуть в стали. Придется его вытаскивать и заново смазывать СОЖем.

Выполнение заточки резцов для токарного станка

Токарные резцы состоят из двух основных элементов – стержня-основания, при помощи которого инструмент закрепляется в станке, и головки. Обработка металла осуществляется кромкой, образующейся объединением основной (задней) и передней поверхностей. При работе инструмента первостепенное значение имеют углы. Их несколько, в общей сумме они составляют 90°.

По специфике применения резцы могут делиться на такие виды:

  • расточные;
  • для нанесения резьбы;
  • торцовочные;
  • для выполнения канавок, фасок;
  • фасонные.

Токарные резцы могут иметь съемные режущие пластины. Подобный инструмент не подлежит восстановлению. Остальные же варианты нуждаются в постоянном обновлении режущих поверхностей. Обработка осуществляется на станках для заточки резцов. Большие предприятия чаще всего имеют стационарно установленные агрегаты и целые подразделения работающих на них специалистов.

В домашних же условиях это может быть ручной вариант точила. Резцы подносятся к вращающемуся обтачному кругу, ход процесса оценивается визуально

В данном случае очень важно правильно выбрать абразивный материал. Для инструмента из твердосплавных материалов понадобятся зеленые карборундовые круги

А резцы из быстрорежущей или углеродистой стали хорошо восстановятся после заточки корундовыми кругами средней твердости. Такой способ заточки, безусловно, уступает обработке на электронных станках, но при соблюдении определенных правил может быть вполне эффективным:

Для ручного варианта заточки резцов важно правильно подобрать абразив

  • в ходе заточки следует поливать инструмент водой в месте соприкосновения с обтачным кругом;
  • при заточке сухим способом инструмент после обработки нельзя опускать в воду – появятся трещины;
  • нажим на абразивный круг в ходе обработки должен быть одинаковым, несильным.

После заточки обязательно требуется выполнить доводку резцов (4 мм от края режущей части): твердосплавный инструмент необходимо доработать медным оселком, смазанным специальной пастой, другие виды – оселком средней абразивности с применением керосина или машинных масел.

Классификация заточных станков для сверл

Такие станки обычно используются в ремонтных цехах предприятий и при единичном и мелкосерийном производстве инструмента. Конструкция специальных станков позволяет производить на них заточку только сверлильного инструмента различных типов.

На промышленных предприятиях такое оборудование обычно представлено специализированными заточными и доводочными станками, автоматами и полуавтоматами, которые используют для средне- и крупносерийного производства.

Кроме того, существует множество специальных электрических станков для заточки сверл, разработанных специально для использования в бытовых условиях.

Как правило, они имеют пластиковую оснастку и корпус и не отличаются особой точностью (чего, впрочем, от них и не требуется).

Бытовые станки для умеренного использования

Для домашней мастерской вполне подойдут простые бытовые станки и приспособления, которые можно приобрести в пределах 1500÷2500 рублей. Качество заточки у них подчас весьма посредственное, но тем не менее достаточное для того, чтобы без проблем просверлить десяток-другой отверстий в металле.

При отсутствии последнего можно приобрести одно из простых устройств с пластиковым кондуктором и профилированным абразивным камнем (см. фото ниже). На таких мини-станках можно производить заточку сверл только определенного диаметра, соответствующего одному из отверстий в крышке-кондукторе.

Главный угол в них всегда постоянный (примерно 118º), т. к. задается наклоном внутренней поверхности абразивного круга. Заточка каждой стороны производится кратковременным прижатием сверла к заточному камню, причем позиционировать сверло нужно на глаз по риске на корпусе.

ПОСМОТРЕТЬ Электрическая дрель точилка на AliExpress →

Промышленное заточное оборудование

Кроме этого, в продаже можно встретить продукцию из КНР под торговыми марками российских компаний, торгующих электроинструментом и промышленным оборудованием. В основном это точильно-шлифовальные станки, предназначенные для заточки сверл и концевых фрез с диаметрами до 30 мм и более.

Большинство из них имеет горизонтальную компоновку, хотя встречаются и вертикальные. В состав поставки обычно входит комплект высокоточных цанг для зажима инструмента, а точность позиционирования этого оборудования составляет 10÷20 мкм.

Поскольку при заточке не требуется больших режущих усилий, мощность приводов у таких установок небольшая — 250÷300 Вт. На фото ниже показан типичный заточной станок этой группы.

ПОСМОТРЕТЬ Станки для заточки сверл на AliExpress →

Насчет безопасности точильного станка, сделанного своими руками

Советуем к прочтению другие наши статьи

  • Аппарат для сварки скруток
  • Растворитель 646
  • Преимущества современных биметаллических радиаторов
  • Особенности аренды контейнеров на складе индивидуального хранения груза

Теорию читали — знаем…

Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

  • защитное стекло на китайских станках гораздо тоньше, чем использовал я;
  • обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Классификация заточных станков для сверл

Оборудование для заточки сверлильного инструмента делится на универсальные и специальные заточные станки. Первые путем смены отдельных рабочих модулей могут быть использованы для заточки не только сверл, но и фрез, резцов, метчиков, зенкеров. Такие станки обычно используются в ремонтных цехах предприятий и при единичном и мелкосерийном производстве инструмента. Конструкция специальных станков позволяет производить на них заточку только сверлильного инструмента различных типов.

На промышленных предприятиях такое оборудование обычно представлено специализированными заточными и доводочными станками, автоматами и полуавтоматами, которые используют для средне- и крупносерийного производства.

Кроме того, существует множество специальных электрических станков для заточки сверл, разработанных специально для использования в бытовых условиях.

Как правило, они имеют пластиковую оснастку и корпус и не отличаются особой точностью (чего, впрочем, от них и не требуется).

Бытовые станки для умеренного использования

Заточные станки, изображения которых приведены выше, могут стоить от десятков до сотни тысяч рублей. Такое оборудование целесообразно приобретать для работы с коммерческими заказами и при больших объемах заточных работ. Для домашней мастерской вполне подойдут простые бытовые станки и приспособления, которые можно приобрести в пределах 1500÷2500 рублей. Качество заточки у них подчас весьма посредственное, но тем не менее достаточное для того, чтобы без проблем просверлить десяток-другой отверстий в металле.

При отсутствии последнего можно приобрести одно из простых устройств с пластиковым кондуктором и профилированным абразивным камнем (см. фото ниже). На таких мини-станках можно производить заточку сверл только определенного диаметра, соответствующего одному из отверстий в крышке-кондукторе.

Главный угол в них всегда постоянный (примерно 118º), т. к. задается наклоном внутренней поверхности абразивного круга. Заточка каждой стороны производится кратковременным прижатием сверла к заточному камню, причем позиционировать сверло нужно на глаз по риске на корпусе.

ПОСМОТРЕТЬ Электрическая дрель точилка на AliExpress →

Промышленное заточное оборудование

На российском рынке промышленные заточные станки представлены как известными международными брендами, так и моделями российских производителей. Кроме этого, в продаже можно встретить продукцию из КНР под торговыми марками российских компаний, торгующих электроинструментом и промышленным оборудованием. В основном это точильно-шлифовальные станки, предназначенные для заточки сверл и концевых фрез с диаметрами до 30 мм и более.

Большинство из них имеет горизонтальную компоновку, хотя встречаются и вертикальные. В состав поставки обычно входит комплект высокоточных цанг для зажима инструмента, а точность позиционирования этого оборудования составляет 10÷20 мкм.

Поскольку при заточке не требуется больших режущих усилий, мощность приводов у таких установок небольшая — 250÷300 Вт. На фото ниже показан типичный заточной станок этой группы.

ПОСМОТРЕТЬ Станки для заточки сверл на AliExpress →

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

  • Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
  • Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
  • Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
  • Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Детали приспособления

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

  • опорная пластина – 4 мм;
  • направляющая пластина для сверла – 5 мм;
  • остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

  • Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
  • После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

О нормах для заточки

Любое сверло необходимо периодически затачивать, иначе отверстия, которые оно образует в процессе своей «трудовой деятельности», не будут отвечать заявленным требованиям. Обрабатывают инструмент с помощью:

  • заточного диска. Приобрести такой можно в строительном магазине. Ориентировочная цена – около тысячи рублей. Метод этот несовершенен тем, что ведется ручным способом. Если не надеть специальные защитные перчатки, не укрыть тело от возможного попадания металлической стружки, то возможны травмы (занозы, порезы и царапины). Обработка сверла будет долгой – займет 2-3 часа;
  • станка. Его можно купить или сделать самому. В магазинах реализуют бытовые и профессиональные модели. Стоят от 3 до 200 тысяч рублей. Станок довольно тяжелый – весит от 50 до 100 килограммов. И найти его непросто. Во многих строительных магазинах такой товар поставляют только по заказу.
    ВОсобое доверие у слесарей вызывают компании-производители «Sturm», «TRIOD», «Калибр», «Proma», «OPTIMUM».
    Устройство для заточки сверл можно сделать самому.

Промышленный станок для заточки сверл может весить до 100 килограммов и стоить до 200 тысяч рублей

Нормы и правила заточки советуют:

  • крепко возьмите конец детали в одну руку, другой можно будет подправлять наконечник в процессе обработки;
  • режущую часть обрабатывают краем диска;
  • сверло «любит» порядок: сначала обработайте одну сторону, только потом приступайте ко второй, не точите хаотично.

Еще до начала работы обратите внимание, как были направлены режущие части агрегата, какова его начальная форма. В процессе обработки не меняйте форму и направление резаков, иначе инструмент не будет функционировать правильно, и смысла в таком уходе за деталью – ноль.

Возьмите обычный картон и сделайте из него конус, после вставьте сверло в шаблон

Если оно вошло идеально, то процедура прошла успешно.

В процессе обработки не меняйте форму и направление резаков, иначе инструмент не будет функционировать правильно, и смысла в таком уходе за деталью – ноль.

Возьмите обычный картон и сделайте из него конус, после вставьте сверло в шаблон. Если оно вошло идеально, то процедура прошла успешно.

Из картона можно сделать конус, который будет служить для проверки правильности заточки сверл после станка

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
