Адаптер для мотоблока нева своими руками

Простая инструкция

Берем в основу профильную трубу, длиной не более 1,7 метра. На нее приваривается перпендикулярно полуметровый профиль. Эту короткую часть конструкции оснащаем стойками для колес. Между основной осью и колесом разница в 30 сантиметров.

Потом нужно закрепить раскосы для жесткости. Сваркой соединяют главную трубку и втулки колес. Жесткость рамы будет на максимуме.

Далее уже идет работа с дополнительными устройствами. К примеру, торец рамы необходимо оснастить швеллером. Что придаст конструкции квадратную форму.

Все элементы для конструкции с рулевым управлением

Основание рамы. Не предусмотрены упругие элементы. Может быть мостовой, осевой, портальной, поворотной;
Соединение для оборудования. При расположении самого адаптера сзади;
Устройство сцепки. В любой конструкции это самая уязвимая часть. Главная задача — обеспечение надежного соединения мотоблока с модулем, устойчивость. Когда есть рулевое управление, сцепное устройство выполняют жестким. По степеням свободы рассчитана на поворотную или скручивающую;
Место оператора. Необходимо расположить на безопасном расстоянии. Иногда оснащается дополнительными рычагами для управления активной частью;
Устройство руля на жесткой сцепке. Разрешается применение старого рулевого управления от автомобилей.

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы
необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

– Металлический уголок

– Листы металла для опор для ног

– Квадратный металл. Профиль

– Два колеса

– Сварочный аппарат

– Ручные инструменты

Ниже, приведена кинетическая схема, которая поможет
обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж
ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2),
приводящий во вращение передние колеса (1), передает крутящий момент через цепь
(3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на
задний мост (6), приводя во вращение задние ведущие колеса (7).

– При изготовлении рамы, нужно не
забыть про устройство втулки и вилки, для обеспечения свободного поворота
прицепа.

– Кузов адаптера к мотоблоку,
изготавливается и стального листа, а борта кузова, должны быть высотой не менее
30 – 35 см.

– Сиденье устанавливается на балку приваренной
к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно
составлять 80-90 см.

– Проверка роботоспособности всего
механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

– Механизм сцепки;

– Упор для ног в виде перпендикулярно установленной трубы;

– Стойка с установленным на него сиденьем;

– Квадратная труба того же сечения, для установки колес;

– Тормоз.

Чертежи ключевых узлов адаптера

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

Подробнее о сцепке, и как её сделать, читайте в отдельном материале «Сцепка для мотоблока».

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных
мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных
моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно
отличаться.

Сделав самодельный адаптер к мотоблоку,
использовав с ним различные виды навески, можно не только облегчить работу, но
и значительно повысить производительность.

Как сделать адаптер к мотоблоку своими руками

Чтобы самому сконструировать прицеп для мотоблока, не требуется специальных знаний, умений – лишь чертежи и сварка. Материалы имеют невысокую стоимость и доступны для покупки в любых строительных магазинах.

Схема и элементы конструкции

Как уже было сказано, выше адаптер представляет собой прицеп, который располагается либо сзади мотоблока либо спереди. Схематично он выглядит следующим образом:

Чертеж мотоблока МТЗ-0,5 с самодельным навесным оборудованием

Адаптер для мотоблока предусматривает следующие основные элементы конструкции:

Рама – может быть хребтовой или лестничной. Иногда можно встретить вариант, где рамы самого агрегата и прицепа объединены в единый элемент. Однако в этом случае необходимо создавать новый постамент для трансмиссии и двигателя.
Подвеска – осевая, мостовая, поворотная, портальная. Обычно изготавливается без упругих элементов.
Портал – используется только в заднем виде. В случае с передним им становится портал самого агрегата.
Сцепное устройство – самый главный элемент адаптера, поскольку делает мотоблок устойчивым и обеспечивает надежность соединения. Если прицеп имеет рулевое управление, то сцепка будет жесткой, в случае с подвижным сочленением – создается крепеж на горизонтальном шарнире. Есть вариант создания с учетом двух степеней свободы: скручивание и поворот.
Сидение – создается в зависимости от предпочтений владельца.
Рулевое управление – применяется только с жесткой сцепкой. Создать его можно самому, либо приобрести в специализированном магазине.

Необходимые материалы и инструменты

Чтобы самостоятельно сделать прицеп, нужны следующие материалы и инструменты:

металлические уголки;
металлические листы для опоры ног;
квадратный металлопрофиль;
колеса (2 шт.);
аппарат для сварки;
другие инструменты (пила, шуруповерт и т.п.).

Чертежи и размеры

Пример простой схемы

Основой адаптера станет квадратный металлопрофиль. Обычно он берется длиной от 160 до 180 см. К нему прямо перпендикулярно прикрепляется профиль меньше – 50-60 см (в зависимости размеров нужной колеи).

К получившейся конструкции крепятся колесные стойки. Что касается стоек, то их размер составляет 25-40 см. Он определяется в зависимости от самого мотоблока. Затем привариваются раскосы, длина которых определяется от желаемого размера всей конструкции и прочих параметров.

В отдельной статье вы можете найти чертежи телеги для мотоблока.

Далее создается рама, боковые направляющие которой прикрепляются к стойкам колес с помощью болтов. К раме в дальнейшем крепится навесное оборудование, затем рычаг управления. Он имеет 3 колена размером 20, 35 и 55 см.

Для увеличения массы и усилия создается еще один рычаг размером побольше – 80 см.

Сборка адаптера для мотоблока

1 этап. Создание кинематической схемы.

С самого начала на этапе проектирования необходимо создать кинематическую схему, в которой следует предусмотреть обеспечение равновесия всей системы и предупреждение дополнительной перегрузки. В данном случае уместно использовать готовые варианты (как пример ниже) либо создать ее самому.

Схема простого адаптера

2 этап. Создание основных элементов.

При изготовлении конструкции рамы необходимо предусмотреть устройство вилки с втулкой. Она будет обеспечивать поворот прицепа в свободной форме. Сама рама создается из металлических уголков и труб, кузов – из стального листа. Для создания колесных стоек чертится схема либо берется готовая.

Часто для создания сцепного узла используют 15-сантиметровый штырь. Его вводят в отверстие дышла П-образного фаркопа мотоблока.

Этот вариант быстро выходит из строя, поскольку слишком быстро изнашивается за счет свободно вращающегося прицепа, который разбивает сцепляемые отверстия. Рекомендуется увеличивать длину П-образной сцепки для долгосрочного использования.

3 этап. Установка сидения.

Сиденье закрепляется на расстоянии 80 см от переднего края на раме балки адаптера и фиксируется болтами.

Часто на адаптер добавляют дополнительные элементы: регулировку сидений, дополнительные рычаги – здесь уже все зависит от фантазии создателя, а также целей и времени использования мотоблока.

Адаптер для мотоблока, сделанный своими руками, будет большим помощником для садовода. Он не только уменьшает время работы на мотоблоке, но и облегчает ее и делает более автоматизированной.

Подборка видео

Рубрика: Навесное оборудование

Как сделать адаптер для мотоблока Нева своими руками

Удобный самодельный адаптер выполнить самостоятельно вполне возможно при наличии минимальных навыков обращения с основным инструментом. Схема такого устройства предельно проста и интуитивно понятна.

Устройство конструкции

Адаптер для мотоблока представляет собой специальный прицеп, имеющий сиденье. Такой агрегат выполняется на основе двухколесной рамы и позволяет облегчить процесс работы с мотоблоком. Можно выполнить самостоятельно устройство с рулевым управлением, характеризующееся жестким сочленением с мотоблоком и рулевым приводом в виде отдельный узел. Управляемая колёсная пара может располагаться впереди или сзади. В конструкции подвижного сочленения можно изменить угол относительно вертикальной оси, располагаемой от мотоблока до прицепа.

Основные элементы устройства представлены:

лестничной или хребтовой рамой;
мостовой, осевой, портальной или поворотной подвеской;
при наличии заднего расположения адаптера применяется портал навесного оборудования;
при наличии переднего расположения применяется портал мотоблока или крепление отвала;
рабочим местом для водителя;
рулевым управлением при жесткой сцепке.

Размеры, устройство и чертежи

Габариты, размеры и технические характеристики варьируются в зависимости от типа конструкции. Адаптер с рулевым управлением имеет рамную конструкцию, рулевое управление, колесную пару, водительское сиденье, педали на газ и тормоз, а также сцепление. Размеры дорожного просвета — порядка 350 мм, колесной колеи — 600 мм. Средняя скорость — до 15 км/ч. Показатели общего веса — 105 кг.

Этапы изготовления

Поэтапная технология самостоятельного изготовления конструкции следующая:

самостоятельно разрабатывается кинематическая схема. Допускается использовать уже готовые варианты, которые адаптируются под конкретные цели. Обязательным условием является обеспечение максимального равновесия создаваемой конструкции;
изготавливается основная рама на основе вилки с втулкой, что позволит прицепу свободно поворачиваться;
изготавливается кузов на основе листовой стали. Допускается приобретение подходящего по размерам и форме заводского изделия

Внимание нудно уделить бортам, высота которых должна быть не меньше 30-40 см;
выполнение фиксации сидения с расстоянием в 75-85 см от передней части рамы;
монтаж. Для присоединения часто используется шестигранная труба.

На заключительном этапе самостоятельного изготовления в обязательном порядке выполнятся тестирование выполненной конструкции, что позволит обнаружить и исправить все недоработки и недочёты. Рекомендуется осуществить окрашивание всех металлических деталей с целью защиты от ржавчины.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
Создаётся прочный упор из стали;
В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.

Сконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Особенности конструкции

Конструкция данного устройства очень проста. По своей сути адаптер — это тележка, которая крепится к мотоблоку. В состав его входит рама, на которой крепится сиденье для водителя или кузов. Рама устанавливается на двухколесное шасси. Другой незаменимый элемент этого оборудования — дышло, при помощи которого тележка крепится к основному блоку. Он тянет прицеп, и это усилие передается на колеса адаптера. К этому аппарату можно присоединить множество различных приспособлений: фрезу, плоскорез, борону, картофелекопатель и многое другое.

Тем самым обеспечивается надежность устройства

При самодельном изготовлении подобного оборудования необходимо обратить большое внимание на прочность сцепки адаптера и мотоблока, поскольку это самое слабое место всего агрегата. Сцепка должна быть изготовлена из стали или чугуна. Как правило, она выполняется с помощью сварки, при этом особое внимание нужно обратить на сварные швы

Как правило, она выполняется с помощью сварки, при этом особое внимание нужно обратить на сварные швы. Современные модели данной техники включают в себя также панель управления, удобно расположенную около кресла водителя

С этой панели можно управлять вертикальным перемещением различного оборудования, которое крепится к адаптеру. Можно изменять и угловое перемещение прикрепленных приспособлений

Современные модели данной техники включают в себя также панель управления, удобно расположенную около кресла водителя. С этой панели можно управлять вертикальным перемещением различного оборудования, которое крепится к адаптеру. Можно изменять и угловое перемещение прикрепленных приспособлений.

Для этого устройство оснащается системой рычагов либо гидроузлов.

Кроме комплекта оборудования, которое продается вместе с адаптером, для облегчения садово-огородных работ можно использовать различные дополнительные устройства. Некоторые из них приобретаются в магазине, другие можно изготовить самостоятельно при наличии соответствующих приспособлений, материалов и умений.

Купить новый адаптер на мотоблок — дело несложное. В продаже имеется много различных видов этой техники. Чем больше функций выполняет данное оборудование и чем удобнее оно в использовании, тем выше у него цена. Даже самые дешевые адаптеры имеют немалую стоимость, поэтому многие владельцы мотоблоков решают изготовить данный прицеп своими руками.

В этом случае обязательно нужно выполнять предварительный расчет прочностных и механических характеристик аппарата.

Прицепы для МТЗ

Так характеристики мотоблока МТЗ позволяет переводить до 300-500 кг груза, то не использовать эту возможность просто нельзя. Очень удобно переводить не только собранный урожай, но и различные материалы, инструменты и другие грузы.

Родные от производителя

Для мотоблоков Беларус Сморгонский механический завод представляет свой фирменный прицеп ПМ-00.000. Внешне телега представляет собой классический вариант исполнения, который использует в качестве крепления к мотоблоку сцепку. Достоинством модели является то, что есть сиденье, выполненное в виде бака, в который можно складывать инструмент. Сиденье очень удобное и с него легко дотягиваться до руля мотоблока.

Прицеп ПМ может осуществлять перевозку до 300 кг, при том, что его масса равна 200 кг. Устойчивость достигается за счет установки пневматических колес с дорожным просветом 27 м. При изготовлении кузова использовалась прочная сталь. Объем кузова составляет 0,705 куб.м. К недостаткам можно отнести особенности конструкции, не предусматривающей самосвальный вариант выгрузки, так как кузов приварен к раме.

Сторонние аналоги для МТЗ

Аналогом является усовершенствованная модель МП-480, которая обладает рядом достоинств: возможностью перевозки грузов весом до 500 кг и откидным типом кузова. Усиленная конструкция предусматривает предупреждение перекидывания прицепа во время транспортировки груза. В комплекте с телегой поставляются дополнительные щиты, которыми можно увеличить высоту борта, использовав специальные крепления. Сиденье выполнено в виде удобного ящика, в котором можно хранить необходимые инструменты.

От разных производителей можно найти большой количество прицепов не только разных форм, но и грузоподъемности. Беларусмаш представляет модели ТМ-360 и 350, Акимовский металлургический завод – ТМ 500-700. Принцип построения конструкции одинаков, но различия в некоторых нюансах, например, наличия крыльев над колесами или возможность откидывать борт кузова.

Самодельный вариант для МТЗ

Также, как и многое другое оборудование, телегу можно изготовить своими руками. Причем самодельный вариант ни в чем не будет уступать фирменному

Важно только внимательно изучить схему, представленную ниже

Техника изготовления прицепа:

Изготовить раму из квадратной трубы.
Самым лучшим вариантом является самосвальный кузов с откидными бортами, поэтому делать будем его. Кузов сварить из листов железа или алюминия, в зависимости от того, что есть под рукой.
Прикрепить раму к кузову, предусмотрев возможность самостоятельного откидывания кузова.
Установить сиденье спереди кузова. Оно необходимо для комфортного передвижения на мотоблоке. Необходимо рассчитать расстояние от руля до сиденья, чтобы было удобно осуществлять управление.

Видео обзор

В видео обзоре демонстрируется, как собрать самостоятельно прицеп для Беларуса

Обзор прицепа-самосвала для мотоблока МТЗ

Отзывы владельцев подтверждают, что использование мотоблока для перевозки грузов вполне реально и очень распространено. Фактически мотоблок может заменить трактор.

Александр:

Самостоятельно я изготавливать прицеп не собирался по той простой причине, что руки не с того места. Поэтому купил ТС-350 и не пожалел. Работать приходится чуть ли не каждый день, а с прицепом стало легче не только передвигаться, но и перевозить урожай. Управляться с ним легко. Под горку и на горку мой Беларус тянет отлично.

Валентин:

Использовать прицеп конечно хорошо, но тут важно на какой дороге. Если почва размыта и везде грязь, то Беларус может забуксовать

А при хорошей дороге и скорость до 10 км/ч получается. Если буксует, то нужно уменьшать количество груза. Но и это лучше, чем ничего.

Адаптер для мотоблока – это агрегируемое с одноосной тракторной техникой устройство, оснащенное механизмами для установки и закрепления различных видов навесного оборудования.

Внешне напоминающий одноосный прицеп мотоблочный адаптер позволяет значительно расширить возможности мотоблока и увеличить его производительность.

Превращая одноосный мотоблок в мини-трактор, он позволяет быстро и без особых усилий производить предпосевную обработку почвы, сев сельскохозяйственных культур, окучивание и культивирование посевов, а также может использоваться в качестве транспортного средства и устройства для уборки снега и мусора.

Прицепы и адаптеры

Адаптер и прицеп — это разновидности навесного оборудования для мотоблока, предназначенные для повышения грузоподъемности техники и перемещения различных грузов. Далее мы подробнее рассмотрим, какие прицепы и адаптеры можно использовать с мотоблоком «Ока».

Характеристики

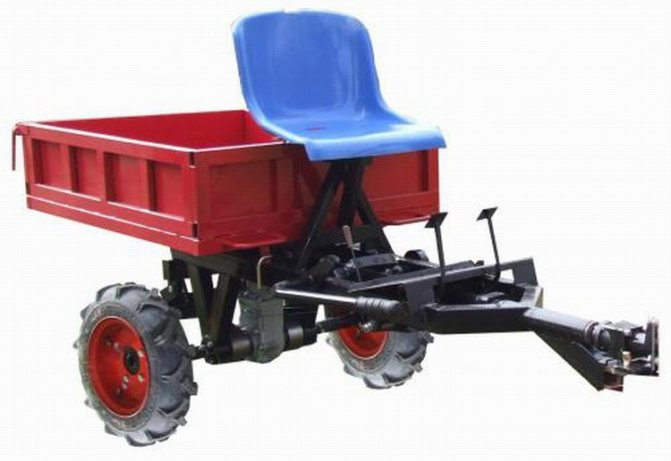

Адаптер представляет собой конструкцию с сиденьем и двумя колесами. Устройство крепится к агрегату при помощи сцепки, состоящей из двух частей. Одна необходима для присоединения непосредственно к мини-трактору, вторая — для регулировки расстояния между любым навесным оборудованием и мотоблоком. Адаптер может управляться ножным и ручным способом.

Прицеп — это конструкция, внешне напоминающая адаптер, но с приводом на задние колеса. На задней части адаптера или прицепа, непосредственно за сиденьем, может размещаться небольшой кузов, в который оператор может помещать различные грузы для перевозки, в том числе урожай, собранный с участка.

Заводской адаптер АМПК-500

в линии заводского навесного оборудования для «Ока» разработал универсальный полноприводный адаптер АМПК-500. Его можно использовать с тяжелыми мотоблоками, в том числе с «Окой».

Данная модель оснащена приводом на задние колеса. Кузов легко снимается. Благодаря использованию такого устройства, оператор может транспортировать грузы весом до 500 кг.

Адаптер от «Кадви» может использоваться без кузова — в сочетании с картофелесажалкой, плугом, окучником или бороной.

Безусловно, использование адаптеров и прицепов дает определенные преимущества, например:

возможность сидеть при выполнении агротехнических операций;
съемный кузов легко открепляется;
прицепной механизм позволяет навесить любое дополнительное оборудование;
повышение производительности работы минимум вдвое;
придание машине большего веса.

Габаритные размеры
Длина	2550 мм
Высота с учетом колес	1350 мм
Ширина	1070 мм

В комплекте с адаптером покупатель получается также упаковочный лист, руководство по эксплуатации и два шплинта.

Ездовой модуль ЕМК

Для тех, кого интересует менее масштабный адаптер, удобным вариантом может стать ездовой модуль ЕМК. ОН подходит для мотоблоков «Ока» и «Угра». На данный модуль можно крепить окучник, косилку или уборщик снега. Устройство также оснащено сиденьем, поэтому оператор может выполнить больше манипуляций на земельном участке, затратив меньше усилий.

Мотоблочный грузовой прицеп ПМГ 300-1

Более легкий вариант от «Кадви», заменяющий описанный выше адаптер АМПК500 — это мотоблочный грузовой прицеп ПМГ 300-1. Устройство может поднимать грузы общим весом до 350 кг, размеры кузова составляют 1200х1600х340 мм.

Общие характеристики
Размер кузова:	1200 мм/920 мм/1050 мм.
Масса:	95 кг.
Габаритные размеры:	2800 мм/1300 мм/1050 мм.
Транспортная колея:	1178 мм.
Грузоподьемность:	250-300 кг.

Аналоги

Для тяжелых мотоблоков, к которым относится «Ока» можно использовать адаптеры и прицепы не только производства ОАО «Кадви», но и других российских производителей, например, , расположенного в г. Гагарине; ООО «Вулкан», г. Канаш; ЗАО «Всеволжский РМЗ», а также ООО «Миротех Урал», ООО «Завод Чувашпиллер» и других.

Производителей сельхозтехники в настоящее время довольно много, потому качественное заводское навесное оборудование вполне можно сочетать с мотоблоком «Ока»

Важно лишь убедиться в соответствии подходящих параметров сцепки с параметрами мотоблока

Мотоблок ОКА с адаптером ПНО-1:

Схема и устройство адаптера к мотоблоку

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

https://youtube.com/watch?v=c9649IKGpPI

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.

Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.
