Мотоблок в работе передним адаптером

Другие работы

5.1. Роторная щетка. Эта навешивающаяся на мотоблок насадка позволяет эффективно и быстро подмести мусор или свежевыпавший снег как с асфальтовых дорожек, так и с газонов.

5.2. Бульдозерный нож (нож-отвал) – подвесное приспособление может применяться только на тяжелых мотоблоках. Отвал служит для перемещения большого объема сыпучих материалов (кучи песка, щебня, снега и т.д.).

5.3. Шнеко-роторный снегоуборщик. Предназначен для очистки территории от большого объема снега, слежавшихся или обледеневших пластов. Стальной шнек перемалывает снежно-ледяную массу и выбрасывает в сторону на расстояние до 20 метров.

Каких видов бывают адаптеры к мотоблоку?

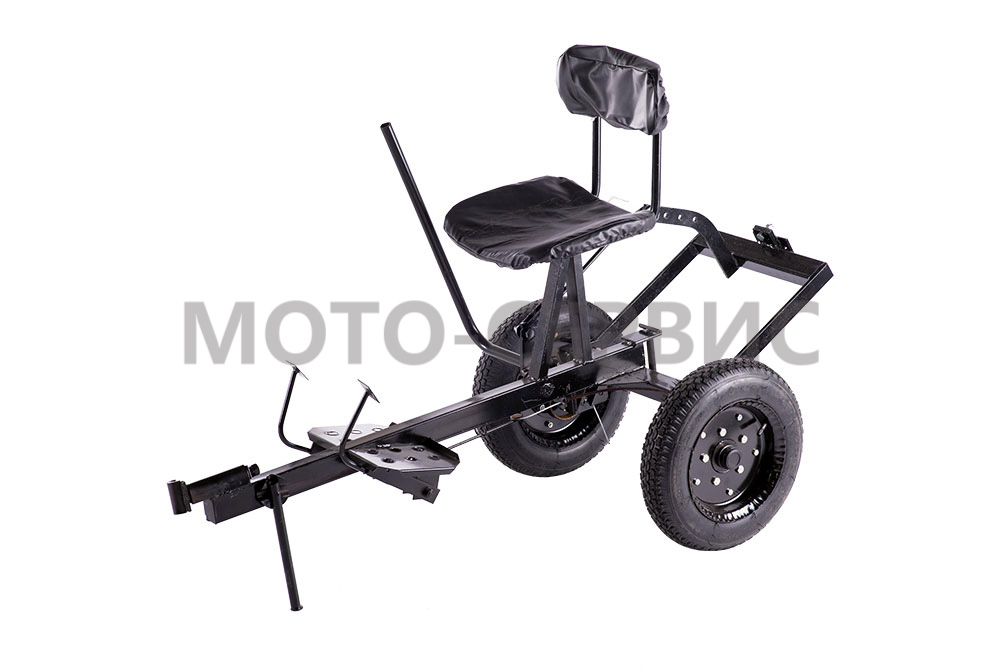

Внешне конструкция адаптера являет собой небольшую раму с двумя колесами, платформой для ног, дышлом и сиденьем для оператора. Оснастив мотоблок такой «обновкой», Вы фактически превратите его в мини-трактор – работать станет в разы удобнее, быстрей и легче, а возможность регулировать сиденье сделает процесс работы более комфортабельным.

Есть несколько разновидностей адаптеров на мотоблок. Для того, чтобы купить или собственноручно изготовить наиболее подходящий Вам вариант, следует ознакомиться со всеми видами данного оборудования.

По типу сцепления адаптеры делятся на адаптеры с рулевым управлением и подвижным сочленением. Зависимо от расположения – на передние адаптеры и задние.

Также можно выделить в отдельную классификацию адаптеры за целью использования: с удлиненным дышлом для мощных больших мотоблоков, с укороченным – для небольших легких агрегатов.

Адаптер с рулевым управлением

Подобный вид адаптера сделает из Вашего мотоблока фактически полноценное удобное транспортное средство. Адаптер находится в близком контакте с самим мотоблоком, надежно с ним соединен. Колеса могут находиться как сзади, так и спереди конструкции.

Адаптер с подвижным сочленением

Данный вид адаптеров имеет свои неоспоримые плюсы – его проще изготовить, можно легко отрегулировать угол наклона относительно мотоблока. Из минусов – им немного тяжелее управлять, при маневрах увеличивается радиус поворота, нужно прикладывать больше усилий.

Передний и задний адаптер

Классификация соответственно зависит от места крепления. Выбор по данному типу адаптеров зависит сугубо от индивидуальных предпочтений хозяина техники и от предстоящих работ. Например, для вспашки и культивирования больше подойдет передний адаптер, поскольку во время этих операций необязательно постоянно следить за навесным оборудованием. А вот во время окучивания грядок более уместным будет задний адаптер, который позволит с удобством следить за рабочим процессом.

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

  • из металлической трубы длиной более полутора метра изготавливают раму;

  • на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;

  • высота стоек делается равной 30 сантиметров;

  • методом сварки крепятся раскосы;

  • размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;

  • для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;

  • боковые металлические трубы крепятся при помощи болтов;

  • к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;

  • создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;

  • при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;

  • методом сварки делается металлическая опора для сидения;

  • на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

  • листы стали;

  • уголки и трубы из стали;

  • сидение;

  • 2 колеса;

  • аппарат для сварки;

  • другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

Разновидности адаптеров для мотоблока

Внешне адаптер похож на двухколесный прицеп с сидением для водителя. При установке такого прицепа автоматизируются практически все выполняемые работы. Сам мотоблок становится практически мини-трактором. Кроме того, несколько моделей имеют специальный рычаг, который позволяет поднимать и опускать сиденье, делая работу еще комфортнее.

Адаптеры для мотоблоков могут быть нескольких видов. Чтобы сделать агрегат самому, нужно определиться, какой из видов будет удобнее и комфортнее для владельца. В зависимости от типа сцепления они бывают с рулевым управлением и подвижным сочленением. В зависимости от того, как расположена главная силовая установка, существует два вида: передние и задние адаптеры.

Вы также можете прочитать о том, как сделать прицеп для мотоблока самостоятельно.

Адаптер с рулевым управлением

Этот вид находится на жестком сочленении с мотоблоком. Рулевое управление представлено отдельным узлом, при этом возможны варианты как с задними, так и с передними колесами. Мотоблок становится практически самоходной машиной, которая в управлении достаточно проста и легка, практически не отличается от мотоциклов или автомобилей.

Адаптер с подвижным сочленением

При подвижном сочленении угол относительно вертикальной оси между адаптером и мотоблоком изменяется. Изготовить такой прицеп намного легче, но при совершении поворота будет требоваться больше усилий. Однако этот вид адаптера уступает в геометрии: радиус разворота, а также его угол значительно больше.

https://youtube.com/watch?v=r03_gu8j13Q

Передние и задние адаптеры

Само название определяет значение вида: передний – он находится впереди мотоблока, задний – сзади. Какой из них лучше невозможно определить, поскольку все зависит от индивидуальных предпочтений, а также целей использования мотоблока.

Для взрыхления и вскопки участка более удобным будет передний адаптер, поскольку здесь, в основном, нужна сила мотоблока, видеть участок необязательно. А вот для окучивания грядок и т.п., более комфортным станет задний адаптер, поскольку нужно внимательно смотреть за происходящей работой.

Рекомендуется создавать адаптер наиболее ближе к ведущей оси, поскольку вес водителя будет давать дополнительную массу на мотоблок, прижимая его еще плотнее к грунту. В таком случае колеса не будут пробуксовывать.

Конструкция с подвижным сочленением

Такой механизм смастерить намного проще. Единственное неудобство всей этой конструкции заключается в том, что для поворота теперь придется прилагать немного больше усилий.

С чего состоит данный механизм:

  • Рама. Может объединяться с адаптером. Тогда такая конструкция становится единой и для нее требует для себя изготовление нового постамента для трансмиссии и двигателя. Также можно использовать хребтовую или лестничную раму.
  • Подвеска. Она может быть разной: осевая, портальная, поворотная, мостовая.
  • Сцепное устройство. Это главный элемент всего механизма. Он отвечает за устойчивость аппарата и обеспечивает его надежное соединение. Для его выполнения используется 2 степени свободы: скручивание и поворот.
  • Портал для навесного оборудования. Изготавливается в случае расположения адаптера сзади.
  • Рулевое управление (при жесткой сцепке). Удобней конечно будет взять готовое, но можно и сделать самостоятельно.
  • Место для водителя. Его нужно делать, учитывая безопасность при движении.

Как сделать адаптер к мотоблоку своими руками

Чтобы самому сконструировать прицеп для мотоблока, не требуется специальных знаний, умений – лишь чертежи и сварка. Материалы имеют невысокую стоимость и доступны для покупки в любых строительных магазинах.

Схема и элементы конструкции

Как уже было сказано, выше адаптер представляет собой прицеп, который располагается либо сзади мотоблока либо спереди. Схематично он выглядит следующим образом:

Чертеж мотоблока МТЗ-0,5 с самодельным навесным оборудованием

Адаптер для мотоблока предусматривает следующие основные элементы конструкции:

  1. Рама – может быть хребтовой или лестничной. Иногда можно встретить вариант, где рамы самого агрегата и прицепа объединены в единый элемент. Однако в этом случае необходимо создавать новый постамент для трансмиссии и двигателя.
  2. Подвеска – осевая, мостовая, поворотная, портальная. Обычно изготавливается без упругих элементов.
  3. Портал – используется только в заднем виде. В случае с передним им становится портал самого агрегата.
  4. Сцепное устройство – самый главный элемент адаптера, поскольку делает мотоблок устойчивым и обеспечивает надежность соединения. Если прицеп имеет рулевое управление, то сцепка будет жесткой, в случае с подвижным сочленением – создается крепеж на горизонтальном шарнире. Есть вариант создания с учетом двух степеней свободы: скручивание и поворот.
  5. Сидение – создается в зависимости от предпочтений владельца.
  6. Рулевое управление – применяется только с жесткой сцепкой. Создать его можно самому, либо приобрести в специализированном магазине.

Необходимые материалы и инструменты

Чтобы самостоятельно сделать прицеп, нужны следующие материалы и инструменты:

  • металлические уголки;
  • металлические листы для опоры ног;
  • квадратный металлопрофиль;
  • колеса (2 шт.);
  • аппарат для сварки;
  • другие инструменты (пила, шуруповерт и т.п.).

Чертежи и размеры

Пример простой схемы

Основой адаптера станет квадратный металлопрофиль. Обычно он берется длиной от 160 до 180 см. К нему прямо перпендикулярно прикрепляется профиль меньше – 50-60 см (в зависимости размеров нужной колеи).

К получившейся конструкции крепятся колесные стойки. Что касается стоек, то их размер составляет 25-40 см. Он определяется в зависимости от самого мотоблока. Затем привариваются раскосы, длина которых определяется от желаемого размера всей конструкции и прочих параметров.

В отдельной статье вы можете найти чертежи телеги для мотоблока.

Далее создается рама, боковые направляющие которой прикрепляются к стойкам колес с помощью болтов. К раме в дальнейшем крепится навесное оборудование, затем рычаг управления. Он имеет 3 колена размером 20, 35 и 55 см.

Для увеличения массы и усилия создается еще один рычаг размером побольше – 80 см.

Сборка адаптера для мотоблока

1 этап. Создание кинематической схемы.

С самого начала на этапе проектирования необходимо создать кинематическую схему, в которой следует предусмотреть обеспечение равновесия всей системы и предупреждение дополнительной перегрузки. В данном случае уместно использовать готовые варианты (как пример ниже) либо создать ее самому.

Схема простого адаптера

2 этап. Создание основных элементов.

При изготовлении конструкции рамы необходимо предусмотреть устройство вилки с втулкой. Она будет обеспечивать поворот прицепа в свободной форме. Сама рама создается из металлических уголков и труб, кузов – из стального листа. Для создания колесных стоек чертится схема либо берется готовая.

Часто для создания сцепного узла используют 15-сантиметровый штырь. Его вводят в отверстие дышла П-образного фаркопа мотоблока.

Этот вариант быстро выходит из строя, поскольку слишком быстро изнашивается за счет свободно вращающегося прицепа, который разбивает сцепляемые отверстия. Рекомендуется увеличивать длину П-образной сцепки для долгосрочного использования.

3 этап. Установка сидения.

Сиденье закрепляется на расстоянии 80 см от переднего края на раме балки адаптера и фиксируется болтами.

Часто на адаптер добавляют дополнительные элементы: регулировку сидений, дополнительные рычаги – здесь уже все зависит от фантазии создателя, а также целей и времени использования мотоблока.

Адаптер для мотоблока, сделанный своими руками, будет большим помощником для садовода. Он не только уменьшает время работы на мотоблоке, но и облегчает ее и делает более автоматизированной.

Подборка видео

Рубрика: Навесное оборудование

Как сделать адаптер для мотоблока Нева своими руками

Удобный самодельный адаптер выполнить самостоятельно вполне возможно при наличии минимальных навыков обращения с основным инструментом. Схема такого устройства предельно проста и интуитивно понятна.

Устройство конструкции

Адаптер для мотоблока представляет собой специальный прицеп, имеющий сиденье. Такой агрегат выполняется на основе двухколесной рамы и позволяет облегчить процесс работы с мотоблоком. Можно выполнить самостоятельно устройство с рулевым управлением, характеризующееся жестким сочленением с мотоблоком и рулевым приводом в виде отдельный узел. Управляемая колёсная пара может располагаться впереди или сзади. В конструкции подвижного сочленения можно изменить угол относительно вертикальной оси, располагаемой от мотоблока до прицепа.

Основные элементы устройства представлены:

  • лестничной или хребтовой рамой;
  • мостовой, осевой, портальной или поворотной подвеской;
  • при наличии заднего расположения адаптера применяется портал навесного оборудования;
  • при наличии переднего расположения применяется портал мотоблока или крепление отвала;
  • рабочим местом для водителя;
  • рулевым управлением при жесткой сцепке.

Размеры, устройство и чертежи

Габариты, размеры и технические характеристики варьируются в зависимости от типа конструкции. Адаптер с рулевым управлением имеет рамную конструкцию, рулевое управление, колесную пару, водительское сиденье, педали на газ и тормоз, а также сцепление. Размеры дорожного просвета — порядка 350 мм, колесной колеи — 600 мм. Средняя скорость — до 15 км/ч. Показатели общего веса — 105 кг.

Этапы изготовления

Поэтапная технология самостоятельного изготовления конструкции следующая:

самостоятельно разрабатывается кинематическая схема. Допускается использовать уже готовые варианты, которые адаптируются под конкретные цели. Обязательным условием является обеспечение максимального равновесия создаваемой конструкции;
изготавливается основная рама на основе вилки с втулкой, что позволит прицепу свободно поворачиваться;
изготавливается кузов на основе листовой стали. Допускается приобретение подходящего по размерам и форме заводского изделия

Внимание нудно уделить бортам, высота которых должна быть не меньше 30-40 см;
выполнение фиксации сидения с расстоянием в 75-85 см от передней части рамы;
монтаж. Для присоединения часто используется шестигранная труба.

На заключительном этапе самостоятельного изготовления в обязательном порядке выполнятся тестирование выполненной конструкции, что позволит обнаружить и исправить все недоработки и недочёты. Рекомендуется осуществить окрашивание всех металлических деталей с целью защиты от ржавчины.

Как сделать адаптер к мотоблоку своими руками?


Самодельный адаптер для мотоблока не потребует от Вас особых финансовых и материальных затрат или специфических знаний. Достаточно будет продумать чертежи и размеры, обзавестись кое-какими материалами и соответствующим набором инструментов. Необходимый минимум приспособлений для самостоятельной сборки адаптера к мотоблоку выглядит следующим образом:

  • уголки металлические;
  • металлопрофиль квадратный;
  • 2 колеса подходящего размера;
  • сварка;
  • плотные листы металла (для опоры под ноги);
  • мелкий ручной инструмент (отвертка, пила, рулетка и т. д.).

Общее представление о том, как должен выглядеть адаптер, мы уже привели в начале статьи. Теперь подробнее об остальных основных элементах его конструкции.

  1. Рама. Основная составляющая будущего оборудования. Конструкция некоторых адаптеров предусматривает объединение с мотоблоком в одно целое, но такой адаптер требует перестройки и самого мотоблока (понадобится новая подставка для двигателя).
  2. Подвеска.
  3. Сцепка. Обеспечивает устойчивость и надежность всей конструкции. Следует учесть вид сцепного устройства зависимо от вида адаптера. Если адаптер будет с рулем – сцепка должна быть жесткой. При подвижном сочленении сцепка должна быть поворотной, на горизонтальном шарнире.
  4. Сидение. Создается или подбирается готовое изделие исходя из предпочтений конструктора.
  5. Система управления. Уместна при наличии жесткой сцепки. Также можно сварить самостоятельно или купить.

На чертежах ниже подробно представлено размеры конструкции адаптера, а также его основных связующих узлов.

Схема и устройство адаптера к мотоблоку

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

https://youtube.com/watch?v=c9649IKGpPI

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.

Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.
