Что можно сделать из цепи от бензопилы

Дополнительные аспекты

Инструменты и материалы:

Устройство стола для пилы.

  • уголок металлической;
  • сварочный аппарат;
  • рулетка.

При установке необходимо пристально глядеть и за направлением вращения фрезы, т.к. верхняя толика всегда должна быть ориентирована от рабочего, нижняя — к ногам. О том, как с болгарки сделать электропилу на данный момент сказано немало. Мы же коснемся самого распространенного способа, для которого у вас обязательно должны быть такие исходные. Как из бензопилы сделать лодочный мотор мы остановимся на том, как сделать приставку с гребным винтом, в этом нам поможет t.alex69. Если сделать по другому, то при работе не выручат даже наилучшие защитные очки, но при правильном подходе ничто не помешает обмести щеткой ноги. Для переделок обычно употребляются 3-зубые фрезы.

Часто гнуть листовую сталь по любым причинам не выходит (время, лень, отсутствие нужной подготовки либо плоскогубцев), потому можно пользоваться железным уголком. Отрезается 35 см уголка, после этого приваривается к рабочей поверхности таким макаром, чтоб фреза при разрыве не имела способности задеть мастера. Но здесь необходимо соблюсти четкий расчет, который дозволит избежать соприкосновения защитной конструкции и обрабатываемой древесной породы.

Post Views: 0

Циркулярные электропилы – крайне необходимые инструменты для домашнего хозяйства. Благодаря своим техническим и функциональным свойствам без них сегодня не обходится ни одно мебельное производство или столярный цех. Да и в частных домовладениях найдется множество задач, которые целесообразнее будет решить с их участием. Единственное, чем сегодня ограничивается их эксплуатация, это стоимость, которая с каждым годом растет, как и потребность в них человека. Одним из способов преодолеть этот барьер и обзавестись таким универсальным помощников считается сборка самодельной дисковой пилы,

Учитывая нагрузку и продолжительность рабочего цикла электропил, для их домашнего производства потребуется не менее надежный базовый электроприбор. Народные умельцы советуют в качестве него использовать болгарку или углошлифовальную машинку, которая есть практически у каждого. Ее тягового потенциала будет достаточно для распиловки леса, распускания брусьев на рейки и других задач, которые ставит перед ней большинство пользователей. Рассмотрим несколько способов, как из болгарки сделать электропилу в домашних условиях.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

  • рамы;
  • двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
  • подвески, имеющей амортизатор;
  • руля;
  • пассажирского сиденья;
  • лыж либо гусениц;
  • системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Особенности домашнего ремонта

Многие опытные пользователи предпочитают ремонтировать цепи своими руками. Успех выполненной работы определяется наличием специальных навыков и инструмента, знанием конструкционных особенностей моделей разного назначения.

В частности, не создает трудностей демонтаж и сборка износостойких аналогов. Твердосплавный состав наносится только на режущие кромки пильных звеньев. Что касается соединительных элементов и заклепок, то для их производства применяется стандартный металл.

С большим или меньшим успехом заклепать цепь бензопилы можно в домашних, а при наличии нужного инструмента, даже полевых условиях

Следует иметь в виду, что во время последующей эксплуатации самостоятельно восстановленной гарнитуры следует соблюдать особую осторожность. При первом удобном случае, желательно отремонтированное соединение в стационаре

Как установить пильную цепь и шину

Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.

Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.

Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.

Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.

В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз

Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать. Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.

Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.

Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.

Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.

Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.

Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!

Почему цепочка летит, выясните причины

Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.

Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.

Сборка машины для картинга и багги

Картинг – это гонки на небольших автомобилях (картах), не имеющих кузова, упругой подвески у колес. Такая машина предназначена для езды по ровному асфальтированному покрытию, где она способна развивать достаточно большую скорость.

В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей:

  • колес;
  • рулевого узла;
  • каркаса;
  • тормозной и управляющей систем.

Следующий видеоролик содержит детальный обзор возможного варианты самодельного картинга.

Багги конструктивно и по назначению схожи с картом, но у них есть подвеска. Такая особенность позволяет более удобно ездить по пересеченной местности (бездорожью).

Самостоятельная сборка багги аналогична изготовлению карта (кроме подвески) и выполняется в такой последовательности:

  • сваривают раму;
  • изготавливают подвеску, например, торсионного типа;
  • делают детали рулевого управления;
  • собирают подвеску;
  • монтируют руль и тяги;
  • прикрепляют колеса;
  • ставят тормоз;
  • устанавливают кресло;
  • закрепляют двигатель.

Для передачи вращения от мотора колесу используют цепь или ремень. Соответственно этому устанавливают звездочки либо шкивы. Чтобы автомобиль работал тише, усовершенствуют существующий глушитель бензиновой пилы либо делают новый. Встречаются варианты самодельных машин, способных развивать скорость более 40 км/ч, поэтому ездить нужно аккуратно, чтобы не попасть в аварию.

Самоделки для заточки цепи

Перед началом проведения работ бензоинструментом нужно подточить режущие элементы. Перед тем, как приступать к заточке бензопил своими руками, нужно определить конструкцию режущих кромок. Режущие кромки цепей имеют боковую и скошенную форму (чизельный или чипперный). От этого зависит угол расположения напильника во время заточки.

Конструкция звеньев на бензопилах

Самый простой способ заточить зубья на электро или бензопиле — это применение напильников, которыми комплектуются инструменты. Такие напильники можно также купить в специализированном магазине по продаже бензоинструмента. Если необходимо ежедневно затачивать по несколько цепей, то целесообразно воспользоваться болгаркой или специальным станком.

Это интересно! При работе болгаркой для заточки немаловажно использовать регулятор напряжения, при помощи которого можно снизить количество оборотов

Как убрать звено без применения станка

Есть несколько способов убрать заклепки.

  1. Сточить при помощи наждака. Работу проводить аккуратно, стараясь не повредить соседнее, целое звено.
  2. Сточить при помощи болгарки.
  3. Срубить зубилом. Для этого цепь необходимо зажать в тиски за направляющие, таким образом, что бы иметь возможность рубить заклепки на соединительном звене.

После того, как головки заклепок сточены или срублены, для разъединения звена необходимо провести следующие действия. Установить между пластин соединительной звенки бородок и резким движением ударить по нему молотком. Пластинки должны соскочить с тела заклепки, которое проходит сквозь них.

Теперь разберемся, как склепать обратно.

Какие бывают цепи для бензопил?

Сегодня рынок переполнен множеством разновидностей пильных элементов. Они делятся по своим характеристикам и делятся на несколько категорий.

По типу направления распиловки различают такие виды деталей:

  • поперечные – пильная гарнитура этого типа отличается эффектом сглаживания вибрации и снижения нагрузки на двигатель инструмента. Это делает использование пилы более простым и удобным;
  • продольные – детали этого типа выделяются высокой производительностью.

Еще одна важная характеристика – это шаг цепи бензопилы.

По этому фактору пильная гарнитуры делится на такие виды:

  • 0,25 или 1/4 » – этими деталями оборудуются одноручные бытовые пилы;
  • 0,325 или 3/8 » – элементами с этим шагом чаще всего комплектуются полупрофессиональные инструменты;
  • 0,404 или 3/4 » – такие детали подходят для использования по бетону или по газобетону.


Как правило, от шага напрямую зависит производительность гарнитуры.

Третья характеристика  – толщина хвостовиков. Чтобы установить элемент, нужно, чтобы этот параметр совпадал с размерами пазов в шине инструмента. Таким образом, гарнитура будет прочно фиксироваться на шине, а риск ее случайного соскальзывания будет сведен к минимуму.

В продаже встречаются следующие виды деталей:

  • цепи, толщина хвостовиков которых равна 1,1 мм – эти детали используются для работы с бытовыми инструментами;
  • элементы, толщина хвостовиков которых равна 1,3 мм – гарнитура этого типа используется для оснащения полупрофессиональных бензопил;
  • изделия, толщина хвостовиков которых равна 1,5 мм – используются для регулярного оборудования небольших, но мощных бытовых инструментов;
  • детали, толщина хвостовиков которых составляет от 1,6 до 2 мм – эта гарнитура монтируется только на мощные промышленный пилы.


Многие эксперты также делят рабочие органы по возможности их установки на бензопилы с функцией самостоятельной заточки. Исходя из этого свойства в продаже также может встречаться самозатачивающаяся гарнитура или цепь, которую нужно затачивать вручную.

Укорачивание цепи своими руками

Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.

Какие инструменты понадобятся для ремонта в домашних условиях?

Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:

  • тиски;
  • болгарка;
  • молоток;
  • зубило;
  • надфиль;
  • бородок;
  • плоскогубцы или пассажи.

Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.

Удаление заклепок

Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:

Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком. Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь

Работу нужно проводить осторожно, периодически смачивая область водой. После зажатия цепи в тисках за направляющие срубить клепки зубилом

Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.

Соединение звеньев

Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:

  • Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
  • Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
  • Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.

После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.

Как правильно одеть и натянуть цепь?

Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм

Снять защитный кожух с бензопилы, осторожно надеть ее на шину

В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

  1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
  2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
  3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
  4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
  5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Убираем заклепки

Для разъединения потребуются усилия: для производства заклепок употребляется высококачественная сталь, форма у их – геометрическая.

Принципиально! Отличительная особенность внутренней заклепки – больший радиус. Конкретно это утолщение создано для поворота звена, а роль наружных частей заклепок – соединительная.

Для удаления заклепки нужно:

  • Зафиксировать цепь в тисках.
  • Сточить выступающую часть, зачем употребляется надфиль по другому ратфиль.

Принципиально! Стачивать звено необходимо с 2-ух сторон, при всем этом следует удерживаться от повреждения боковых частей звеньев.

Заклепки выбиваются, для какой цели воспользуйтесь бородком. Боковые части в этом случае немного отгибаются.

Видео что же на самом деле, как своими руками укоротить цепь бензопилы.

Как можно укоротить цепь на бензопиле.

После разъединения детали не стоит избавляться от удаленной заклепки. Вполне возможно, что замена ей никогда не будет найдена. Купить заклепку практически нереально, а вот воспользоваться ею, вполне возможно, придется.

Важно! При разъединении детали обязательно нужно считать направляющие выступы на внутренней стороне цепи и расстояние между ними. Должно быть сочетание между ними и ведущей звездочкой бензопилы. Даже при небольшом отклонении в шаге бензопилы в скором времени опять случится растяжение столь важной детали

Даже при небольшом отклонении в шаге бензопилы в скором времени опять случится растяжение столь важной детали

Генератор электрической энергии с ДВС от бензопилы

Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях. Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.

На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:

  1. бензиновая пила;
  2. передаточный редуктор;
  3. приводной ремень;
  4. планка для натяжения;
  5. электрический генератор;
  6. панель управления;
  7. зажимы;
  8. упор пилы;
  9. крепежная гайка (предназначена для присоединения к раме редуктора);
  10. ведущий шкив.

Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока (например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.

Использование специального оборудования

Опытные мастера рекомендуют использовать профильное оборудование для укорачивания. Это позволяет качественно провести работу, избежать поломки при последующей эксплуатации инструмента.

Пробойник для заклепок

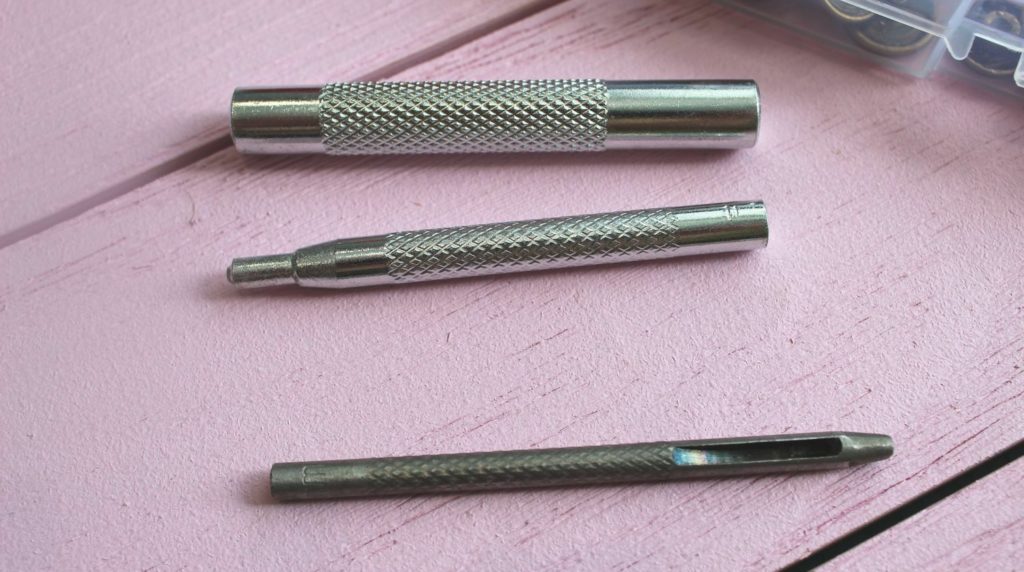

Рисунок 1 – Пробойники для заклепок для бензопилы

Это механическое приспособление, схожее с обычным прессом. В комплектацию входит наковальня, пазы для закрепления пильной гарнитуры с разным шагом зубьев. Для удобства имеются сменные наконечники для выдавливания заклепок. Инструмент предназначен только для разъединения звеньев.

Заклепочно-обкатный станок

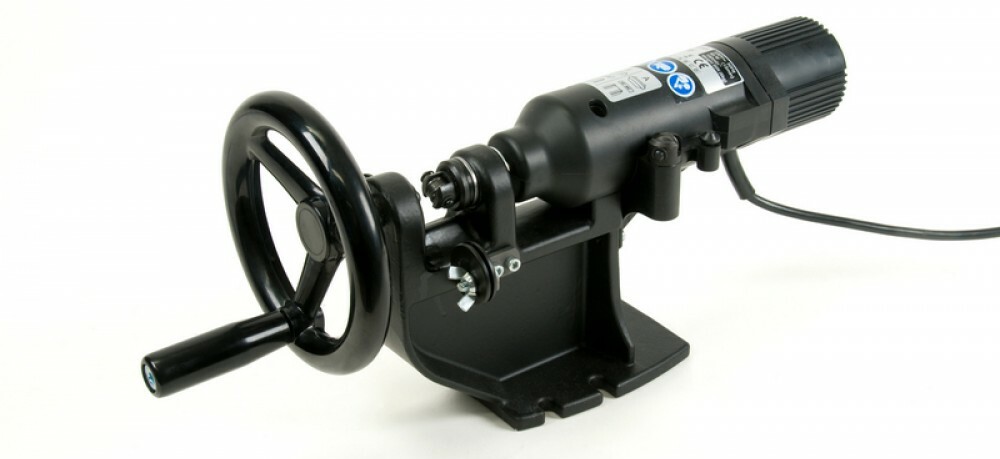

Рисунок 2 – Заклепочно-обкатный станок

Используется вместе с пробойником для заклепки и прокатки пильной цепи с различным шагом. Глубина пропила гарнитуры может варьироваться от 1,1 до 2 мм. В комплектацию входят вращающиеся вставки, наковальни с маркировкой A или B (разница в шаге звеньев).

Механизм работы – пильную цепь с новым звеном и свежими заклепками крепят в направляющие. После этого участок прижимают валиком к встроенной наковальне, запускают двигатель. Во время вращения он прижимает и раздавливает заклепку. Во время процесса требуется медленно закручивать регулировочный винт. Достоинство заклепочно-обкатного станка – по качеству и прочности клепки не отличаются от заводских, выдерживают большую нагрузку.

Поломки системы смазки цепи бензопилы

Существует несколько типичных поломок системы смазывания цепи бензопилы. К ним относится:

  • Отсутствие поступления масла или его поступления в слишком малом количестве;
  • Переизбыток масла, что приводит к его вытеканию.

Прежде, чем рассмотреть, почему на бензопиле не смазывается цепь, нужно тщательно осмотреть и аккуратно промыть каналы подачи масла на шину. Вполне возможно, что именно из-за их засорения цепь не получает необходимого ей количества масла.

Нередко проблема с вытеканием масла кроется в масляном насосе бензопила. Если он неисправен, то не следует сразу же менять весь узел. Очень часто будет достаточно заменить только плунжер. В других случаях сможет помочь регулировка масляного насоса.

Почему бензопила пилит криво – причины и ремонт

Если при работе бензопилой шину с цепью уводит в сторону, то это свидетельствует об одной из нескольких распространенных неисправностей:

  • Зубья цепи заточены неравномерно;
  • Используемая цепь не соответствует параметрам шины;
  • Пильная гарнитура бензопилы поддается сильному износу.

В любом из этих случае первое, что нужно сделать – это заменить цепь. Для этого нужно выбрать деталь, которая будет соответствовать параметрам, указанным в инструкции по эксплуатации инструмента или же воспользоваться нашей таблицей для побора цепей бензопил. Если и после этого бензопила пилит в бок, то нужно осмотреть шину инструмента. При случайном ударе она могла сместиться, и для ремонта потребуется установить деталь так, как указано на изображениях в руководстве по эксплуатации.

Подведём итог

Изготовление оборудования своими руками из старой техники – довольно увлекательное занятие. Приятно дать вторую жизнь устройствам, которые отслужили свой век. Потренировавшись на «Дружбе» или «Урале», можно начать переделывать более новые модели зарубежных фирм. В любом случае это будет стоить намного дешевле, чем приобретать специализированное оборудование заводского производства. При этом домашний мастер бонусом получит и удовлетворение от проделанной работы.

Пилы «Husqvarna» сегодня считаются одними из лучших, наряду с брендом «Stihl»

Надеемся, что сегодняшняя статья была полезна нашему уважаемому читателю. Будем рады, если вы поделитесь своим опытом в изготовлении различных самоделок в обсуждениях ниже – это может помочь начинающим домашним мастерам. Там же можно задать вопросы, если они возникли в процессе прочтения. Команда редакции Seti.guru с удовольствием на них ответит. Пишите, делитесь, спрашивайте. А напоследок, уже по сложившейся доброй традиции, предлагаем посмотреть небольшой, но весьма информативный видеоролик по теме переделок бензопил.
