Как укоротить цепь бензопилы своими руками

Проблемы с шиной

Сегодня часто встречается проблема, связанная с ненадежной фиксацией шины. Она характеризуется следующими особенностями:

  1. Корпус с направляющим элементом закрепляются при помощи болта.
  2. Соединение обеспечивается за счет двух пластин, одна из которых расположены на корпусе, вторая на том, которая предназначена для направления цепи на момент работы.
  3. Звездочка привода и опора шины защищены специальным кожухом, который исключает вероятность повреждения основных элементов.
  4. При ослаблении стопорных болтов рассматриваемый элемент конструкции начинает двигаться и вибрировать на момент работы. Решить подобную проблему можно путем затяжки крепежных элементов.

Другие дефекты решить просто не получится. В большинстве случаев дефекты становятся причиной, по которой приходится приобретать шину и заменять ее.

Устройство натяжителя и принцип работы

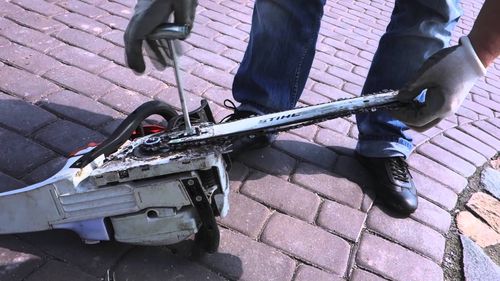

Чтобы натянуть цепь на бензопиле, существует специальное устройство. Сложность конструкции механизма обусловлена стоимостью инструмента и его бюджетной категорией. В недорогих моделях натяжитель цепи на бензопилу представляет собой болт с регулятором, который расположен сбоку.

Производить регулировку можно при помощи отвертки или специального инструмента. Ключ для подтяжки входит в комплект для работы. Он состоит из 2 частей: с одной стороны приспособление, чтобы откручивать гайки, с другой – отвертка шлицевая. Более дорогие модели представлены регулировочным инструментом как рычаг или регулировочный диск.

Какие бывают цепи для бензопил?

Цепные механизмы, которые устанавливаются на современные бензопилы, можно классифицировать по нескольким ключевым факторам:

  • габаритным параметрам, куда входит протяженность и размер отдельных частей цепи;
  • особенностям конструктива;
  • направленности реза;
  • очередности следования пильных звеньев.

В зависимости от того, вдоль или поперек производится распиловка, сейчас выпускается 2 разновидности цепной гарнитуры – поперечные и продольные, различаемые степенью наклона резцов.

Другими не менее важными характеристиками режущей гарнитуры являются:

  • количество звеньев;
  • цепной шаг;
  • глубина реза;
  • толщина хвостика;
  • высота профиля.

Рассмотрим отдельные из них более подробно.

Регулировка натяжения пильной цепи

Профессиональный вальщик никогда не начнёт работу бензопилой, пока не проверит натяжку цепи. Если она будет слабой, гарнитура при движении будет болтаться, соскакивать с шины и вполне может лопнуть. Чрезмерное натяжение также не сулит ничего хорошего – увеличенные нагрузки на двигатель и стремительный износ конструктивных элементов критически снижают рабочий ресурс инструмента.

В большинстве моделей натяжка пильной цепи фиксирует шину. Это значит, что если она будет недостаточной или чрезмерной, шина будет иметь увеличенный люфт, либо её звёздочка окажется зажатой и не сможет двигать гарнитуру.

Процедура натяжки пильной цепи выполняется по следующему алгоритму:

Для этого примерно по середине шины в верхней её части цепь берётся за зубец и вертикально подтягивается. При оптимальном натяжении около трети хвостовика останется в пазу шины, а сама цепь свободно вращается рукой. Если нет, значит она перетянута или ослаблена.

Перед тем, как приступить к ремонту, необходимо убедиться в том, что бензопила выключена и её случайный запуск полностью исключён.

Для этого нужно провернуть цепь рукой вдоль линии рабочего хода. Если гарнитура ослаблена, в нижней части шины вы заметите провис.

Этот узел располагается внутри фиксирующей шину крышки, которая находится возле тормозной муфты. Следует отпустить гайки-фиксаторы и провернуть натяжитель (регулирующий болт ) до достижения нормального качества натяжки при сохранении плавности хода цепи и необходимого шарнирного люфта.

Запрещается менять цепь или выполнять её регулировку в нагретом состоянии. При охлаждении металл сжимается, поэтому отрегулированная таким образом гарнитура может деформировать шину или вывести из строя двигатель.

Если возникла необходимость укорачивания

Часто в условиях работы в лесу или на удаленной стройплощадке у вас будет отсутствовать возможность найти замену растянутой цепи

Приняв во внимание все советы, и убедившись в необходимости именно укорачивания цепи, важно знать последовательность действий и возможные способы замены

Их не так много и зависят от того, сколько звеньев нужно убрать, и в каких условиях будет производиться ремонт.

Это важно знать: цепь бензопилы состоит из резцов и связующих звеньев, которые соединяются клёпками в заводских условиях. Соединять укороченную цепь следует так же, но при помощи самодельных заклепок

Каждое звено (резец и связующие их звенья), имеют по две таких заклепки. При повреждении близстоящих «родных» связующих звеньев, можно воспользоваться элементами от любой другой схожей цепи любого, даже автомобильного, оборудования. Нужно лишь подогнать напильником профиль, в особенности снизу, где он имеет небольшой желоб.

Схема цепи бензопилы

Проще всего взять длинную цепь, в которой без проблем можно удалить несколько сегментов. Так, по крайней мере, появляется возможность использования родных звеньев. Удаляются они с помощью ножовки по металлу, но лучше воспользоваться наждаком.

Первоначально необходимо сточить ненужные клепки, а затем срезать лишний участок. Для этого необходимо поддеть ножом и выбить при помощи самодельной выколотки клепки из ненужных звеньев.

Соединяя новую цепь, приходится производить самодельное клепание звеньев. Сами заклепки можно купить в магазине, но при отсутствии таковых воспользуйтесь стальной проволокой, а лучше коротким болтом с плоской шляпкой. Клепку производят на жестком основании (верстак из металла или тиски). Поочередно продевая сквозь элементы будущих заклепок, молотком развальцуйте их с обратной стороны.

Возможно, Вас также заинтересует статья заточка цепи бензопилы своими руками. О видах и характеристиках современных бензопил можно прочитать здесь.

А в этой статье Вы можете узнать, как отремонтировать бензопилу «Штиль 180».

Укорачивание цепи своими руками

Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.

Какие инструменты понадобятся для ремонта в домашних условиях?

Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:

  • тиски;
  • болгарка;
  • молоток;
  • зубило;
  • надфиль;
  • бородок;
  • плоскогубцы или пассажи.

Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.

Удаление заклепок

Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:

Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком. Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь

Работу нужно проводить осторожно, периодически смачивая область водой. После зажатия цепи в тисках за направляющие срубить клепки зубилом

Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.

Соединение звеньев

Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:

  • Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
  • Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
  • Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.

После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.

Как правильно одеть и натянуть цепь?

Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм

Снять защитный кожух с бензопилы, осторожно надеть ее на шину

В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.

Укорачивание цепи своими руками

Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.

Какие инструменты понадобятся для ремонта в домашних условиях?

Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:

  • тиски;
  • болгарка;
  • молоток;
  • зубило;
  • надфиль;
  • бородок;
  • плоскогубцы или пассажи.

Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.

Удаление заклепок

Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:

Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком. Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь

Работу нужно проводить осторожно, периодически смачивая область водой. После зажатия цепи в тисках за направляющие срубить клепки зубилом. Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа)

При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках

Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.

Соединение звеньев

Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:

  • Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
  • Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
  • Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.

После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.

Как правильно одеть и натянуть цепь?

Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм

Снять защитный кожух с бензопилы, осторожно надеть ее на шину

В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.

Бензопила – устройство, настройки, эксплуатация

Стандартная модель бензопилы для резки древесины состоит из следующих основных элементов:

  • ДВС. Как правило, это 1-цинидровый 2-тактный мотор с воздушной системой охлаждения.
  • Воздушный фильтр. Требует поддержки определенной степени чистоты. В противном случае мотор будет сбоить, снижать обороты и избыточно нагреваться.
  • Стартер. Представляет собой рукоятку с тросом для запуска двигателя.
  • Редуктор. Вращение поршня создает крутящий момент, который передается через набор шестеренок на режущую часть устройства.
  • Система сцепления. Промежуточное звено между редуктором и шиной. Позволяет не глушить двигатель во время остановки цепи.
  • Шина с цепью. Неподвижно закрепляемое съемное основание, по которому с помощью звездочек вращается цепь.
  • Приспособление для натяжения цепи.
  • Тормоз. В автоматическом режиме прекращает вращение цепи при ее повреждении, срыве и закусывании.
  • Устройство смазывания.

Основные рабочие части стандартной модели бензопилы Источник moiinstrumentu.ru Топливом для мотора служит смесь бензина с маслом. Работает пила по классическому принципу карбюраторной схемы – чем сильнее происходит нажатие на акселератор, тем больше бензиново-масляной смеси подается в поршневую систему через карбюратор, и тем больший крутящий момент передает редуктор цепи.

Определить, какая цепь лучше подойдет для конкретных условий применения бензопилы, поможет знание основных ее характеристик. Это прежде всего такие параметры, как:

  1. Типы зубов и соотношение их параметров. Звенья разделяются на 3 вида – рабочие или режущие, соединительные и ведущие.
  2. Профиль. Цепи делятся на низко- и высокопрофильные. В первом случае зубцы располагаются на минимальном расстоянии друг от друга, во втором – на максимальном.
  3. Толщина хвостовика.
  4. Протяженность.

Каждый тип звеньев цепи для бензопилы имеет свое назначение Источник realforest.ru

Ассортимент станков для ремонта пильных цепей

Специальный станок для клепания цепей бензопил входит в перечень рабочего оборудования специализированных мастерских. Предлагаемый ассортимент включает в себя несколько бюджетных и фирменных моделей импортного производства стоимостью от 2000 до 5500 рублей.

Повышенными возможностями и комфортным уровнем работы характеризуются заклепочные станки торговых марок Штиль, Хускварна и Чемпион.

Стоимость универсальных расклепочно-заклепочных станков типа Штиль NG-7 составляет около 18000 рублей. Совершенные в техническом плане устройства обеспечивают высокое качество заклепочных соединений, экономию рабочего времени и материальных средств.

Стоимость же специального варьируется от 2000 до 6000 рублей

Виды цепей велосипеда

Рассмотрим 2 основные разновидности велоцепей:

  • Замочную;
  • Сплошную.

Ее особенность в том, что у нее имеется специальное зажимное приспособление. Снять такую со звезд, равно как и надеть обратно, несложно. Для этого достаточно лишь рассоединить замок.

Определить местонахождение разъемного звена можно при помощи визуального осмотра. Если звенья чистые найти разъем несложно. Как правило, на разъеме выбито клеймо компании-производителя.

Сплошная

Полностью снять такую велоцепь невозможно. Если полностью снять ее со звездочек, она просто повисает на раме. Конечно, по сравнению с вариантом, оснащенным замком, сплошная конструкция менее удобна. Однако, есть и преимущества. Замок может ослабеть, соединительный клещ – потеряться. Звенья расцепляются. Со сплошной цепью таких проблем нет. Если она разорвалась, то это исключительно издержки качества.

Это несложно. Действуйте по алгоритму.

Подденьте зажим отверткой или спицей

Важно при этом не сломать зажим, так как соединить всё обратно без него не получится;
Расцепите звено.. Теперь вы можете свободно снять велоцепь и производить над ней нужные манипуляции: укоротить, почистить или, если она безнадежно повреждена – выбросить

Теперь вы можете свободно снять велоцепь и производить над ней нужные манипуляции: укоротить, почистить или, если она безнадежно повреждена – выбросить.

Для рассоединения сплошной конструкции понадобится специальный инструмент, называемый выжимкой. Пользование этим приспособлением позволит снять звено, не повредив его. Алгоритм следующий.

  • Выберите звено, которое нужно разобрать;
  • Поставьте велоцепь в положение для выпрессовки и запрессовки оси звена, или пина;
  • Закрутите винт и вытащите ось на себя.

Полностью вытаскивать пин не нужно, так как вставить его обратно на место будет нелегко. Манипуляции с выжимкой несколько расшатывают ось. Для повторного расцепления выберите другое звено. Запрессовывайте ось в обратном порядке.

  • Соедините смежные звенья между собой;
  • Вдавите пин при помощи винта.

Как определить степень натяжения

Быстрая проверка натяжения цепи проводится очень просто: необходимо взяться за зубец и потянуть его вверх. Если цепь натянута правильно, то хвост будет погружен в паз шины на 1/3 своей высоты. Превышение данного показателя говорит о чрезмерном натяжении, а уменьшение показателя – о слабом.

При сильном натяжении режущего элемента бензопилы шина начинает нагреваться и стачиваться, повышается нагрузка на двигатель, и он быстро изнашивается. Включать агрегат с ослабленной цепью запрещается, поскольку при распиловке ее может зажать и оборвать, что несет опасность для пользователя агрегата. Цепь может слететь с шины и травмировать конечности, при этом она часто повреждается сама и повреждает шину. Также работа с ослабленным цепным элементом приводит к одностороннему износу шины, после чего аппарат перестает делать ровные резы, и пилу уводит в сторону.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

  1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
  2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
  3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
  4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
  5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Слабые места пильной шины

Главные части шины – тело и паз. Ширина последнего называется зазором. Передняя часть пильных шин изготавливается из стали повышенной прочности. Тело шины также подвергается закалке.

Устройство пильной шины

В настоящее время в продаже встречаются различные типы пильных шин, которые различаются по:

  • длине и ширине тела;
  • величине зазора;
  • наличие насадки повышенной прочности на передней части;
  • наличию и типу ведомой звёздочки, скрытой в передней части тела шины.

Различные типы пильных шин

Форма хвостовика и расположение технологических отверстий в шинах для большинства любительских и профессиональных бензопил являются стандартными, но конструктивно их можно разделить на открытые и закрытые. Очевидно, что первые уступают надёжностью крепления к корпусу вторым, т.е. на кожух шины и болтовое соединение приходятся повышенные нагрузки. Также нужно следить за целостностью зубьев звёздочки – при затуплении или сколе она довольно быстро приведет в негодность ведущие звенья цепи.

Параметры и варианты исполнения бензопильных шин и их элементов на фото

Шина бензопилы нуждается в регулярном уходе. После каждого сеанса работы её пазы нужно очищать от грязи и опилок, иначе смазка не будет поступать на цепь. Износ паза шины должен быть равномерным, поэтому время от времени её следует переворачивать. Кроме того, перед началом работы всегда нужно проверять наличие масла на теле цепи и в зазоре.

Проверка работы системы смазки

Больше трёх цепных гарнитур с одной шиной использовать не рекомендуется. В процессе эксплуатации зазор, несмотря на всю прочность металла тела шины, расширяется, что приводит к появлению люфта при движении цепи и её провисанию даже при крайнем переднем положении шины.

Ведомая звёздочка, расположенная в передней части шины, смазывается отдельно. Масло туда, в отличие от остального направляющего паза, не попадает. Она заливается в специальные отверстия в передней части шины, а если звёздочка отсутствует – наносится на носок шины.

Отдельная система смазки носовой звёздочки

Последовательность работ

Работа по укорачиванию цепной гарнитуры должна выполняться очень аккуратно и осторожно. Не забывайте о том, что зубья цепи острые, есть риск получить порез или травму

Наденьте толстые плотные перчатки, затем приступайте к расклепке гарнитуры. Расклепать соединения можно одним их трёх способов.

  • Сточите заклепки, используя наждак. Внимательно контролируйте процесс, чтобы не задеть соседние звенья.
  • Разрежьте места соединений болгаркой. Насадка – заточный круг. При помощи этого инструмента работу можно выполнить оперативно и точно.
  • Рассоедините звенья зубилом с молотком. Этот вариант подойдёт в тех случаях, если под рукой не оказалось электроинструмента, например, в полевых условиях.

После того как вы выбили или сточили заклепку, она должна вытянуться, далее приступайте к разъединению звеньев. Используйте для этой цели бородок. Расположите инструмент между пластинами, рывковым движением ударьте по нему молотком. Пластинки должны выпасть из заклепки. Теперь следует убрать нужное количество звеньев, чтобы добиться подходящей длины цепной гарнитуры.

Самым ответственным этапом укорочения цепи является её заклепывание. От качества выполнения этой задачи зависит работоспособность и безопасность эксплуатации цепной гарнитуры. Для соединения звеньев применяется специальный инструмент – соединитель. Купить его можно в специализированном магазине. При выборе приспособления учтите тип, шаг и профиль цепи.

Соединение элементов осуществляется по такой схеме:

  • наденьте заклепку на соседние зубья;
  • положите изделие на наковальню, чтобы открытая часть была в верхнем положении;
  • наденьте пластинку на заклепку, подбейте молотком;
  • когда пластинка плотно приляжет, увеличьте силу удара, чтобы расплющить заклепку;
  • по такому же алгоритму нужно склепать другое звено.

Клепать нужно аккуратно, чтобы не повредить цепь. Чтобы проверить качество выполнения работы, осмотрите изделие визуально, чтобы не было утолщений и других дефектов. Если всё сделано грамотно, можете надевать цепь на шину и проверять её в работе. Перед запуском двигателя не забудьте отрегулировать натяжение цепной гарнитуры, проверьте, поступает ли смазочный материал в нужном количестве.

Как укоротить цепи на бензопилах самостоятельно

Первоначально нужно прибегнуть к удалению заклепки, что позволит разъединить режущее изделие. Для этого существует несколько способов:

Применение наждака, которым выполняется стачивание заклепок

При помощи наждака выполнить данную процедуру можно быстро, но при этом немаловажно контролировать, чтобы не повредить соседние звенья
Болгарка с заточным кругом, при помощи которой также оперативно разъединяются звенья инструмента
Зубило с молотком. Таким способом пользуются в основном в полевых условиях, когда отсутствует возможность воспользоваться электроинструментом

Как только заклепка будет сточена или выбита, можно разъединять звенья. Делается это при помощи бородка. Он располагается между пластинами, после чего молотком производятся рывковые удары по устройству. Разъединение считается выполненным, когда пластинки выпадут с заклепки. Аналогичным образом осуществляется удаление необходимого количества звеньев, чтобы уменьшить длину цепи.

Как укоротить цепь болгаркой

Процесс заклепывания цепи является самым ответственным, так как от качества данных действий зависит безопасность эксплуатации инструмента. Чтобы соединить соседние звенья, понадобится воспользоваться соединителем. Такие устройства продаются в магазинах специализированной техники

При покупке важно учитывать такие параметры, как тип цепи, ее шаг и профиль

Процесс соединения выглядит так:

  1. Соединительное звено надевается на соседние элементы цепи
  2. Располагается на наковальне так, чтобы открытая часть оказалась сверху
  3. На заклепку надевается верхняя пластинка, и осуществляется легкое подбивание по ней молотком
  4. После плотного прилегания пластинок, нужно увеличить силу удара молотком для расплющивания заклепки
  5. Аналогичные действия проводятся и со второй заклепкой

Это важно! Убедиться в качестве произведенных работ поможет визуальное обнаружение утолщения в выступе.

Соединительное звено

После проведения таковых работ можно надевать цепь на укороченную шину, и проводить дальнейшие работы по распиливанию древесины. Аналогичные действия проводятся в случае, если на инструменте рвется цепь. При этом обязательно отрегулируйте натяжение, и проверьте поступление смазочного масла. После проведения таких работ режущее изделие может прослужить какое-то время, пока не будет приобретено новое изделие. После укорочения цепи рекомендуется проверить глубину паза шины, и при необходимости развернуть ее или заменить в зависимости от состояния.

https://youtube.com/watch?v=18pVtMGPwe8%3F

Как видно, процесс укорочения не представляет ничего сложного. Даже если работы выполняются в лесу, необходимо отнестись к процедуре ответственно, и произвести ее максимально качественно.

Публикации по теме

Заточить цепь на бензопиле разными приспособлениями

Как пилить бензопилами деревья пошаговая инструкция

Бензин с маслом для бензопил — как разбавлять и зачем это делается

Как снять и заменить муфту на бензопиле — ремонт и регулировка

Необходимые инструменты

Известные изготовители бензопил наподобие Чемпиона и Гудлака не советуют производить уменьшение цепей в домашних условиях. Но если у вас есть навыки работы с электроинструментами, то подобные манипуляции осуществить достаточно легко. Для того. чтобы укоротить цепь возьмите следующее:

  • тиски;
  • молоток;
  • надфиль;
  • бородок;
  • плоскогубцы;
  • электрический аппарат для сварки (для некоторых моделей пил он может и не понадобиться).

На видео ниже показаны основные нюансы, на которые необходимо обратить внимание во время укорачивания цепи на пилке

Почему происходит растяжение?

Достаточно часто может возникнуть проблема того, что цепи растягиваются и их необходимо укоротить

Так по какой причине происходит растяжение этого важного элемента пилы:

  • Чаще всего такая неприятность случается из-за того, что сама цепь очень плохого качества. Подделки с тонкого и дешевого материала заполонили отечественный рынок электроинструментов;
  • Но существуют и другие причины растяжения цепей. Одна из них – это некачественная сборка самого механизма пилки. Из-за этого цепь постоянно перегревается и растягивается;

  • Если вы хотите предотвратить укорачивание цепи, то проконтролируйте, чтобы была отрегулирована подача масла на ведомую звездочку. Во время использования пилы следите за тем, чтобы отверстие для смазки механизма не забивалось опилками и мусором. Помимо этого помните, что каждая пила нуждается в регулярном уходе и периодической наладке;
  • В некоторых случая звездочка изнашивается, что приводит к сильному растяжению цепи. Подобная причина происходит по причине пропускания выступов, которые направляю ход движения. В следствии появляется сильное трение, которое провоцирует растягивание.

Бензопила – это необходимая вещь для каждого, у кого есть дачный участок или частный дом. Но если вы хотите, чтобы она прослужила вам как можно дольше, то необходимо периодически проводить поточный ремонт и отладку всех механизмов

Особенное внимание следует уделять растягиванию цепи. Перед использованием желательно внимательно прочитать инструкцию, где описаны основные рекомендации по использованию пилки

Можно ли укорачивать

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Зачем нужна цепь для бензопилы?

Ассортимент режущего инструмента огромен, поэтому необходимо приобретать наилучшие экземпляры для комфортной работы.

Бензопила применяется в строительстве, при заготовке древесины, для благоустройства дачных участков и прилегающих территорий. Это универсальный цепной инструмент, работающий с помощью двухфазного двигателя. Его режущая часть представлена цепью, соединенной в кольцо. Часто для создания округлой формы ее составляют из звеньев, имеющих разную форму. Цепь закрепляется на металлической шине. В большинстве моделей присутствует цепное колесо. Цепь входит в состав комплектующих деталей для непрофессиональных и специальных пил.

Профессиональные бензопилы для распиливания древесины комплектуются цепями с шагом 3/8 и 0,404 дюйма.

Для любительского инструмента используют цепи, имеющие шаг в 0,325 дюйма. Размеры непрофессиональной гусеницы снижают вибрацию, но одновременно уменьшают мощность инструмента.

Высококачественные устройства для распиливания деревянных материалов комплектуются цепями, имеющими шаг 3/8 и 0,404 дюйма.

Поскольку гусеница — режущая часть бензопилы, к ее выбору и установке необходимо подойти со всей ответственностью.

Комплектация и правила использования

Обычно в стандартную комплектацию к бензопиле входит примерно три цепи и две шины. Последнюю желательно переворачивать через каждые 3 часа работы инструмента. По истечению такого же времени большинство производителей пил (Штиль, Хускварна и т.д.) советуют менять цепь. Если следовать таким простым правилам пользования электроинструментами, вы избежите частых поломок и постоянных ремонтов. Но большинство не придерживаются всех рекомендаций, в итоге им требуется относить пилу к мастеру или делать наладку самостоятельно.

После длительного времени эксплуатации необходимо потянуть цепь. Если вы не знаете, как правильно производить подобный ремонт, то лучше обратитесь за помощью к профессионалам. Основной принцип натяжения пыльной цепи показано на фото ниже.

Когда вы замечаете, что это уже не помогает и механизм внутри электропилы не дает необходимой растяжки, следует произвести укорачивание. Если не сделать такую процедуру, то в бензопиле может испортиться ведущая звездочка. Такое сильное растягивание цепи возникает, когда активно пользуются пилкой. Если ее не поменять или не укоротить, то придётся покупать новый инструмент, что значительно дороже.

Как устранить риски приобретения низкокачественной подделки

При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.

С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.

Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.

Соединение звеньев

Если все параметры цепи сочетаются с деталями вашей бензопилы, то можно приступать к соединению звеньев. Соединяем звенья на заклепку, плотно прижав их боковые части. Расклепать выступы уже не получится, так как они сточены заподлицо со звеньями. Придется воспользоваться электросваркой. Электрод для этого необходимо взять наименьшего диаметра.

Определение износа цепи: а — износ зубьев, б — установка дополнительной фиксирующей пластинки на замочное звено.

Сразу приступать к сварке не рекомендуется, так как это очень тонкая работа. Потренируйтесь сначала сделать это на других деталях. Так вы хоть приблизительно поймете, при каком токе необходимо варить и какое время сварки выбрать. Да и электрод станет короче, что позволит произвести сварку более точно. Достаточно ведь очень короткого промежутка времени, чтобы «прихватить» заклепку. После тренировки выполняем сварку заклепки с боковыми частями звена. Остается только сточить надфилем излишки металла с обеих сторон и цепь можно считать готовой к использованию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
