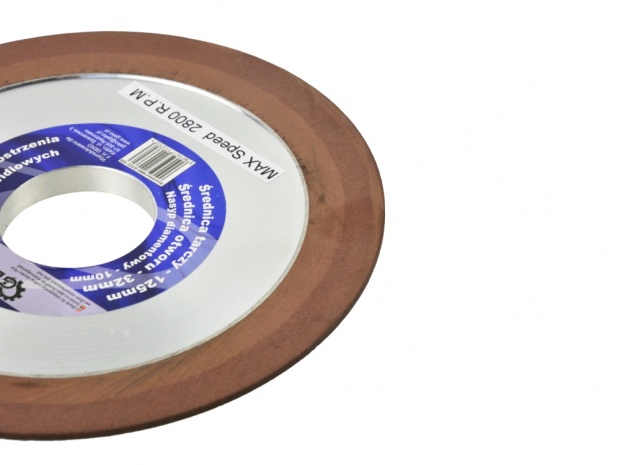

Алмазный диск для заточки пильных дисков

Конструкция алмазных кругов для заточки инструмента

Диски алмазные заточные представляют собой изделия круглой формы с основанием из металла и нанесенным на него покрытием алмазного порошка, который закрепляется на металле связующим веществом, также там присутствует наполнитель.

Марка диска характеризуется:

конфигурацией корпуса и видом материала, из которого он изготовлен;
размером окружности;
величиной концентрации абразивных зерен;
фракцией алмазов;
типом вещества, используемого в качестве связки;
степенью точности;
классом неуравновешенности.

Одним из важных параметров является износостойкость диска.

Корпуса алмазных заточных кругов могут быть изготовлены из стальных заготовок, марок Ст-25, 30, 20 или 3, либо сплавов из алюминия АК-6 или Д-16, либо полимерных материалов. Для некоторых шлифкругов типа А1ПП, АГЦ делают еще хвостовики из стальных У7 и У8 марок.

Что касается применяемых связующих веществ, которые скрепляют алмазные зерна в единую форму, то выпускаются диски на основе:

Связок металлического характера на основе алюминия, меди, цинка или олова. В маркировке таких изделий указывается литера М.
Связок керамических на основе шамота либо стекла, куда добавляют составляющую алюминия. В маркировке здесь будет присутствовать литера К.
Связок на основе органики – это пульвербакелитные и карболитные вещества. Присутствие такой связки обозначают в маркировочном коде литерами КБ.

В качестве наполнителей используют электрокорунд, графитовый порошок, медь, карбид бора и глинозем.

Разновидности станков

Наточить диск для циркулярки без специального оборудования практически невозможно. Для того чтобы существенно упростить задачу, были созданы специальные станки, которые позволяют заточить диски практически любой конфигурации в минимально короткие сроки. Основная классификация предлагаемого оборудования выглядит следующим образом:

https://youtube.com/watch?v=Z4pivLmhAkY

Модели для применения в домашних условиях. Этот вид конструкции более прост в применении, но обладает меньшей производительностью. За счет упрощения станка и снижения его производительности уменьшается и стоимость. Однако можно встретить ситуацию, когда точильное приспособление для применения в домашних условиях обладает и меньшим сроком эксплуатации.
Станки для профессионального применения обладают высокой производительностью и надежностью, но могут возникнуть сложности по их установке в домашних условиях. Кроме этого, существенно повышается стоимость оборудования за счет повышения его производительности, надежности и универсальности.

Вид станков, предназначенный для применения в быту, может работать не более 20 минут. После прохождения этого временного отрезка следует отключить оборудование и дать ему остыть. Модели, предназначенные для профессионального применения, могут работать на протяжении нескольких часов.

Особое внимание следует уделить оснащению рассматриваемого оборудования. По этому показателю выделяют:

Оборудование с абразивными точильными кругами.
Модели со шлифовальной лентой.

Рассмотрим классическую компоновку станка, так как ножовка или другой ручной инструмент не дает должного результата.

Заточка циркулярных пил своими руками – цена вопроса и надежность исполнения

Циркулярная пила (современное наименование – дисковая пила) гораздо более эффективный инструмент в сравнении с сабельными, продольными и цепными. Качество распила и удобство работы не вызывает сомнений. С помощью дисковой пилы можно идеально ровно раскроить заготовку большой площади, производить распилы под разными углами и работать с самыми разными материалами.

Дисковая пила позволяет с одинаковой точностью и качеством производить распил материала как вдоль, так и поперек волокон. Разумеется, получить чистый распил, можно лишь при правильно заточенных зубьях. Циркулярные пилы подразделяются на три категории:

Цельнометаллические
Цельнометаллические с напылением твердых материалов в рабочей зоне
Пилы с напайками зубьев из твердых сплавов

Наличие технологических пазов на пильных дисках очень важно

Любой диск должен быть качественно заточен, а зубья правильно разведены. Затупившиеся зубья ухудшают качество распила, повышают нагрузку на привод и делают работу небезопасной. Кроме того, на дисках, предназначенных для работы с твердыми материалами должны присутствовать технологические пазы. В противном случае при нагреве полотно может деформироваться от расширения металла. Это приведет к опасным вибрациям и ухудшению качества распила.

Диски для заточки инструмента и обдирочные насадки для болгарки

Среди этого типа приспособлений в целях расширения функциональных возможностей болгарки значительно выделяются три вида – витые шарошки, абразивные заточные диски и алмазные обдирочные.

Витые шарошки используют для обдирки металлических и каменных поверхностей – если речь идет о снятии старой краски или капитально засохшего цементного раствора, то лучшего сменного инструмента вряд ли можно найти. Его изготавливают в виде стальных чашечек, по периметру которых устанавливают проволочные щетки. Размер проволоки может быть разным – в зависимости от грубости обработки шарошка может быть снабжена как толстой, так и тонкой проволокой.

Обдирочные насадки для болгарки фото

Абразивные заточные диски. Такие насадки предназначены для грубой обработки металла – с их помощью зачищают сварные швы и затачивают всевозможный режущий инструмент. Как правило, наибольшее распространение такие насадки получили на маленьких болгарках – это связано с удобством в пользовании. От отрезных кругов такую насадку можно отличить по толщине и форме – их внутренняя часть имеет углубление, что позволяет выполнять процесс затачивания плоской частью круга, а толщина не может быть меньше 5мм.

Заточные диски для болгарки фото

Алмазные обдирочные диски. В принципе, они в чем-то схожи с абразивными заточными. Только в отличие от них, обработка алмазным инструментом этого типа может выполняться только периферией диска, на которой размещены режущие грани. В противовес своему заточному собрату обдирочный алмаз не предназначен для работы с металлами, его конек – это обдирка бетонных, каменных и тому подобных материалов. Если речь идет о снятии небольшого участка цементной стяжки, то придумать что-либо лучше, чем этот алмаз, не получится.

Диски для болгарки фото

В общем, так или иначе, а диски для болгарки позволяют значительно увеличить функционал угловой шлифовальной машины. В современном строительстве и других сферах жизни найти какую-либо отрасль, где не используется болгарка, очень трудно – совместно с огромным количеством всевозможных насадок она является поистине универсальным инструментом.

Для высококачественной шлифовки металла мало приобрести углошлифовальную машинку (УШМ), следует еще правильно выбрать диск. Посредством разнообразных насадок для углошлифамашины можно разрезать, очищать и шлифовать металл и иные материалы. Среди многообразия кругов по металлу для УШМ сделать верный выбор бывает сложно даже специалисту. Сориентироваться в видах расходных материалов и принципах работы с ними позволит эта публикация.

Что и чем затачивать

Какие алмазные круги необходимы вам, как уже обозначалось, зависит от того, с каким материалом вам предстоит работать. Также, от материала зависит, каким способом будет производиться заточка, сухим или мокрым, то есть с использованием в виде охладителя воды. Самым популярным считается круг формы тарелки со средней зернистостью.

Лучший алмазный круг для заточки резцов токарных – тип круга чашка. Но, кроме самого круга, для качественной обработки резцов так же понадобится дополнительное приспособление в виде расточного станка. Такое оборудование может использоваться для многих нужд. На них можно затачивать, обрабатывать поверхности, придавать нужную форму торцам, проводить операции с резьбой.

Термины, определяющие функцию пильного диска

Пильные диски отличаются количеством зубьев и конфигурацией. Существуют лезвия:

монолитные или цельные;
с твердым напылением в рабочей зоне;
с напаянными твердосплавными пластинами;
без зубьев, такие как непрерывный обод;
с широкими и тонкими выступами;
с отрицательными и положительными передними углами;
универсальные диски.

Такое разнообразие сбивает с толку при выборе нужного диска. Будем разбираться.

Количество зубьев

Диски с меньшим количеством зубьев делают грубый срез. Преимущество меньшего количества — высокая скорость резки. Для строительных работ достаточно 24-зубного диска диаметра 180 мм. Тонкое лезвие с прорезью подойдет при резке лиственных пород и обрезке, где требуется чистая кромка. Для дисковой пилы 180-190 мм, лезвие с 40 зубцами или выше обеспечит чистую резку.

Эффективность удаления опилок

Положение зуба, когда он направлен вниз к поверхности древесины и образует положительный угол, приводит к быстрому, но грубому пилению. Между ними большой зазор и углубление, что способствует лучшему очищению опилок. На фото Положительный угол наклона зуба. Отрицательный угол зуба режет менее агрессивно, не так быстро удаляют меньше отходов, но срез получается более гладким. На диске угол обозначается: 5 neg — 5 градусов отрицательный, 10 pos — положительный 10 градусов.

Виды зубьев по форме и углу заточки

Этот отличительный фактор пильного диска — угол зубца поперек или перпендикулярно вращению лезвия. Чем выше угол скоса, тем чище и ровнее срез. Некоторые лезвия имеют очень большие углы скоса для резки композитного материала, такого как пластик или другие, подверженные разрыву/сколу при выходе зуба. Скосы бывают плоскими (без угла), чередующимися, сильно чередующимися или с другой конфигурацией, которую обсудим ниже.

Разводка

Это ширина зуба в его самой широкой точке и, следовательно, ширина реза. Если она больше чем толщина зуба, то разводка нормальная. В противном случае разводку выполняют специалисты, используя следующие способы:

1 через 2 зуба разводят в противоположную сторону;
каждый зуб поочередно разводят в разные стороны на одинаковые расстояния от плоскости диска;
также, но расстояния с разными отклонениями в пределах 0,3- 0,7 мм.

Тонкий пропил вызывает меньшее сопротивление при резании и поэтому лучше приспособлен для маломощных пил. Изначально тонкие диски вибрировали или колебались, создавая проблемы при резке древесины. Новая технология лезвий с конструкцией, уменьшающей вибрацию, внесла некоторые улучшения в сегмент лезвий с тонким пропилом, что увеличило спрос для пользователей беспроводных дисковых пил.

Алмазные фрезы и чашки

Инструмент применяют для шлифовки и полировки бетонных поверхностей, твердых пород дерева, при обдирке камня. Рынок представляет алмазные фрезы удлиненной формы и объемные конструкции — в виде чаши.

Первый тип принято называть торцевыми алмазными фрезами. Наиболее эффективный способ использования абразивных изделий удлиненной формы — для получения криволинейных поверхностей в твердых и плотных структурах.

Особенность алмазных чаш — фрезы направлены в одну сторону. Инструмент применяют для полировки заготовок сложной формы (трапециевидных изделий). По конструкции различают одно и двухрядные алмазные чашки. Вторую категорию инструмента выбирают для серийного производства. Двухрядная оснастка повышает скорость обработки деталей.

С учетом особенностей материалов, выпускают алмазные фрезы и чашки для обработки гранита, бетона, мрамора, песчаника и других структур. Есть инструмент для установки в угловые, дисковые плоскошлифовальные станки, специализированные агрегаты. Например, алмазная оснастка для мозаично-шлифовальных машин.

С помощью пальчиковых фрез обрабатывают труднодоступные места. Как вариант, внешний контур и углубления, расположенные в разных плоскостях. Примеры использования алмазных фрез пальчикового типа: шлифовка и полировка резьбы, пазов, канавок, уступов.

Виды зернистости в зависимости от вида обработки

Под зернистостью понимают размер основной массы зерен среди общего количества алмазных частиц в абразиве. Размер зерна обычно определяется тремя параметрами: высотой, шириной и толщиной, но на практике за основу берут ширину. Чистота обработки поверхности материала зависит от степени зернистости круга для заточки. Также этот параметр влияет на оперативность проведения работ, количество металла, который можно удалить за один проход инструмента по заготовке и изнашиваемость рабочей области алмазного диска для заточки. Согласно нормам стандартизации международного уровня FEPA маркировка алмазного заточного инструмента должна содержать код зернистости: сочетание литеры F и определенного числа за ним. Возрастание числа указывает на присутствие в абразиве более мелких зерен. Чтобы правильно подобрать круг для заточки, нужно знать марку материала, какую необходимо получить в итоге шероховатость, допустимый припуск.

Между размером зерна в абразиве и чистотой поверхности металла после обработки существует обратно пропорциональная зависимость. Поэтому для финишных работ применяют заточные круги с самыми маленькими алмазными зернами.

По размеру фракции зерна его можно отнести к тому или другому типу зернистости:

100/80 – мелкие алмазные зерна. С их применением выполняют окончательную доводку тонких лезвий, заточку металлообрабатывающих резцов, операции финишной шлифовки.
125/100 – средние алмазные зерна. Заточка изделий до состояния необходимой остроты.
160/125 – крупные.
200/160 – очень крупные алмазные зерна. Абразивы подходят для выравнивания поверхности режущего инструмента.

Как сделать самодельное приспособление для заточки?

В качестве инструкции для изготовления приспособления для заточки циркулярных пил мы представим перечень конструктивных элементов, чертежи с их размещением и штатным местом в устройстве.

Устройство должно включать следующие конструктивные элементы.

Электродвигатель, который закрепляется на подставке таким образом, чтобы на его вал можно было смонтировать шлифовальный диск (альтернативой может стать УШМ).
Подставка, позволяющая подавать резцы к шлифовальной поверхности в одной плоскости и на одной оси.
Регулировочные винты для оснащения площадки возможностью изменять параметры угла наклона в вертикальной и горизонтальной оси.
Фиксаторы для закрепления полотна циркулярки и площадки, на которой оно размещено.
Устройство для подачи двигателя вперед-назад.
Защитный кожух для вращающихся элементов двигателя.

В статье рассмотрели все, что может пригодиться для заточки диска дисковой пилы, этих данных вполне достаточно, чтобы провести процедуру своими руками и получить хороший результат. Если, вы уверены в своих силах, то дерзайте, пробуйте, точите, желательно в первый раз потренироваться на старом диске. В противном случае, обратитесь в мастерскую, в ней наточат диск быстро и качественно, на специальном оборудовании, за умеренную плату.

Заточка циркулярных пил

Материалы и инструменты:

Диски круглых пил.

диск пилы;
напильник;
алмазный надфиль;
маркер;
тонкие деревянные брусочки;
тиски;
разводка;
разводной ключ.

Как заточить циркулярную пилу с диском? Дисковую пилу необходимо затачивать с задней поверхности, если работают в положении полотна, которое повернуто к дереву. Передняя поверхность, которая находит на материал при распиле, остается в неизменном положении.

Выполнять точение диска можно в станке. Можно вытащить полотно из него. Если точение выполняется в устройстве, то нужно вынуть вилку из электрической розетки, чтобы предотвратить случайное включение прибора. Нужно подклинить изделие, положив под него с обеих сторон тонкие брусочки и придавить их к зубьям.

Надо пометить маркером элемент, с которого начинают выполнять точение

При точении надо соблюдать осторожность и прилагать максимум внимания. Точение выполняют при помощи напильника или алмазного надфиля

Необходимо запомнить количество движений и прилагаемых усилий при точении первого зуба. Такие же усилия нужно прилагать при точении остальных деталей. Если полотно сняли со станка, нужно зажать его в тисках, затем таким же образом заточить каждый зуб. Затем полотно устанавливают обратно в устройство.

Выполняют проверку распила на образце. Если при работе возникает шум или подача материала неровная, нужно проверить высоту зубьев. Для этого надо поднести к режущему краю маркер. Затем надо медленно повернуть рукой полотно на 1 оборот в сторону, противоположную направлению вращения. При этом на каждом зубе появится метка. При осмотре можно выяснить какие элементы выше остальных. Если разница оказалась значительной, нужно аккуратно уменьшить высоту элементов.

Краткий обзор алмазных кругов для заточки

При обработке нужного продукта выбирается конкретный абразивный инструмент, при этом обязательно учитывается форма и материал обрабатываемой детали, а также другие особенности. Работа выполняется мокрым способом с использованием охлаждающей жидкости или сухим. Подобный диск с применением охлаждения может выполнять работы по обеим поверхностям резцов, разверток, протяжек и т. д.

Твердосплавные инструменты после заточки алмазными дисками благодаря точному и качественному выполнению работ способствуют увеличению производительности оборудования.

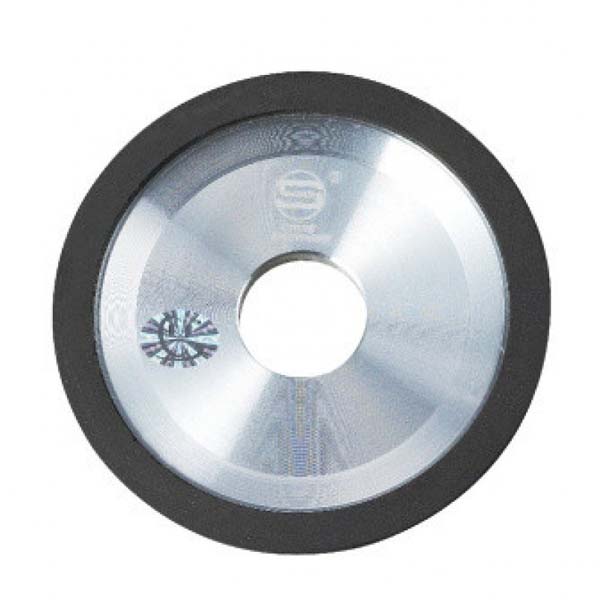

Заточка чашечным алмазным кругом

Круг алмазный чашечный – прибор, который годится для заточки и конечной отделки изделий из твердых сплавов. Используется для шлифовки деталей из материалов, слабо поддающихся механической обработке. Кроме всего прочего, применяют при работе с твердыми неметаллическими поверхностями (керамика, камень, стекло). Точильный круг, выполненный в виде чашки, используют при заточке резцов, ножей и напайками.

Диск алмазный тарельчатый часто применяют для удаления лакокрасочного покрытия с деталей, кроме того, используют для обработки металла (чугун, сталь), хорошо он себя зарекомендовал при работе с изделиями из художественного стекла. Применение такого типа алмазного круга для заточки позволяет снизить трудоемкость в два раза в сравнении с использованием обычного шлифовального изделия.

Такой продукт, изготовленный в виде тарелки (благодаря небольшой глубине), с успехом используется при заточке пил имеющих твердосплавные напайки.

Прямой профиль – это круг для заточки, изготовленный в форме плоского диска имеющий в торце алмазный абразивный слой. Используют для обработки металлических поверхностей, где требуется получить выдержанную плоскость.

Алмазный заточной круг, как инструмент применяют не только для заточки, используют также и для доработки материалов плохо, поддающихся обработке. Им выполняют работы по шлифовке твердосплавных деталей. Практическое применение такого продукта экономически выгодно т. к. при этом снижается трудоемкость и значительно увеличивается производительность.

Например, круг 12а2 45 с алмазным слоем изготавливают чашечной или тарельчатой формы используется для металлообработки многолезвийных твердосплавных инструментов с прямым и спиральным зубом, резцов, протяжек, сверл и т. п. Это же изделие применяется для шлифовки поверхностей в автомобилестроении, строительной, электронной и других отраслях.

А продукт 1а1 выполнен в форме прямого профиля, сфера применения достаточно обширна, он необходим там, где нужна обработка цилиндрических, плоских и конических поверхностей. Он незаменим при отделке конических и цилиндрических отверстий. Практикуют использование в штампах из твердых сплавов при обработке шлиц и пазов. И, конечно же, применяют при заточке и доводке резцов, сверл, фрез и т. д.

Разновидности

Смотреть галерею

Основная классификация предусматривает разделение алмазных элементов по форме. Как уже упоминалось, наибольшее распространение получили чашеобразные и плоские дисковые точила, которые применяются специально для твердотельных режущих и пильных деталей. Есть и пограничная разновидность, представленная кругами в виде тарелки. Можно сказать, это универсальный алмазный круг, который подходит для широкого спектра заточных операций. Если же планируется целенаправленная обработка с определенными параметрами, то следует выбирать абразив не только по форме, но и по техническим характеристикам.
