Как изготавливают диск для циркулярной пилы?

Пильным диском называют оснастку для циркулярной пилы, которая используется для пропила заготовок из разных материалов.

Основным материалом для изготовления является хромованадиевая сталь или быстрорежущая. В состав металла инструмента добавляют молибден и вольфрам, которые придают необходимую прочность. Маркируются такие диски CV или HSS.

Отрезной по металлу

Такой металл не отличается хрупкостью, но есть и более твердосплавные материалы, на которых стоит маркировка ТС. Конструкция таких дисков больше половины состоит из хромованадиевой стали, зубья изготавливаются из карбида вольфрама.

В процессе изготовления деталей их напаивают на основную часть диска. Такой диск для циркулярки прослужит в десять раз дольше, чем обычный стальной.

Есть диски для циркулярной пилы с алмазными сегментами, которые прикрепляют к основной части с помощью лазерной сварки.

Отличаются такие изделия высокой прочностью и возможностью использовать их для резки прочных материалов, к примеру, бетона или натурального камня.

У разных моделей инструмента отличаются по форме, длине, углу наклона и типу разводки зубья.

Чаще всего используются следующие виды зубьев:

1. Трапецевидные
2. Разведенные
3. Разнонаправленные
4. С прямобочным профилем

Визуальный осмотр полотна

Для сравнения будут показаны несколько дисков, которые отличаются по внешнему виду.

Выбор дисков для проверки

Проверка плоскостности пильного диска

Металлической линейкой проверяют геометрическую ровность диска. Для этого линейку прикладывают между зубьями со стороны маркировки диска и смотрят просветы.

Проверка диска со стороны маркировки

Затем линейку
прикладывают с обратной стороны диска и тоже выявляют просветы.

Проверка диска с обратной стороны

Если диск ровный, то
металлическая линейка плотно ложится на полотно и просветов не будет.

Осмотр зубьев

Зубья диска имеют твердосплавную
напайку. Геометрия зубьев должна быть правильной. У некачественного диска зубья
идут вразнобой и имеют разные углы наклона. Это видно при внимательном
рассмотрении каждого зуба.

Осмотр состояния зубьев

Осмотр напаек

Высокотемпературной
пайкой к диску крепят режущие пластины. Напайки бывают разных геометрических
форм: скошенные, прямые, конические, трапециевидные. На диске все напайки
должны быть одинаковой величины и одной геометрической формы.

Осмотр напаек

Если сравнивать два
диска: дорогой брендовый и дешёвый китайский, то у брендового диска размер
напаек больше. Такой диск рассчитан на 10‒12 заточек, а диск с маленькими
напайками больше 5 раз заточить невозможно.

Сравнение напаек дисков

Качество распилов у выбранных
дисков одинаковое. Однако лучше иметь диск с большими напайками, который
выдерживает большие нагрузки и многократные заточки.

Проверка толщины полотна

Стальное полотно диска
бывает тонким или толстым. Его изготавливают лазерной порезкой. Для снижения
шума и вибраций на полотне диска делают компенсационные прорези. У качественных
дисков предусмотрены волнообразные расширения.

Если тонкий диск гнётся
под давлением рук, то толстый диск согнуть невозможно.

Проверка полотна под
давлением рук.

Толстыми дисками
пользуются, когда надо сделать ровный пропил мощной пилой. Для аккумуляторной
циркулярной пилы покупают тонкие и более дешёвые диски.

Проверка углов заточки зубьев

У зубьев много углов,
но основным считают передний угол наклона. Он бывает положительным или
отрицательным.

Углы заточки зубьев

От переднего угла диска
зависят возможности диска:

• продольный распил — 15‒25 градусов;
• поперечный распил — 5‒10 градусов;
• универсальное применение — 15 градусов.

Ламинированные
поверхности, пластик и алюминий распиливают дисками с отрицательным углом. Древесину распиливают дисками, имеющими положительный угол
заточки.

Диск с положительным углом заточки

Продольную распиловку
выполняют дисками, у которых угол заточки положительный и небольшое количество
зубьев. Если угол заточки 18‒25 градусов, то распиловка произойдёт быстро, но с
невысоким качеством.

Диск для продольной распиловки

Как правило, распилы древесины вдоль и поперёк производят универсальным вариантом пильного диска для циркулярной пилы, например, с углом заточки 15 градусов.

Универсальный диск

Выбор по количеству зубьев

Пильные диски различают
по количеству зубьев. Считают, что если зубьев от 10 до 40, то это малое
количество зубьев. От 40 до 80 — это средняя величина зубьев, а от 80 до 90 —
это большое количество зубьев.

Грубый пропил
получается диском с 16‒24 зубьями.

Диск с 16 зубьями.

Когда нужен гладкий
распил, то выбирают диск 36‒48 зубьев.

Диск с 48 зубьями

Оценка остроты зубьев

Опытные пользователи
всегда контролируют состояние зубьев. Диск с тупыми зубьями плохо пилит,
греется, на древесине остаются следы от распила.

Проверку проводят
пальцами. Когда диск острый, то зубья цепляют кожу и чувствуется лёгкое
покалывание. У тупого диска зубья гладкие.

Проверка диска пальцем

Оценка покрытия полотна

Чтобы к диску не
прилипали древесные смолы, и он не застревал в пропиле, полотно имеет гладкое
зеркальное покрытие. На нём не должно быть царапин.

Покрытие диска

Вывод

Не существует универсальных дисков. К выбору каждого пильного диска для циркулярной пилы необходимо подходить вдумчиво. Иногда дорогой, но качественный пильный диск купить выгоднее, чем более дешёвую и недолговечную модель.

По материалам мастер-класса от  «Столярная мастерская Aquila Workshop» в обработке Виктора Прохорова

Еще статьи из раздела Станки:

Рубрика Технология

Еще статьи из раздела Обработка древесины

Заходите в группы и Одноклассниках

Используемые материалы и процесс заточки победитового зуба дисковой пилы

При работе с дисковой пилой, чаще всего, затупляется главная кромка. В процессе резки главный упор идет именно на неё, поэтому необходимо следить, чтобы она не скруглялась более чем на 0,3 мм, так как могут возникнуть трудности при последующей заточке резцов, не говоря уже о снижении производительности.

Вспомогательные плоскости также подвержены износу (правда, в меньшей степени), особенно при работе с массивными изделиями.

Для заточки зубов дисковых пил с победитовыми зубьями используют высокопрочные материалы — алмазные круги, круги из карбида кремния (зеленого) и др.

Важно!

Перед началом процесса необходимо убедиться в чистоте прибора, то есть убедиться, что на обрабатываемых плоскостях нет грязи или воды. А также нелишне будет обработать алмазный круг смазочно-охлаждающей жидкостью, так как высока вероятность появления ржавчины при охлаждении простой водой.

При выборе абразивного круга следует обратить внимание на то, чтобы его поверхность была немного зернистой, ведь именно так достигается нужная чистота поверхности натачиваемого зуба. В противном случае, при работе на материале будут оставаться сколы, зазубрины и иные дефекты

Для обработки победитовых напаек скорость вращения круга заточки должна составлять не менее 15 м/с, то есть при диаметре от 120 до 125 мм скорость вращения должна быть минимум 1500 об/мин.

Существуют специальные приборы для заточки напаек — станки для заточки, преимуществом которых является:

• Вариабельность перемещения как станка, так и абразивного круга;
• Обеспечение ровного угла заточки.

Далее действия производятся вручную — поворот пилы по кругу (на зуб), последующая шлифовка, проверка объемов снимаемого металла. Подобные механизмы отлично подходят для обработки напаек в домашних условиях.

Разновидности циркулярных пил

Все виды дисковых пил можно разделить на несколько групп:

1. Ручные.
2. Настольные.
3. Стационарные.

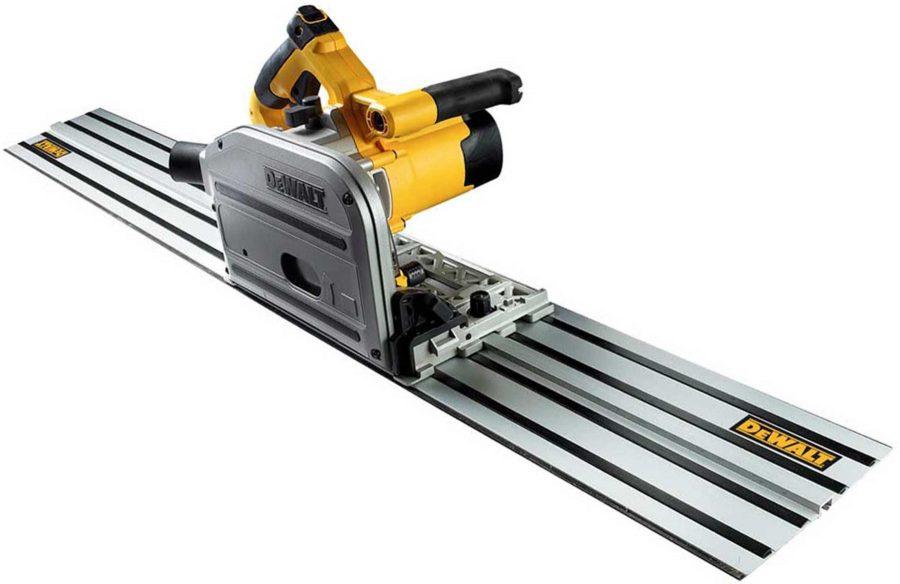

4. Погружные.
5. Аккумуляторные.

У каждого вида есть преимущества и недостатки.

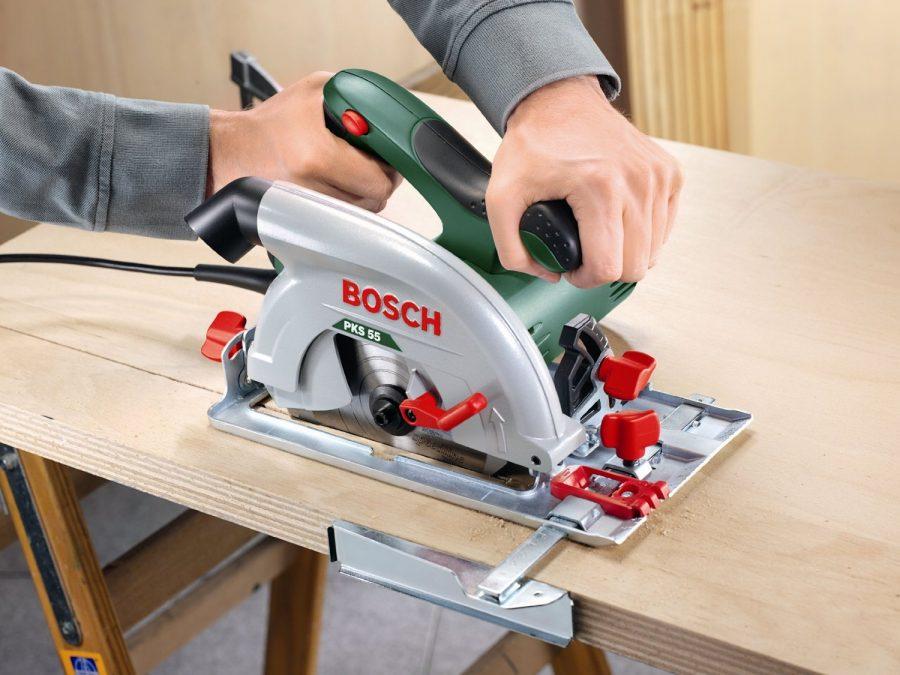

Ручные

Инструменты малой и средней мощности подходят для дома и разовых работ. Они мобильны, небольших размеров и веса, могут справиться с разными материалами.

Преимущества:

• Низкая цена
• Легко переносить или перевозить с места на место
• Занимают при хранении мало места
• Универсальны в использовании

Минусы:

При работе приходится удерживать инструмент в руках

Настольные

Эти пилы закрепляются на основании или столе. Во время работы оператор меняет положение заготовки, сам инструмент расположен неподвижно. Выбрать ручную циркулярную пилу для дома можно для периодических строительных работ, например, строительства бани или загородного домика.

Преимущества:

• Хорошая мощность
• Надёжно зафиксированный инструмент обеспечивает высокую точность реза
• Мобильны, могут быть перенесены с места на место

Недостатки

Ограничен размер обрабатываемых заготовок

Стационарные

Эти устройства требуют специального места для установки. Они подходят для систематических, продолжительных работ, могут пригодиться для небольшого производства. Стационарные пилы устанавливают на литой или сборной станине.

Преимущества:

• Большая мощность и скорость работы
• Низкий уровень шума и минимальная вибрация
• Удобно обрабатывать широкие заготовки

Недостатки:

• Высокая стоимость
• Требуют специального места для установки

Погружные

Этот тип пил был призван нивелировать основной недостаток дисковых аналогов – низкую точность распила. В погружных устройствах режущий инструмент скрыт защитным кожухом, наружу он выходит непосредственно в момент работы.

Преимущества:

• Удобно обрабатывать локальные участки сложной конфигурации
• Обеспечивают высокую точность распила

Минусы:

Стоят больше, чем ручные модели

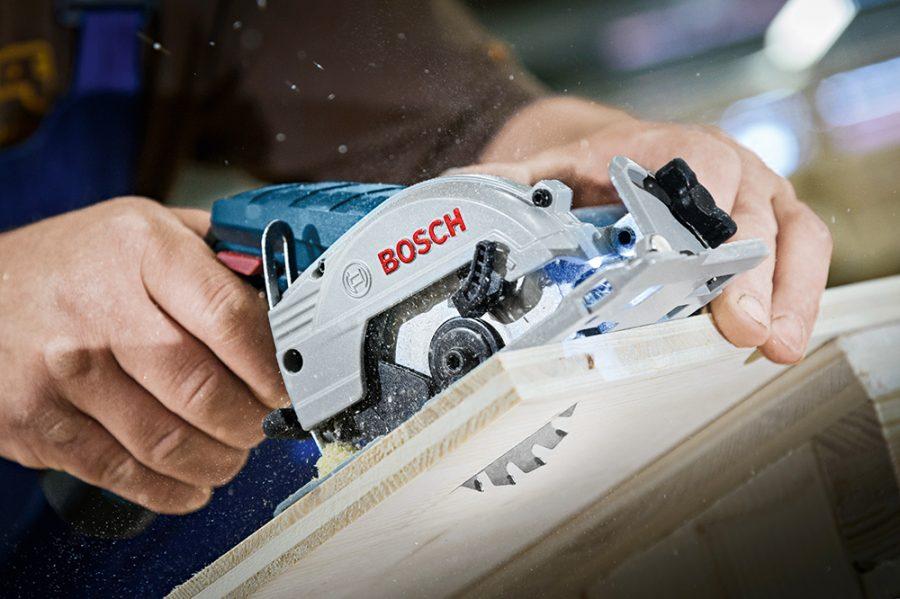

Аккумуляторные

Эти небольшие ручные устройства подходят для эксплуатации в труднодоступных местах. Они рассчитаны на кратковременную работу и требуют подзарядки после 15–20 минут использования.

Преимущества:

• Не привязаны к источнику питания
• Компактны и мобильны, позволяют работать на высоте

Минусы:

Мощность падает по мере снижения заряда аккумулятора

Разновидности станков

Наточить диск для циркулярки без специального оборудования практически невозможно. Для того чтобы существенно упростить задачу, были созданы специальные станки, которые позволяют заточить диски практически любой конфигурации в минимально короткие сроки. Основная классификация предлагаемого оборудования выглядит следующим образом:

https://youtube.com/watch?v=Z4pivLmhAkY

1. Модели для применения в домашних условиях. Этот вид конструкции более прост в применении, но обладает меньшей производительностью. За счет упрощения станка и снижения его производительности уменьшается и стоимость. Однако можно встретить ситуацию, когда точильное приспособление для применения в домашних условиях обладает и меньшим сроком эксплуатации.
2. Станки для профессионального применения обладают высокой производительностью и надежностью, но могут возникнуть сложности по их установке в домашних условиях. Кроме этого, существенно повышается стоимость оборудования за счет повышения его производительности, надежности и универсальности.

Вид станков, предназначенный для применения в быту, может работать не более 20 минут. После прохождения этого временного отрезка следует отключить оборудование и дать ему остыть. Модели, предназначенные для профессионального применения, могут работать на протяжении нескольких часов.

Особое внимание следует уделить оснащению рассматриваемого оборудования. По этому показателю выделяют:

1. Оборудование с абразивными точильными кругами.
2. Модели со шлифовальной лентой.

Рассмотрим классическую компоновку станка, так как ножовка или другой ручной инструмент не дает должного результата.
