Анемометр это прибор для измерения…?

Рейтинг качественных чашечных анемометров

Этот тип конструкций относится к категории самого простого и, одновременно, эффективного измерительного прибора. Помимо датчика в комплекте имеется четыре чашечки, которые будут вращаться в зависимости от направления движения воздушных масс. Устройства способны определять минимальную и максимальную скорость, а также время порывов, основываясь на количестве оборотов установленных лопастей. Анемометр удобно использовать на стационарной основе. Может применяться на фермах, яхтах и производстве. Нерентабельно его перевозить с одного объекта на другой.

АТТ-1021

Во главе нашего рейтинга стоит качественный анемометр портативного типа. В основе лежит использование мощного микропроцессора. За счет наличия влагозащищенного корпуса устройство можно использовать на открытых площадках, башенных кранах, и строительных участках. Приспособление полностью герметичное и не боится влаги. Внутри расположен термистор, за счет чего устройство выявляет не только скорость передвижения воздушных масс, но и температуру за бортом. Минимальная и максимальная температура изменения составляет 0°С — +50°С. Скорость ветра в диапазоне 0,9-35 м/с. Характеризуется компактными габаритами 19х4,2х3,2 см. Носить в кармане прибор не получится за счет объемных чашечек. За удобство в последующей эксплуатации отвечает двухстрочный дисплей.

АТТ-1021

Достоинства:

  • корпус имеет защиту класса IP65;
  • датчик температуры встроенного типа;
  • высокий эксплуатационный ресурс;
  • низкий коэффициент погрешности (2%);
  • фирменный кейс в комплекте;
  • собственная память;
  • качество сборки;
  • компактные габариты;
  • удобство в последующей эксплуатации.

Недостатки:

  • низкий порог чувствительности (0,9 м/с);
  • маленький экран.

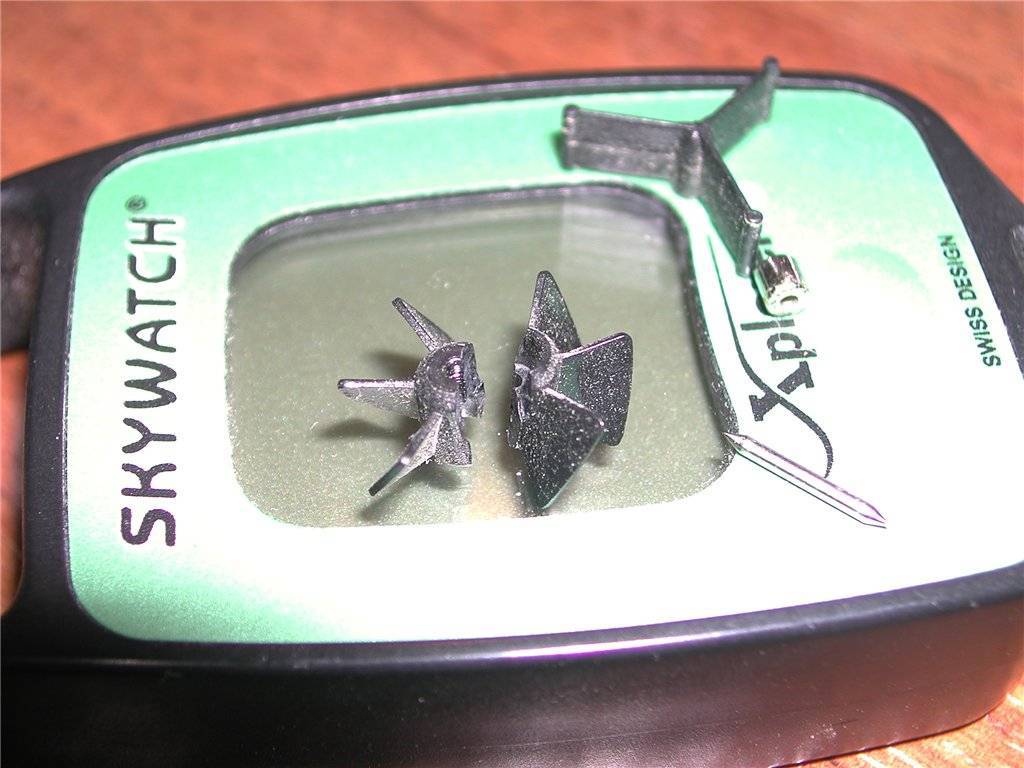

SKYWATCH METEOS 904364

Компактное и эффективное приспособление, в основе которого лежит использование загнутых лопастей наподобие пропеллера. Это позволило существенно уменьшить размеры корпуса, что дает возможность носить прибор с собой в кармане. Имеется дисплей с подсветкой и четыре кнопки для управления. Присутствует иконка, свидетельствующая о текущем заряде батареи. Для включения подсветки необходимо зажать на несколько секунд одну из клавиш, после чего экран подсветится на 5 секунд. Измеряет температуру в диапазоне -20°С — +50°С. Отдельного внимания заслуживает полностью герметичный корпус, который позволит погружать устройство в толщу воды. В связи с этим пользуется повышенным спросом среди владельцев яхт и заядлых серферов. Прибор не утонет, и его легко обнаружить за счет широкой оранжевой боковины.

Средняя цена – 8300 руб.

SKYWATCH METEOS 904364

Достоинства:

  • многочисленные положительные отзывы;
  • герметичный корпус;
  • небольшой вес (235 г);
  • допускается погружение на глубину;
  • светодиодная подсветка;
  • кнопки прорезиненного типа;
  • поддержка разных единиц измерения (6).

Недостатки:

в зависимости от угла наклона, показания могут разниться.

Мегеон 11030

В основе этой конструкции лежит использование вращающегося чашечного блока, установленного над дисплеем, который позволяет осуществлять контроль над показаниями. Приспособление фиксирует скоростные изменения в диапазоне 0-30 м/с. Коэффициент погрешности составляет 3% — неплохой результат среди прочих аналогов. Помимо скорости, устройство распознает и направление воздушных потоков. Заявленный коэффициент неточности – 1°. Вес портативного приспособления – 300 г, что позволит носить его с собой. Габариты – 35х8х8 см. Устройство может показывать данные в 5 вариантах. Ручка имеет специальный отсек для батареек (3 элемента по 1,5 В). Полного заряда хватит на 10 часов непрерывного пользования.

Стоимость – 7400 руб.

Мегеон 11030

Достоинства:

  • флюгер съемного типа;
  • низкий коэффициент погрешности;
  • портативность;
  • отличный функционал;
  • высокая скорость срабатывания;
  • ручка имеет противоскользящее покрытие.

Недостатки:

  • температуру не определяет;
  • хрупкий;
  • кейс покупается отдельно.

Лучшие тепловые анемометры

Принцип работы теплового анемометра заключается в нагреве электрода током и замере электрического сопротивления, которое меняется благодаря охлаждению от воздушного потока. Такие аппараты не содержат механически вращающихся частей и более долговечны в эксплуатации. Стоят они дороже, но обладают повышенной чувствительностью и меньшей погрешностью.

Testo 425

Рейтинг: 4.9

На первом месте в категории термоанемометров находится модель от немецкого бренда Testo. Аппарат засекает движение воздуха от 0 до 20 м/с. Корпус наделен экраном с приятной синей подсветкой. Зонд закреплен на телескопической штанге и соединен кабелем с вычислительным модулем, что облегчает доступ в сложные места. Судя по отзывам, владельцам нравится точность срабатывания и неприхотливость устройства. Разобраться в его работе не сложно благодаря простому интерфейсу. Еще его элемент питания на 9 V можно перезаряжать, что даст небольшую экономию при регулярном использовании. От одной зарядки анемометр способен функционировать непрерывно в течение 20 часов.

Эксперты отметили анемометр за безупречное качество. Модель собирается непосредственно в Германии и сопровождается международным сертификатом. Она стабильно работает в сложных условиях и показания не портятся от воздействия высоких температур до +70 градусов (применение рядом с мощными промышленными котлами, контурами отопления и т. д.).

Достоинства

  • понятный и простой интерфейс с 4-мя клавишами;
  • синяя подсветка экрана;
  • телескопическая рукоятка зонда;
  • отображает расчет объемного значения;
  • батарею можно перезаряжать.
  • высокая стоимость;
  • водопроницаемый корпус.

CEM DT-8880

Рейтинг: 4.8

Среди тепловых анемометров более доступным, по сравнению с немецкими товарами, является CEM DT-8880, производимый в Китае. Модель оснащается датчиком диаметром 10 мм, обеспечивающим повышенную чувствительность. Он закрепляется на телескопической штанге, улучшающей удобство эксплуатации в труднодоступных местах. Анемометр записывает температуру и скорость ветра. Габариты корпуса составляют 210х75х50 мм, а весит модель 280 г. Питание осуществляется от батареи 9 В перезаряжаемого типа. Поставляется аппарат в кейсе и имеет адаптер для подзарядки. Использовать его можно при температуре окружающего воздуха 0…+50 градусов.

Анемометр с тепловым принципом работы примечателен измерением скорости движения воздуха с самого минимального уровня 0.1 м/с. Максимальное значение чувствительности достигает 25 м/с. Еще фишка прибора в том, что у него есть возможность подключения к компьютеру посредством USB кабеля для вывода данных на большой экран. Это позволяет сразу строить таблицы и графики, чтоб отслеживать в динамике меняющиеся показания.

Достоинства

  • телескопическая штанга на проводе;
  • поставляется в переносном кейсе;
  • можно фиксировать минимальные, средние и максимальные значения;
  • индикация состояния батареи.
  • высокая стоимость;
  • фиксирует температуру воздуха только в положительном диапазоне.

Testo 405

Рейтинг: 4.7

В заключение категории интересная тепловая модель 405 от Testo. Анемометр не имеет экрана и состоит лишь из рукоятки с кнопкой и выдвижной штанги. Включение прибора сопровождается зажиганием зеленого диода. Все данные отображаются на экране мобильного телефона по Bluetooth, на котором установлено приложение Smart Probes. Анемометр способен фиксировать скорость потока от 0 до 30 м/с, расход воздуха и температуру в пределах -20…+50º С. В рукоятке встроены 3 батареи по 1.5 В, которых хватает на 15 часов непрерывной работы. Пользователям в отзывах нравится чувствительность датчика и простота настроек.

Тепловой анемометр попал в список лучших благодаря возможности использования одной рукой. Жесткое соединение телескопической штанги и рукоятки обеспечивает эргономику при работе на высоте (пробы у потолка, под купольными вытяжками и т. д.), где второй рукой пользователь может держаться, что повышает безопасность. Удочка с зондом может изменять положение относительно корпуса на 180º благодаря шарниру, а это значительно улучшает удобство использования.

Достоинства

  • удобный в эксплуатации;
  • можно мерять данные под углом и внутри шахт;
  • из приложения можно отправить себе таблицу с результатами в формате Exel на почту;
  • качественная сборка.

Крыльчатая конструкция

В таком приборе существует особая деталь – крыльчатка в виде лопастей или вентилятора. Она установлена в защитном кольце. Существуют модели, в которых лопасти имеют жесткое крепление к измерительной части или соединение при помощи гибкого привода.

Крыльчатый анемометр действует следующим образом. При попадании воздушных масс на «вентилятор» меняется скорость, с которой вращаются лопасти.

Зубчатый механизм приводится в работу, что заставляет функционировать счетный механизм. Одновременно существует возможность определения и направления ветра.

Применяются для измерения скорости от 0,1 м/с.

Рекомендации по выбору

Если вы увлекаетесь экстремальными видами спорта, например, парапланеризмом или парусной регатой, то вам обязательно нужен анемометр. И лучше всего, если это будет мобильное устройство. Оно избавит вас от необходимости проведения трудоёмких расчётов для определения скорости воздушных масс. Вы получите интересующие вас данные путём нажатия всего лишь одной кнопки.

Анемометр способен производить измерения в пределах от 0,5 до 42 м/с. Есть функция подсветки дисплея. Для работы требуется обычная литиевая батарейка. Это лишь один пример.

Моделей анемометров сегодня существует множество. Вам не составит особого труда подобрать подходящую.

Специалисты дают следующие рекомендации по выбору анемометра:

  • Прежде, чем идти в магазин, продумайте, как вы собираетесь использовать устройство, для каких целей оно вам необходимо.
  • Определитесь с тем, какую сумму денег вы готовы потратить.
  • Взвесьте технические характеристики представленных моделей.
  • Изучите рейтинг популярных компаний-производителей. Известный бренд послужит гарантией качества.

Выбирая анемометр, следует быть очень внимательным, если вы хотите приобрести высококачественное устройство, которое прослужит вам долгие годы.

Монтаж

Устанавливаем устройство на высокий шест на крышу дома. Рассчитываем, что и в какой последовательности мы будем делать, готовим материалы и инструменты. Модно сделать наметку без устройства, а после его установить. Проводим кабель в дом и включаем прибор. Как он работает можно посмотреть в видео материале.

​Таким образом, мы знаем, как сделать анемометр своими руками и что для этого нужно

Неважно, для чего прибор служит – для вентиляции, измерения скорости или температуры. Неважно, каким он является – стационарным, миниатюрным или индукционным. Одно можно сказать точно – он приносит людям пользу

Одно можно сказать точно – он приносит людям пользу.

Классификация устройств

Сегодня такие приспособления можно встретить не только на производстве, но и быту. Они измеряют скорость воздуха в кондиционных и вентиляционных системах, расположенных на гражданских и промышленных объектах, в выработанных шахтах и рудниках, в тоннелях метрополитена. Они устанавливаются на море и на суше. Помогают шахтерам и строителям, спасателям и военным, ученым и инженерам, наладчикам и монтажникам, работникам сельского хозяйства и метеорологических станций квалифицированно выполнить возложенные на них обязанности.

Основные конструктивные элементы устройства:

  1. Приемное устройство. Является сверхчувствительным компонентом. Относится к категории первичных преобразователей.
  2. Вторичный преобразователь. Особый блок анемометра электронного, пневматического или механического типа.
  3. Отсчетные элементы. В данный перечень входят индикатор, шкала, указатель стрелки, дисплей.

Исходя из принципа действия чувствительных компонентов, приспособления делятся на такие типы:

  • поплавковые;
  • вращающиеся;
  • динамометрические или заторможенные (трубки Пито – Прандтля);
  • ультразвуковые;
  • вихревые;
  • оптические (доплеровские, лазерные);
  • тепловые.

Какие бывают приспособления

Популярные конструкции разнятся не только характеристиками, функционалом, материалом изготовления, точностью измерения скорости и параметрами, но и внешним видом. Остановимся на основных типах более подробно:

ВидОписание
ЧашечныйПервооткрывателем прибора является изобретатель Джон Робинсон. Предназначался он для измерения скорости ветра. Форма лопастей была в виде полусфер, отсюда и такое интересное название. В состоянии измерить скорость в одной плоскости, расположенной перпендикулярно оси вращения. Воздух приводит чаши в движение. Вращаясь, они вычисляют скорость воздушных масс.
УльтразвуковойВторое название – термоанемометр. Представляет собой акустическое устройство. Измеряет скорость звука. Информация преобразуется в сигнал, что дает возможность установить скорость звука. Считается самым современным и полноценным контрольно – измерительным прибором. Используется в производственных целях.
КрыльчатыйДругие названия – лопастной или мельничный. Является усовершенствованным чашечным вариантом. Отличительная особенность – разница в улавливателе. Он не в виде чаши, а в форме вентилятора. Внешним видом схож с флюгером. Направление движения зависит от того, в какую сторону дует ветер. Лопасти вращаются со скоростью ветра и в том же направлении. Это – основное преимущество крыльчатого устройства перед чашечными моделями.

Разновидности

Анемометр постоянно усовершенствуется, но простые модели все еще используют метеорологи. Устройство делится на следующие типы, по принципу работы:

  1. Вращающийся.
  2. Термический.
  3. Акустический.
  4. Лазерный.

Измерения эти устройства делают разными методами. Далее будет рассмотрено, как измеряет скорость ветра каждый тип прибора.

Чашечный

Чашечный анемометр самый старый из современных механизмов. Для определения скорости потока использует 3 полусферы, закрепленные на неподвижных штоках. Такая конструкция позволяет делать замер без настроек направления прибора. Механические чашечные анемометры делают расчеты на основании скорости одного оборота лопастей вокруг своей оси.

Лопасти приводят в действие механический счетчик. Полученные данные делятся на коэффициент, заложенный производителем. Это значение зависит от диаметра чаш. Электронные аналоги этого устройства делают вычисления намного быстрее, а также реагируют на порывы ветра от 1 м/с. У устройства только одна функция. Определение направления потоков невозможно.

Крыльчатый или лопастной

Крыльчатый анемометр является полным аналогом чашечного. Он представляет собой прибор с пропеллером или вентилятором. Принцип действия также в подсчете скорости ветра за один оборот лопастей. Крыльчатый анемометр нуждается в точной установке по направлению потока.

Современные электронные приборы комплектуются дополнительным диффузором и флюгером. Устройства крыльчатого типа более чувствительнее чашечных аналогов, способны выдать определение скорости ветра в 0.1 м/с.

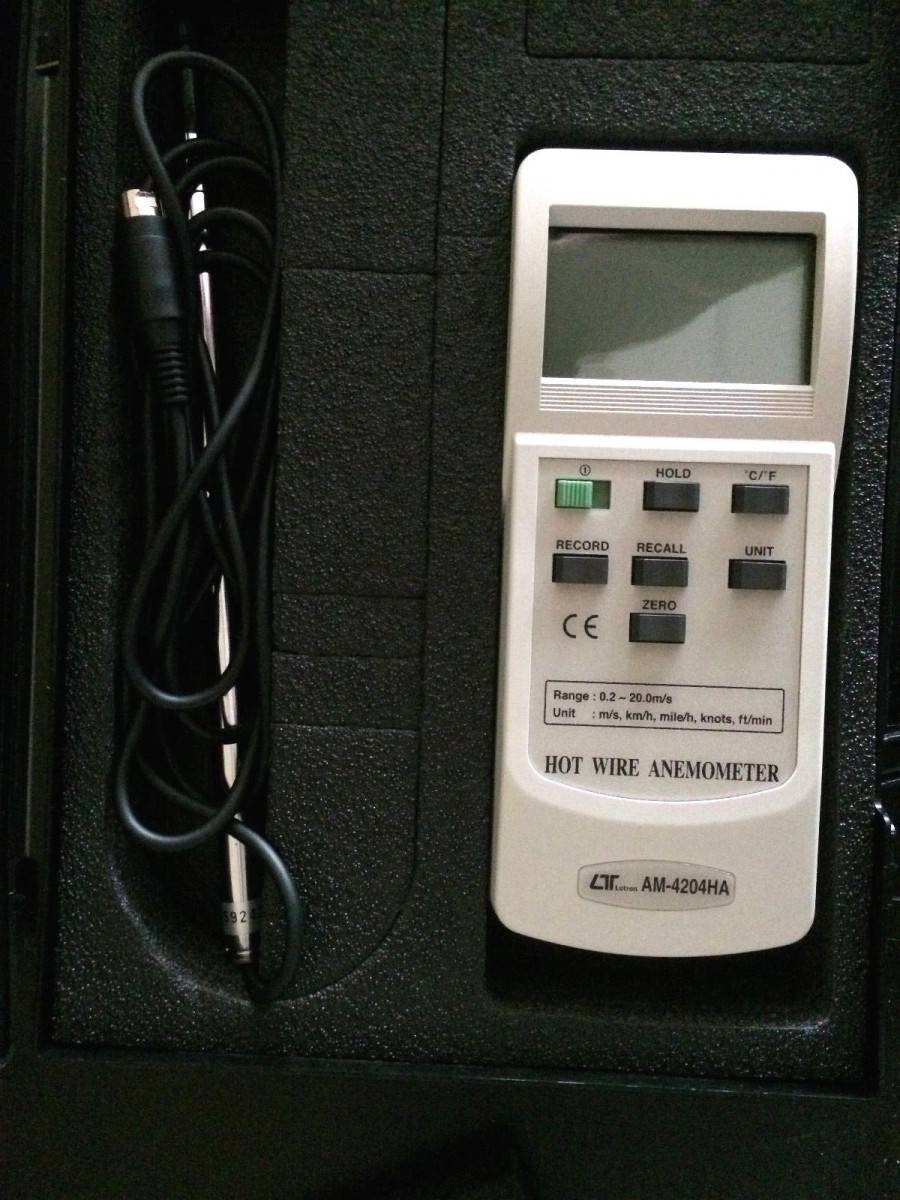

Термический

Анемометр этого типа называют термоанемометром. Для измерения скорости ветра используется принцип охлаждения нагретого предмета. Устройство комплектуется термопарой, которая нагревается от источника питания прибора.

Ветер обдувает термопару и до определенной степени охлаждает ее. От показателей скорости охлаждения делается расчет силы движения воздушного потока. Термоанемометры не используются по назначению в метеорологии. Их применяют, как датчики скорости ветра в автомобилях и авиации. Устройство также требует четкой настройки по направлению потока.

Акустические или ультразвуковые

Устройства используют в работе принцип скорости прохождения ультразвукового сигнала через пространство.

Скорость ветра влияет на этот показатель. Существует заданная скорость и время прохождения сигнала от приемника к передатчику. За счет помехи со стороны воздушного потока время увеличивается, а скорость сокращается. На этих данных и строится расчет скорости ветра.

Лазерные

Лазерный анемометр работает по тому же принципу, что ультразвуковой. Вместо сигнала используется лазерный луч, который с определенной скоростью и за заданное время движется от передатчика к приемнику.

Луч отражается от объекта и это регистрируется соответствующим датчиком. На основании этого вычисляется разница между частотой отправленного луча и отраженного. Данные показатели попадают в расчет и с их помощью происходит расчет скорости движения ветра. Этот прибор считается последней разработкой для метеорологии.

приложений

Анемометр имеет широкий спектр применения в различных аспектах. Посмотрим, какие из них основные:

  • Сельское хозяйство: Проверьте условия опрыскивания посевов или сжигания соломы.
  • Авиация: воздушный шар, планер, дельтаплан, сверхлегкий самолет, парашют, параплан.
  • Гражданское строительство: безопасность строительства, условия труда, безопасная эксплуатация крана, измерение ветра.
  • обучение: измерение и экспериментирование воздушного потока, оценка условий на открытом воздухе для занятий спортом в школе, исследования окружающей среды.
  • Вымирание: Указывает на опасность распространения огня.
  • Отопление и вентиляция: измерение расхода воздуха, проверка состояния фильтра.
  • Хобби: модель самолета, модель корабля, запуск воздушного змея.
  • Промышленность: Измерение расхода воздуха, контроль загрязнения.
  • Занятия на улице: стрельба из лука, велоспорт, стрельба, рыбалка, гольф, парусный спорт, легкая атлетика, кемпинг, туризм, альпинизм.
  • Работать за границей: оценка состояния.

Ссылки

  • Викифицировать статью.
  • Проставив сноски, внести более точные указания на источники.
  • Найти и оформить в виде сносок ссылки на авторитетные источники, подтверждающие написанное.

Wikimedia Foundation . 2010 .

Смотреть что такое «Анемометр» в других словарях:

анемометр. — анемометр … Орфографический словарь-справочник

АНЕМОМЕТР — (от греч. anemos ветер и metron мера), прибор для измерения скорости ветра, а также для определения скорости движения воздуха и газов в вентиляционных каналах, туннелях, дымогарных трубах и т. п. Различают две основных системы А.: а) динамические … Большая медицинская энциклопедия

АНЕМОМЕТР — (от греч. anemos ветер, и metron мера). Прибор для определения направления и силы ветров. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. АНЕМОМЕТР от греч. anemos, ветер, и metron, мера. Прибор для измерения… … Словарь иностранных слов русского языка

АНЕМОМЕТР — (Anemometer, wind gauge) прибор для определения скорости ветра, большей частью состоящий из вертушки и системы зубчатых колес, связанных со стрелками, показывающими скорость ветра в метрах в сек. На судах чаще всего применяются ручные А. Фусса.… … Морской словарь

анемометр — а м. anémomètre m. физ. прибор для измерения силы и направления ветра. Сл. 18. Прибор для измерения скорости ветра. 1925. Вейгелин Сл. авиа. Для усмотрения скорости движения воздуха зделан .. инструмент, которыи называется анемометр. Прим. Вед.… … Исторический словарь галлицизмов русского языка

АНЕМОМЕТР — АНЕМОМЕТР, прибор для измерения скорости ветра. Состоит из трех чашек, закрепленных на прямом металлическом стержне, который в свою очередь приводит в движение механизм, снабженный шкалой. Когда ветер дует, чашки вращаются, и величину скорости… … Научно-технический энциклопедический словарь

АНЕМОМЕТР — (от анемо. и . метр) прибор для измерения скорости ветра и газовых потоков (иногда и направления ветра анеморумбометр) по числу оборотов вращающейся вертушки … Большой Энциклопедический словарь

АНЕМОМЕТР — муж., греч. ветромер, снаряд для измерения силы, скорости, а иногда и направления ветра. Анемоскоп муж. ветроуказатель, ветреница, ветрушка. Анемон муж. растение из ·смст. лютиковых, Anemone; ветреница, подснежник, черное зелье, одномесячник,… … Толковый словарь Даля

анемометр — сущ., кол во синонимов: 5 • анемоскоп (1) • ветромер (3) • микроанемометр (1) … Словарь синонимов

Анемометр — прибор для измерения скорости движения воздуха (ветра) и газовых потоков (обычно скорости и направления ветра). Крыльчатый А. служит для измерения скорости направленного потока воздуха в трубах и каналах вентиляционных систем. Манометрический А.… … Российская энциклопедия по охране труда

анемометр — anemometer Anemometer, Windgeschwindigkeitsmesser прилад для вимірювання швидкості руху вітру, газових та рідинних потоків. За конструкцією розподіляються на крильчасті, чашкові та термоелектричні. В гірничій справі використовується для контролю… … Гірничий енциклопедичний словник

Вместо эпилога

Проведенным исследованием рынка установлено, что нижний сегмент полностью завоеван товарами азиатского производства, которые при малой цене обладают такой же малой точностью. Достаточно отрадно, что средний ценовой сегмент представлен российскими продуктами, которые по своей результативности не уступают западным зарубежным образцам, при этом имея достаточно адекватную стоимость. В то же время, азиатский производитель отметился в премиум-классе среди сверхточных приборов, а его цена установилась на уровне европейской. Все же, для проведения научных исследований подходят больше модели от западных брендов с качественной электронной начинкой и вариативными тепловыми датчиками.

Механические анемометры

В Викитеке есть полный текст  «Математических забав» Леона Баттисты Альберти  Описание первого механического анемометра составил около 1450 года Леон Баттиста Альберти в своём труде «Математические забавы» (лат. Ludi rerum mathematicarum), приложив его чертёж. Его действие основывалось на отклонении ветром висящей доски. Похожий анемометр начертил в «Атлантическом кодексе» (лист 675) Леонардо да Винчи тремя десятилетиями позднее Альберти.

Чашечный анемометр

Наиболее распространённый тип анемометра — это чашечный анемометр. Изобретён доктором Джоном Томасом Ромни Робинсоном, работавшим в Арманской обсерватории, в 1846 году. Состоит из четырёх полусферических чашек, симметрично насаженных на крестообразные спицы ротора, вращающегося на вертикальной оси.

Чашечный анемометр с вертикальной осью, расположенный на Скаджит Бэй, штат Вашингтон. Июль—август 2009.

Ветер любого направления вращает ротор со скоростью, пропорциональной скорости ветра.

Робинсон предполагал, что для такого анемометра линейная скорость кругового вращения чашек составляет одну треть от скорости ветра, и не зависит от размера чашек и длины спиц. Проделанные в то время эксперименты это подтверждали. Более поздние измерения показали, что это неверно, т. н. «коэффициент анемометра» (величина обратная отношению линейной скорости к скорости ветра) для простейшей конструкции Робинсона зависит от размеров чашек и длины спиц и лежит в пределах от двух до чуть более трёх.

Трёхчашечный ротор, предложенный канадцем Джоном Паттерсоном в 1926 году, и последующие усовершенствования формы чашек Бревортом и Джойнером в -м году сделали чашечный анемометр линейным в диапазоне до 100 км/ч (27 м/с) с погрешностью около 3 %. Паттерсон обнаружил, что каждая чашка даёт максимальный вращающий момент, будучи повёрнутой на 45° к направлению ветра. Трёхчашечный анемометр отличается бóльшим вращающим моментом и быстрее отрабатывает порывы, чем четырёхчашечный.

Оригинальное усовершенствование чашечной конструкции, предложенное австралийцем Дереком Вестоном (в г.), позволяет с помощью того же ротора определять не только скорость, но и направление ветра. Оно заключается в установке на одну из чашек флажка, из-за которого скорость ротора неравномерна в течение одного оборота (половину оборота флажок движется по ветру, половину оборота — против). Определив круговой сектор относительно метеостанции, в котором скорость увеличивается или уменьшается, определяется направление ветра.

Вращение ротора в простейших анемометрах передаётся на механический счётчик числа оборотов. Скорость подсчитывается по числу оборотов за заданное время, например, минуту, таковы ручные анемометры.

В более совершенных анемометрах ротор связан с тахогенератором, выходной сигнал которого (напряжение) подаётся на вторичный измерительный прибор (вольтметр), или используются тахометры, основанные на иных принципах. Такие анемометры сразу показывают мгновенную скорость ветра, без дополнительных вычислений, и позволяют следить за изменениями скорости ветра в реальном времени.

Самые распространённые модели современности среди чашечных анемометров это МС 13, М 95ЦМ, анемометр АРЭ

Помимо метеорологических измерений, чашечные анемометры применяются и на башенных подъёмных кранах, для сигнализации об опасном превышении скорости ветра.

Крыльчатые анемометры

В таких анемометрах поток воздуха вращает миниатюрное лёгкое ветровое колесо (крыльчатку), ограждённую металлическим кольцом для защиты от механических повреждений. Вращение крыльчатки через систему зубчатых колёс передаётся на стрелки счётного механизма.

Ручные крыльчатые анемометры применяются для измерения скорости направленного воздушного потока в трубопроводах и коробах вентиляционных устройств для вычисления расхода вентиляционного воздуха в вентиляционных отверстиях, воздуховодах жилых и производственных зданий.

Наиболее распространённые анемометры с крыльчаткой-зондом — это Testo 416, анемометр ИСП-МГ4, анемометр АПР-2 и другие.
