Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

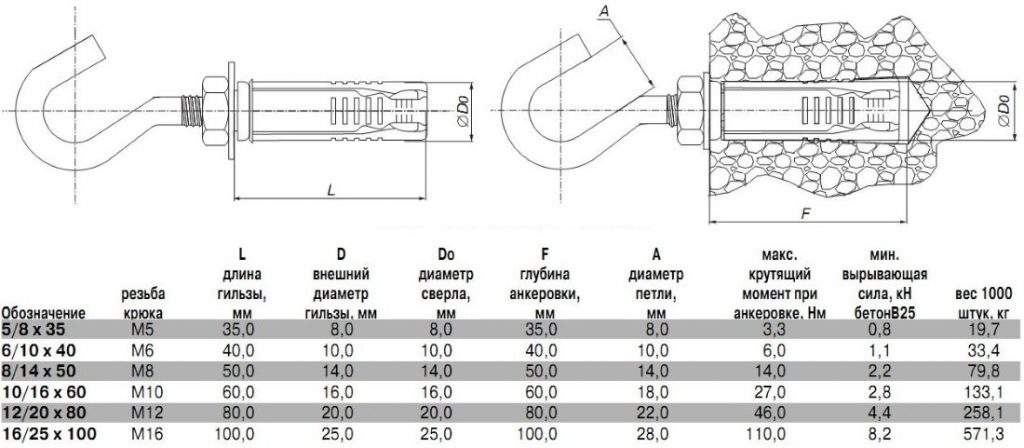

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

  • назначение — фундаментные, потолочные, рамные, универсальные;
  • форма — прямые или изогнутые;
  • конструкция — цельные или сборные;
  • поверхность — гладкая или с резьбой;
  • площадь контакта — для плотного или пористого материала;
  • способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

  • простота установки анкеров в бетон;
  • возможность сквозного монтажа;
  • высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Саморезы принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химический анкер

Анкер этого типа — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.

Размерные характеристики болтов анкерного типа, устанавливаемых в бетон

Значения длины анкеров (обозначение L) и диаметра (обозначение D) резьбового отрезка определяются их назначением.

Крепежные детали с метрической резьбой D <12 мм и L≤ 20 см применяются, в основном, при осуществлении ремонтных работ самими владельцами объекта недвижимого имущества.

Стальные фиксаторы, параметр D которых достигает отметки 20 мм, а L≤35см, широко используются в целях организации промышленного производства и в строительстве для фиксации массивных и крупногабаритных конструкций.

От размерных характеристик анкерного болта напрямую зависят следующие показатели:

  • предельная величина несущей поверхности. Изменяется для крепежных деталей различного вида в диапазоне 5 см…30 см;
  • максимальная толщина подлежащих монтажу элементов – в пределах от 1,5 см до 6 см;
  • максимальное усилие на вырыв – min 1,5 кН; max 30 кН

Забивной – для фиксации коммуникаций

Монтаж таких изделий выполняется забивным методом. Это обыкновенные дюбеля, только изготовлены они не из пластмассы, а высокоуглеродистой стали. По внешнему виду, это металлическая бесшовная втулка с конической внутренней поверхностью и продольными разрезами.

Забивается анкер в заранее подготовленное отверстие молотком, в процессе монтажа лепестки образуют опорные плечи, обладающие высокой несущей способностью. После этого в анкер вкручивается болт подходящего диаметра, который проходит насквозь.

Применяются такие анкера для установки опалубки, кабель-каналов и инженерных коммуникаций, решёток, сплинкерных и вентиляционных систем, при монтаже трубопроводов.

ПреимуществаНедостатки
  1. Быстрый и практичный монтаж.
  2. Небольшая посадочная глубина.
  3. Отсутствие выступающих элементов после установки.
  4. Сравнительно низкая стоимость.
  5. Надёжная фиксация и устойчивость к вибронагрузкам.
  1. Монтаж возможен только в прочных, монолитных основаниях: пористые материалы будут крошиться при ударах.
  2. Требования к точности подготовленных отверстий.

Изделия этой группы условно разделяются на 2 категории: обычные и специальные. Ко второй группе относится продукция серии «Цикон», которая отличается высокой стоимостью и требует специального инструмента для монтажа.

ПроизводительТипВыпускаемые диаметры резьб, ммПримеры и расшифровки обозначений (размеры в мм)Особенности
Fischer

(Германия)

EA6, 8, 10, 12, 16, 20 EA M 8

8 – М 8 внутренний диаметр резьбы

EA S M 10

Fischer Einschlanganker

Сталь 1.4401/1/4571, оцин- кованная желтопассивиро- ванная или нержавеющая А4

EAS6, 8, 10Облегченный вариант анкера EA из листовой стали, с буртиком
Hilti HKD-S6, 8, 10, 12, 16, 20 HKD-S M12/50

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Flush Anchor

Сталь класса прочности 5.8.

HDIDrop-in Anchor
MungoESA6, 8, 10, 12, 16, 20 ESA M 8

8

– М 8 диаметр резьбы;

Einschlanganker

Сталь оцинкованная желтопассивированная или нержавеющая А4

Sormat

(Финляндия)

LA,

LAH

6, 8, 10, 12, 16, 20 LA 12

12 – М 12 внутренний диаметр резьбы.

Ly ö ntiankkuri

LA – из конструкционной стали электрооцинкованный

LAH – из нержавеющей кислотостойкой стали A4.

Tox

(Германия)

TE6, 8, 10, 12, 16, 20 TE M16x65

16 – М 16 внутренний диаметр резьбы.

Einschlaganker

Сталь оцинкованная, желтопассивированная.

NOBEX

(Италия)

DROP6, 8, 10, 12, 16 DROP 12×50

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Koelner

(Польша)

ST6, 8, 10, 12, 16, 20 ST-08

08 – М 8 внутренний диаметр резьбы.

Drop in anhor

Сталь оцинкованная, желтопассивированная.

Wkret-met

(Польша)

TSW6, 8, 10, 12, 16 TSW 10

10 – М 10 внутренний диаметр резьбы.

Сталь оцинкованная, желтопассивированная.
Technox

(Польша)

TSR5, 6, 8, 10, 12, 16 TSR 8×30 Tuleja stalowa.

Сталь оцинкованная

Anchor Fasteners

(Тайвань)

DRM6, 8, 10, 12, 16, 20DRM-12 Drop in anhor

Сталь оцинкованная, желтопассивированная.

INKA

(Турция)

IDCA6, 8, 10, 12, 16IDCA08Çakmali Dübel

Типы крепления анкеров

По методу монтажа их делят на три

  • крепление за счёт механического изменения элементов конструкции;
  • с добавлением клеевых фиксирующих наполнителей;
  • применением виброзачеканки.

По типу крепления их делят на следующие

  • клиновой;
  • втулочный;
  • разжимной;
  • забивной;
  • специальный.

Первый тип конструктивно выполнен в форме металлического стержня, на конце которого сформирован конус с распорной втулкой. На противоположной стороне расположена резьба. Для улучшения потребительских характеристик фиксирующая гайка устанавливается в паре с шайбой. Сам стержень вставляется в металлическую втулку. В момент вкручивания болта происходит расклинивание втулки.

У втулочного анкера гильза сравнима с длиной стержня. На его конце изготовлена клиновая головка. В момент установки происходит расширение втулки. Благодаря этому увеличивается её диаметр, и она плотнее прилегает к стенкам отверстия. Этот крепёж используется в более пористых строительных материалах: облегчённом и пористом бетоне, керамическом кирпиче, строительном материале с различными добавками.

Одной из разновидностей такого анкера является разжимной болт. Он обладает более сложной конструкцией за счёт применения 4-х лепестковую распорную гильзу. Для наиболее надёжного крепления во втулку вставляется расширительная пружина с разжимной гайкой. Изменение формы втулки позволяет существенно увеличить силу зацепления и несущую способность. Такая система крепления не создаёт в зоне контакта повышенных внутренних напряжений. Это значительно увеличивает срок службы всего крепления. Разжимной анкер обладает высокой стоимостью. Поэтому его применяют только профессиональные строители на ответственных участках строительства. Там где необходимо закрепить деталь к кладке из ячеистого бетона, пустотелого кирпича.

Для решения нестандартных задач изготавливаются специальные анкеры. К ним относятся:

  • рамные анкеры с поливинилхлоридной гильзой;
  • самозавинчивающиеся болты;
  • анкеры для пустотелых конструкции;
  • некоторые виды винтовых анкеров;
  • крепёж для георешёток.

Современные производители предлагают широкий сортамент анкерного крепления для различных строительных материалов. Основные виды приведены ниже.

С гайкой

Анкерный крепёж с гайкой является одним из распространённых среди подобных фиксирующих устройств. Его популярность вызвана простотой конструкции, надёжностью соединения и невысокой ценой. Конструктивно он состоит из трёх деталей:

  • винт с конусным утолщением;
  • стальная трубка (снабжена прорезями для более эффективного расширения);
  • фиксирующая гайка (при закручивании на болт осуществляет его втягивание).

Принцип работы достаточно прост. Благодаря вращению гайки болт перемещается вдоль стержня. Это приводит к расширению наконечника стержня. Чем дальше движется гайка, тем крепче получается соединение.

Анкер такой конструкции используется для крепления деталей в стеновых и потолочных конструкциях. Разрешёнными материалами для применения являются плотный бетон, полнотелый силикатный или керамический кирпич, различные виды природного камня. Основными габаритными размерами являются внешний диаметр стержня, длина болта, метрический размер гайки. На практике применяются анкеры диаметром от 6 до 28 миллиметров. По длине производители выпускают изделия от 60 до 300 миллиметров.

Клиновые

Такой анкерный болт представляет модификацию рассмотренной выше конструкции. Основным отличием является помещённая на конце стержня втулка, которая при расширении создаёт необходимый эффект. На другом конце накручена гайка и стопорная шайба.

Область применения совпадает с анкер болтом с гайкой. Его изготовляют из углеродистой или нержавеющей стали. Для защиты от коррозии применяют процесс оцинкования.

Основными механическими характеристиками считаются:

  • геометрические размеры (диаметр болта изготавливается от шести до двенадцати миллиметров, длина всей конструкции от сорока до ста двадцати миллиметров);
  • разрешённая толщина изделия, который можно крепить (не более двадцати миллиметров);
  • толщина несущей поверхности (не мене 53 мм);
  • значение вырывающей силы (при правильном монтаже она достигает 6 кН).

Монтаж производится с применением стандартного набора инструмента. Чтобы понять, как закрепить анкерный болт этого вида достаточно ознакомиться с методикой крепления обычных анкеров. Закреплённая деталь с помощью клинового анкера способна выдерживать большие нагрузки. Это возможно благодаря созданию высокого внутреннего напряжения, которое существенно увеличивает значение вырывающей силы.

Технология монтажа

Чтобы избежать проблем, нужно знать об особенностях устройства крепления. Для этой цели можно воспользоваться следующей схемой:

Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
Разметьте поверхность, соблюдая расстояние между болтами.
Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка

Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку

Делать это нужно динамометрическим ключом.
Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.

В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.

1 Технические характеристики и классификация анкеров – все, что необходимо знать

Изготовление анкерных болтов осуществляется в соответствии с правилами ГОСТ 24379-2012 из высоколегированных и высокопрочных сталей различного вида. Таким образом, анкерный болт представляет собой металлический стержень различной длины (от 45 до 225 миллиметров) с крепежным концом и резьбой. Особенностью анкера любого типа является наличие втулки и конической гайки, на которых основывается принцип анкирования.

Помимо видов и размеров анкерных болтов их также принято различать по способу крепления, который, в свою очередь, определяется конструкцией и характером нагрузки. Стандартные виды анкеров принято классифицировать следующим образом:

  • по способу введения детали в основу (винтовые, бурильные, забивочные и др.);
  • по способам заделочных возможностей в месте крепления (с расширением, с распором, с трубкой);
  • по особенности конструкции самого анкера (цилиндрические, цельные, сборные, стержневые и др.)

Классификация анкеров

Кроме представленной классификации анкеры также принято делить на временные и постоянные, что также зависит от конструкционных особенностей детали.

Как правило, надежное соединение и удержание анкерного болта в том или ином строительном материале происходит путем трения и создания упора. В случае если были использованы химические анкерные болты (на основе застывающих смол), удержание происходит и путем внутреннего склеивания материала

Важной технической характеристикой анкеров является «вырывной показатель». Эта величина измеряется в килоньютонах (кН), и по основным техническим условиям и требованиям ГОСТ ее показатели не должны быть меньше 10,5 килоньютонов

Таким образом, анкерный вырыв происходит в том случае, если болт установлен слишком близко к краю основания или в случае вылета конической гайки.

При расчете и использовании различных видов анкерных болтов следует также принимать во внимание такие характеристики, как изгибающий и крутящий момент. В первом случае допускается величина момента от 5,2 до 25 Нм

Крутящий момент должен быть в пределах 10–40 Нм. Чем меньше допустимый момент изгиба и кручения, тем выше прочность болта и надежность его соединения с основным материалом. Если объект применения имеет какие-то особенные свойства или конструкцию, которая требует использования нестандартных видов анкеров, то допускается производство на заказ с корректировкой определенных технических условий по СНиП 2.09.03.

https://youtube.com/watch?v=kdW62uNlPdQ

Это интересно: Транспортеры шнековые — виды, характеристики, монтаж

Основные виды изделий


Изделие имеет разные конструктивные приспособления, помимо резьбы с одного края. Конец анкера может быть изогнутым или прямым.

Различают разновидности:

  • изогнутые с двумя гайками и шайбой;
  • фундаментный болт с анкерной плитой;
  • анкер составного сечения;
  • съемный вид;
  • прямого типа с двумя гайкам и шайбами;
  • с коническим окончанием.

По размеру различают малые (длина до 55 мм, а периметр сечения до 8 мм), средние (до 120 и 12 мм, соответственно), большие (220 и 24 мм). По варианту монтажа бывают распорные, клиновые и забивные.

Изогнутые


Разновидность имеет окончание в виде крюка вместо резьбового участка. Изделия выпускаются до 180 мм и ставятся в железобетонных основаниях. Крючок обеспечивает комфорт при навеске предметов, на вертикальное ограждение.

Под крюком располагается гайка, которая применяется в конструкции изогнутого метиза и служит для разжима распорной цанги. Так втулка надежно фиксируется в перегородке или несущей стене. Удобство этого вида заключается в том, что его можно убрать в любое время, если есть необходимость.

Эти виды применяются в быту и служат для навески приборов освещения, бойлеров, других устройств. В других вариантах свободный конец изгибается кольцом и приспособлен для натягивания веревки.

Составные


Крепеж состоит из анкерной плиты и стержня, который соединяется муфтой со штырем. Закрепить шпильку в бетоне можно с помощью резьбы, на которую накручивается гайка, чтобы стянуть крупные строительные элементы или части оборудования. Шпильки достигают несколько метров в длину.

Фундаментный комбинированный болт служит для фиксации оборудования в опоре. Нижний стержень крепежного элемента с анкерной плитой и муфтой ставится до подачи бетона, а верхняя часть ввертывается в сцепление. Оборудование навинчивается на шпильку, затем верхняя часть приваривается. Используется метрический тип резьбы, материалом служит конструкционная углеродистая, низколегированная или конструкционная сталь.

Съемные


Анкерное окончание монолитно заделывается в кирпич или бетон, а в него ввинчивается болт, который может демонтироваться из отверстия при необходимости. Распорные анкеры применяются в отделочных, ремонтных работах, состоят из клина и распорной цанги. Эффективность работы зависит от разновидности материала заделки и глубины анкеровки фундаментных болтов.

Втулка расширяется клином и прочно держится в бетоне за счет сил трения. При монтаже клин может забиваться внутрь цанги или ввинчиваться по резьбе. Есть разновидность крепежа, когда втулка снабжена двумя участками расширения и блокирует вылет метиза около головки и на теле анкерного устройства. Такими разновидностями крепят заполнения поемов, перегородки, несущие профили под панельную отделку.

Прямые


Выглядят как металлические штыри с резьбой на одном торце. Монтируются в монолитные участки одновременно с укладкой бетона или вклеиваются в готовое основание. По нормам прямые анкеры не должны превышать 140 см.

Забивные анкера относятся к механическим разновидностям и состоят из двух элементов:

  • стальной обоймы или из иного прочного материала;
  • резьбового штыря, вкручивающегося в кассету.

С анкерной плитой


Болты выпускают в виде стержня с метрической резьбой, на одной стороне которого крепится плита с помощью шайб и гаек. Опорный элемент предназначается для крепкой фиксации в бетоне. Такие крепежи производятся длиной до 5 м, изготавливают из сталей высокой прочности марок 09Г2с, 20, 40Х, 35.

Перед тем как крепить анкер в основании, в отверстие наливают специальный клей или химический раствор

При таком крепеже важно соблюдать технологию нанесения и выдержки, иначе может пострадать несущая способность соединения. Время эксплуатации каждого вида после заливки клея указывается в инструкции

Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно.

Основные виды

Именно от основных видов, которые представлены в продаже, будут зависеть особенности монтажа не только самого болта, но и того изделия, которое вы будете фиксировать к стене. При этом современный рынок предлагает множество вариантов, но среди них хотелось бы выделить следующие разновидности:

1. Болт с гайкой. Этот вариант самый распространенный. Здесь конструкция имеет резьбу на шпильке, на которую, с предварительно установленной шайбой, накручивается гайка. Как мы говорили раньше, конструкция предполагает наличие распорной втулки. При монтаже, поместив изделие целиком в отверстие, диаметр которого должен быть не более чем диаметр распорной втулки, начинают закручивать гайку. При этом болт втягивается, расталкивает края распорной втулки, и она расширяется, прижимая изделие к краям проделанного отверстия. Соединение получается максимально прочным, простым и в то же время разборным. Последнее свойство является значимым, поскольку если применять сварочное соединение, то разобрать уже будет проблематично.

Анкерный болт с кольцом 2. Изделия с крюком и кольцом. От предыдущей разновидности здесь отличает то, что в вершине изделия располагается крюк. Он здесь не случайно, поскольку подобный анкер предназначен для монтажа в горизонтальной плоскости. На него удобно вешать что-то тяжёлое. Например, в спортивных залах такие анкера принято использовать для монтажа бойцовских груш к потолку. Именно спортивный инвентарь и удобно монтировать им, поскольку его всегда можно снять. В быту такой вид крепежа тоже имеет место быть, например, при подключении электричества к частному дому, когда на анкер вешают специальный зацеп с проводом. Одной из разновидностей можно считать аналогичные изделия с кольцом. Их применяют для более сложных и зачастую неразъемных соединений. Кольцо обеспечивает надежную жесткость, позволяет даже выдерживать нагрузки под альпинистами. В зависимости от назначения, само изделие может отличаться по длине, а также другим особенностям. Например, есть короткие, с увеличенным диаметром шайбы, с наличием дополнительного гальванического покрытия, либо обычные, а также изделия, покрытые цинковым слоем.

Довольно часто применяется анкерный болт двухраспорный. Это вариант крепежа, когда изделие имеет две втулки, одна из которых является дополнительным усиливающим узлом. Последнее обеспечивается дополнительной площадью соприкосновения со стенами.

Анкерный болт с крючком

Наиболее узкой разновидностью считается анкерный болт клиновый. Они не нашли широкого применения, как все вышеперечисленные, но тоже имеют место быть на мировом рынке. В отличие от предыдущих вариантов, где основным разборным узлом является втулка, здесь в качестве этого узла выступает подвижный элемент в форме клина.

Когда мы вращаем гайку, клинообразный элемент свободно перемещается. Находя максимально узкое место, он упирается и начинает расширяться под действием внешних сил. Таким образом, соединение получается надежным. Но, конструкция такого анкера сложнее, поэтому он обходится дороже.

Основным действием при монтаже является необходимость проделывать отверстие. Его желательно либо делать чуть меньше, либо таким же диаметром, как и диаметр втулки. В то же время есть и такие разновидности как забивные анкеры.

В отличие от предыдущих видов, здесь необходимо проделать отверстие, вставить туда специальные гильзы, выполнить ударное действие специальным гвоздём, после чего его извлечь и закрутить во внутреннее пространство болт, либо крюк или что-то другое, чтобы выполнить монтаж в дальнейшем.

Отличить изделия можно и по типу инструмента, которым будем работать. Зачастую в основании анкера лежит гайка, воздействуя на которую гаечным ключом можно создать необходимое давление. Это позволит расширить гильзу даже в самых труднодоступных местах. Что касается других модификаций, то это разновидности под отвёртку.

Анкерный болт с гайкой двухраспорный

Их покупают значительно реже, поскольку отвертка не способна создать такое усилие, как гаечный ключ. Но, это удобно тогда, когда производится скрытая установка анкерных болтов. Поэтому если такой тип и применяется, то при небольших диаметрах, например, когда диаметр втулки менее 12 мм.

Технические характеристики

Решая определенную задачу путем применения болтов анкерного типа, следует принимать во внимание требования соответствующего нормативного документа. Положения ГОСТа устанавливают, наряду с размерами и весом данных крепежных деталей, также и иные их технические характеристики, в числе которых величина допустимой максимальной нагрузки

В ниже размещенной таблице представлены величины наиболее значимых параметров.

Параметр

MPF

TotAM

L

Н

TLotH

M20×24×360

46,8

280,0

360,0

60,0

380,0

M20×24×300

220,0

300,0

320,0

M16×20×360

27.4

300,0

360,0

50,0

375,0

M16×20×300

250,0

300,0

40,0

315,0

M16×20×250

200,0

250,0

265,0

M16×20×200

150,0

200,0

215,0

M16×20×151

100,0

151,0

165,0

M16×20×107

55,0

107,0

120,0

M16×20×75

25,0

75,0

85,0

M12×16×360

22,8

300,0

360,0

50,0

375,0

M12×16×300

240,0

300,0

310,0

M12×16×220

175,0

220,0

35,0

230,0

M12×16×180

135,0

180,0

190,0

M12×16×147

100,0

147,0

155,0

M12×16×111

65,0

111,0

120,0

M12×16×65

20,0

65,0

70,0

M10×12×200

18,3

150,0

200,0

45,0

210,0

M10×12×180

130,0

180,0

190,0

M10×12×150

100,0

150,0

160,0

M10×12×129

80,0

129,0

140,0

M10×12×99

50,0

99,0

110,0

M10×12×75

25,0

75,0

85,0

M10×12×60

15,0

60,0

40,0

70,0

M8×10×150

13,1

110,0

150,0

35,0

155,0

M8×10×130

90,0

130,0

135,0

M8×10×125

85,0

125,0

130,0

M8×10×97

60,0

97,0

30,0

100,0

M8×10×77

40,0

77,0

80,0

M8×10×60

15,0

60,0

40,0

65,0

M8×10×50

12,0

50,0

35,0

60,0

M8×10×40

5,0

40,0

30,0

45,0

M6×8×120

10,5

90,0

120,0

25,0

125,0

M6×8×100

70,0

100,0

105,0

M6×8×85

57,0

85,0

90,0

M6×8×65

37,0

65,0

70,0

M6×8×40

12,0

40,0

45,0

M6×8×25

3,0

25,0

17,0

30,0

M5×6,5×75

8,0

47,0

75,0

25,0

80,0

M5×6,5×56

28,0

56,0

60,0

M5×6,5×36

8,0

36,0

40,0

M5×6,5×25

5,0

25,0

15,0

25,0

M5×6,5×18

3,0

18,0

10,0

20,0

Принятые обозначения:

MPF– минимальная вырывающая сила (MinimumPullingForce, – англ.) для бетона В25. Единица измерения – килоньютоны;

TotAM – толщина прикрепляемого материала (ThicknessoftheAttachedMaterial, – англ.);

L– длина закрепленного стержня с гайкой;

Н – глубина анкеровки;

TLotH- общая длина отверстия: в материале основания + в прикрепляемом объекте (TotalLengthoftheHole, – англ.).

Все размерные характеристики представлены в миллиметрах.

Стандарты ГОСТ

Анкерные болты считаются наиболее распространенным способом крепежа зданий к фундаменту. Параллельно с оценкой качества самих деталей, должна быть тщательная проверка фундамента. В противном случае есть вероятность нарушения болтовых соединений. Бетон должен быть достаточно прочным, чтобы удерживать анкерные болты. Если бетон слабый или пористый, сверление отверстий под болты может привести к появлению трещин или крошению. Следовательно, никакой гарантии прочности не существует в таких случаях.

Несмотря на то, что опорные стены могут обеспечить стабильность конструкции, необходимо предпринять дополнительные меры для снижения вероятности повреждения. Проекты разрабатывают с учетом не только постоянных факторов воздействия, но и потенциальных сейсмических угроз. Согласно единый строительному кодексу, разработанному на основе ГОСТ, установлено, что фундаментные плиты должны быть прикреплены болтами к фундаменту болтами диаметром 1/2 дюйма на расстоянии не более 1,8 метров друг от друга. Один болт должен быть размещен в пределах 30,5 см от каждого конца секции пластины.

В стандартах ГОСТ регламентируют не только особенности строения болтов, но и прописывают материал, из которого должны изготавливать детали. Основное правило для всех видов анкерных прочных болтов – технология производства из легированной и углеродистой стали. Если это обусловлено маркировкой по ГОСТ, для улучшения свойств болтов дополнительно наносят цинк. Он улучшает качества, защищая крепежные системы от коррозии.

Нанесение цинка возможно двумя способами:

  1. Гальванический. Суть заключается в том, что для обработки используют гидролизную ванну. Атомы цинка покрывают поверхность анкерного болта.
  2. Диффузионный. Оцинковка происходит под воздействием высоких температур. Методом нагрева атомы проникают в поверхность крепежа.

Оба способа отлично себя зарекомендовали, поэтому для достижения результата можно использовать любой из них

При этом важно придерживаться правил и нормативов, зафиксированных в строительном кодексе

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
