Бензопила хускварна цепь не крутится

Проблемы с цепью бензопилы

Кроме проблем с двигателем, у бензопилы могут появляться проблемы в работе из-за неисправности режущего (пилящего) узла, состоящего из масляного насоса, шины и пильной цепи.

На шину не поступает масло

Обычно, если не поступает масло на цепь бензопилы, требуется выполнить проверить каналы, по которым идет подача масла на шину, и очистить их от загрязнений. Если предыдущие действия не обнаружили причину неполадки, то придется проверять масляный насос. Для этого нужно:

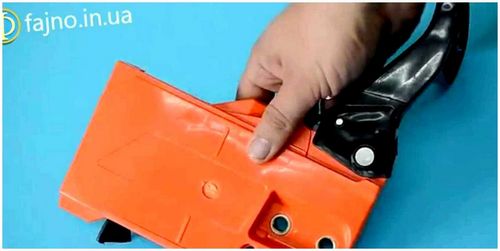

  • снять часть кожуха бензопилы;
  • снять муфту;

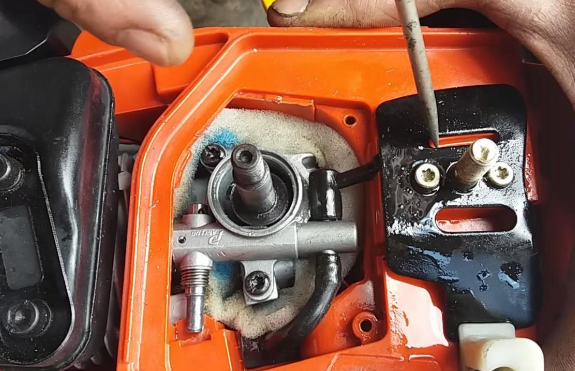

  • открутив 3 винта, снять крышку, скрывающую насос;
  • добраться до шестерни червячного механизма, которая вращает вал насоса.

Если резьба на ней износилась, то вал не вращается, насос не работает, цепь не смазывается. Изношенную шестерню нужно заменить. Также можно вытащить сам масляный насос и вручную попробовать прокачать через него масло. Если оно не прокачивается, насос следует заменить.

Масляный фильтр бензопилы

Также недостаток смазки может быть по причине ее утечки. Следует проверить, насколько герметично подсоединены трубки, идущие от масляного насоса. Если герметичность нарушена, трубки меняются на новые.

Цепь рвется

Если цепь порвалась во время работы бензопилы, то произойти это могло при попадании ее на твердый предмет, например, на гвоздь. Если же цепь постоянно рвется, то причины могут быть следующие.

  1. Низкое качество металла, из которого изготовлена пильная цепь. Необходимо покупать пилы для бензорезов от известных брендов.
  2. Перегрев цепи из-за плохой смазки. В результате пила перегревается, изменяются свойства металла, и она рвется под нагрузкой. Требуется проверка всей системы смазки бензопилы (рассматривалось выше).

Также о причинах частых обрывов цепи можно узнать из этого видео .

Цепь не крутится

Данная неприятность часто преследует неопытных владельцев бензопил. Они забывают после запуска двигателя снять тормоз. В результате цепь не крутится, происходит перегрев тормозной системы, и выходит из строя механизм сцепления. Проблема решается снятием пилы с тормоза. Если сцепление не “сгорело”, вы заметите вращение цепи. В противном случае потребуется замена механизма сцепления.

Цепь быстро тупится

В основном, причина того, что цепь быстро тупится, является плохое качество пилы. Пытаясь сэкономить на покупке фирменных цепей, владельцы бензопил покупают пилы неизвестных производителей, либо по неопытности приобретают подделки под известные бренды. Лучше всего покупать режущий элемент для бензореза в фирменных магазинах. Большой популярностью среди владельцев данной техники пользуются пильные цепи Stihl (Штиль).

Цепь не останавливается

Если при работе бензопилой вы заметили, что пильная цепь не останавливается в нужный момент, то у этой поломки может быть 2 варианта.

  1. Загрязнилась тормозная лента. При работе пилы под ленту может попадать грязь, опилки, пыль и т.д. В результате происходит блокировка тормозного механизма, и цепь не останавливается при сбросе газа. Устраняется проблема чисткой данного узла.
  2. Износилась тормозная лента. Необходимо заменить данный элемент тормозной системы.

Цепь клинит

Такое случается, когда изнашивается ведущая или ведомая звездочка. Цепь обычно начинает клинить под нагрузкой. Но без нагрузки пила может вращаться. На фото ниже показана изношенная ведущая звездочка бензопилы.

На следующем фото видно, что причину, почему клинит цепь, нужно искать в месте расположения ведомой звездочки.

Но что же делать, если бензопилу заклинило полностью, и все попытки потянуть за стартер безрезультатны? Такая неисправность иногда встречается на бензопилах китайского производства. Вызывается она открутившимися от вибрации болтами, которыми прикручивается двигатель к пластиковому кожуху агрегата. Эти болты находится прямо под маховиком (магнето). На фото ниже стрелками показано расположение проблемных болтов.

Выкручиваясь, они начинают тереться о маховик и могут полностью заклинить бензопилу. На следующем фото показан маховик с имеющимися потертостями от болтов.

Для устранения неисправности потребуется снять маховик с вала двигателя и закрутить болты.

Бензопила криво пилит

Данная проблема может возникнуть, если цепь затупилась или неправильно заточена. Это, в большей мере, относится к новым бензопилам. Но если износилась шина, то даже после замены цепи вы заметите, что пилу уводит в сторону. Износ шины можно легко определить, если поставить ее на ровный стол и приложить к ней угольник, как показано на следующем фото.

В данном случае можно заметить, что между шиной и уголком есть зазор примерно в 2 мм. Именно из-за такого одностороннего износа шины бензопила пилит криво. Решается проблема только заменой шины на новую.

Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Бензопила на даче, в частном доме не редкость. Она может быть любительской, полупрофессиональной и профессиональной. Выбор зависит от частоты и сложности деятельности. Это значительно упрощает работу по заготовке дров, помогает быстро поставить сруб. В случае поломки в большинстве случаев можно отремонтировать бензопилу своими руками. Поломка оборудования может быть связана с проблемами в режиме холостого хода, механизм не запустится и не запустится.

Принцип ремонта всех бензопил примерно одинаков. Обязательно прочитайте инструкцию перед работой. Для этого типа оборудования очень трудно не сам ремонт, а поиск источника поломки.

Как и когда регулировать зажигание на пиле Хускварна

У пользователей бензопил Хускварна, часто возникает вопрос: как и когда регулировать зажигание. Ответить на него просто. На бензопилах Хускварна установлена электронная катушка зажигания и маховик, в которых не предусмотрена возможность регулировки. Единственное, что можно регулировать, это зазор между катушкой и маховиком.

Для регулировки зазора в домашних условиях необходимо вырезать из пластиковой бутылки щуп, после чего ослабить винты крепления катушки. Далее, щуп устанавливается между контактами катушки и маховиком. Винты затягиваются.

Регулировать зазор необходимо при проведении ТО или при обнаружении задиров на поверхности маховика. Такие задиры свидетельствуют о том, что зазор полностью отсутствует.

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

  • регулярная смазка деталей муфты;
  • своевременная очистка механизма от пыли и засохшего масла;
  • эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
  • избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

  • барабан;
  • звездочка;
  • пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Натяжение пильной гарнитуры и зачем вообще нужна эта процедура

В процессе эксплуатации бензопилы происходит нагрев не только двигателя, но и пильной гарнитуры. Это обусловлено перемещением цепи по плоскости шины, в результате чего выделяется тепловая энергия, которая влечет за собой расширение материалов. Шина имеет большой размер, за счет чего происходит быстрый отвод тепла, а режущая гарнитура нагревается до больших температур, и охлаждается очень медленно. Особенно снижается качество охлаждения детали, когда происходит распиливание твердой древесины большого диаметра.

В процессе нагревания цепи, происходит ее увеличение размера за счет линейного расширения от воздействия высоких температур. В итоге наблюдается провисание цепи относительно шины, что влечет за собой вероятность спадания гарнитуры

Последствия ее слетания с шины во время работы инструментом крайне неблагоприятные, и поэтому очень важно всегда перед тем, как работать агрегатом, необходимо проверить степень и качество натяжения режущей гарнитуры. Это относится абсолютно ко всем маркам бензопил Штиль, Хускварна, Эхо, Партнер, Макита и прочие

Причем учитывать натяжение следует не только на бензопилах, но и электрических пилах.

Причины, по которым нужно соблюдать качество натяжения цепи, следующие:

  1. Снижение эффективности пиления древесины. Инструмент, на котором ослаблена цепь, имеет меньшую производительность. Проявляется это тем, что увеличивается время распила древесины.
  2. Увеличение нагрузки на двигатель, сцепление, звездочку и шину — причем это относится не только к ослабленной цепи, но и перетянутой.
  3. Износ самой цепи — если работать агрегатом с неправильно натянутой гарнитурой, то это влечет за собой ускоренный ее износ. Связано это с тем, что увеличивается температура, поэтому быстрее затупляются зубья, и изнашиваются звенья.
  4. Небезопасность эксплуатации инструмента — работа агрегатом с ослабленной или перетянутой гарнитурой не только вредна для бензопилы, но еще и опасна для пильщика. Кроме ее спадания с шины во время перемещения на высокой скорости, цепь также может порваться (если будет чрезмерно натянута), что в итоге чревато развитием фатальных последствий.

Теперь Вы понимаете, насколько важной является процедура натяжения режущей гарнитуры бензопилы. И здесь неважно насколько качественным является инструмент или цепь, ведь ослабление натяжения гарнитуры — это естественный процесс

Интересно знать! При частых перепадах температур и эксплуатации инструмента происходит не только притупление зубьев цепи, но еще и растяжение звеньев. Именно за счет растяжения звеньев (увеличения диаметра), необходимо проводить процедуру регулировки степени натяжения.

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

  • Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
  • Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
  • Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы.

Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.

Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.

https://youtube.com/watch?v=N5NXwPMA5FM

Ремонт бензопилы своими руками, видео

Работая бензопилой, в некоторых случаях можно заметить, как при распиле ствола дерева диаметром более 30 см, шину понемногу начинает уводить вбок. Это особенно заметно, когда необходимо разрезать стволы большого диаметра, применяя технику двойного реза, т. е. сначала пилят сверху, а потом переворачивают и допиливают до конца.

Чурки, криво отпиленные бензопилой, имеют неровную поверхность, это доставляет некоторый дискомфорт при их расколе на поленья. А использование такой бензопилы при кладке сруба, например, для торцевания брусков и вовсе не допустимо, т. к. торцы будут получаться неровными.

Дискомфорт при работе, снижение производительности, увеличение расхода топлива, кривой рез, это все негативные последствия данного явления, а в чем же причина?

Причин на самом деле всего три:

  1. Неравномерная заточка зубьев;
  2. Использование цепи, не соответствующей параметрам шины или наоборот;
  3. Повышенный износ пильной гарнитуры бензопилы.

Почему на бензопиле не смазывается цепь?

Основной причиной этой проблемы служит поломка штатной системы смазки для установленной гарнитуры. В первую очередь нужно проверить масляную помпу.

По ее внешнему виду можно определить исправность узла:

  • если насос полностью залит смазкой, значит масло вытекает сквозь отверстие или трещину в месте подключения трубки к помпе;
  • если помпа полностью сухая, значит она не способна выкачать масло из соответствующего резервуара;
  • трещины, крупные сколы и другие дефекты помпы – это также признаки необходимости ее замены.

Помимо маслонасоса нужно осмотреть трубки, по которым поступает смазка. В случае их надрыва или перегиба масло будет вытекать или возвращаться обратно в резервуар.

В некоторых случаях смазка не поступает на шину из-за забитых пазов, предусмотренных на ее поверхности. В них могут остаться мелкие опилки или пыль, которая будет мешать нормальной циркуляции масла. В таких случаях шину потребуется промыть чистым бензином и тщательно высушить.

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

  1. Неисправность масляного насоса;
  2. Засор фильтрующего элемента, установленного в баке;
  3. Неисправность сапуна масляного бака;
  4. Разрыв масляного шланга;
  5. Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
  6. Засор масляного канала в корпусе пилы;
  7. Засор канала подачи масла в шине;
  8. Неисправность шестерни привода масляного насоса.

Как пользоваться бензопилой

Верно воспользоваться бензопилой принципиально, чтоб избежать травмоопасных случаев. Идеальнее всего о правилах работы бензопилы сказано в аннотации к ней. Главное прочно держать инструмент 2-мя руками и всеми пальцами.

Устройство стартера

Стартер бензопилы предназначен для пуска ее мотора, осуществляющегося за счет прокручивания коленвала. При всем этом топливно-воздушная смесь, которая находится в движке, сжимается поршнем. Искра вызывает ее воспламенение, в итоге чего запускается ДВС.

Составными частями стартера являются:

  • Ручка;
  • Трос;
  • Барабан;
  • Возвратимая пружина.

При резком вытягивании ручки с тросиком барабан сцепляется с валом. Последний начинает прокручиваться. После отпускания ручки пружина обеспечивает ее возврат в первоначальное положение. Чтоб провернуть вал с таковой скоростью, при которой произойдет пуск мотора, следует приложить определенные усилия: почти всегда растягивать ручку пригодится пару раз.

Для того чтоб сделать процесс пуска мотора более легким, на практике используют, к примеру, такие способы:

  • При помощи заслонки обогащают топливную смесь;
  • Используя особый клапан, снижают давление снутри цилиндра.

Для облегчения пуска в неких моделях стартеров предвидено наличие также и дополнительной пружины. Она сначала сжимается при выдергивании троса, а потом разжимается, раскручивая этим движок.

Почему бензопила пилит криво, и как быстро решить проблему

Многие владельцы бензопил знают, что при работе с деревом, диаметр которого превышает тридцать сантиметров, резка материала сопровождается изгибом покрышки, которая как бы отодвигается в сторону. Проблема становится очевидной, когда диаметр ствола увеличивается, когда операторы используют технику «двойного реза» (отрезание сверху, затем переворачивание ствола и выполнение второго реза для чистовой обработки материала). Если бензопила режет криво, необходимо немедленно определить причину.

Когда ослаблена цепь и чем это опасно

Каждую бензопилу необходимо регулярно натягивать. При несоблюдении этого правила последствия могут быть очень травматичными. Большинство пилотов знают, что это такое и как правильно натягивать или натягивать цепь. Правильное натяжение режущего приспособления. при попытке оторвать его от шины полностью видны три стержня, как показано на фото ниже.

Если цепь провисает или перетягивается, шина изнашивается. И не только направляющая, но и звездочка, подшипник и мотор. Поэтому возьмите за правило проверять натяжение цепи перед использованием инструмента.

Тщательное обслуживание инструмента, регулярная проверка основных узлов устройства позволяет быстро найти неисправность. А так как в бензопиле узлы соединены между собой, быстрое устранение одной проблемы снижает шансы других.

Как избежать неправильной заточки

Чтобы предотвратить кривую резку из-за неравномерной заточки, вы можете использовать специальный точильный станок, чтобы время от времени или в случае серьезных повреждений выправлять цепь. Купите станок и заточите сами или отправьте в мастерскую на заточку.

Дело в том, что станок при заточке настраивается по наиболее изношенному зубу, который имеет самый маленький размер среди всех. После заточки все зубья будут иметь одинаковый размер, который будет равен зубу, на котором производилась регулировка.
