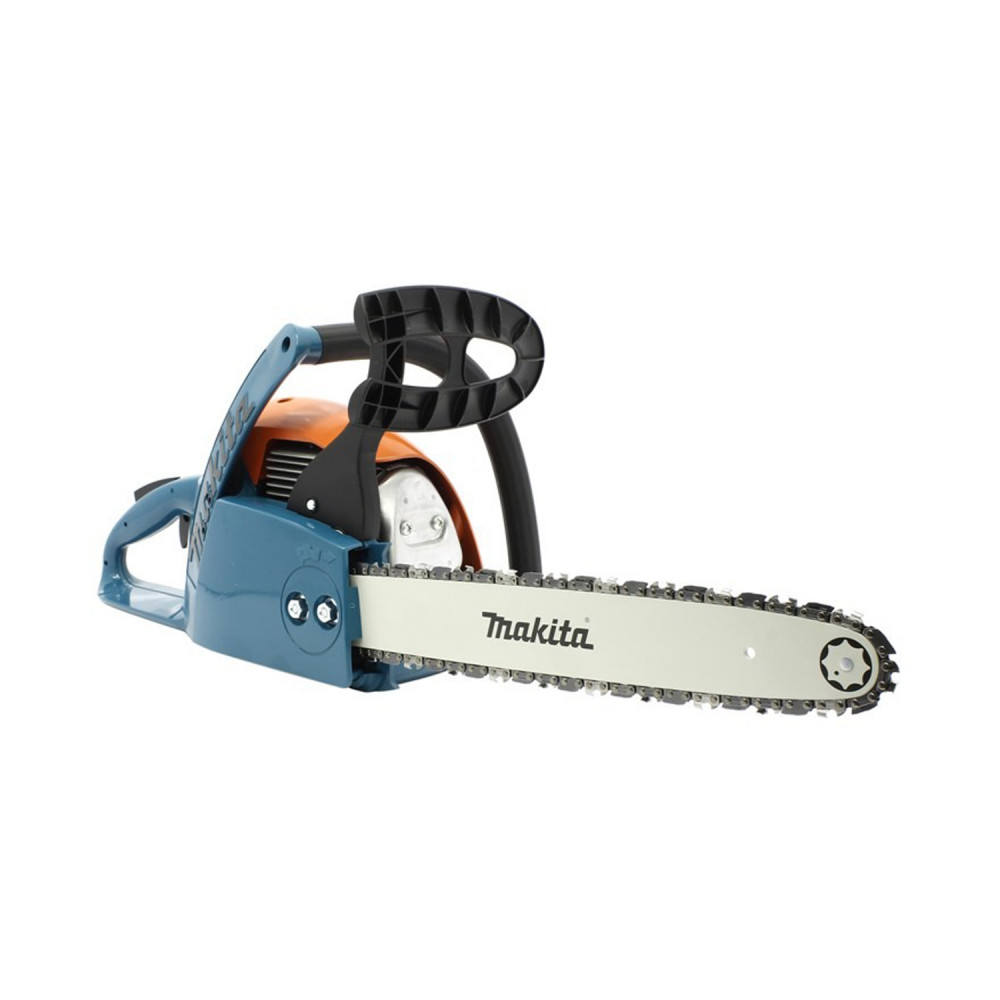

Бензопила макита dcs4610 40

Описание и технические характеристики

Бензопила Макита DCS4610 предназначена в первую очередь для любительской эксплуатации. Мощность устройства отвечает средним показателям, равна 1,7 кВт. Бак для масла вмещает 0,25 л вещества, что соразмерно с объемом двигателя, составляющим 45,1 см³. Вес устройства немного менее 5 кг. Есть 56 звеньев, которых вполне достаточно для распиливания предметов, причисляющихся к бытовым. Уровень шума 101,2 дБ(А), что является оптимальным показателем.

Данное устройство отличается высокомощным двигателем и небольшой вибрацией, что облегчает процесс работы. Обслуживание не занимает большого количества времени и долгое время не требует финансовых затрат. Дизайн эргономичен. Это необходимо для возможности легкой работы с устройством, без отвлечения на мелкие неудобства. Время непрерывной работы увеличено, что является отличным показателем для недорогой модели бензопилы, так как ее цена составляет от 12000 рублей.

Макита DCS4610 имеет ряд преимуществ, среди которых наличие инерционного тормоза цепи, защищающего пользователя от неприятных ситуаций, автоматическая смазка цепи (см. масло для смазки цепи бензопилы), то есть значительная экономия времени владельца.

Пуск двигателя легко устанавливается, так как выполняется его подкачка. Электроплита оснащена дополнительной рукояткой, которая уменьшает вибрацию. С ее помощью можно осуществлять наиболее точные разрезы, есть возможность комфортно работать.

Инструкция по эксплуатации бензопилы Makita DCS4610

Неизменным помощником и советчиком новоявленного владельца цепной бензопилы является эксплуатационное руководство, в котором подробно раскрыты следующие разделы:

  1. Устройство бензопилы, пошаговая сборка.
  2. Безопасность при работе и обслуживании.
  3. Приемы работы с инструментом.
  4. Таблица технических характеристик.
  5. Подготовка бензопилы “Макита” к работе.
  6. Техобслуживание.
  7. Таблица неполадок.
  8. Кратко поделимся информацией из разделов.

Подготовка к работе

Инструмент вводится в эксплуатацию следующим образом:

  • бензопила собирается согласно инструкции;
  • закрепляется гарнитура;
  • производится натяжка цепи;
  • готовится смесь топлива и масла, из расчета 1/50;
  • в соответствующие баки заливается топливо и масло;
  • бензопила “Макита” заводится;
  • проводится проверка работы тормоза, регулировка карбюратора, поступающего на цепь масла и т. д.

Для приготовления качественной топливной смеси берется 20 мл. высококачественного оригинального макитовского моторного масла для двухтактных двигателей и 1 л. бензина с октановым числом не менее 92.

Техническое обслуживание

Следующие простые действия обеспечат длительное поддержание цепной пилы “Макита”в рабочем состоянии:

  1. Контролировать работоспособность тормозной системы, гарнитуры, перед эксплуатацией.
  2. Перед началом работ отрегулировать холостой ход, подачу смазки и т. д.
  3. Своевременно заправлять бензопилу горючей смесью.
  4. Следить за уровнем масла в бачке.
  5. Чистить фильтры.
  6. После работ производить полную очистку инструмента от тырсы и других загрязнений.
  7. Своевременно затачивать пильную цепь.
  8. Своевременно проводить плановые осмотры и ремонтные работы.
  9. Использовать только оригинальные запчасти и расходники.
  10. Серьезный ремонт проводить в сервисных центрах.

Неисправности бензопилы Makita DCS4610

Перечислим основные проблемы бензиновой модели DCS4610:

Мотор не заводится, глохнет:

  • нет топлива;
  • проблемы со свечей;
  • обрыв провода;
  • требуется настройка карбюратора;
  • забился фильтр;
  • не работает стартер;
  • нет компрессии в цилиндре и т. д.

Нагретый мотор плохо запускается:

не отрегулирован карбюратор.

Цепь не двигается:

задействован тормоз цепи.

  • воздушный фильтр забился;
  • не отрегулирован карбюратор;
  • глушитель забился;
  • клапан цилиндра (выпускной) забился.

Отсутствует смазка цепи:

  • закончилось масло;
  • борозда засорена.

Предлагаем изучить полную инструкцию по эксплуатации бензопилы “Макита” DCS4610.

Регулировка карбюратора

В некоторых случаях (например, неровная работа двигателя) необходима регулировка карбюратора. Для того, чтобы отрегулировать карбюратор необходимо:

  1. Отверните регулировочный винт карбюратора против часовой стрелки до упора.
  2. Запустите мотор, дайте ему прогреться на высоких оборотах.
  3. Вращая винт холостого хода, остановите цепь.
  4. Проверните винт еще на пол оборота против часовой стрелки.
  5. Убедитесь, что двигатель плавно набирает обороты и также плавно их сбрасывает.

Если неисправность в карбюраторе не удалось устранить, обратитесь в ближайший сервисный центр.

Основные параметры бензоинструмента

Агрегат характеризуют маленькие размеры и небольшая масса при достаточно мощном моторе. Такие параметры обеспечивают удобную и надёжную эксплуатацию вне зависимости от сферы.

Технические характеристики:

  • Объём цилиндра – 45,1 см3;
  • Диаметр цилиндра – 43 миллиметра;
  • Максимальная мощность – 9000 оборотов/минуту;
  • Вместительность топливного бака – 370 миллилитров;
  • Вместительность масляного бачка – 250 миллилитров;
  • Расход топлива при максимальной нагрузке – 0,94 килограмм/час;
  • Шаг зубьев – 3/8 дюймов;
  • Количество зубьев – 6 штук;
  • Длина шины – 35, 40 сантиметров;
  • Вес – 4,75 килограмм.

Основные параметры бензоинструмента

Агрегат характеризуют маленькие размеры и небольшая масса при достаточно мощном моторе. Такие параметры обеспечивают удобную и надёжную эксплуатацию вне зависимости от сферы.

Технические характеристики:

  • Объём цилиндра – 45,1 см3;
  • Диаметр цилиндра – 43 миллиметра;
  • Максимальная мощность – 9000 оборотов/минуту;
  • Вместительность топливного бака – 370 миллилитров;
  • Вместительность масляного бачка – 250 миллилитров;
  • Расход топлива при максимальной нагрузке – 0,94 килограмм/час;
  • Шаг зубьев – 3/8 дюймов;
  • Количество зубьев – 6 штук;
  • Длина шины – 35, 40 сантиметров;
  • Вес – 4,75 килограмм.

Выявление и устранение очевидных неисправностей бензопилы.

Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:

Проверка искры на свече зажигания и устранение причин.

Первым этапом поиска причин того, почему бензиновая пила не заводится, является проверка искры на свече зажигания. Существует много факторов, влияющих на работу данного элемента. Однако основными на начальной стадии дефектовки инструмента являются:

Все они способствуют образованию нагара на электродах свечи. В 50 случаях из 100, пилы не заводятся на холодную по причине отсутствия искры из-за отложений нагара на электродах и их коррозии. В результате происходит либо уменьшение зазора, либо его увеличение.

Проверка свечи зажигания у неработающей бензопилы

Проверить наличие искры довольно просто. Для этого потребуется:

Если в момент запуска двигателя бензопилы между электродами наблюдается хорошая искра, то с узлом зажигания все в порядке. Если же ее нет, то стоит прочистить сам элемент и проверить зазор электродов. При необходимости с помощью специального щупа отрегулируйте расстояние между контактами.

Искры на свече зажигания может не быть и по иным причинам. Из основных неисправностей, влияющих на плохой запуск бензопилы и неустойчивую работу ДВС на холостом ходу, от которых инструмент может заглохнуть, можно отнести следующие:

Регулировка карбюратора бензопилы Макита

Плановая настройка встроенного топливного узла бензопилы Makita должна производиться на полностью исправном силовом агрегате. Любое нарушение в его работе может стать причиной неправильной установки требуемых оборотов ДВС.

О том, как правильно отрегулировать карбюратор бензопилы, расскажет ее фирменная инструкция по эксплуатации. Если руководства под руками нет, то действовать оператору придется в такой последовательности:

  1. Вначале на пиле с заглушенным и остывшим мотором нужно повернуть все 3 регулировочных винта по часовой стрелке до упора. Сразу после этого каждый из них необходимое повернуть на 1/4 оборота в обратном направлении;
  2. Чтобы настроить низкие обороты, нужно начать медленное поворачивание винта L в разные стороны до тех пор, пока мотор не станет работать максимально слаженно и стабильно;
  3. Если после настройки низких оборотов цепь на полотне вращается, потребуется найти то положение винта T, при котором режущий орган будет стоять неподвижно;
  4. Для настройки высоких оборотов к цилиндру ДВС нужно подключить тахометр. Путем поворачивания винта H нужно найти те обороты, которые обеспечат бесперебойную работу двигателя без посторонних звуков.

https://youtube.com/watch?v=i86KPD7EA_o

Чтобы проверить работу бензопилы Makita, нужно заглушить и снова завести ее ДВС. Если при плавном нажатии оператором рычага акселератора мотор стабильно набирает скорость, значит настройка штатного карбюратора была выполнена правильно.

Внешний вид и назначение

Бензопила Makita отличается не только высоким качеством технического исполнения, но и хорошо узнаваемым дизайном: серебристая сталь режущей поверхности отлично сочетается с серебристо-голубым оттенком корпуса и черной окраской рукояти.

Модельный ряд бензопил включает агрегаты различной мощности, которые востребованы как среди любителей, так и среди профессионалов. Их используют в быту, в процессе активного отдыха, а наиболее мощные модели — на лесозаготовках.

С их помощью агрегат можно использовать как:

  • лодочный мотор;
  • лебедку;
  • устройство для бурения льда или земли;
  • дровокол;
  • водяной насос;
  • компрессор.

Регулировка карбюратора бензопилы

Большинство бензопил имеет на карбюраторе три регулировочных винта. По порядку о каждом:

  • T -Винт холостого хода. Винт холостого хода отвечает за положение дроссельной заслонки,когда рукоятка «газа» полностью отпущена. Если дроссельная заслонка недостаточно открыта, то двигатель будет глохнуть при отпущенной рукоятке так как заслонка перекроет подачу топливной смеси. В случае же если дроссельная заслонка будет открыта на большую величину чем положено, то тогда цепь будет вращаться, что категорически запрещается техникой безопасности при работе с бензопилой.
  • L-Винт регулировки низких оборотов. Данный винт регулирует количество топлива в топливной смеси при работе бензопилы на холостом ходу. Если количество топлива будет большим, то двигатель будет глохнуть под нагрузкой, если топлива будет недостаточно то в результате — перегрев двигателя, задиры и так далее…
  • H-Винт регулировки высоких оборотов. Отвечает за количество топлива в смеси при работе бензопилы. Если данная регулировка настроена на большее количество топлива, то двигатель работает «неприемисто» и дымит, а если на меньшее, то получаем слишком высокие обороты и перегрев.

Регулировка карбюратора пошагово

  1. Проверяем состояние воздушного фильтра. Снимаем его и или прочищаем или меняем. В случае если воздушный фильтр забит грязью и опилками работа бензопилы нормальной не будет.
  2. Проверяем состояние глушителя. Он должен быть чистым и незабитым. Подробнее о чистке глушителя ТУТ.
  3. Перед тем как начать регулировку карбюратора стоит залить топливный бак не менее чем на половину.
  4. Если бензопила способна запуститься, то ей стоит дать поработать несколько минут чтобы она прогрелась. Если регулировку проводить «на холодную», то смесь будет переобогащенной после прогрева.
  5. Начинать регулировку необходимо с регулировки оборотов холостого хода-винт L. Крайне желательно иметь тахометр, тогда ориентируемся на 2700 оборотов/минуту. Если нет, то нам надо найти самые высокие обороты на холостом ходу. При этом цепь вращаться не должна!!! Если она все же крутится (цепь конечно, а не Земля), то добиваемся ее остановки вращением винта T.  Звук работы бензопилы должен быть как при прослушивании файла ниже.https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-на-холостом-ходу.wav
  6. Регулируем высокие обороты- винт H. Если мы его вращаем по часовой то обороты будут возрастать, а если против часовой- падать. Закручиваем его до тех пор пока не появятся провалы в зажигании. После этого выворачиваем его примерно на одну пятую оборота. Звук бензопилы при работе на максимальных оборотах должен быть таким как при прослушивании файла ниже.https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-максимальные-обороты.wav
  7. Проверяем как бензопила набирает обороты. Она должна набирать их ровно и быстро. Если обороты растут медленно, то чуть выворачиваем винт L.

Помните, что оптимальная регулировка карбюратора это:

  • Максимально возможный ресурс бензопилы
  • Оптимальный расход топлива
  • Хорошая производительность

Инструкция по эксплуатации

При использовании устройства нужно в первую очередь обращать внимание на качество используемых материалов, например, топлива и масла , а также своевременно производить проверку и ремонт конструкционных элементов. Следует правильно работать с бензопилой, чтобы обеспечить максимальный результат ее применения (см

обкатка бензопилы).

Запуск двигателя

Бензопила готова к запуску только после ее полной сборки. Сначала происходит заправка устройства топливом, затем его нужно отодвинуть минимум на 3 м с места, где происходила заливка жидкости. Нужно подготовить ровную поверхность, убрать все лишние детали и уложить бензопилу.

Фиксация задней рукояти возможна, если использовать помощь другого человека или при проведении работ на полу или земле, чтобы была возможность придержать ее ногой. Это подготовительное положение перед запуском двигателя. дальнейшие действия зависят от типа старта.

Холодный старт

Топливный насос активируется при многократном нажатии, нужно подождать появления в нем горючего. Комбинированный выключатель направляется вверх. Придерживаются рукоятка и акселератор. Далее нажимается фиксаторная кнопка, после чего можно отпустить акселератор.

Его нужно поставить в положение среднего газа. Пусковой трос сильно вытягивается до появления значительного сопротивления, но не более, чем на 50 см. Нужно с силой его дернуть, чтобы появился сигнал зажигания. После этого трос следует заложить обратно.


Комбинированный выключатель

Комбинированный выключатель перемещается в положение “I”, когда слышно зажигание, после чего нужно снова потянуть трос. При включении двигателя следует нажать на акселератор для возвращения фиксирующей кнопки в исходное положение. Двигатель переводится в режим холостого хода, чтобы не было риска повреждения муфты сцепления.

Включение тормоза цепи (постановка на блокировку)

Цепной тормоз самостоятельно срабатывает в автоматическом режиме при возникновении опасной ситуации. Он распознается, если полотно электропилы интенсивно ускоряется и увеличивается инерционная масса рукооградителя.

Из-за этих факторов происходит сильный отскок, который является причиной моментального прекращения работы устройства, которая возобновляется при его подключении.

Отключение тормоза цепи

Ограждение руки нужно приподнять, направляя его на себя. Когда произойдет защелкивание, можно считать, что тормоз деактивирован.

Инструкция по эксплуатации

При использовании устройства нужно в первую очередь обращать внимание на качество используемых материалов, например, топлива и масла , а также своевременно производить проверку и ремонт конструкционных элементов. Следует правильно работать с бензопилой, чтобы обеспечить максимальный результат ее применения (см

обкатка бензопилы).

Запуск двигателя

Бензопила готова к запуску только после ее полной сборки. Сначала происходит заправка устройства топливом, затем его нужно отодвинуть минимум на 3 м с места, где происходила заливка жидкости. Нужно подготовить ровную поверхность, убрать все лишние детали и уложить бензопилу.

Фиксация задней рукояти возможна, если использовать помощь другого человека или при проведении работ на полу или земле, чтобы была возможность придержать ее ногой. Это подготовительное положение перед запуском двигателя. дальнейшие действия зависят от типа старта.

Холодный старт

Топливный насос активируется при многократном нажатии, нужно подождать появления в нем горючего. Комбинированный выключатель направляется вверх. Придерживаются рукоятка и акселератор. Далее нажимается фиксаторная кнопка, после чего можно отпустить акселератор.

Его нужно поставить в положение среднего газа. Пусковой трос сильно вытягивается до появления значительного сопротивления, но не более, чем на 50 см. Нужно с силой его дернуть, чтобы появился сигнал зажигания. После этого трос следует заложить обратно.


Комбинированный выключатель

Комбинированный выключатель перемещается в положение “I”, когда слышно зажигание, после чего нужно снова потянуть трос. При включении двигателя следует нажать на акселератор для возвращения фиксирующей кнопки в исходное положение. Двигатель переводится в режим холостого хода, чтобы не было риска повреждения муфты сцепления.

Включение тормоза цепи (постановка на блокировку)

Цепной тормоз самостоятельно срабатывает в автоматическом режиме при возникновении опасной ситуации. Он распознается, если полотно электропилы интенсивно ускоряется и увеличивается инерционная масса рукооградителя.

Из-за этих факторов происходит сильный отскок, который является причиной моментального прекращения работы устройства, которая возобновляется при его подключении.

Отключение тормоза цепи

Ограждение руки нужно приподнять, направляя его на себя. Когда произойдет защелкивание, можно считать, что тормоз деактивирован.

Инструменты и материалы

Схема двухтактного мотора бензопилы.

Конструкция механических узлов бензопил характеризуется неплохой надежностью и ремонтопригодностью. Фактически ко всем агрегатам и деталям имеется открытый доступ. При наличии нужной оснастки они просто снимаются для ремонта либо подмены. Для проведения разборки и проверки систем жизнеобеспечения мотора бензопилы следует запастись такими инструментами и материалами:

  • набор слесарно-монтажных инструментов;
  • ключ торцовый свечной;
  • тестер;
  • манометр для измерения компрессии;
  • щупы для измерения зазоров;
  • игла;
  • бумага наждачная;
  • топливная смесь (бензин масло);
  • ветошь.

Особенности настройки и регулировки

Чтоб выяснить, как отрегулировать карбюратор на бензопиле, следует научиться различать три винта (у неких моделей всего один).

Винты L и H похожи только на вид, по сути они различные

Каждый винт имеет свое буквенное обозначение:

  • «L» служит для опции низких оборотов;
  • «H» нужен для регулировки верхних оборотов;
  • «Т» нужен, чтоб отрегулировать холостой ход (у моделей с одним винтом находится только он).

Заводская регулировка является хорошей, а при помощи винтов настраивают работу мотора в особенных ситуациях (работа, связанная с различными климатическими критериями).

На схеме видны выходы винтов регулировки карбюратора при закрытой крышке

Для настройки бензопилы употребляют особый инструмент

Настройку делают только винтами L и Н. Чтоб повысить обороты, их поворачивают по часовой стрелке. Чтоб снизить – против часовой стрелки. Последовательность использования винтов: L – Н – Т.

Если появляются сомнения по поводу регулировки, лучше обратиться к спецу, потому что некорректная настройка способна вывести движок из строя.

Устройство карбюратора бензопилы

Перед тем как приступать к регулировке, следует знать устройство и механизм работы карбюратора. Это поможет избежать многих «осложнений». Итак, для начала вспомним механизм работы бензинового двигателя. В цилиндре находится горючее, при сжигании создается небольшой «взрыв» который делает огромное давление. Это давление толкает поршень, поршень, придя в движение, крутит коленвал. В итоге энергия давления преобразуется во вращательный момент, который приводит в движение цепь средством звездочки.

При обычной работе мотора в каждом цикле он спаливает всего до 10 миллиграмм горючего. А готовится и подается топливная смесь в карбюраторе.

Таким макаром, предназначение карбюратора соединять в нужных пропорциях горючую смесь с воздухом. Если эти пропорции нарушаются – нарушается работа мотора. К примеру, при смешивании поступает не достаточно горючего, а воздуха напротив много, то такую смесь именуют «бедной». И напротив, если воздуха недостаточно, а горючего напротив много, тогда это сверхнасыщенная смесь. Оба варианта приводят к сбоям в обычной работе мотора и требуют регулировки.

Карбюратор состоит из последующих базисных частей, и хотя конструкция может отличаться зависимо от модели, устройство и механизм работы приблизительно схож:

  • база карбюратора – трубка, по своим чертам напоминающая аэро трубу, через нее поступает воздушный поток;. поперек трубки размещена воздушная заслонка, своим положением она или увеличивает воздушный поток, или его уменьшает;
  • трубка имеет сужение. диффузор, который наращивает скорость воздушного потока как раз в месте, где размещено отверстие для подачи горючего;
  • само горючее в воздушный канал попадает из распылителя, в оный оно попадает через жиклер из поплавковой камеры (на фото обозначено в виде топливной иглы);
  • сама поплавковая камера служит типичным резервуаром, назначение которого заключается в обеспечении неизменного уровня горючего на входе в воздушный канал.

Механизм работы карбюратора последующий. По воздушному каналу течет резвый поток воздуха, его скорость будет зависеть и от положения заслонки. Уровень поплавка обеспечивает степень открытия канала подачи горючего и находится в зависимости от положения той же воздушной заслонки. Воздушный поток, проходя через диффузор, подхватывает поступившее горючее, распыляет его. В это момент и появляется смесь, которая всасывается через впускной трубопровод в цилиндр.

В поплавковой камере уровень давления приблизительно равен атмосферному, а вот в воздушном канале оно разреженное. Благодаря разнице давления горючее всасывается через жиклер в воздушный канал. Чем больше открыта воздушная заслонка – тем больший поток воздуха, и соответственно больше поступает горючего. Больше горючего – обороты мотора растут.

Такой механизм работы карбюратора. Могут быть аспекты в его строении, но зная, как работает простой карбюратор, всегда можно осознать и найти предназначение других частей.

Устройство бензопилы Makita DCS4610

Конструкция фирменной бензопилы Makita DCS4610 выделяется высокой плотностью и устойчивостью. Внутренние детали и рабочие механизмы модели посажены максимально близко друг к другу. При этом они не контактируют между собой, что исключает риск трения и перегрева отдельных элементов.

В основу заводского устройства бензопилы Makita DCS4610 вложен 2-тактный силовой агрегат, работающий на смеси 92-го бензина и синтетического моторного масла. Двигатель состоит из цельнометаллического неразборного коленвала, кованого поршня с одним штатным и одним дополнительным кольцом, а также хромированного заводского цилиндра рабочим объемом 45,1 см3. Улучшенная компоновка модели Makita DCS4610 снижает удельный расход топлива мотором – он составляет 580 г/кВт/час при работе ДВС под максимальными нагрузками.

Штатная конструкция бензопилы Makita DCS4610 включает мембранный карбюратор бренда Zama. Он оснащен увеличенной поплавковой камерой и производительным диффузором, принудительно всасывающим воздух для непрерывного обогащения им топливной смеси. Разборная конструкция топливного узла упрощает его промывку и самостоятельный ремонт.

Фирменная бензопила Макита DCS4610 укомплектована системой зажигания марки Phelon. Устройство узла включает долговечную заводскую катушку, оборудованную первичной и вторичной высоковольтной обмоткой, а также свечу NGK BPMR 7A. Комбинированная работа системы зажигания обеспечивает своевременное воспламенение горючего для возможности плавного включения бензопилы при любой погоде. Производитель предусмотрел бесключевой доступ к свече зажигания пилы – это позволяет оператору заменить ее своими руками.

Для безопасности оператора и окружающих во время эксплуатации бензопилы в ее оснащение включен реактивный механический тормоз и цепеуловитель. Эти элементы отвечают за своевременную остановку режущего органа в случае его попадания на твердый предмет или обрыва.

Внутренние детали бензопилы Makita DCS4610 помещены в долговечный пластиковый корпус, обладающий повышенной стойкостью к нагреву, вибрации и ударам. Корпус оснащен эргономичными рукоятками, покрытыми качественным антискользящим материалом.
