Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

• приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
• совершенствование промышленных изделий для расширения функционала;
• сборка из отдельных деталей, изготовленных, в основном, собственными силами.

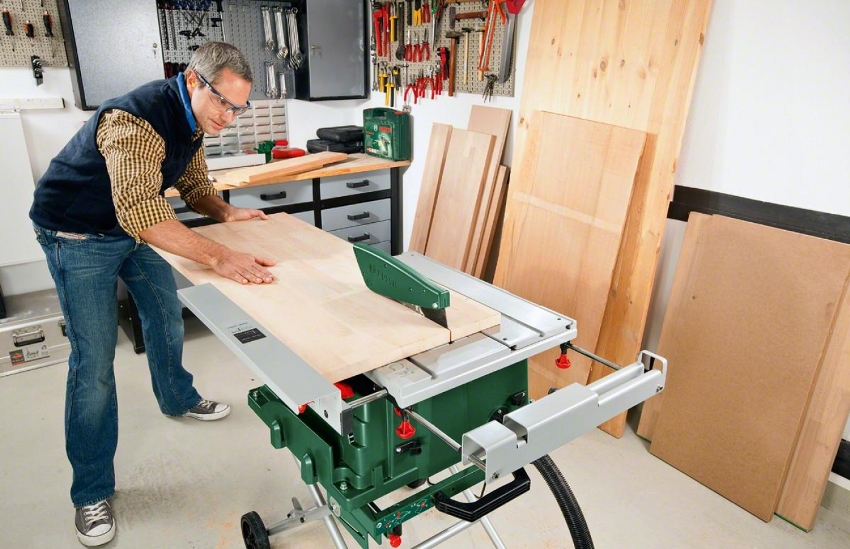

Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.

Делаем верстак со встроенной пилой дешево и сердито

Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.

Пошаговый алгоритм для начинающих: от подготовки до запуска и остановки пилы

Следующие советы и рекомендации пригодятся как новичкам, так и более продвинутым пользователям циркулярных пил.

Допустим, вам необходимо распилить листовую фанеру. Что для этого нужно?

• Фанерный лист закрепляется на верстаке с помощью струбцины, таким образом, чтобы часть фанеры находилась над столом.
• Проверяется устойчивость стола и заготовки.
• Под фанерой не должно быть никаких посторонних предметов и загрязнений.

Далее работа с циркуляркой, которая разделена на два этапа:

• Настройка.
• Проверка.

Настройка циркулярной пилы – это выставление необходимого зазора между направляющим шпицем (он же расклинивающий нож) циркулярной пилы и диском. При этом расстояние между гранью шпица и зубьями диска не должно превышать 0,25 мм. В противном случае диск начнет вибрировать.

Рисунок 8

Полная проверка циркулярной пилы осуществляется следующим образом:

• Устройство берется в руки диском от себя. Разумеется, что перед мастером не должно быть никого.
• Нажимается кнопка вращения диска. Ее следует нажимать «поддавая» ускорение диска, приотпускать и снова нажимать. Звук от вращения равномерный, без посторонних шумов, а циркулярка легко удерживается в руках.

Теперь можно приступить к работе.

Виды производимых работ

С помощью циркулярных пил можно производить следующие работы:

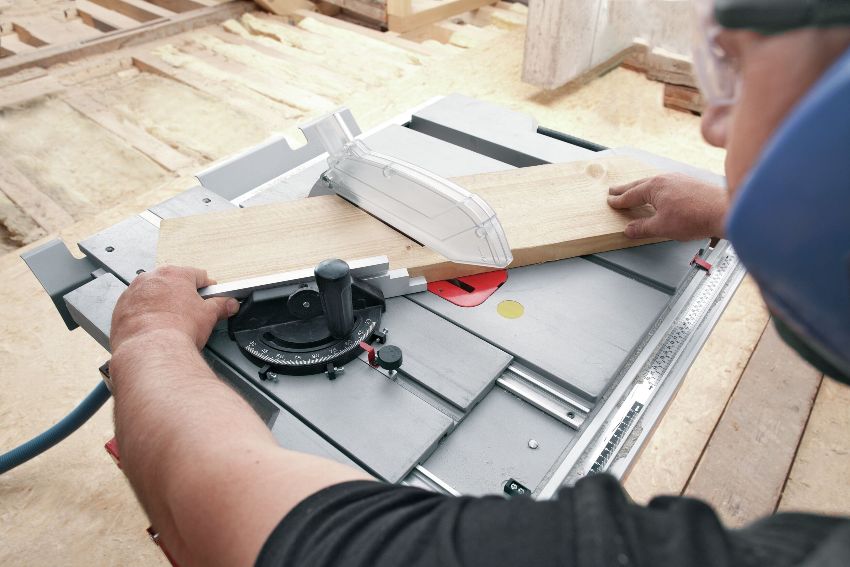

• Если две заготовки уложить в одной плоскости, то их можно торцевать взаимно друг к другу. То же самое можно делать с широкой доской, если к ней приложить специальный упор.
• Деревянные доски можно подравнивать, если требуется их укладка встык друг к другу, например при укладке полов.
• С торца доски можно снять фаску или угол.
• Можно сделать продольный и поперечный распил под углом.
• Из бруса или доски можно выбрать четверть или сделать паз.
• Листовой материал может быть раскроен в любом направлении с помощью специальной направляющей.
• Циркулярка может разрезать пластик или любой твердый полимер.
• Ручная циркулярка может быть смонтирована на каретку или стол для стационарного использования.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

• не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
• распиловку досок размером более 200 см должны производить два человека;
• работая на циркулярке, нельзя делать резких движений;
• перед началом работы необходимо обязательно надеть очки и перчатки;
• древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

• если не выполнено направляющее приспособление;
• отсутствует кожух;
• нет предохранителей, задерживающих пальцы;
• расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Достоинства и недостатки самодельного циркулярного станка

К сожалению, из-за высокой стоимости инструмента заводского исполнения, которая начинается от 8000 рублей, не каждый может позволить себе ее покупку. Гораздо дешевле и проще изготовить циркулярку своими руками из ручной дисковой пилы. Ее изготовление не потребует применение специального инструмента и наличия особых технических навыков.

К достоинствам стационарной циркулярки можно отнести:

• невысокую стоимость;
• удобство использования;
• возможность работы с длинными заготовками;
• точность распила;
• универсальность.

Несмотря на все положительные качества, самодельная циркулярка обладает рядом недостатков. В связи с ограниченным диаметром пильного диска, она имеет ограничение в глубине пропила. Кроме того, такой станок ограничен по времени непрерывной работы, который составляет 15 – 20 минут. Это связано с недостаточной вентиляцией электромотора инструмента. Это может привести к поломке токосъемных щеток и преждевременному выходу электродвигателя инструмента из строя.

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается

Важно правильно подобрать передаточное число

Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки  – с меньшим, чтобы увеличить число оборотов.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

1. Поперечная часть

• Основание поперечной части;
• Верхняя поперечная прижимная планка (с косым торцом);
• Нижняя поперечная прижимная планка (с косым торцом);
• Торцевая (фиксирующая) планка поперечной части.

1. Продольная часть

• Плоскостной элемент скольжения (ЛДСП, 2шт.);
• Основание продольной части;

1. Зажим

• Эксцентрик
• Рукоятка эксцентрика

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
2. Монтаж на станину ручной циркулярной пилы.
3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Отличие торцовочной пилы от циркулярной

Главным отличием самодельного торцовочного станка является его относительная дешевизна.

Его можно соорудить из уже имеющихся обрезок ДСП или ОСП.

Кроме того, сгодится также толстая фанера, а при определенных случаях и текстолит.

Помимо этого у самодельных торцовок присутствуют следующие отличительные черты:

1. станок сооружается, как правило, под имеющуюся конкретную потребность в раскрое деталей некоторой размерности. Иногда именно эти размерности не могут быть обработаны на станках, имеющихся в продаже;
2. станина самодельного станка выполняется из деревянных плит или даже из обрезков толстых и широких досок. Конечно, можно соорудить станину и из стальных пластин и даже из композита, к примеру, каркас – из стального профиля, а непосредственно сам стол – уже из ДСП. Но это в любом случае будет дороже и сложнее, потому что придется иметь дело с более дорогим металлом, а во-вторых, нужно работать и со сваркой по металлу, и после этого осуществлять работу с ДСП.

Самодельный торцовочный станок, разумеется, будет менее технологичен, чем покупной заводского изготовления. Но зачастую никому и не нужен идеальный результат. И здесь конструкция самодельной торцовки представляет собой как раз такой вариант.

К примеру, если вы собираетесь обшить дом вагонкой снаружи, то вполне резонно было бы осуществлять торцовку в условиях, когда и материал, и инструмент будут максимально лишены люфта. В этом случае результат получится гораздо более аккуратный.

Отличительной особенностью самодельного торцовочного инструмента является его относительная простота, а следовательно, можно добиться практически полного отсутствия сторонних движений режущего инструмента. И все это без дополнительных затрат.

Преимущества самодельной техники

Большой популярностью самодельные циркулярки пользуются за счёт простоты своего изготовления, долговечности и надежности. Сегодня многие дачники используют самодельные агрегаты, а не покупают дорогую технику в специализированных магазинах.

К основным преимуществам такой техники можно отнести следующее:

• Универсальность инструмента.
• Простота его изготовления.
• Возможность существенной экономии.
• Надежность и долговечность оборудования.

Имеющиеся в интернете и тематических печатных изданиях схемы исполнения стационарных и мобильных циркулярок позволяют изготовить технику для обработки как тонких заготовок, так и толстых пиломатериалов. Можно подобрать простейшие варианты, которые отлично справляются с обработкой вагонки, тонких ламелей и фанеры.

Критерии выбора инструмента

Прежде чем приступать к изготовлению стационарного станка для распила древесины следует определиться с критериями выбора ручной дисковой пилы. К ним относятся:

• мощность двигателя. Ее необходимо подбирать в зависимости от планируемых работ. Мощная пила отлично справится даже с самыми твердыми породами древесины, но будет иметь большой вес. Для бытового использования подойдут дисковые пилы с мощностью 1 – 1,6 КВт;
• глубина распила. Напрямую влияет на производительность инструмента. Для нечастого бытового использования подойдет пила с глубиной распила 54 мм;
• частота вращения диска. От этого критерия зависит чистота распила. Чем она выше, тем более чистый срез получается. Следует помнить, что с увеличением частоты вращения снижается скорость распила заготовок. Среднее количество оборотов пильного диска бытовой пилы составляет 4,5 – 5,5 мин-1;
• дополнительные функции. Немаловажными факторами, влияющими на выбор ручной дисковой пилы, являются наличие системы плавного пуска, защиты от перегрузок и случайного включения, а также изменения угла распила.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см. На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

• электродвигателя;
• одной или двух ручек;
• защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

• удерживающей платформы (для возможности выставления диска);
• расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки
