Циркулярка своими руками быстро, building a table saw

Элементы конструкции созданного своими руками распиловочного станка по дереву

Создание стационарной циркулярной пилы своими руками имеет целый ряд особенностей, которые нужно учитывать.

Изготовление каретки для циркулярки своими руками

Функции и работа устройства зависят от наличия различных приспособлений. Одним из них считается каретка. Для ее конструирования нужно сделать следующее:

  • вырезать фанеру чуть шире стола;
  • снизу прикрепить направляющие брусья — интервал между ними должен совпадать с шириной стола;
  • сверху зафиксировать упорные бруски.

Изготовление каретки имеет ряд особенностей

Как изготовить вал для циркулярки своими руками

Вал считается важным элементом циркулярки. Его делают из стального кругляка марки 45. При этом диаметр заготовки должен совпадать с размерами пильных дисков. Чаще всего используют 32 мм. Пильные диски нужно устанавливать между фланцами и зажимать гайкой.

Чтобы использовать пилу для работы с разными материалами, нужно предусмотреть несколько режимов работы. Потому на валу стоит сделать несколько желобов. Это даст возможность перемещать шкивы и менять скорость.

Какие следует использовать диски для циркулярки

Эти элементы оказывают серьезное влияние на продуктивность и качество работы. Диски могут быть предназначены для обработки металла или дерева. В первом случае круги должны обладать небольшими зубцами. Также встречаются универсальные модели.

Диски могут быть монолитными или твердосплавными. Первую разновидность делают из цельного фрагмента высокоуглеродистой стали. Такие детали обладают доступной ценой, но при этом их приходится часто точить. Твердосплавные элементы отличаются более высокой степенью износостойкости, но стоят намного дороже.

Параллельный упор для циркулярки своими руками

Это важный элемент, который нужен для работы с крупными заготовками. Упор допустимо делать из разных материалов — фанерных листов или ДСП. В среднем его размеры составляют не больше 25 мм. Фиксировать упор можно бортами или саморезами.

Чтобы сделать упор, необходимо выполнить следующее:

  • взять 3 полосы ламинированного ДСП и сделать U-образный профиль;
  • из 2 реек выполнить направляющий канал и прикрепить его болтами к торцовой части стола;
  • сделать из МДФ перевернутую Т-образную конструкцию — ее нужно прикрутить к упору и поместить в канал.

Стол для циркулярки своими руками

Чтобы сделать стол, нужно следующее:

  • фанера;
  • бруски;
  • несколько фрагментов ЛДСП;
  • болты.

Для изготовления настольной циркулярки нужно сделать следующее:

  1. Собрать из листов ЛДСП верх стола. Он напоминает ящик без дна. Крепить фрагменты нужно брусками. Их длина должна быть больше, нежели высота листов.
  2. Перевернуть сооружение и скрепить бруски дополнительными перемычками.
  3. Вырезать из фанерного листа столешницу. В ней лобзиком нужно сделать отверстие вдоль и поместить туда пильный диск.

Чтобы получить надежную стационарную конструкцию, нужно сделать стол

На рабочей поверхности устройства обязательно должна присутствовать разметка в виде сетки. Она поможет сделать работу более точной. Также нельзя пренебрегать применением защитного кожуха. Этот элемент помогает защитить устройство во время эксплуатации от механических воздействий.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Надежная циркулярная пила из болгарки своими руками

  • Как быть и что делать?
  • Дополнительные аспекты и подведение итогов

При работе в домашних условиях нередко приходится прибегать к таким неординарным решениям, как циркулярная пила из болгарки своими руками. Переделать ее не сложно, но нужно сразу помнить, что это небезопасно, а также может повлечь за собой весьма нехорошие последствия.

Конструкция циркулярной пилы.

Как быть и что делать?

Инструменты и материалы:

  • дрель (шуруповерт);
  • хомуты;
  • саморезы;
  • болты с гайками;
  • понижающий редуктор.

Вне зависимости от способа переделки, нужно использовать низкооборотистую болгарку от 4500 до 6000 об/мин, т.к. из-за повышения оборотов диски будут стачиваться гораздо быстрее. Попутно стоит помнить, что в дело идет тот инструмент, который не жалко, т.к. потом обратно восстанавливать нельзя ни в коем случае.

В любом случае сразу же снимается защитный кожух, который в конце будет заменяться упрощенным аналогом. Дальше есть несколько вариантов развития событий:

Устройство болгарки.

Самый щадящий вариант. В данном случае используются только хомуты и болты для фиксации сквозь столешницу. Хомутами фиксируется 3 точки — ручка основная, ручка боковая и в 3 см от диска перевязывается центральный блок. Все хомуты крепятся максимально надежно, чтобы не было свободного хода даже на 2 мм, иначе при работе в лучшем случае инструмент быстро выйдет из строя, а в худшем может неудачно разорвать диск. Самый затратный среди аналогов. Для него потребуется поддержка токаря-фрезеровщика. Он выточит крепежный элемент, позволяющий соединить столешницу и болгарку через блок, который еще недавно служил для крепления защитного кожуха. Именно этот вариант самый надежный, но быстро осуществить процесс невозможно. Самый быстрый вариант. При помощи длинных саморезов по металлу закрепить болгарку в 3-х контрольных точках

Тут важно не повредить ничего из двигательных систем, чтобы собранная циркулярная пила своими руками для начала заработала. Саморезы для уверенности используются парно на каждое место стыка. При помощи саморезов болгарка присоединяется к редуктору

Этот способ отличается очень высокой скоростью работы, но и порчей сразу 2-х недешевых инструментов, поэтому применяется лишь в самых катастрофических случаях. Предыдущий вариант отличается редким варварством, но, затратив немного больше времени, можно добиться лучших результатов. При помощи хомутов стягиваются 3 контрольные точки на болгарке и болтами соединяются с редуктором. Таким образом, 2 инструмента остаются целыми, но затраченное время увеличивается вплоть до 10 раз

При помощи саморезов болгарка присоединяется к редуктору. Этот способ отличается очень высокой скоростью работы, но и порчей сразу 2-х недешевых инструментов, поэтому применяется лишь в самых катастрофических случаях. Предыдущий вариант отличается редким варварством, но, затратив немного больше времени, можно добиться лучших результатов. При помощи хомутов стягиваются 3 контрольные точки на болгарке и болтами соединяются с редуктором. Таким образом, 2 инструмента остаются целыми, но затраченное время увеличивается вплоть до 10 раз.

При монтаже к столешнице или любой другой поверхности нужно обеспечить мастера максимальной защитой, т.к. диски нередко разрываются. Тут особо мудрить ничего не придется, т.к. пласт листовой стали прекрасно справится с поставленной задачей. Если есть желание добиться максимальной надежности, то можно воспользоваться стальным профилем 3 мм, который фреза по дереву не пробьет даже на весьма повышенных оборотах. Располагается защитная конструкция на расстоянии в 5 см от диска таким образом, чтобы сверху свободно проходила древесина.

Схема проверки работоспособности циркулярной пилы.

Циркулярная пила из болгарки должна иметь строго определенное направление вращения, т.к. в противном случае не спасут даже специальные очки. Нижняя кромка будет двигаться в сторону рабочего, тогда как верхняя от него — опилки будут лететь куда угодно (особенно на ноги), но не в глаза.

Сделать циркулярку сможет любой желающий, но перед тем, как начинать работу, стоить помнить о минусах, к тому же цена затеи нередко сопоставима с покупкой нового инструмента. На модифицированные болгарки устанавливаются 3-зубые фрезы, выпускаемые для подобных случаев.

Обратно болгарку восстанавливать не просто не стоит, а категорически нельзя, чему свидетельствуют регулярные обращения в больницы с различными степенями травм.

Зато можно переделать циркулярку в радиальную либо торцовочную пилу, которые в свободной продаже обойдутся в весьма солидную сумму.

Техника безопасности во время работы

В основном техника безопасности для работы с такой пилой такая же, как и на обычной циркулярке:

  • рука не должна проходить близко к пильному диску, используются толкатели для дисковой пилы;
  • следует предвидеть возможность зажима и отброса мелкой заготовки;
  • работать следует обязательно в защитных очках.

Кроме этого, есть специфика.

  • включение/отключение пилы нельзя проводить штатной кнопкой, расположенной на ручке пилы. Если тянуться к ней под стол, есть вероятность попасть рукой во вращающийся пильный диск;
  • сама пила должна быть закреплена достаточно надежно. При перекосе вращающийся пильный диск может зацепиться за стол, что приведет к непредсказуемым последствиям.

Преимущества: сама ручная электропила – готовый пильный узел со своим двигателем. Её можно использовать и как ручной, и как стационарный вариант.

Есть возможность пиления под углом за счет функции регулировки углового положения платформы. Пиление под углом возможно только на достаточно дорогих традиционных стационарных циркулярках.

Недостатки: в отличие от традиционной циркулярки с асинхронным двигателем, такой станок не может работать долго под большими нагрузками.

Сложность конструкции и качество сборки таких станков может быть очень разным. От сбитых из досок на скорую руку, на гвоздях, верстаков. До сложных точных устройств с салазками, подвижными упорами, винтовыми регулировками, креплениями параллельной планки и т.д. Однако, сделать такие полнофункциональные станки, аналогичные заводским стационарным циркуляркам, в домашних условиях довольно сложно. К тому же много деталей и узлов придется покупать.

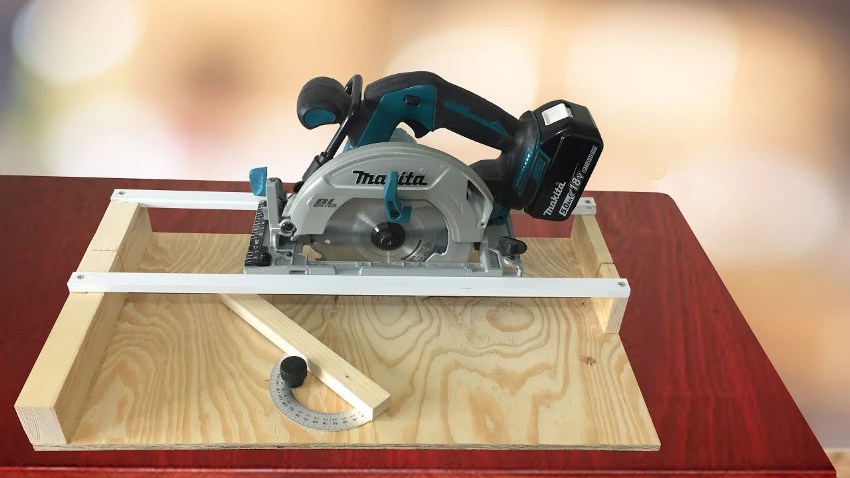

Изготовление циркулярки из ручной дисковой пилы

Циркулярную пилу довольно просто сделать из ручной. Необязательно вносить изменения в конструкцию исходного инструмента. Весь смысл – в изготовлении стола, на который будет прикреплена дисковая пила с обратной стороны. Отверстие для пропила под диск будет изготовлено заранее. Рассмотрим процесс поэтапно:

  1. Столешница с гладкой и ровной поверхностью выпиливается из фанеры. В ней уже сделано отверстие под диск и под крепления пилы.
  2. Ручной инструмент крепится с нижней стороны стола болтами, шляпки которых должны быть утоплены в фанере.
  3. Чтобы не вносить конструктивные изменения в исходный инструмент, его кнопку надо зафиксировать в рабочем положении, а выключатель подсоединить в розетку.

Виды

Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.

Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.

Ручная

Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.

Используя их, допустимо выполнять следующие задачи:

  • распиливать дерево, двигаясь вдоль волокон;
  • пилить дерево поперек волокон;
  • раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
  • разрезать металл с тонкой и мягкой структурой.

Подобные инструменты отличаются следующими характерными признаками:

  • они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
  • отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
  • как правило, эти модели имеют небольшую мощность;
  • размер распилочного диска в ручных пилах небольшой;
  • глубина пропила данного инструмента также не отличается большой глубиной.

Дисковая

Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.

К таким дополнениям относятся следующие:

  • возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
  • удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
  • защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
  • постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.

Настольная

Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.

Аккумуляторная

Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.

Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.

Локализация неисправности

Первым делом пытаетесь определить, что сломалось. Имеется в виду не конкретный узел, а характер повреждения. Оно может быть механическим или возникнуть в электрической части пилы. Иными словами, если из нее пошел дым, это одно, а когда появляется посторонний шум или свист — это совсем другое. Именно эти два критерия и являются основными при локализации неисправности. Есть, однако, и третий, когда пила совсем не издает звуков. С него и начнем.

Устройство циркулярной пилы.

Как ни странно, то, что пила молчит, может быть хорошим признаком. Здесь нелишним будет упомянуть о тех неисправностях, которые обычно печатаются на последней странице руководства по эксплуатации. На первый взгляд они кажутся смешными, но проявите к ним чуточку уважения. Проверьте, есть ли напряжение в розетке и исправен ли сетевой шнур. Если все нормально, то остался всего один шанс избежать полной разборки — проверить щетки.

На абсолютном большинстве циркулярок для того, чтобы добраться до щеток, необходимо открутить два болта. Этот узел представляет собой два угольных элемента, которые упираются в коллектор. Так как он постоянно вращается, то щетки подвержены износу и со временем “зависают”, т.е. не достают до него

На это надо обратить внимание в первую очередь. Кроме того, угольные щетки соединяются с клеммами статора. В этом месте иногда пропадает контакт

Проверьте это. Если все нормально, разборки не избежать

В этом месте иногда пропадает контакт. Проверьте это. Если все нормально, разборки не избежать.

Рекомендации по упрощению сборочного процесса

Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.

Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).

Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.

Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

  • лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
  • 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
  • бруски 50х50 мм;
  • болты и саморезы.

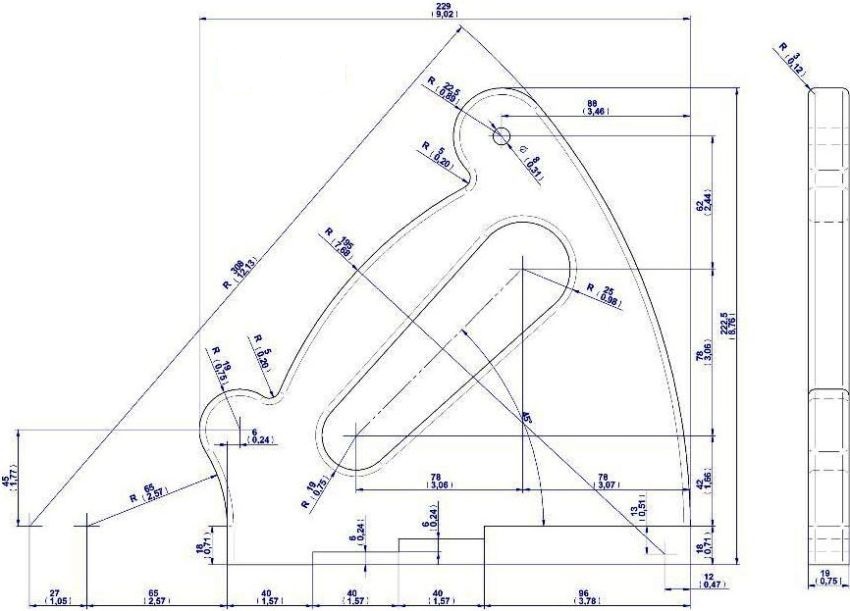

Для изготовления самодельной циркулярной пилы и стола потребуются чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

  1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
  2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
  3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

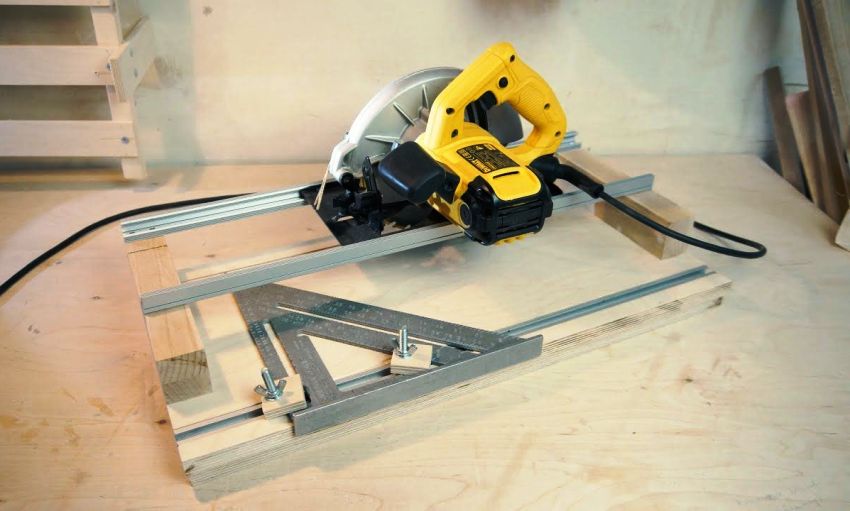

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

Торцовка, изготовленная своими руками, делает работу более быстрой и экономичной

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

  • максимальная длина пропила – 350 мм;
  • оптимальная оборотная мощность двигателя – 4500 об/мин;
  • незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

К преимуществам самодельной торцовочной пилы можно отнести следующие:

  1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
  2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Конструкции самодельных станков

В основе любой циркулярки три главных элемента, два из которых нельзя сделать самому:

  • двигатель.
  • вал, с фуговальными ножами или простейший, без них.

Третий — станину (стол) несложно изготовить своими силами.

Такую станину можно без проблем сделать своими руками

Также необходимы дополнительные элементы:

  • пускатель, выключатель на электродвигатель;
  • электрический провод;
  • ремень привода;
  • шкивы на вал и двигатель.

Основные виды конструкций:

  1. Диск посажен непосредственно на двигатель, без ременной или редукторной передачи.
  2. Диск посажен на вал с ременной передачей.
  3. Вал простейший, только для диска.
  4. Вал с фуговальными ножами.

Первый вариант самый простой, но с большим недостатком. Высота двигателя «съедает» большую часть рабочего диаметра диска. Если двигатель диаметром, например,200 мм, то диск диаметром 200 мм будет выступать над ним всего на 100 мм. Ещё часть этого расстояния уменьшается за счет креплений двигателя, коробки подключения, толщины рабочего стола.

В итоге реально работать будет только крайняя часть диаметра диска, где наибольший «рычаг» сопротивления вращению двигателя. Даже с большим диском глубина пиления остается небольшой, так как диск выступает мало.

Если установить двигатель с диском сбоку стола, с возвышением двигателя относительно стола, будет ограничена ширина распила. Широкая заготовка будет упираться в корпус двигателя. Удлинять вал электродвигателя насадками нельзя, так как диск должен располагаться как можно ближе к подшипнику. В другом случае возможна децентрация вала, биения и виляние диска.

Второй вариант, простейший вал, также неизбежно «съедает» рабочую высоту диска, но намного меньше. Только на высоту каретки подшипника от центра вала. Поэтому при выборе готового вала высота каретки имеет значение. Для мощных валов это 80-120 мм (40-60 мм от центра вала). Для тонких валов с небольшими подшипниками 60-80 мм (30-40 мм).

Вариант с валом и ремнем позволяет подбирать число оборотов пильного диска за счет размеров шкивов на двигателе и валу. Также ремень может работать как механическая защита двигателя. Если он не перетянут, при застревании диска в заготовке ремень буксует по шкивам, двигатель при этом не клинит.

Возможен и простейший вариант, без регулировочной платформы. В этом случае глубину строгания выставляют положением ножей в самом вале. Вариант подходит для грубой обработки. Например, на фуговальных ножах с глубиной строгания 3-5 мм можно отстрогать одну поверхность слеги. Затем, имея одну ровную плоскость для движения по столу, обрезать заготовку с остальных сторон пильным диском.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

  • прорезаются продольные пазы для шпонок;
  • шпонки монтируются на упорной планке;
  • между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
  • в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

  • лифт;
  • расклинивающий нож;
  • подъемный механизм.

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

Мощная пила маятникового типа

Это более мощная и потому более производительная пила, для приведения ее в действие используется достаточно мощный отдельный электромотор. Для работы с особо толстой древесиной рекомендуется делать циркулярку по следующей схеме:

  • сваривается прочная стационарная рама;
  • в нижней части монтируется подъемная рама меньшего размера, которая дальним краем крепится на петли к основной раме, а с переднего края соединяется с регулятором высоты. Такой регулятор можно изготовить из вертикального штыря с резьбой и поворотного механизма, который будет изменять высоту положения пилы и высоту выхода ее диска на поверхность из столешницы;
  • также потребуется система соединения двигателя и пилы, для этого нужно предусмотреть в конструкции соответствующие валы и ременную передачу.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
