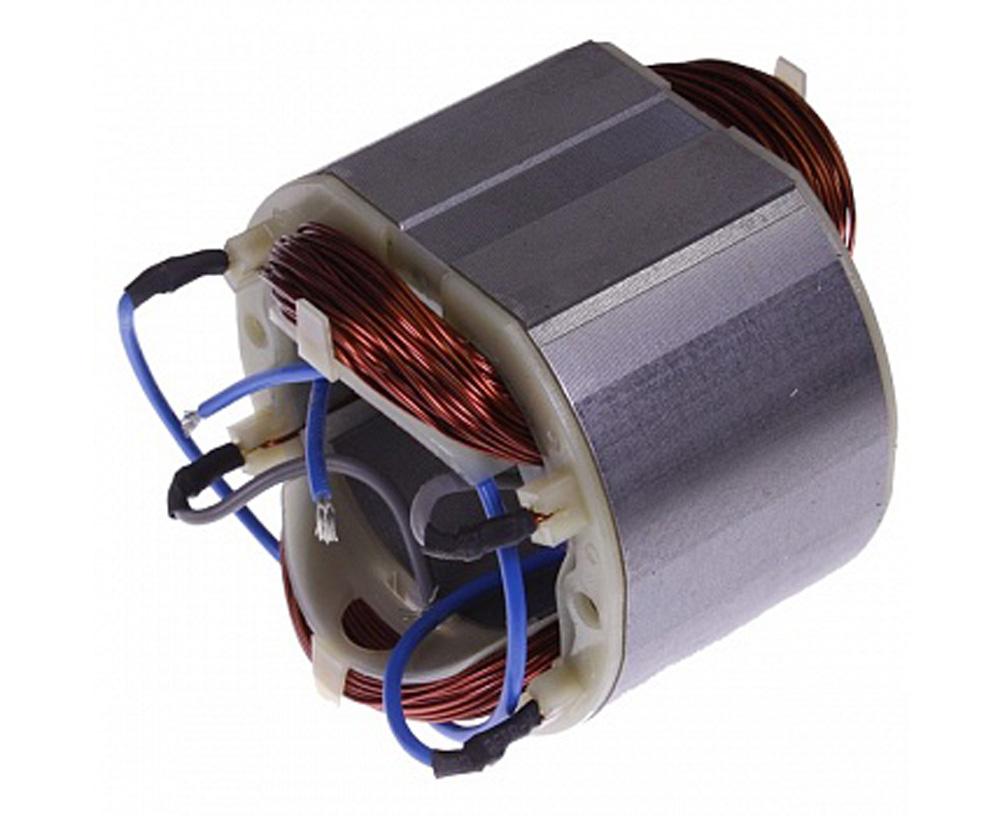

Статор для ручной циркулярной пилы

Диагностика и устранение простых дефектов

Компоновка циркулярной электропилы.

Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.

Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.

Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

  1. Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
  2. Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
  3. Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
  4. Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
  5. Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.
  6. Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.
  7. На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
  8. Также открутите винты, удерживающие подвижный кожух пилы.
  9. Отсоедините оба защитных кожуха от электропилы.
  10. С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
  11. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
  12. Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
  13. Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
  14. Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
  15. Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
  16. Выкрутив крепеж, разъедините оба узла.
  17. В отсоединенной части корпуса двигателя вы увидите катушку статора.
  18. Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.
  19. Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.

На этом полная разборка дисковой пилы заканчивается.

Ремонт циркулярной пилы Интерскол своими руками

Ремонт инструмента начинается с определения причины поломки. Если во время работы из инструмента пошел дым, это указывает на выход из строя двигателя. Если же при работе пилы появился шум или свист, это свидетельствует о механической неисправности.

Бывают случаи, когда инструмент просто не включается без каких-либо признаков поломки. В этом случае, в первую очередь, нужно проверить целостность провода, подающего электричество, и контактные щетки. Поскольку щетки питают током подвижные элементы, они подвержены стачиванию и со временем могут износиться до такой степени, что пила не будет работать. Случается, что контакт щеток с клеммами статора нарушился или окислился.

Интересно! Более половины случаев, когда инструмент не включается, связано с неисправностями щеток, поэтому производители предусматривают специальные крышки, которые можно легко открутить и проверить щетки без полного разбора инструмента.

Для ремонта электродвигателя необходимо разобрать инструмент. Делать это нужно последовательно, запоминая очередность снятых деталей. Можно подготовить схему подключения электропилы. Это необходимо для последующей правильной сборки. Как правило, поломки двигателя связаны с проблемами коллектора. Снять его это не так просто. Осуществлять это нужно безопасно для подшипника якоря. Нужно применять острый инструмент. Вставив его в специальное углубление, нужно аккуратно подбивать его молотком, пока вал не сдвинется.

Затем снимается якорь, с которого удаляется нагар. Если он сильно изношен, требуется полная замена запчасти. После этого чистятся контакты обмоток коллектора, при необходимости они меняются.

Для того чтобы избежать выхода из строя вашего инструмента, следует аккуратно работать с ним, транспортировать и хранить. Большинство поломок возникают вследствие работы затупившимся пилящим диском или при отсутствии смазки в деталях, а это приводит к перегрузке всех элементов пилы и выходу оборудования из строя.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, также размещением ручки. Но в целом, обе модели идентичны по внутреннему устройству, механизму работы и не отличаются сложностью конструкции. На последующем рисунке показано устройство ручной циркулярной пилы.

В состав агрегата входят последующие главные элементы.

  • Верхний защитный кожух, имеющий отверстие для выброса опилок.
  • Корпус, в каком расположен электродвигатель и кнопка запуска. Некие модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе располагается и аккумуляторный блок.
  • Нижний (подвижный) защитный кожух, который автоматом закрывает режущий элемент после выхода его из заготовки.
  • Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  • Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  • Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  • Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  • Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Двигатель греется

Агрегат может чрезмерно нагреваться, например, при интенсивном его использовании, а также при пилении твердых пород древесины или использовании пильного диска с большим количеством зубьев, когда нагрузка на двигатель возрастает в разы. Также вызывают перегрев мотора неисправности, связанные с обмотками статора и якоря, которые устраняются лишь в сервисном центре.

Пила не набирает мощность

Если во время использования агрегата вы заметили падение его мощности, то сначала рекомендуется проверить уровень напряжения в сети. Иногда даже незначительное его падение может негативным образом сказываться на мощности электроинструмента.

Также потеря мощности может наблюдаться при износе подшипников якоря либо подшипника редуктора. В таком случае будут слышны посторонние шумы, ранее не свойственные данному агрегату. По их локализации можно определить, где находится проблемный подшипник — в редукторе или двигателе. Для замены подшипников потребуется разобрать дисковую пилу. Как это сделать, было описано выше.

Раскройте корпус двигателя и внимательно осмотрите коллектор (место, по которому скользят электроды щеток). Он состоит из параллельно расположенных полосок (ламелей). Между ними имеется небольшой зазор. Когда этот зазор забивается токопроводящей графитовой пылью, образующейся при износе щеток, то между ламелями происходит короткое замыкание, и появляется горящее кольцо вокруг них.

Проблема решатся заменой изношенных щеток и прочисткой зазоров между ламелями с помощью зубной щетки, ваты и спирта, с последующей полировкой пластин мелкой наждачной бумагой.

В некоторых случаях падение мощности может вызвать неисправная кнопка пуска. Если проверка тестером подтвердила ее неисправность, то деталь следует заменить на новую, так как она не подлежит ремонту.

Заклинило вал во время работы

Данная неполадка может случиться, когда по какой-либо причине во время работы инструмента нажимается стопор. Он предназначен для фиксации вала при замене оснастки и должен использоваться после полной остановки двигателя. В противном случае шток стопора ломается, и его обломки попадают в двигатель, вызывая заклинивание. Нередки случаи, когда это приводит к деформации вала якоря. Также следствием нажатия на стопор может быть раскол корпуса редуктора, обломки которого могут повредить шестерни и спровоцировать их заклинивание. Для решения проблемы потребуется замена якоря, стопора, ведущей (большой) шестерни редуктора и его корпуса.

В некоторых случаях редуктор может заклинить при полном разрушении подшипника.

Основные неисправности и их признаки

  1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
  2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
  3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
  4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
  5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
  6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
  7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
  8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

Предлагаем ознакомиться Рейтинг лучших ручных циркулярных пил по дереву. ТОП 10 по качеству и цене

Разборка инструмента

Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.

  1. Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
  2. Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
  3. Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
  4. Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
  5. Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.

  6. Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.

  7. На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
  8. Также открутите винты, удерживающие подвижный кожух пилы.
  9. Отсоедините оба защитных кожуха от электропилы.

  10. С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
  11. Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.

  12. Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.

  13. Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
  14. Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
  15. Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
  16. Выкрутив крепеж, разъедините оба узла.
  17. В отсоединенной части корпуса двигателя вы увидите катушку статора.
  18. Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.

  19. Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.

На этом полная разборка дисковой пилы заканчивается.

Запчасти для дисковой пилы

Якорь ручной циркулярной пилы

Якорь представляет собой медную обмотку, проводящую ток, и магнитопровод, в котором установлен вращательный вал. С одной стороны якоря находится шестерня, а с другой – коллектор с ламелями. Магнитопровод состоит из изолированных друг от друга пластин и пазов, покрытых лаком.

Ротор для циркулярной пилы

Ротор представляет собой стальной вал, на котором располагается сердечник с проточенными, равноудаленными канавками, в которые уложена якорная обмотка.

Статор для дисковой пилы

Статор изготовлен из электротехнической стали, обладающей большим коэффициентом магнитной проницаемости. Этот элемент жестко закреплен в корпусе пилы. Он имеет форму цилиндра с пазами, в которые укладываются статорные обмотки.

Электродвигатель для циркулярной пилы

В большинстве случаев на дисковые пилы по дереву устанавливаются электродвигатели коллекторного типа. Он включает в себя вышеперечисленные элементы: якорь, ротор, статор.

Вал для циркулярной пилы

Вал представляет собой металлический стержень, передающий вращательный момент от двигателя к фланцу пилящего диска с помощью подшипников.

Ремонт дисковой пилы своими руками

Приступая к ремонту агрегата своими руками, не обязательно его разбирать полностью для выяснения причин поломки. Некоторым неисправностям свойственны специфические симптомы, по которым можно определить проблему и уже целенаправленно разбирать ту или иную часть аппарата.

Пила не включается

Если при нажатии на кнопку запуска двигатель агрегата “молчит”, то первое, на чем следует акцентировать внимание – это сетевой кабель, при условии, что в розетке есть электричество (для проверки подключите прибор в другую розетку). Для проверки электрического кабеля нужно разъединить рукоятку

Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки

Для проверки электрического кабеля нужно разъединить рукоятку. Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки.

Если сетевой кабель цел, то в поисках неисправности проделайте следующее.

  1. Прозвоните тестером всю цепь, начиная от входа кабеля в агрегат до пусковой кнопки. Также следует проверить контакты кнопки на ее входе и выходе при нажатой клавише. В нормальном состоянии разорванная цепь должна замыкаться. Прозвоните все провода после кнопки, идущие к щеткам двигателя.
  2. Если с проводниками все в порядке, проверьте, насколько износились электроды щеток. После износа электрода на 2/3 от первоначального размера его следует заменить. Щетки, независимо от того, насколько износилась каждая из них, меняются парами.
  3. Если щетки находятся в исправном состоянии, то, вероятнее всего, вышел из строя двигатель. В его обмотках могли произойти обрыв либо межвитковое замыкание. В таком случае ремонт двигателя лучше доверить специалистам, которые произведут перемотку катушек статора или якоря.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

Читать также: Плотность стали aisi 430

В состав агрегата входят следующие основные элементы.

  1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
  2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
  3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
  4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
  5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
  6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
  7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
  8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Количество зубьев на диске

Оказывает влияние на такие характеристики, как скорость резки и чистота обработки. С уменьшением количества зубьев скорость обработки возрастает, улучшаются условия для отвода стружки, однако усугубляется чистота пропила. При увеличении числа зубьев рез выходит более незапятнанным, однако растет нагрузка на движок. Условно по количественному соотношению диски конечно разбить на три группы:

  • множество резцов, находится в спектре 80-90 шт.;
  • среднее количество (40-80 шт.);
  • маленькое количество (10-40 зубьев).

Диски со средним количеством резцов относят к универсальному типу. Ими обрабатывают мягенькую и твёрдую древесную породу, делать поперечные и продольные резы, использовать для обработки разных изделий из древесной породы.

Проверка внутренних деталей

Разборка циркулярной пилы – это довольно сложный процесс, для каждого отдельного устройства он индивидуален. Тем не менее, если со шнуром и щетками все в порядке, а аппарат по-прежнему не работает, разбор корпуса неизбежен.

Регулятор напряжения для циркулярной пилы.

Корпус большинства подобных электроприборов состоит из двух скрепленных половин с продольным швом между ними. Сняв диск и открутив болты и прочие крепления, аккуратно раскрываем оболочку, стараясь не повредить внутренние элементы и не привести к еще более серьезной поломке.

Вне зависимости от бренда и качества сборки, одним из самых уязвимых мест подобных агрегатов является кнопка включения питания. Ее неисправность – очень распространенная причина проблем функционирования.

У большинства моделей эта кнопка обычно расположена в ручке аппарата. Раскрутив и разъединив корпус, можно получить к ней прямой доступ. Проверяем исправность выключателя при помощи тестера. Если замыкание контакта при нажатии отсутствует, кнопку заменяем.

Диагностика и устранение простых дефектов

Компоновка циркулярной электропилы.

Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.

Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.

Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока.

Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом.

Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности.

Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени.

Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура.

Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Возможные причины

Факторы, вызывающие выход статора из строя:

  • скачок напряжения;
  • попадание воды;
  • перегрузка и вызванный ею перегрев;
  • резкое выдергивание шнура из розетки.

Признаки, по которым можно понять, что неисправен статор:

  1. Появляется запах горелой изоляции.
  2. Перегревается корпус.
  3. Появляется дым.
  4. Вращение вала замедляется или прекращается.
  5. Самопроизвольно раскручивается вал, инструмент резко набирает максимальные обороты.

Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает короткое замыкание витков. Лак при этом издает специфический запах. Замыкание всего одного из проводов полностью выводит из строя болгарку.

Правила, которые помогут избежать перегрева двигателя УШМ:

  1. Выключать устройство после работы на пониженных оборотах не сразу, а примерно через одну минуту.
  2. При работе под нагрузкой на пониженных оборотах делать частые перерывы.

Часто можно избежать замены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки можно сделать своими руками, но рекомендуется все же поручить эту работу специалисту.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Важно: после визуального осмотра необходимо еще раз проверить с помощью приборов тот узел, на котором не обнаружено никаких внешних недостатков. Так, например, в данном случае на роторе мультиметром обнаружены обрывы в обмотке

Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Разделы: Ремонт болгарок своими руками, Статоры

Предыдущая статья: Плавный пуск болгарки Следующая статья: Размеры дисков на болгарку

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

  1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
  2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
  3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
  4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
  5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
  6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
  7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
  8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
