Как использовать болгарку в качестве циркулярки

Изготовление циркулярки

Циркулярка из болгарки изготавливается своими руками в несколько этапов:

Подготовка стола

Необходимо обеспечить устойчивость стола, исключив возможные раскачивания. В качестве каркаса можно выбрать конструкцию из металлопрофиля. Для изготовления поверхности стола можно выбрать железный лист, фанеру, стекло, ДСП. Должна быть предусмотрена прорезь для режущего диска.

Установка болгарки

Болгарку следует зафиксировать к планке под столешницей при помощи струбцин. Резьбовые соединения необходимо скрепить при помощи фиксаторов. При размещении диска необходимо обеспечить, чтобы его значительная часть выступала над столешницей. Над диском устанавливается защитный козырёк.

Установка упорной планки

Для создания упорной планки применяется металлический уголок. Её рекомендуется установить на специальную фанеру. Пластину с планкой необходимо закрепить к столешнице при помощи струбцин.

Проводка электричества

Необходимо вывести провода и подключить их к удлинителю. Можно произвести закрепление проводов под столешницей посредством степлера.

Проверка диска

Нужно проверить рукой, насколько легко поворачивается диск. Стоит дополнительно проверить его ход при снятом напряжении. Для контроля эффективности выполняется кратковременный пуск циркулярки.

Запуск устройства

Инструмент готов к работе. Время от времени следует выполнять проверку температуры двигателя на наличие перегрева. Длительные нагрузки на двигатель и редуктор УШМ недопустимы.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Во вторую прорезь укладывают деревянный брусок, к нему под прямым углом приклеивают прямоугольный лист фанеры, внешне напоминающий бортик. Именно он будет выступать в качестве направляющей. Все деревянные элементы приклеивают и обязательно фиксируют при помощи болтов.

Конструкция циркулярной пилы

Конструкция самодельной циркулярной пилы предусматривает следующие основные элементы:

Двигатель

Оптимальный выбор привода для станка – это двигатель болгарки мощностью около 1 кВт. В комплекте с углошлифовальной машинкой идут струбцины, позволяющие закрепить её на станине.

Двигатель инструмента имеет высокие обороты и может долго функционировать без перерывов. Рекомендуется подобрать УШМ, обладающую высокой мощностью, прочным редуктором и оснащаемую функцией плавного пуска.

Скользящий упор

Он состоит из нескольких металлических уголков, расположенных по обе стороны от пильного диска. Нижние кромки скользящего упора закругляются для повышения удобства пилы в использовании.

Осевая рукоятка

Она обеспечивает стабильное положение циркулярной пилы. Изготавливается из металлического прутка. На её концах предусмотрены отверстия. Рукоятка присоединяется к циркулярке с применением крепежей.

Регулировочная штанга

Позволяет выполнять регулировку глубины пропила. Она выполняется из стального прутка диаметром 5-6 мм. Один конец заготовки изгибается в форме петли и закрепляется передними болтами. На хвостовике прутка предусмотрена резьба, куда навинчиваются гайки.

Редуктор

Для эффективной работы циркулярной пилы применяется система из шкивов и ремня. Необходимо обеспечить скорость вращения диска на уровне приблизительно 6 500-7 200 об/мин. Следует выбрать два диска с разным диаметром: у одного он равняется 0,7 диаметра другого.

Если используется ременная передача, рекомендуется предусмотреть надлежащую систему натяжения: УШМ жёстко крепится к станине, а рабочая поверхность с валом фиксируется после установки ремня.

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:

Конструкция циркулярной пилы

  • Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
  • Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
  • Из двух частей полой трубы из металла сварить Т-образный рычаг.
  • Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
  • Скрепить металлическую конструкцию хомутами.
  • К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

  • пропил делают в цельном листе;
  • столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Циркулярка из болгарки своими руками: чертежи и сборка

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

  • рабочая болгарка;
  • диск для циркулярной пилы;
  • гайки, болты и другие крепежные элементы;
  • электрическая дрель со сверлами;
  • отвертки, гаечные ключи, плоскогубцы;
  • прямоугольная металлическая труба;
  • уголки из металла.

Если какого-то элемента нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки

Схема Т-образного упора для цикулярной пилы

Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т».

Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами.

Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка.

Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом.

Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.

Изготовление осевой рукоятки

Удерживать циркулярку за стандартный боковой держатель не смогут и профессиональные мастера, не говоря о простых любителях. Вернее, смогут, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.

Регулятор глубины пропила

Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка.

Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

  • Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
  • Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
  • Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
  • Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

  • Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
  • К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
  • Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
  • Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
  • Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

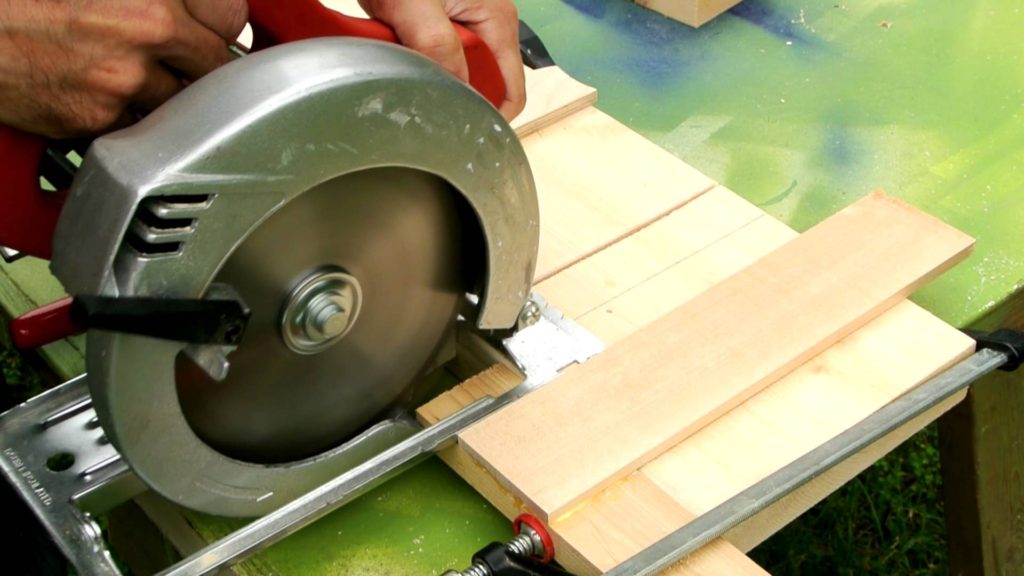

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

  • электродвигателя;
  • одной или двух ручек;
  • защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Круглопильный станок из ручной циркулярки


Устройство круглопильного станка

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто

Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом

Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.


Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки

Публикации по теме


Создание фрезерно-копировального станка в домашних условиях


Варианты изготовления фрезера из болгарки своими руками


Технологии изготовления отрезного станка из болгарки своими руками

Что понадобится для переделки болгарки под циркулярку

Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):

  • УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
  • Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
  • Сварочный аппарат для соединения металлических пластин
  • Плиты ДСП
  • Хомуты, а также крепежные соединения

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.

С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.

Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.

Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.

Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.

После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.

Изготовление пилы из болгарки

Для создания ручной пилы из болгарки необходимо заранее приготовить:

  • металлический уголок – 2 шт.;
  • диск с зубьями;
  • болты с гайками;
  • пакет шайб;
  • хомут из ленты металлической;
  • дрель;
  • болты М3-М5;
  • редуктор;
  • крепежные болты;
  • стальные прутки;
  • ключ для подтягивания гаек.

Смонтируйте уголки с обеих сторон диска с зубцами.

Для того чтобы самому сделать циркулярную пилу, уголок монтируют с обеих сторон рабочей части – диска с зубцами. Соблюдают зазор в 3-4 мм. Уголки, имеющие кромки, округляют во избежание царапания ими обтачиваемой детали. Между собой их соединяют с помощью болтов.

Корпус пилы охватывают хомутами, располагая стяжку в нижней его части. На нее монтируется жестяная двойная лента, имеющая отверстие для болта. Металлическая полоска должна иметь толщину 1-1,5 мм.

Производят регулировку зазоров, расположенных между рабочей поверхностью и боковой частью упора. Просверливают 4 отверстия для болтов М3-М5 в стенке редуктора. Предварительно его разбирают, чтобы наметить место для будущего отверстия, в которые крепится рукоятка, выполненная своими руками. Ее можно делать, используя трубку из металла. Изделию придается форма рога. Ширина составляет не более размера ладони, с небольшими припусками. В концах изделия просверливают отверстия, в которые вкручивают болты.

Схема устройства циркулярной пилы.

У рукоятки, имеющей вид рога, дальний конец распластывают по горизонтали. В просверленные отверстия диаметром 6 мм вставляют ось. При креплении рукоятки в форме скобы в отверстие редуктора закрепляют кусок трубки. Ее конец распластывают и просверливают прорези диаметром 6-10 мм.

Заготавливают кусок прута длиной в 6 мм. Дальний его конец выгибают под петлю, распластывают и сверлят в нем отверстие под болт. На передний конец упора крепят шайбы, регулируя одновременно ширину зазора. В штанге, на дальнем ее конце, нарезается резьба. Эта часть с нарезкой вкладывается в отверстие рукоятки. Сверху закрепляют гайку, после окончания сборки ставят вторую. Их регулируют для получения заданной глубины пропила. Процесс изготовления ручной циркулярки завершен.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
