Стол для циркулярной пилы

Особенности конструкции

Конструктивно самодельный распиловочный стол выглядит достаточно просто. Станок состоит из несущей рамы для крепления мотора, передаточного узла и рабочего стола с прорезью для режущего диска. Конструкция оснащается упорами для направления заготовки и защитным экраном, предотвращающим попадание стружки, а также повышающим безопасность работы.

Обязательные требования к распилочному столу:

  • жесткая, устойчивая конструкция;
  • гладкая поверхность столешницы;
  • безопасное крепление диска;
  • ограждение, защищающее оператора станка (стола);
  • легкий доступ к управляющему устройству (кнопкам пуска и остановки).

Оборудование должно устанавливаться на каркасе, опирающемся не на сплошные листы, а на ножки. Это повышает удобство работы, хотя делает пильный стол менее устойчивым. Для повышения стойкости станину можно сделать из металла или укрепить металлическими элементами. Безопасность обеспечивается не только защитным экраном, но еще креплением диска с нижней (внутренней) стороны. Дополнительные требования зависят от особенностей работы — вспомогательные элементы помогают точнее обрабатывать детали, распиливать более длинные доски, а также толстые бревна.

Делая пильный стол своими руками, можно получить целый ряд преимуществ — начиная от снижения затрат до возможности изменить конструкцию так, как это нужно мастеру. При желании можно заменить часть деталей более выгодными по стоимости, использовать материалы, оставшиеся от ремонта или строительства. Единственный минус циркулярной пилы, самостоятельно закрепленной на станке, — снижение точности позиционирования заготовок. Но этот момент еще во многом зависит от мастерства самого исполнителя.

Жесткая, устойчивая конструкция
Гладкая поверхность столешницы
Безопасное крепление диска
Ограждение, защищающее оператора станка (стола)

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела. Непременно нужно надевать очки перед работой и одежду с рукавами.

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Материалы

При сборке стола для распила из ДСП своими руками следует соблюдать оптимальный баланс между функциональностью, безопасностью, затратами времени и средств. Добиться этого можно, подобрав детали и материалы с нужными параметрами. Уменьшить затраты получается, задействовав старые детали других конструкций — мебели, каркасов деревянных домов и хозпостроек.

Столешница

Главные требования к пильному столу — устойчивость к сильной нагрузке, ударам и вибрации. Столешница должна быть достаточно гладкой для перемещения, не прогибаться под весом от 50 кг. Подходящими вариантами могут стать:

  1. Металл (сталь или дюралюминий) толщиной 3–5 мм. Преимущества металлических столешниц — высокая прочность, почти неограниченный срок службы, недостатки — большой вес, приличная стоимость.
  2. ЛДСП или влагоустойчивая фанера толщиной не менее 2 см. Стоимость такого варианта будет самой выгодной, однако прочность заметно снижается.
  3. Текстолит толщиной 15–20 мм. Материал получается более прочным по сравнению с фанерой, но уступает металлу. По стоимости текстолитовые столешницы тоже находятся между металлическими и фанерными листами.

Не рекомендуются в качестве материала для столешницы пластик, древесно-стружечная плита или ОСП. Конструкция, изготовленная из этого сырья, будет неустойчивой к вибрации от пилы. Делать стол полностью из натурального дерева можно — но слишком дорого.

Металл
ЛДСП
Текстолит

Станина

В основании стола для распиловки досок могут стоять деревянные брусья, закрепляемые под крышкой для повышения жесткости. Элементы с сечением не меньше 5 х 5 см размещают, отступая на 50–90 мм от края столешницы. Для распиловочного стола рекомендуется выбирать бруски из твердых пород дерева — бука, граба, дуба. Преимущества дерева — невысокая стоимость, простой монтаж с помощью саморезов. Недостатки — меньшие прочность и срок службы, высокая вероятность возгорания.

Верхнюю часть каркаса стола для распила ДСП и других материалов часто делают своими руками из тех же листов, которые выбрали для столешницы. Для ножек деревянной конструкции рекомендуется использовать брус, закрепив его с помощью металлических уголков. Плюсы и минусы опор из дерева аналогичны особенностям сделанной из того же материала станины.

Основой стола для раскроя и распиловки досок может стать металл. Устойчивость повышается при выборе металлических уголков или швеллеров со сторонами 25–50 мм. Для экономии их покупают в пунктах приема металлолома или заменяют профильными трубами. Детали каркаса соединяются сваркой. Использование болтовых соединений не рекомендуется из-за возможности раскручивания под действием вибрации. Причины выбора металлической станины — максимальная прочность, надежность, простой уход. Минусы — высокая стоимость, необходимость использования сварочного аппарата.

Металл
Деревянные брусья
Фанера
ЛДСП

Советы

  • Перед началом использования электропилы на столе следует проверить диск самой пилы с помощью угольника, так как некоторые недобросовестные производители устанавливают диск не ровно под углом 90 градусов, в результате спилы оказываются скошенными.
  • Если во время работы вы планируете использовать стол еще и для хранения на нем инструментов, тогда размеры столешницы должны быть по площади больше квадратного метра.
  • Для изготовления лучше использовать качественные и прочные материалы, в противном случае стол прослужит недолго.
  • Стол можно дополнить всем, чем угодно, к примеру, некоторые умудряются присоединить к нему специальный пылесос или расклинивающий нож с защитой для диска, для того чтобы стружки и остатки от резки дерева не летели по сторонам.
  • Заранее выберите место для установки стола, а также убедитесь, чтобы пол, куда будет установлен стол, был ровным.
  • При наличии желания и определенных навыков можно изготовить складывающуюся столешницу или подъемный стол, однако для этого придется потратить больше времени и материалов.
  • Если стол качается или вибрирует во время работы, отрегулируйте высоту ножек с помощью подходящих кусочков резины.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

  • основа, толщина которой не меньше 22 см;
  • брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
  • деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
  • столярный клей;
  • крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
  • металлические уголки в количестве 10 штук;
  • саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

  • направляющие брусья;
  • фанеру;
  • пропил;
  • бортики для надежного упора;
  • планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Добавьте опоры расширений

1. Для опор расширений D выпилите четыре заготовки размерами 152 x 508 мм. Чтобы определить их окончательную ширину, поставьте торцовочную пилу на верхнюю панель А. Положите длинное правило из прямой доски на столик пилы и ручки-опоры В, чтобы его концы выходили за края платформы. Измерьте расстояние от правила до нижней стороны нижней панели. Опилите заготовки опор D до этой ширины и сохраните обрезки.

2. Для разметки на опорах расширений D центров отверстий, в которые вставляются концы труб (рис. 1), отметьте на одном торце нижней панели А центры проемов между трубными направляющими С. Проведите центральные линии для внешнего проема спереди, а для внутреннего проема — сзади.

Выровняйте торцы опоры D с нижней панелью А и перенесите центральные метки проемов для труб.

Поверните опору на 90°. Отметьте на ее торце положение нижней стороны верхней панели А.

Теперь, прижав опору расширения D кромкой к нижней панели, продлите указанные центральные линии проемов (фото С). Переверните опору, чтобы прижать ее к обеим панелям и правилу, и линией отметьте на ней положение низа верхней панели (фото D). Эта линия определяет верхний край отверстий для труб, чтобы верх опор располагался на одном уровне с поверхностью стола торцовочной пилы. С помощью угольника разметьте перекрестья, проведя линии от сделанных на опоре меток. Перенесите эти метки и проведите линии на остальных опорах расширений.

Выровняйте сверло Форстнера по линиям разметки на опоре D. Просверлите отверстия диаметром 25 мм во внешних опорах и 28 мм во внутренних опорах.

3. В двух крайних опорах расширений D сделайте сверлом Форстнера по разметке отверстия диаметром 25 мм (фото Е). Пометьте эти детали как внешние. Вставьте в патрон сверло диаметром 28 мм и установите упор так, чтобы выровнять режущий ободок сверла с линией верха отверстий. Сделайте отверстия в двух оставшихся опорах

(Большие отверстия позволят опорам расширений легко скользить по трубам.) Обратите внимание: расстояние между центрами отверстий должно быть одинаковым на всех опорах. При установке опор на трубы с обеих сторон платформы (рис

1) потребуется развернуть концами одну пару опор.

Просверлив монтажные отверстия через кромки двух внешних опор D и сквозь стальные трубы, вверните шурупы.

4. Отфрезеруйте 6-миллиметровые скругления на краях отверстий внутренних опор D (рис. 1). Проверьте, как вставляются трубы в отверстия внешних опор. С помощью круглого напильника или шлифовальной насадки для электродрели расширьте отверстия, если требуется, чтобы концы труб плотно входили в них. Для сохранения правильного положения опор не касайтесь напильником или наждачной бумагой верхнего края отверстий. Вставьте трубы, выровняйте их торцы заподлицо с внешней стороной внешних опор, просверлите монтажные отверстия для фиксации труб и вверните шурупы (рис. 2, фото F).

5. Выпилите откидные упоры Е и просверлите в них 8-миллиметровые отверстия (рис. 1).

6. Для крепления откидных упоров к внешним опорам расширений D отметьте центр на внутренней стороне каждого упора (рис. 2)

Обратите внимание на разное положение отверстий в правом и левом упорах — они должны находиться у передней стороны столика-платформы. Сделав цековки и просверлив отверстия, вставьте в них фланцевые гайки М6

Безопасность при использовании

Имейте в виду, работа с циркуляционной пилой — дело опасное. Чтобы не травмироваться во время рабочего процесса, необходимо постоянно следить за положением пильного стола, его крепостью и устойчивостью.

Каждый раз, прежде чем включить оборудование, проверьте насколько крепко оно закреплено на своем месте.

Внимание: держать материал распила руками во время работающей пилы строго запрещено. В противном случае можно повредить пальцы

Чтобы в глаза не попадали отскакивающие частицы дерева, работать рекомендуется в защитных очках.

Совет: в мастерской вам также могут пригодиться фрезерный, сварочный или откидной стол, простой стол из досок или поддонов, и, конечно же, личный шкаф для инструментов.

Этапы изготовления

Перед сборкой станка для распила досок, бревен и заготовок следует подготовить все необходимые материалы и инструменты. Для работы понадобятся:

  • влагостойкая фанера;
  • листовой материал, подходящий для изготовления корпуса;
  • элементы для корпуса и ножек (бруски 40 на 40 мм).

Крепление будет выполняться саморезами с помощью шуруповерта. Все необходимые детали пилят электролобзиком. Также готовится пила с диском подходящего диаметра.

Алгоритм создания стола:

  1. Распиливание всех деталей на части с нужными размерами.
  2. Разметка участков крепления пилы и ножек на столешнице.
  3. Изготовление корпуса, который обычно представляет собой ящик прямоугольной формы без крышки и дна.
  4. Установка столешницы.
  5. Вырезание отверстия, которое должно быть на 5–10 мм длиннее и на 4–6 мм шире диска.

Если распиливать материал под определенным углом, то получившаяся прорезь должна напоминать по форме трапецию (перевернутую). Для ровного пиления делается обычное отверстие. Перед выпиливанием паза следует приложить пилу и откорректировать отметки.

Распиливание всех деталей на части с нужными размерами
Разметка участков крепления пилы и ножек на столешнице
Изготовление корпуса
Установка столешницы и вырезание отверстия
Подготовка к установке пилы

Необходимые инструменты и материалы

Сначала подбирается материал для рабочей поверхности стола. Чаще всего это фанерные или ЛДСП плиты, или другие разновидности древесного материала. Они после монтажа требуют дополнительной обработки для защиты от влаги и последующих разрушений. Некоторые умельцы применяют и металл, такой стол будет прочнее и надежнее. А вот использовать пластмассы в этом деле не стоит, они не подходят для подобных целей.

Итак, чтобы соорудить самодельный стол для циркулярной пилы, понадобится:

  • Материал для рабочей поверхности. Если используется древесина, то столяры рекомендуют брать вариант, толщиной от 20 мм.
  • Брус для конструкции каркаса. В большинстве случаев используется дерево. Нужно подготовить 5 брусков.
  • Деревянные шканты для крепления. Лучше взять с запасом, они недорогие.
  • Металлические крепления. Минимум – 4 шт.
  • Металлические уголки. 10 шт.
  • Самонарезные болты.

Все материалы нужно заранее приобрести и оставить на месте выполнения работ, чтобы потом не бегать лишний раз в магазин.

Конечно, голыми руками изготовить стол не получится. В идеале, надо иметь следующий набор инструментов:

  • Для измерения и чертежей (рулетка, линейка, простой карандаш, маркер).
  • Для порезки (электрический лобзик).
  • Для обработки дерева (фрезер, рубанок, шлифовочный аппарат, наждачная бумага с мелкой зернистостью).
  • Для крепления (дрель, шуруповерт).

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается

Важно правильно подобрать передаточное число

Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки  – с меньшим, чтобы увеличить число оборотов

На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки  – с меньшим, чтобы увеличить число оборотов.

Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

  1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
  2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
  3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

Материалы изготовления

От правильного выбора материалов изготовления стола зависит срок его эксплуатации и качество фрезеровки деталей. Какие материалы рекомендуется применять в этих целях?

Таблица. Виды столов по материалу изготовления

Вид стола для фрезераКраткое описание физических и эксплуатационных характеристик

Фанерный

Используется чаще всего. По стоимости и эксплуатационным показателям самый подходящий вариант, только надо покупать специальную фанеру, ее шпон клеится особо прочными двухкомпонентными полимерными клеящими составами. Такая фанера не рекомендуется к использованию во время изготовления мебели, количество выделений в воздух фенолов и формальдегидов превышает допустимые нормы. Но в мастерской материал можно применять без опасений. Зато по прочности этот вид фанеры уверенно занимает лидирующие позиции, а это самая важная характеристика.

Металлический

Металлический стол эксплуатируется многие десятки лет, но для его изготовления надо иметь практический опыт выполнения сварочных работ. Еще одна проблема – некоторые детали нужно точить, дома токарного станка почти никто не имеет, приходится обращаться в специализированные компании.

Комбинированный

Настоятельно рекомендуется к использованию. Отдельные наиболее нагруженные элементы изготавливаются из металла, остальные могут быть деревянными. Кстати, стол необязательно делать с нуля — после небольшой реконструкции отлично приспосабливаются обыкновенные сборно/ разборные небольшие кухонные столики. Такие были когда-то в каждой квартире и сегодня еще используются в подсобных помещениях.

Можно применять и клееные мебельные щиты из натуральных ламелей, они не изменяют своих размеров при колебаниях относительной влажности, но такой стол для фрезера обойдется очень дорого. Натуральные доски категорически запрещается применять из-за постоянного коробления в ту или иную сторону, что оказывает крайне негативное влияние на качество фрезерования.

Столешница из досок для изготовления фрезерного станка не подходит

Мы дадим пошаговую инструкцию изготовления двух простейших, но очень функциональных, столов для фрезера. Размеры даются лишь общие, конкретные зависят от типа ручного фрезера, а их в реализации огромное количество

Каждая модель отличается несколькими параметрами, которые необходимо принимать во внимание во время выполнения работ

Схема сборки стола под ручной фрезер. 1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42 мм; 6 — косынка; 7 — основание упора

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

ШагиОписание
1Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость

Конструкция должна быть устойчивой, без расшатывания

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

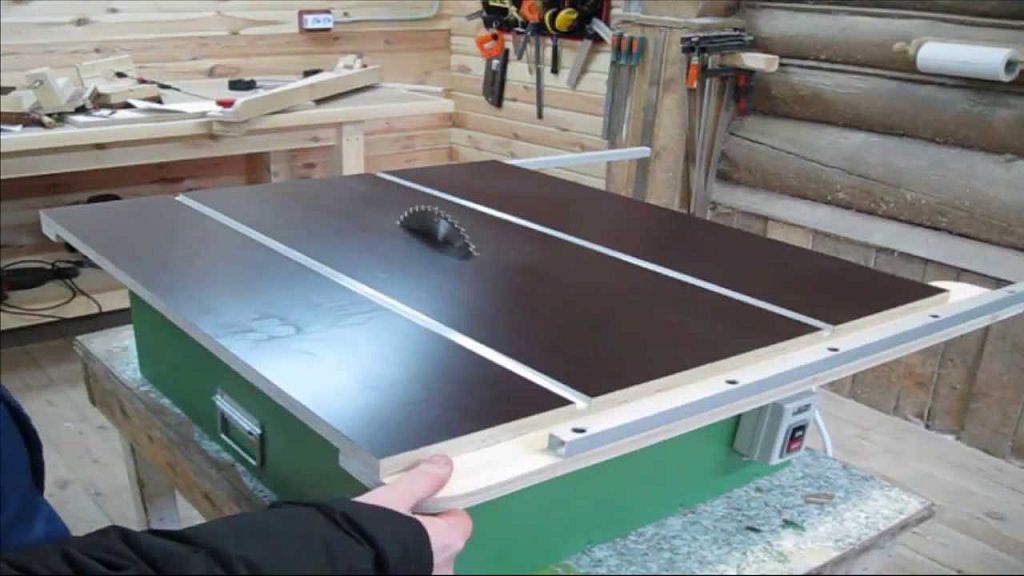

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Устройство и принцип работы дисковой пилы

Независимо от компании-производителя, будь то Бош, Makita, Диолд, Интерскол, Зубр или Вихрь, конструкция всех циркулярных пил включает в себя следующие элементы:

  1. Электродвигатель. Является основной деталью, которая запускает и передает вращательную энергию на пильный диск, что позволяет осуществлять распил материла. В стационарных моделях мотор не всегда расположен в одном корпусе с валом. Движение последнего обеспечивается наличием ремня и системы шкивов.
  2. Корпус. К конструктивным особенностям относят наличие вентиляционных отверстий, с помощью которых происходит охлаждение мотора. Специальные каналы обеспечивают отведение опилок из рабочей зоны. Изготавливают деталь из термостойкого пластика с низкой восприимчивостью к механическим повреждениям. Внутри расположен двигатель, а на поверхности кнопка пуска. В моделях, работающих от АКБ, к корпусу крепится аккумуляторный блок.
  3. Подошва (платформа). Она позволяет установить агрегат на заготовку или направляющую шину, обеспечивает перемещение инструмента вдоль или поперек по распиливаемой поверхности.
  4. Шпиндель. Обеспечивает закрепление пильного диска на валу с помощью прижимной шайбы.
  5. Рукоятка. Прорезиненные вставки исключают скольжение циркулярной пилы в руке при выполнении резки, гарантируют надежный хват. В некоторых моделях на рукоятке расположена кнопка пуска и фиксатор, функция которого заключается в защите от непреднамеренного включения.
  6. Редуктор. Имеет вид шнековой или червячной, которые являются ведущими, и косозубой ведомой шестерни. Обеспечивает передачу момента вращения.

В конструкции некоторых моделей присутствуют регуляторы глубины и угла наклона подошвы, параллельный упор, гарантирующий ровный рез без использования дополнительных приспособлений.

Циркулярная пила работает по следующему принципу – при нажатии на кнопку «Пуск» ток поступает на двигатель, вращательный момент передается от вала режущему элементу, последний прокручивается вокруг своей оси, выполняя распил материала. При использовании ручных моделей пилу приходится протягивать по обрабатываемой поверхности, в стационарных – заготовка проходит через круг, закрепленный на станине.

Пилы любых производителей имеют схожее устройство

Отделочные работы

Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу.

Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола

Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок

В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.

Рекомендуем: Какой сварочный аппарат лучше для дома

Как видите, самодельный, и в то же время регулируемый циркулярный стол создать проще простого. Вам нужно лишь подойти к данному вопросу со всей ответственностью и энтузиазмом. Главный совет — всегда перепроверяйте замеры во избежание ненужных растрат на покупку новых материалов и т.д. Следуйте всем вышеперечисленным советам, и, вы наверняка выполните задуманное и создадите себе идеальное рабочее место для работы с пиломатериалами.

Под этой статьей мы для вас оставили одно из наиболее удачных видео с подробным пошаговым описанием всего процесса. Приятного просмотра.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
