Как сделать торцовку из ручной циркулярки своими руками?

Преимущества и недостатки

У самодельных торцовок есть как сильные, так и слабые стороны. Потому прежде чем приступить к изготовлению станка, советуем сопоставить список преимуществ и недостатков. Это может вас заставить отказаться от идеи самостоятельной сборки станка

, либо наоборот, обязательно попытаться сделать торцовку для труб без посторонней помощи.

К сильным сторонам самодельных станков торцовок относят:

  • На изготовление торцовочного станка потребуется вложить намного меньше денег, чем в покупку заводского оборудования для торцевания дерева, труб, полимеров и пр. В среднем мастера на переоснащение болгарки в станок тратят 500-1000 рублей;
  • Вы можете сами выбрать рабочие параметры для будущего торцовочного станка. К таковым характеристикам относят глубину пропила, диаметр дисков, мощность электродвигателя, размеры рабочей поверхности и пр.;
  • Собранные устройства имеют простую конструкцию. Поскольку вы сами собирали и разбирали инструмент, проблем с поиском неисправностей не возникнет.

Но есть и недостатки, среди которых особенно выделяются такие.

  1. Для самодельных станков обычно используют старые, ненужные материалы, инструменты. Это негативно отражается на качестве, сроке службы.
  2. Они редко имеют высокую мощность.
  3. В некоторых случаях экономия на покупку заводского станка становится мнимой, поскольку много денег уходит на ремонт, модернизацию, профилактику самодельного станка.
  4. Вы рискуете с точки зрения безопасности, работая самодельной торцовкой.

Виды работ

Область применения циркулярной пилы зависит от ее размера и вида.

Ручная дисковая пила

Такие электрические пилы предназначены для точного прямого распила древесных материалов небольшой толщины. Ручное циркулярное устройство имеет небольшие размеры и чаще всего используется для работы в домашних условиях.

Малогабаритное оборудование для распила древесины необходимо при внутреннем оформлении домов. Нередко ручные циркулярные пилы используют во время ремонта для раскройки ламината или отделочного материала для стен.

Циркулярный станок

Стационарные циркулярные пилы являются оборудованием для ежедневной эксплуатации. Такие профессиональные станки способны обработать за день большое количество древесины. Они имеют довольно большой вес – более 10 килограмм и высокую мощность до 2500 ватт.

Циркулярный станок

Используются циркулярные станки в основном на производствах в промышленных целях. Стоимость такого устройства довольно высокая. Некоторые небольшие модели циркулярного оборудования также имеют функцию стационарного использования. Их с успехом применяют в домашних мастерских.

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

  • Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
  • Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
  • Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
  • Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

  • Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
  • К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
  • Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
  • Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
  • Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

  1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
  2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

  1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
  2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;
  3. следует исключать вероятность попадания стружки внутрь подшипника. Это связано с тем, что стружка внутри подшипника приводит к его износу и неплавному повороту режущего инструмента. Стружка может быт достаточно мелкой, что приведет к быстрому износу подшипника. Внесение смазывающего вещества также позволяет исключить вероятность быстрого износа подшипника;
  4. протяжку можно создать при помощи амортизатора. Рекомендуется выбирать варианты исполнения от грузовых автомобилей, так как они более устойчивые к воздействию окружающей среды. Можно использовать и сломанные амортизаторы. Подготовка амортизатора заключается в удалении масла и высверливании отверстий, которые становятся своеобразной вентиляцией. Отверстия следует затянуть сеткой с небольшими отверстиями для того, чтобы исключить вероятность попадания древесной стружки в систему вентиляции;
  5. для того чтобы в начале работы не ощущать сильного рывка следует оснастить болгарку модулем плавного пуска. Этот модуль в самом начале пуска снижает количество оборотов и раскручивает диск до рабочей скорости постепенно. Самостоятельно сделать модуль плавного пуска не получиться, его нужно снять с другого устройства или приобрести отдельно.

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

  1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
  2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла. Но также есть диски и для обработки дерева, которые обладают своими особенностями

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Видео по теме

С вами был Андрей Ноак. Заходите на мой блог и будьте в курсе всех событий. Теперь вы знаете, как из ручной циркулярки сделать торцовку. Подписываться на обновления и приглашайте своих друзей ознакомиться

Один из важнейших инструментов, которые используются на стройке и для некоторых ремонтных работ, — это торцовочная пила, которая способна выполнить распил заготовок и материала под любым углом и любым наклоном. Эта возможность обеспечивается имеющейся поворотной площадкой, подвижной рабочей частью устройства и, соответственно, самим диском над станиной. Используя его, можно распилить дерево, пластик, оргалит, OSB, ламинат и прочие материалы не повышенной прочности.

Для выбора подходящего инструмента следует посоветоваться со специалистом, который разбирается не только в порядке и пути выполнения работ, но и в торцовочных пилах с протяжкой.

Не делайте круговое сверление с дрели

Несмотря на то, что многие «ремесленники» в Интернете предлагают любознательному пользователю попробовать себя сделать циркулярные тренировки, USM и почти блендер, следует проявлять осторожность, чтобы вопрошающие умы следовали такому совету. И мы не говорим о точности или скорости работы

Экономия в 2-3 тысячи рублей из-за отказа от покупки циркулярной пилы может быть очень серьезной травмой.

Торцовочную (торцевую) пилу изготавливают многие фирмы по производству электроинструмента. Она используется в быту и профессионалами. Поэтому устройство имеет много разновидностей, отличающихся функционалом, габаритами, мощностью и ценой. Каждый покупатель при выборе инструмента ориентируется на свои надобности и возможности. Кому-то торцовка нужна для нечастого использования. Например, для проведения ремонта в квартире или изготовления дверей и окон из дерева на даче. А кто-то пользуется пилой каждый день на работе. Опираясь на эти требования, выбирается инструмент для бытовых или профессиональных нужд.

Круглопильный станок из ручной циркулярки

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто

Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом

Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Профессиональное оборудование

Теперь поговорим про профессиональное оборудование. Рассмотрим циркулярку торцовочную ЗУБР ЗПТП-255-1800. Инструмент применяют для распила деревянных деталей и тонкостенного металла. Почему комбинированный? Все потому что на нем можно как торцевать заготовки, так и работать как циркулярном станке.

Основные преимущества модели:

  1. Мобильность;
  2. Компактность;
  3. Функциональность;
  4. Система безопасности.

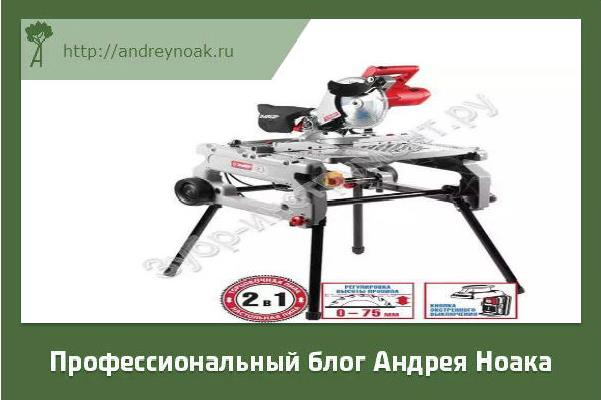

Данный станок сочетает в себе торцовку и циркулярку одновременно. Выставление регулируемой головки позволяет осуществлять пропилы высокого качества. Станок позволяет выполнить распилы продольно под любым заданным углом. Оборудование оснащено механизмом блокировки включения привода и поднятия защитного кожуха. К данной модели есть возможность подключить промышленный пылесос для поддержания чистоты на рабочем месте.

Еще одним неплохим вариантом из всей серой массы оборудования можно выделить настольную торцовочную пилу Makita MLT100.

Применяется как в быту, так и на профессиональном производстве в мастерских, цехах. Конструкция станка позволяет перемещать его на специальной тележке и с легкостью монтируется в отведенное место на верстак. Раздвижной стол позволяет работать с габаритными заготовками. Разворот стола осуществляется как в сторону, так и вперед. Длительный срок эксплуатации данного оборудования увеличен за счет высокого качества деталей и материалов, использующих при сборке.

Позволяет производить рез как вертикально, так и под заданным наклоном. Высокая точность распила деталей обусловлена наличием фиксаторов, направляющих, шкал с градусами и линейкой. Оборудование сочетает в себе торцовку и циркулярку одновременно.

В комплект входит электрический тормоз. Есть разъем для подключения устройства пылеудаления, актуально при больших объемах работ.

Пошаговое руководство

Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).

Подготовка основания

Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.

В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.

Определение высоты полки для поперечного движения

Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.

Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.

Конструирование полки

На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.

Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.

Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.

Выставление ограничителей

Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.

Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.

Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.

Выставление направляющих для заготовок

Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.

Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

К СВЕДЕНИЮ!

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой.В специальной публикации нашего портала мы подробно расскажем о торцовочных пилах

Вы узнаете схему устройства и принцип работы, основные и дополнительные функции, особенности комбинированных торцовочных плит и рейтинг лучших моделей торцовочных пил с протяжкой по дереву 2019г

Пила торцовочная с протяжкой.В специальной публикации нашего портала мы подробно расскажем о торцовочных пилах. Вы узнаете схему устройства и принцип работы, основные и дополнительные функции, особенности комбинированных торцовочных плит и рейтинг лучших моделей торцовочных пил с протяжкой по дереву 2019г.

ВАЖНО!

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

  1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
  2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
  3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
  4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
  5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
  6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

Торцовочный станок по дереву марка «Makita LF 1000» При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

  • мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
  • в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
  • размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
  • наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
  • оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355» Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание.
Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска.
Защитный кожух должен полностью закрывать диск во время работы.
Наличие ограничителя по глубине реза расширяет возможности станка.
Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

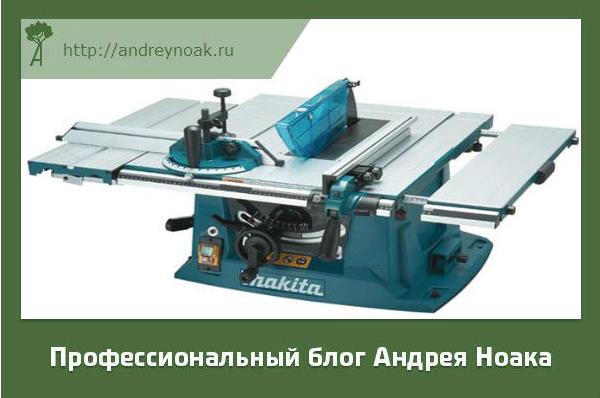

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

  • пропил делают в цельном листе;
  • столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Изготовление стационарного станка из фанеры

Существует множество способов изготовления стационарного стенда для распила дерева, мы рассмотрим один из популярных. Самым недорогим и простым в изготовлении является станок с деревянным столом. Приведем общий алгоритм изготовления, но, стоит учитывать то, что каждый мастер изготавливает его для своих нужд с учетом своих потребностей. Чтобы сделать такой стенд, необходимо выполнить следующие действия:

  1. На одном из концов деревянного бруса нанести разметку для скругления углов. Также необходимо разметить отверстия для осей на концах и в центре бруска.
  2. По выполненной ранее разметке в центре бруска, с противоположных сторон, коронкой для резки дерева сделать углубления для установки подшипников. Образовавшиеся пазы соединить сквозной перемычкой.
  3. В торце и на краю бруса просверлить отверстия по сделанной разметке.
  4. В подготовленные пазы запрессовать подшипники качения. Для этого необходимо установить подшипник в посадочное гнездо и через деревянную планку смонтировать их на место.
  5. Определить центр крепежной шпильки, которая будет выполнять роль оси.
  6. Смонтировать шпильку в посадочное отверстие, точно выставляя ее в центральное положение. Зафиксировать ее положение при помощи гаек и контргаек. Со стороны установки пильного диска установить две профильные шайбы и зафиксировать их положение гайкой.
  7. Подготовить небольшой деревянный брус. В одном из его торцов просверлить глухое отверстие.
  8. Из листа OSB / фанеры (зависит от того, что вы выбрали) вырезать две прямоугольные заготовки. На угол одной из них, просверленным отверстием внутрь установить брусок. Зафиксировать его положение при помощи шурупов.
  9. С помощью метизов соединить между собой подготовленные листы OSB / фанеры.
  10. Соединить между собой подвижный брусок с брусом на торцевой стенке будущего стенда.
  11. В листе OSB / фанеры, который будет выполнять роль другой торцевой стенки наметить положение продольного паза. Его центр должен совпадать с центром отверстия в торце подвижного бруса.
  12. Электролобзиком или другим инструментом вырезать паз.
  13. Соединить между собой основание станка и подготовленный лист OSB / фанеры с пазом.
  14. После этого, в отверстие в торце подвижного бруса вкрутить шпильку. На выступающий конец накрутить гайку. Для удобства лучше использовать гайку-барашек.
  15. Снизу подвижного бруска, симметрично центру установить и зафиксировать прямоугольную панель, вырезанную из листа OSB / фанеры.
  16. На край установленной панели смонтировать металлический полухомут. Он необходим для фиксации дрели, которая будет использоваться в качестве привода циркулярки.
  17. Из листа OSB / фанеры вырезать рабочую поверхность станка. На одну из внутренних сторон, для облегчения доступа к пильному диску необходимо установить дверные петли.
  18. Установить пильный диск на приводной вал.
  19. Включить дрель. Медленно опустить рабочую поверхность в горизонтальное положение. При этом вращающийся пильный диск прорежет в плите отверстие, необходимое для работы.

После завершающего этапа  можно приступать к работе. С помощью выступающей шпильки можно регулировать глубину распила заготовок.

Торцовочная пила из дисковой пилы

Торцовочная пила – та же дисковая отрезная пила на базе обычной циркулярки. Она позволяет с большой точностью пилить под необходимым углом практически все материалы – от пластика до металла. Стоит такой инструмент от изготовителя, то есть в готовом виде, недешево, а собрать её самостоятельно не так-то и сложно. Поэтому, если у вас есть острая потребность в торцовочной пиле, а руки растут из нужного места, дальнейшая информация будет очень кстати.

Торцовочная пила состоит из нескольких обязательных элементов

  • сам диск для распилов;
  • ручка, для того чтобы держать и направлять инструмент;
  • двигатель;
  • подножка с кнопкой запуска.

Переходим к сути вопроса: у вас есть в наличии циркулярка, и вы собираете самодельную торцовочную пилу. Первые три пункта уже наличествуют в самой циркулярке, а четвертый может и не понадобиться, если вы умело соберете направляющую шину для пилы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
