Клупп для нарезания резьбы

Популярные модели трубных клуппов

На рынке представлен широкий ряд недорогих клуппов преимущественно китайского производства, встречается отечественные и намного более дорогие бренды от европейских производителей, США.

Обычно инструмент для нарезания резьбы на трубах реализуется в наборах, элементы которого помещены чемодан для транспортировки, стандартная комплектация – несколько насадок и трещотка со съемными ручками, баллон фирменного масла. Наиболее часто в продаже можно встретить комплекты и отдельные клуппы следующих марок:

ЗУБР – российский бренд с производством в Китае, фирма выпускает как отдельные резьбонарезные лерки, так и комплекты.  В продаже реализуются наборы серии Эксперт с лерками в количестве 3, 4, и 5 штук со средними ценами соответственно 3000, 4000 и 4500 рублей. Резьбонарезные головки покрыты порошковой краской красного цвета, в торговой сети их стоимость от 600 до 900 руб.

Резцы по утверждению производителя отличаются улучшенной геометрией и сделаны из типовой стали марки 9ХС, основной тип выполняемой резьбы – трубная коническая. Стандартные размеры и соответствующее число клуппов – 1/4″ или 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, на изделия дается гарантия 1 год.

СИБРТЕХ – российский бренд с производственными площадями в Китае, в продаже имеются отдельные головки стального цвета стандартных размеров и трещотки. Клупп трубный СИБРТЕХ отличается невысокой стоимостью (лерки можно купить за 350 – 600 руб., трещотки за 850 руб.), в основном рассчитаны на нарезку самоуплотняющейся BSPT-резьбы и намного реже цилиндрической BSPP.

Поставка отдельными деталями удобна для использования в домашнем хозяйстве – можно купить трещотку и подходящие к нему одну или две головки, что по стоимости будет намного дешевле полного комплекта в кейсе.

Рис. 10 Стоимость клуппных плашек 2019 г

FIT – торговая марка известного китайского производителя разнообразного инструмента, фирма выпускает недорогие клуппные наборы в кейсах и без в количестве от 3 до 5 насадок размерами в дюймах 3/8″-1/2″-3/4″-1″-1 1/4″. Элементы выполнены из инструментальной стали, товар отличается наиболее низкой стоимостью – набор из 5 лерок можно приобрести за 3000 руб.

Помимо указанной марки, на рынке также часто встречаются изделия китайского производства с аналогичными физическими параметрами, качеством изготовления и ценами довольно известных в народе торговых марок Matrix, Sparta, Sturm.

Hongli – марка товара китайской компании, поставляющей на отечественный рынок высококачественный инструмент. Клуппный набор для нарезания резьбы включает в себя резьбонарезные головки размерами 1/2″ -3 /4″ – 1″ – 1 1/4″ – 1 1/2″ – 2″, его средняя стоимость 19000 руб.

Hongli является поставщиком на российский рынок качественного резьбонарезного электроинструмента серии SQ30, стоимость которого в кейсе с четырьмя головками чуть больше 25000 руб.

Virax – бренд принадлежит французской компании, являющейся ведущим мировым производителем электроинструмента. Ручной набор клуппов с четырьмя головками размеров 1/2″ – 3/4″ – 1″ – 1 1/4 ′′ в кейсе предназначен для нарезания правой конической BSPT-резьбы, его можно приобрести в среднем за 14000 руб.

Virax также является известным поставщиком резьбонарезного клуппного электроинструмента стоимостью от 55000 до 75000 руб., в стандартный комплект которого входят соответственно 4 – 6 лерок.

REMS – торговая марка немецкого концерна, одного из ведущих производителей инструмента, на отечественном рынке он, пожалуй, является самым дорогим и качественным.

Ручные клуппы REMS серии Eva характерного желтого цвета позволяют наносить на трубы коническую резьбу стандартных размеров от 3/8″ до 2″, а также болтовую от 1/4″ до 1″. Рукоятка с храповым механизмом выполнена из закаленной стали с защитным пластиковым покрытием, оснащена резиновой накладкой для предотвращения соскальзывания рук. Набор из 7 плашек в металлическом чемодане можно приобрести по минимальной цене в 22000 руб.

Помимо ручного резьбонарезного инструмента, REMS поставляет на рынок широкий ряд аналогичного электроинструмента серии Амиго довольно высокой стоимости для кармана даже профессионалов. Цена комплекта с электрическим приводом начинается от 70000 руб. и может доходить до 150000 руб.

На рынке также представлен высококачественный резьбонарезной инструмент с электрическим приводом от таких известных производителей, как Ridgid (США), Rothenberger (Германия).

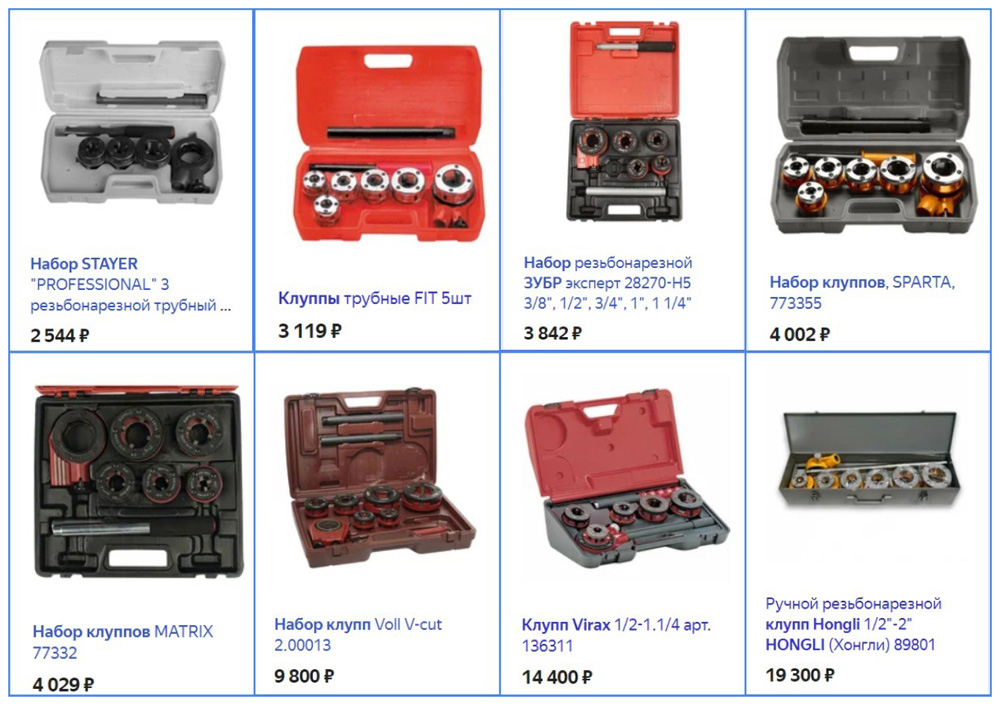

Рис. 11 Цены на популярные наборы клуппов 2019 г

Виды и конструкции ручных клуппов

Каждый тип инструмента имеет свои особенности и отличия в конструкции.

1.Косые клуппы

Нарезание механической резьбы на стержнях и болтах осуществляется с помощью косого клуппа. Конструктивное исполнение этого вида изделия является самым простым.

Косой клупп состоит из рамки с двумя рукоятками и с отверстием.  В ней размещаются две призматические раздвижные прогонки.  Упорный винт  координирует размещение прогонок. Сухарь и плашки имеют прочную установку для обеспечения совпадения ниток резьбы на прогонках. Точная установка прогонок и сухаря гарантируется треугольными выступами в рамке и соответствующими выемками в плашках и сухаре.

Поломка прогонок исключается благодаря передаче на них давления от винта посредством сухаря. Определённый диаметр резьбы должен соответствовать отдельному комплекту плашек. Устанавливая прогонки в клуппе, следите за цифрами на рамке и плашках – они должны совпадать. Неправильно установленные прогонки делают процесс нарезания резьбы невозможным.

2. Клупп Маевского

Клупп Маевского предназначен для нарезки витков на трубах диаметром до 2”.

Клупп Маевского изготавливается из чугуна, что сказывается на весе инструмента

В основе механизма лежит рама с пазом, в котором посажены разводные прогонки,  крепят которые с помощью упорной крышки. Винты координируют размещение плашек в окнах. На раме клуппа установлен направляющий фланец. В нём же размещаются направляющие втулки. Под каждый диаметр труб предусмотрены наборы плашек. Вращение инструмента производится рукоятками.

Достоинствами устройств этого вида  являются простота конструкции и маленький вес. Использование легкого клуппа особенно удобно при нанесении витков резьбы на трубах малого диаметра.

3. Трубный клупп

Самым распространённым устройством для нарезания резьбы на трубах является так называемый трубный клупп. Инструмент предназначен для создания нарезки диаметром от 1/2″ до 2″.

Корпус, выполненный из чугуна, с одной стороны оснащён тремя прямоугольными канавками для направляющих плашек, а с другой стороны – четырьмя прорезями для режущих прогонок. Штифты зафиксированы в плашках. Они входят в отверстия разъёмного кольца для направляющих прогонок. Штифты в режущих прогонках размещают в выемке разводного кольца. Средством крепления разъёмных колец к раме являются зажимные кольца. Поворот колец заставляет плашки перемещаться в радиальном направлении. Это перемещение соответствует диаметру резьбы, который необходимо получить. Движение происходит благодаря пазам, имеющим спиральную форму. Винты предназначены для затягивания разъёмных колец. Вращение при нарезании витков производится при помощи ручек.

В таком клуппе предусмотрены два набора прогонок. Первый генерирует резьбу диаметром 1/2″ и 3/4″, а второй витки диаметром 1″, 1 1/4″, 1 1/2″ и 2″. На кольце имеются засечки, указывающие размещение кольца при нарезании резьбы необходимого диаметра. Прогонки первого набора имеют нарезку только с одной стороны, а плашки второго комплекта – двустороннюю. Устанавливая их, необходимо обращать внимания на цифры, которые нанесены на раму клуппа и на сами прогонки.

Современные ручные клуппы бывают и электрическими, с их помощью можно выполнять большие объемы работ

4. Клупп с трещоткой

Инструмент такого вида является модификацией устройства самого простого конструкционного исполнения. Вмонтированный храповой механизм или трещотка максимально облегчает работу с клуппом, увеличивает скорость нарезки витков. Трещотки бывают левые и правые. Предназначены для облегчения работы в труднодоступных местах и оптимальной передачи усилия. Приспособление очень простое в использовании. Его можно быстро снять с резьбы обратным вращением рукоятки, повернув рычаг трещотки.

При бережном использовании трещотка служит долгое время. В случае поломки вместо неё можно использовать газовый ключ.

Виды клуппов

Клуппы — довольно простые, похожие инструменты, хотя и среди них есть особенности. Они отличаются:

  • по шагу резьбы или ее направлению;
  • по удобству работы, например, в труднодоступных местах;
  • по размеру и другим параметрам.

Однако главный признак, по которому их можно разделить, — это принцип работы. Выделяются:

  • ручной инструмент;
  • электрический.

Общими качествами, присущими обоим видам, являются:

  • возможность сделать резьбу на трубе даже с очень большим диаметром;
  • при условии необходимых навыков — точность работы.

Ручной

Держатель для ручного клуппа может быть:

  1. Из двух стержней, выполненных из металла. Во время работы их держат и производят вращение. Такой вариант встречается чаще остальных.
  2. Одинарные ручки. Их удобно приводить в движение одной рукой. Это позволяет лучше использовать в трудных для доступа местах. Встречаются реже.
  3. Иногда можно найти держатель в виде ключа-трещотки.

В последнем случае конструкция облегчает процесс работы, вращение. Однако стоит помнить о минусах трещотки:

  1. В любом механизме действует закономерность: чем он сложнее, тем быстрее выходит из строя.
  2. В продаже практически всегда китайские дешевые образцы. Качество материала низкое.
  3. Отдельные виды сплавов труб прочнее. Вместо нарезки трещотка может сломаться сама.

Дешевые модели часто продаются без держателя. Его может заменить, к примеру, газовый ключ нужного размера.

Ручные клуппы в зависимости от типа витков бывают:

  • однозаходные — резьба делается единственной винтовой ниткой;
  • многозаходные — двумя и более.

По качеству резьбы не уступают электрическим моделям и неприхотливы в обслуживании. За эти качества ценятся непрофессионалами, так как позволяют выполнять простую работу в доме без особых затрат. Часто используются не только для выполнения новой резьбы, но и для восстановления уже имеющейся.

Электрический

Электрический вариант считается профессиональным. Ему поддаются трубы практически любого размера. Процесс работы сильно упрощается. Он сводится только к фиксации трубы и установке клуппа. Преимущества перед ручным:

  1. Не нужно затрачивать особых усилий. Изделия обладают небольшой мощностью, что не мешает им выполнять даже тяжелую работу в сложных случаях.
  2. Экономится время, так как нарезка происходит гораздо быстрее.

Есть и слабые стороны:

  1. Электрический клупп заметно тяжелее ручного и занимает больше места.
  2. Гораздо сложнее проводить работы в трудных для доступа местах. Объясняется также габаритами.
  3. Необходимо электричество.
  4. Применение может зависеть от погоды. Например, в дождь электрические приборы не рекомендуется использовать.

Клупп — удобный инструмент для нарезки резьбы на трубе

Очень часто домашний мастер сталкивается с проблемой нарезания резьбы на трубах. Конечно, в нынешнее время все чаще используют пластиковые трубы, для их скрепления используют специальный прибор — паяльник. Но если вы живете в старенькой хрущевке, то там наверняка металлическая сантехника и что делать, когда вы решили добавить еще одну раковину или вообще заменить несколько прогнивших от времени труб? Нужно будет нарезать резьбу и не у каждого человека в доме имеется инструмент для этого.

Существует несколько видов резьбового инструмента для труб(имеется в виду ручной инструмент), это плашка(лерка) и трубный клупп. Вот о клуппах мы и поговорим, поскольку ими пользуются все чаще. Оно и понятно, ведь работаь им довольно просто.

Итак, клупп — это специальная такая болванка, в которой закреплены резцы различного размера, который измеряется в дюймах (под резьбу 1/2″, 3/4″, 1″, 1 1/4″). Смотрим фото(кликабельно).

То есть если вы решили работать этим инструментом, сначала узнайте, какого размера у вас труба, на полдюйма или больше. Узнав размер трубы, в магазине уже спрашиваете продавца про наличие клуппа данного размера. Купив его, также необходимо еще приобрести специальную трещотку, поскольку крепление сделано специально под трещотку, ни для чего другого не подойдет. В принципе, это всё, что потребуется для резьбы. Если вам по ходу работы потребуется отпилить трубу, можете почитать про круги для болгарки.

Закрепив клупп на трещотке(крепление-защелка), переверните его и увидите отверстие — это направляющая для трубы. То есть вставляете конец трубы в направляющую и начинаете крутить трещотку по часовой стрелке, пойдет нарезка. Крутите не спеша, без рывков, потому что трещотки сейчас все идут китайские и сделаны они из силумина(порошковый металл), сами понимаете, что они не крепкие, поэтому сильно на трещотку не налегайте

При правильном, осторожном использовании она прослужит долго

Если клупп затупился, то рекомендуется заменить режущий элемент, это 4 резца для определенной резьбы. Допустим, клупп у вас на 1/2″, то и резцы, соответственно, покупайте на полдюйма

ВАЖНО!!! При покупке этих самых резцов необходимо подбирать их такой же фирмы, как и клупп. К примеру, у нас в магазине продаются только клуппы фирмы Stayer, соответственно к ним подходят только стайеровские резцы

Еще на заметку: Нужна внутренняя резьба? Тогда вам нужен метчик.

Помимо клуппа резьбу на трубе можно нарезать плашкой, она и стоит подешевле и трещотка(плашкодержатель) не такой дорогой, как трещотка для клуппа. Однако не все так просто, как кажется. Во-первых, работать ей гораздо труднее и для неопытных мастеров это может стать настоящей проблемой. У плашки нет направляющей, поэтому будет трудно сделать первый виток резьбы(чтобы она пошла ровно), кроме этого работать трещоткой гораздо удобнее. Представьте себе, что труба находится у самой стены. Как на ней нарезать резьбу плашкой? Будете крутить лерку по паре сантиметров и переставлять. Трудно и очень неудобно. А вот с клуппом нет проблем — надели трубу на клупп и пошли крутить трещоткой, пусть амплитуда кручения будет небольшая, однако трещотка на то и удобна, поскольку не нужно переставлять клупп.

В продаже помимо одиночных клуппов продаются наборы, в которых идет трещотка с удлинителем, а также 4 основных клуппа — 1/2″, 3/4″, 1″, 1 1/4″. Выглядит такой набор вот так.

Стоимость его порядка 1300 рублей, однако если вы занимаетесь шабашками по сантехнике, то покупка такого удобного набора вполне оправданна. Все на месте, ничего не разбросано, красота да и только.

Покупка ручного клуппа

Сначала стоит отметить один важный момент – приспособления такого типа продаются в двух форматах: в виде отдельных цилиндров определенного диаметра, либо же набором.


Цилиндр с резцами

Первый вариант хорош тогда, когда нужно обработать трубы какого-то одного, определенного диаметра. А вот набор клуппов для трубных работ оптимально выбирать в том случае, когда предстоит работа со всей магистралью, то есть с канализационными или водопроводными трубами разного размера.

Набор резцов разного диаметра

Выбор производителя

Ну, конечно, первое и самое основное правило заключается в том, что нельзя покупать инструмент неизвестного происхождения. В противном случае очень большой риск приобрести очень некачественное изделие.

Ну а если говорить о конкретных марках, то отлично зарекомендовали себя инструменты таких брендов:

  1. Rothenberger;


Пример брендового инструмента

  1. Ridgid;
  2. Rems и т.д.

Теперь поговорим о том, что должно содержаться в стандартном наборе таких инструментов, а потом ознакомимся с тем, как пользоваться трубным клуппом.

Читать также: Схемы сварочных инверторов mma

Конфигурация изделия

Итак, по-хорошему в полноценном наборе должно быть вот что:

  1. Цилиндры с резцами диаметра 1 2 2 (самый распространенный размер) и другими, конечно.
  2. Ручка с трещоткой. Трещотка – это, по сути, функция ручки, благодаря которой инструмент можно эффективно применять даже для тех труб, которые находятся на минимальном расстоянии от плоскости стены. Тут смысл в том, что после каждого проворачивания цилиндра, ручка автоматически опускается вниз без обратного «проворота» головки.


Ручка с трещоткой

То есть ключевой момент при выборе набора – это наличие трещотки. Если ее не будет, то на создание резьбы вы потратите гораздо больше времени и сил.

Правила работы метчиками

В сегменте электрических клуппов современного рынка наблюдается острая конкуренция. И если по этой причине производители должны вкладывать значительные объёмы денежных средств в модернизацию технологических линий, то потребители наоборот, получают за те же деньги более качественную продукцию. Однако отдавать предпочтение следует электрическим клуппам от следующих компаний:

  • REMS (Германия). Представлены модели Rems Амиго на нашем рынке, как правило, в фирменном футляре-чемодане, изготовленном из прочной стали. Помимо самого инструмента, набор включает сменные головки для любой – правой и левой – резьбы.
  • GERAT (Германия). В комплект поставки электрического клуппа от этого производителя входят сменные головки, струбцина и маслёнка.
  • RIDGID (США). Эта компания также предлагает резьбонарезной инструмент в наборах. Их цена зависит от комплектации.
  • ROTHENBERG (Германия). Наибольшей популярностью пользуется электрический клупп для нарезки резьбы от этого производителя модели Supertronic. В пластиковом футляре-чемоданчике, кроме самого устройства, вы найдёте сменные головки, струбцину и адаптер питания.

В целом, при покупке данного инструмента нужно руководствоваться критерием «цена/качество» и принять к сведению следующие рекомендации:

  • останавливайте свой выбор на клуппе со сменными резцами.
  • учитывайте диаметр предполагаемой к обработке трубы;
  • выясните материал изготовления резцов. Долговечные детали производятся из легированной стали, в то время как недорогие модели оснащены резцами из быстро стирающегося дешёвого металла.

И следует помнить, что прослужить инструменту максимально долго позволит лишь правильная эксплуатация. Поэтому, прежде чем купить резьбонарезной набор, ознакомьтесь с правилами работы с электрическим клуппом и сопоставьте их с предполагаемыми условиями нарезания резьбы. Сделав корректный выбор, вы сможете пользоваться этим устройством продолжительное время.

При нарезании резьбы в глубоких отверстиях, в мягких и вязких металлах (медь, алюминий, бронза и др.) метчик необходимо периодически вывертывать из отверстия и очищать канавки от стружки; нарезать резьбу нужно полным набором метчиков — черновым, средним и чистовым. Средний и чистовой метчики вводят в отверстие без воротка и только после того, как метчик пойдет правильно по резьбе, на головку надевают вороток и продолжают нарезание резьбы;

Также как и для любого другого инструмента, при выборе клуппа следует руководствоваться золотым правилом оптимального для пользователя соотношения цены и качества. Как показывает опыт и отзывы опытных мастеров, для металлорежущего инструмента вообще, для резьбонарезного и для клуппов в частности качество подразумевает соответствующую цену, а цена товара в основном соответствует его качеству.

Стоимость электрифицированного инструмента на порядок выше ручного, значительно шире и диапазон цен. Здесь многое зависит от мощности и комплектации набора, а также от имени производителя. Количество брендов хотя и меньше, чем у ручных, но все-таки может измеряться десятками

В этом случае стоит обратить внимание на существующие гарантии, наличие сервисных центров, доступность запасных частей и сменных принадлежностей

Как правильно нарезать резьбу на трубе трубным клуппом

Перед тем, как воспользоваться инструментом, необходимо разобраться с некоторыми нюансами. Внешне инструмент не вызывает никаких трудностей – установил соответствующего диаметра плашку, и нарезай себе резьбу. Однако не все так просто! Перед тем, как выполнять нарезку резьбы, нужно подготовиться к этому мероприятию. Процедура в виде инструкции по нарезанию резьбового соединения выглядит следующим образом:

  1. Завальцовывание трубы. Обязательная процедура, так как это поможет упростить процесс нарезки спиралевидного соединения. Завальцовывание представляет собой уменьшение наружного диаметра трубы на несколько миллиметров. Делается это с помощью применения напильника, турбинки, наковальни и молотка, а также газового ключа. Мастера используют для завальцовки болгарку с заточным кругом
  2. Обработать завальцованный участок трубы любым видом смазочного материала – Литол или Солидол. Этими же материалами можно обработать резцы, что поможет продлить срок их службы путём уменьшения сопротивления при нарезке
  3. Если нарезание резьбы выполняется на трубе, которая расположена рядом возле стены или в грунте, нужно зафиксировать ее газовым ключом, чтобы избежать нарушения целостности крепления второго конца трубы. Если же труба не закреплена, ее нужно зажать в тисках, и только после этого приступать к обработке
  4. Нарезка выполняется медленными возвратно-поступательными движениями, так как большая скорость приведёт к выходу из строя инструмента
  5. Надев на трубу плашку, необходимо установить ее строго в перпендикулярном положении торцевой части материала, то есть выровнять положение плашки относительно трубы
  6. Медленными движениями надо нарезать первый виток, который является основным. При нарезке необходимо делать один оборот вперед, а затем возвращаться на 0,5 оборота назад. В процессе возврата будет осуществляться удаление металлической стружки
  7. Как только первый виток будет нарезан, дальнейшее применение инструмента облегчается, и заключается только в выполнении возвратно-поступательных движений

После этого выкручивается плашка, и проверяется качество и целостность получившейся резьбы. На нее можно накрутить соединительную муфту, проверив качество завинчивания. Сколько нужно витков на трубе для надежного соединения? Этим вопросом задается каждый мастер, орудуя аналогичным инструментом. Количество витков составляет столько, сколько их на резаке или на соединительной муфте.

Важно знать! В процессе нарезки не стоит торопиться, иначе все старания могут привести к притуплению резцов на инструменте. Нельзя использовать плашку, на которой повреждены или сточены резцы, так как это может привести к нарушению целостности трубы.. Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже

Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже.

Нарезка резьбы на трубе в стене при помощи клуппа с переходником

Многие могут подумать, зачем покупать клупп, если можно обратиться к токарю, который нарежет резьбу любого размера, диаметра и формы. Инструмент в основном рассчитан на исключительные случаи, когда нужно нарезать резьбу на месте. Этот прибор действительно очень удобен в эксплуатации, помогает всегда решить проблемы со стальным трубопроводом, когда возникает необходимость выполнения резьбового соединения.

Если предпочитается сварка вместо резьбового соединения, то стоит понимать один важный нюанс — при сварке внутри трубы образуется участок, который будет причиной скопления засорений. При некачественном нанесении сварного шва через время может возникнуть течь, поэтому единственное правильное решение — купить трубный клупп, и произвести нарезание резьбовых витков в нужном количестве.

https://youtube.com/watch?v=POlwUW4NKE8%3F

Публикации по теме

Зажимные тиски — их виды, назначение, выбор и способы ремонта

Ручные дрели и актуальность применения устаревших инструментов

Как снять стопорное кольцо — виды и изготовление инструмента своими руками

Пистолет для жидких гвоздей учимся правильно пользоваться сначала

Устройство клуппа для нарезки резьбы маевского

Этот нарезной инструмент применяется для трубной резьбы. У нее меньше величина шага и глубина нарезки, чем у дюймовой при том же угле у вершины. Это самый простой среди трубных клуппов. С другой стороны — он имеет более сложную конструкцию чем косой, но принцип тот же, использование двух раздвижных плашек. Корпус (1) имеет съемную крышку (4) на двух винтах. Внутри стоят плашки (2), положение которых регулируется двумя винтами (3). Расположение плашек в корпусе строго определенное, ориентирами для этого служат установочные риски.

Есть два существенных отличия от предыдущего варианта.

Первое отличие — это три комплекта сменных плашек:

  • №1 — диаметры резьбы ½ — ¾ дюйма;
  • №2 — диаметры резьбы 1-1½ дюйма;
  • №3 — диаметр резьбы 2-2½ дюйма.

Второе отличие — это направляющий фланец и сменные направляющие втулки (под каждый диаметр трубы), что облегчает перпендикулярное расположение клуппа относительно оси детали.
