Электрические резьбонарезные клуппы

Как правильно нарезать резьбу на трубе трубным клуппом

Перед тем, как воспользоваться инструментом, необходимо разобраться с некоторыми нюансами. Внешне инструмент не вызывает никаких трудностей – установил соответствующего диаметра плашку, и нарезай себе резьбу. Однако не все так просто! Перед тем, как выполнять нарезку резьбы, нужно подготовиться к этому мероприятию. Процедура в виде инструкции по нарезанию резьбового соединения выглядит следующим образом:

1. Завальцовывание трубы. Обязательная процедура, так как это поможет упростить процесс нарезки спиралевидного соединения. Завальцовывание представляет собой уменьшение наружного диаметра трубы на несколько миллиметров. Делается это с помощью применения напильника, турбинки, наковальни и молотка, а также газового ключа. Мастера используют для завальцовки болгарку с заточным кругом
2. Обработать завальцованный участок трубы любым видом смазочного материала – Литол или Солидол. Этими же материалами можно обработать резцы, что поможет продлить срок их службы путём уменьшения сопротивления при нарезке
3. Если нарезание резьбы выполняется на трубе, которая расположена рядом возле стены или в грунте, нужно зафиксировать ее газовым ключом, чтобы избежать нарушения целостности крепления второго конца трубы. Если же труба не закреплена, ее нужно зажать в тисках, и только после этого приступать к обработке
4. Нарезка выполняется медленными возвратно-поступательными движениями, так как большая скорость приведёт к выходу из строя инструмента
5. Надев на трубу плашку, необходимо установить ее строго в перпендикулярном положении торцевой части материала, то есть выровнять положение плашки относительно трубы
6. Медленными движениями надо нарезать первый виток, который является основным. При нарезке необходимо делать один оборот вперед, а затем возвращаться на 0,5 оборота назад. В процессе возврата будет осуществляться удаление металлической стружки
7. Как только первый виток будет нарезан, дальнейшее применение инструмента облегчается, и заключается только в выполнении возвратно-поступательных движений

После этого выкручивается плашка, и проверяется качество и целостность получившейся резьбы. На нее можно накрутить соединительную муфту, проверив качество завинчивания. Сколько нужно витков на трубе для надежного соединения? Этим вопросом задается каждый мастер, орудуя аналогичным инструментом. Количество витков составляет столько, сколько их на резаке или на соединительной муфте.

Важно знать! В процессе нарезки не стоит торопиться, иначе все старания могут привести к притуплению резцов на инструменте. Нельзя использовать плашку, на которой повреждены или сточены резцы, так как это может привести к нарушению целостности трубы.. Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже

Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже.

Нарезка резьбы на трубе в стене при помощи клуппа с переходником

Многие могут подумать, зачем покупать клупп, если можно обратиться к токарю, который нарежет резьбу любого размера, диаметра и формы. Инструмент в основном рассчитан на исключительные случаи, когда нужно нарезать резьбу на месте. Этот прибор действительно очень удобен в эксплуатации, помогает всегда решить проблемы со стальным трубопроводом, когда возникает необходимость выполнения резьбового соединения.

Если предпочитается сварка вместо резьбового соединения, то стоит понимать один важный нюанс — при сварке внутри трубы образуется участок, который будет причиной скопления засорений. При некачественном нанесении сварного шва через время может возникнуть течь, поэтому единственное правильное решение — купить трубный клупп, и произвести нарезание резьбовых витков в нужном количестве.

https://youtube.com/watch?v=POlwUW4NKE8%3F

Публикации по теме

Зажимные тиски — их виды, назначение, выбор и способы ремонта

Ручные дрели и актуальность применения устаревших инструментов

Как снять стопорное кольцо — виды и изготовление инструмента своими руками

Пистолет для жидких гвоздей учимся правильно пользоваться сначала

Устройство клуппа для нарезки резьбы маевского

Этот нарезной инструмент применяется для трубной резьбы. У нее меньше величина шага и глубина нарезки, чем у дюймовой при том же угле у вершины. Это самый простой среди трубных клуппов. С другой стороны — он имеет более сложную конструкцию чем косой, но принцип тот же, использование двух раздвижных плашек. Корпус (1) имеет съемную крышку (4) на двух винтах. Внутри стоят плашки (2), положение которых регулируется двумя винтами (3). Расположение плашек в корпусе строго определенное, ориентирами для этого служат установочные риски.

Есть два существенных отличия от предыдущего варианта.

Первое отличие — это три комплекта сменных плашек:

• №1 — диаметры резьбы ½ — ¾ дюйма;
• №2 — диаметры резьбы 1-1½ дюйма;
• №3 — диаметр резьбы 2-2½ дюйма.

Второе отличие — это направляющий фланец и сменные направляющие втулки (под каждый диаметр трубы), что облегчает перпендикулярное расположение клуппа относительно оси детали.

Особенности и сравнение клуппа с плашкой

До появления клуппов и в настоящее время резьбу нарезают плашками, представляющими собой ручной резьбонарезной инструмент в форме таблетки с внутренними резцами, на внешней поверхности которых располагаются канавки или углубления для фиксации в плашкодержателе. Сам плашкодержатель конструктивно выполнен в виде муфты цилиндрической формы, частично закрытой по всему периметру выступом с одной стороны, на который ложится плашка. В плашкодержателе расположены резьбовые отверстия для прикручивания ручки и болтов, с помощью которых удерживается сама плашка.

Клупп имеет следующие отличительные особенности по сравнению с плашкой:

1. Для нарезки резьбы у клуппа имеется удлиненная цилиндрическая муфта, которую вначале одевают на трубу. Это позволяет удерживать резаки в строго перпендикулярном положении относительно осевой линии, упрощает проведение работ и повышает качество резьбовой насечки. При использовании плашки ее довольно сложно расположить перпендикулярно относительно центральной оси детали, поэтому перед началом работы снимают наружную фаску на трубном торце.

2. Главный материал изготовления плашек — инструментальная легированная сталь высокой твердости и износостойкости 9ХС, маркировка которой часто указана на корпусе детали. Из 9ХС также изготавливают метчики, развертки, фрезы, штемпели, клейма и даже напильники. Что касается резьбонарезных гребенок китайского производства, то нельзя ничего сказать об их химическом составе и соответственно нет уверенности в высоком качестве изделий.

Рис. 4 Разновидности трещоточных клуппов

3. Основное отличие клуппа от плашек — разные типы нарезки, в первом случае инструмент нарезает трубную коническую BSPT-резьбу, измеряемую в дюймах, а большинство плашек рассчитаны на нарезание метрического профиля нитей. Из этого вытекает, что клупп используют только для резьбового соединения труб, арматуры, а плашку — для нарезания витков на любой вид металлических деталей (типа болтов) кроме трубных.

Следует отметить, что бывают исключения и иногда в продаже встречаются плашки для нарезания трубной резьбы.

4. В каждой клуппой трещотке предусмотрена возможность реверса — вращения насадки в обратную сторону, для этого в корпусе имеется стопорный палец, которым изменяют направление движения.

В продаже имеются трещотки и для плашек, но они редко входят в реализуемые наборы инструментов.

5. Весомое преимущество клуппов — возможность использования различных типов сменных резцов, в дорогих импортных моделях можно нарезать следующие разновидности резьбовых витков:

• Наружная правая и левая резьба: Трубная коническая стандартной длины R (американская дюймовая BSPT, NPT), так как нарезка самоуплотняющаяся, ее назначение — соединение трубных отрезков с арматурой и между собой.
• Трубная резьба цилиндрическая неограниченной длины G (BSPP, NPSM) для сгонов.

• Резьба для инсталляции:
• Электроизоляционных труб M×1,5 (метрическая с шагом 1,5 мм, IEC).
• Резьба стальной панцирной трубы тип Pg длиной не менее 50 мм, при использовании ниппельных зажимов неограничена.
• Болтовая нарезка типов M, BSW, UNC любой длины.

Популярные модели трубных клуппов

На рынке представлен широкий ряд недорогих клуппов преимущественно китайского производства, встречается отечественные и намного более дорогие бренды от европейских производителей, США.

Обычно инструмент для нарезания резьбы на трубах реализуется в наборах, элементы которого помещены чемодан для транспортировки, стандартная комплектация — несколько насадок и трещотка со съемными ручками, баллон фирменного масла. Наиболее часто в продаже можно встретить комплекты и отдельные клуппы следующих марок:

ЗУБР — российский бренд с производством в Китае, фирма выпускает как отдельные резьбонарезные лерки, так и комплекты. В продаже реализуются наборы серии Эксперт с лерками в количестве 3, 4, и 5 штук со средними ценами соответственно 3000, 4000 и 4500 рублей. Резьбонарезные головки покрыты порошковой краской красного цвета, в торговой сети их стоимость от 600 до 900 руб.

Резцы по утверждению производителя отличаются улучшенной геометрией и сделаны из типовой стали марки 9ХС, основной тип выполняемой резьбы — трубная коническая. Стандартные размеры и соответствующее число клуппов — 1/4″ или 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, на изделия дается гарантия 1 год.

СИБРТЕХ — российский бренд с производственными площадями в Китае, в продаже имеются отдельные головки стального цвета стандартных размеров и трещотки. Клупп трубный СИБРТЕХ отличается невысокой стоимостью (лерки можно купить за 350 — 600 руб., трещотки за 850 руб.), в основном рассчитаны на нарезку самоуплотняющейся BSPT-резьбы и намного реже цилиндрической BSPP.

Поставка отдельными деталями удобна для использования в домашнем хозяйстве — можно купить трещотку и подходящие к нему одну или две головки, что по стоимости будет намного дешевле полного комплекта в кейсе.

Рис. 10 Стоимость клуппных плашек 2021 г

FIT — торговая марка известного китайского производителя разнообразного инструмента, фирма выпускает недорогие клуппные наборы в кейсах и без в количестве от 3 до 5 насадок размерами в дюймах 3/8″-1/2″-3/4″-1″-1 1/4″. Элементы выполнены из инструментальной стали, товар отличается наиболее низкой стоимостью — набор из 5 лерок можно приобрести за 3000 руб.

Помимо указанной марки, на рынке также часто встречаются изделия китайского производства с аналогичными физическими параметрами, качеством изготовления и ценами довольно известных в народе торговых марок Matrix, Sparta, Sturm.

Hongli — марка товара китайской компании, поставляющей на отечественный рынок высококачественный инструмент. Клуппный набор для нарезания резьбы включает в себя резьбонарезные головки размерами 1/2″ -3 /4″ — 1″ — 1 1/4″ — 1 1/2″ — 2″, его средняя стоимость 19000 руб.

Hongli является поставщиком на российский рынок качественного резьбонарезного электроинструмента серии SQ30, стоимость которого в кейсе с четырьмя головками чуть больше 25000 руб.

Virax — бренд принадлежит французской компании, являющейся ведущим мировым производителем электроинструмента. Ручной набор клуппов с четырьмя головками размеров 1/2″ — 3/4″ — 1″ — 1 1/4 ′′ в кейсе предназначен для нарезания правой конической BSPT-резьбы, такой клупп трубный можно приобрести в среднем за 14000 руб.

Virax также является известным поставщиком резьбонарезного клуппного электроинструмента стоимостью от 55000 до 75000 руб., в стандартный комплект которого входят соответственно 4 – 6 лерок.

REMS — торговая марка немецкого концерна, одного из ведущих производителей инструмента, на отечественном рынке он, пожалуй, является самым дорогим и качественным.

Ручные клупп трубный REMS серии Eva характерного желтого цвета позволяют наносить на трубы коническую резьбу стандартных размеров от 3/8″ до 2″, а также болтовую от 1/4″ до 1″. Рукоятка с храповым механизмом выполнена из закаленной стали с защитным пластиковым покрытием, оснащена резиновой накладкой для предотвращения соскальзывания рук. Набор из 7 плашек в металлическом чемодане можно приобрести по минимальной цене в 22000 руб.

Помимо ручного резьбонарезного инструмента, REMS поставляет на рынок широкий ряд аналогичного электроинструмента серии Амиго довольно высокой стоимости для кармана даже профессионалов. Цена комплекта с электрическим приводом начинается от 70000 руб. и может доходить до 150000 руб.

На рынке также представлен высококачественный резьбонарезной инструмент с электрическим приводом от таких известных производителей, как Ridgid (США), Rothenberger (Германия).

Рис. 11 Цены на популярные наборы клуппов 2021 г

Клупп трубный — виды

Несмотря на простое конструктивное устройство, в торговой сети представлено большое разнообразие как простых механических, так и электрических различных видов моделей. Обычно клуппы реализуются в наборах, отличающихся между собой количеством головок.

Рис. 7 Механические клуппы с ребрами под газовый ключ

Ручные механические

Как отмечалось выше, клуппные резаки продают в наборах, для одноразовых работ есть возможность приобрести головку нужного диаметра в единичном экземпляре. В этом случае ее накручивают на трубы газовым ключом с ребристыми губками, которые цепляются за четыре выступа на цилиндрической головке.

В торговой сети реализуют плашкодержатели стандартной конструкции, имеющие по периметру винты для крепления головки и два патрубка с внутренней резьбой, в которые вкручиваются ручки. При отсутствии трещотки их можно использовать для проворачивания головки клуппа при соответствии диаметров, зафиксировав ее крепежными болтами. Понятно, что таким приспособлением довольно сложно сделать нарезку в труднодоступных местах.

Ручные с трещоткой

Это основная разновидность реализуемых в торговой сети клуппных резаков, трещотка позволяет вращать головку при небольшом угле поворота рукоятки. Основное отличие в трещотках — различное число зубцов, чем больше их количество, тем на более малый угол можно поворачивать ручку. Каждая трещотка обладает функцией реверса для выкручивания головки в обратном направлении.

Электрические

Электроинструмент относят к профессиональным, с его помощью можно нарезать большие объемы трубной резьбы. Обычно в стандартный комплект входит электропривод, не менее 4-х головок и струбцина, которую прикручивают к трубе и фиксируют в ней агрегат.

Головка электроклуппа имеет таблеткообразную форму с выступающей цилиндрической муфтой шестигранной (восьмигранной) или другой формы. Электропривод позволяет легко наносить резьбу на короткие трубные участки (для этого не используют струбцину) перевернутыми гребенками без предварительного нанесения фаски на наружную кромку.

Рис. 8 Клуппы с электроприводом в работе

Отличие клуппа от плашки

Люди, часто работающие трубы, хорошо знают, что такое резьбонарезные плашки. Это инструмент небольшой формы для нарезания резьбы. Получается, что оба инструмента внешне сильно различаются, но выполняют одну и ту же задачу.

Рассмотрим отличия плашки и клуппа.

Например, конструкция инструмента. Плашка, которую некоторые называют леркой, представляет собой шайбу из высококачественной стали. В ней есть отверстие, расположенное по центру, а в нем – гребенка лезвий, а также каналы, цель которых – отводить стружку.

Пример плашки

С точки зрения конструкции клупп получается сложнее, однако простота его ремонта позволяет в конечном счете сделать инструмент дешевле. Сам прибор состоит из длинной рукояти для должного усиления, а также круглой металлической рамки в виде трубки, куда устанавливается резец.

Помимо всего прочего, устройство выделяется строением гребенки лезвий. В нем резцы устроены необычно. Например, первые лезвия делают неглубокую резьбу. По ней уже скользят другие лезвия, расположенные выше, и они вырезают полноценную резьбу.

Пример клуппа

Общие положения

Начнём, пожалуй, с функции, выполняемой клуппом – нарезки резьбы. Вы справедливо можете возразить, что появление в обиходе пластиковых труб сделали применение резьбовых соединений невостребованными. Так, полиэтиленовые изделия соединяются специальными фитингами для канализационных труб, а полипропиленовые – просто свариваются.

Фото соединений пластиковых труб при помощи фитингов

Но всё не так просто, когда речь идёт о надёжности. Чтобы лучше понять, о чём идёт речь, взглянем на недостатки полиэтилена и полипропилена:

Минусы использования пластиковых труб

• Ограничение температурных режимов. Для полипропилена предел – 95 оС, а для полиэтилена – 40 оС. В наши суровые зимы бывают такие ситуации, когда котельной приходится подавать воду, превышающую технические нормы, что, несомненно, приведёт к аварии. Так что для отопительной системы такой вариант труб использовать весьма рискованно.
• Слабая стойкость к механическим воздействиям. Это сразу исключает возможность прокладки водопровода из пластика под проезжей частью, так как он со временем попросту окажется раздавлен. Да и в открытых для контакта местах тоже придётся осторожничать, помня об уязвимости данного материала.

Треснувшая под нагрузкой полипропиленовая труба

А вот металлу не страшны ни высокие температуры, ни чрезмерные механические нагрузки. Но и с ним в вопросе соединения не всё так просто:

Типы соединений стальных труб

Оцинкованные трубы для системы водоснабжения

Разновидность соединения	Преимущества	Недостатки
Сварка	Полная герметичность	Нарушение цинкового слоя, в результате чего трубопровод становится уязвим перед коррозийными процессами
Резьба	Возможность демонтажа	Необходимость использования дополнительных уплотнителей для достижения оптимальной герметизации

Использовать паклю для устранения возможной течи не так опасно, как испортить покрытие, защищающее от возникновения ржавчины. К тому же не каждый умеет своими руками пользоваться сварочным аппаратом. Также важную роль играет возможность технического обслуживания, которая с цельной магистралью весьма проблематична. Так что с явным отрывом побеждает резьбовое соединение.

Еще несколько слов о принципе действия полезные рекомендации

Подводя итоги все сказанного выше, пройдемся вкратце еще раз по основным этапам формирования резьбы (здесь будет описана процедура с обычной трубой, а не уже наличествующим трубопроводом).

Этап первый. Для начала необходимо взять трубу и тщательно ее зафиксировать посредством специальных зажимов.

Этап второй. После этого тот конец трубы, где будет выполнена резьба, необходимо хорошенько очистить, смазать чем-либо, а затем установить там вороток приспособления.

Этап третий. Далее устройство необходимо вращать, прилагая при этом значительные усилия. Это необходимо делать до того момента, пока не будет получена резьба требуемых параметров.

Также необходимо заметить, что при помощи описываемого в статье инструмента можно нарезать как метрическую, так и дюймовую резьбу. Вполне очевидно, что в первом случае она измеряется в миллиметрах, а во втором — в дюймах.

Для продления эксплуатационного срока клуппа рекомендуем придерживаться представленных ниже требований.

Вовремя заменяйте те части инструмента, которые уже изношены.
При выборе инструмента принимайте во внимание параметры изделия, на котором будет нарезаться резьба

Важно, чтобы оба подходили друг к другу по размерам
А если клупп будет меньшим, чем труба, то при работе образуется сильное трение, из-за которого резцы могут деформироваться.
Периодически приспособление нужно смазывать, для чего применяется специальная смазка. Последняя необходима для того, чтобы охлаждать резцы. Так вы защитите их от перегревания и, как следствие, деформирования

Так вы защитите их от перегревания и, как следствие, деформирования.

В итоге заметим, что клупп является профессиональным инструментом, а потому обращаться с ним следует в соответствии с правилами эксплуатации. При выборе той или иной модели устройства вы должны понимать, каким образом оно действует, и какие манипуляции можно с его помощью совершать. Зная, из какого материала изготовлена труба, каковы ее габариты и технические характеристики, вы сможете подобрать подходящий инструмент среди широкого современного ассортимента. А если будете еще и бережно его использовать, то добьетесь того, что клупп будет сохранять хорошее состояние и первоначальные характеристики.

На этом все. Не забудьте посмотреть приведенный ниже тематический видеоматериал. Удачи!

Назначение устройства

Для соединения двух металлических труб пользуются сваркой или резьбовым соединением . Недостатком сварочного соединения является невозможность его разъединения при возникновении такой необходимости . При работе сваркой нужен опыт, так как соединение должно быть не только прочным, но и еще надежным .  Наличие резьбы не требует применения сварочного аппарата, что упрощает процесс соединения двух труб . Такое соединение получается надежным, прочным, а также может в любой момент быть разъединено с помощью двух ключей .

Для соединения трубы при помощи резьбового соединения нужно выполнить нарезку резьбы . Для этого используется такой инструмент, называемый клупп. Его применение позволяет получить резьбу следующих диаметров:

• полдюйма;
• ¾;
• дюйм;
• дюйм с четвертью.

Преимуществом резьбового соединения является то, что при таком способе не нарушается цинковый слой, как при сварке. Это защищает трубу от негативного воздействия коррозии, продлевая ее срок эксплуатации. Применяется инструмент для получения прочного соединения водопроводных и паропроводных труб, которые выдерживают большие нагрузки по температуре и давлению.

Как выглядит рассматриваемое устройство

Трубный клупп является прототипом плашки, а точнее он произошел от лерки. Это упрощенный вариант режущей лерки, хотя имеются изделия, которые имеют достаточно высокую стоимость. Отличается изделие от лерки и плашки тем, что имеет разборную конструкцию. Плашка изготавливается полностью из прочной стали, а в клуппе из нее отливаются только резцы.

Чтобы обеспечить эффективную нарезку резьбы на трубе, в инструменте используются прочные резцы и держатель из обычного металла. К основным конструктивным элементам трубного клуппа относятся:

• Держатель, который играет роль основания. В держателе можно заменить резцы, так как конструкция является разборной.
• Резцы. Выпускаются различных диаметров, и подлежат замене в держателе при стачивании режущей кромки.

Конструкция простейшего изделия имеет форму направляющей с фиксаторами для резцов. Усилие прикладывается к ручкам, которыми оснащается устройство. Если рукоятки отсутствуют, то нарезка резьбы выполняется путем перемещения клуппа трубным или гаечным ключом.

Разновидности инструмента

Обычно в комплекте идет набор клуппов для нарезания резьбы разного диаметра, а выглядит комплектация следующим образом.

Резьбонарезной инструмент для труб классифицируют на следующие виды:

• Ручной резьбонарезной клупп. В движение изделие приводится двумя ручками или гаечными ключами. С помощью такого вида изделия удобно выполнять нарезку резьбы на трубах диаметром до одного дюйма.
• Ручной клупп с трещоткой. Трещотка позволяет осуществлять возвратно-поступательные движения режущим инструментом при выполнении работы. Преимуществом таких изделий является упрощение работы по получению резьбового соединения большого диаметра. Пользование таким прибором напоминает завинчивание гайки на болт с помощью ключа трещотки.
• Электрический инструмент. Посредством электрического устройства обеспечивается максимальный комфорт в работе. Использовать такой инструмент рационально только тогда, когда приходится ежедневно выполнять соответствующие работы в больших объемах.

Обзор видов

Ранее для нарезки резьбы на трубах использовали круглые плашки. Затем на рынке стали появятся первые простые ручные клуппы. Чуть позже у них в комплекте появились трещотки. И вот совсем недавно, с появлением большого спроса на строительство, появились электрические клуппы.

Электрические клуппы имеют такой же принцип работы, как и ручные, только вместо ручного труда используется электричество.

Электрические резьбонарезные клуппы не принято подразделять на стационарные и переносные. Они все маркируются как профессиональная техника, и поэтому используются как на предприятии, так и в домашних условиях. Основным различием может выступать мощность.

В комплекте имеются насадки с метрической резьбой (исчисляются миллиметрами, и угол надсечек равняется 60 градусам) или дюймовые (исчисление осуществляется в дюймах, и угол надсечек составляет 55 градусов).

Принцип действия прибора довольно прост. В нужную по размеру насадку вставляется труба. Инструмент подключается к сети, и при нажатии кнопки «Старт» машина самостоятельно наносит резьбу. Нет необходимости прилагать дополнительные усилия.

Этот аппарат идеально подойдет для труднодоступных мест (конечно, если это позволяет размер самого прибора). Диаметр труб или других наконечников не имеет значения, поскольку в комплекте идут разнокалиберные насадки, которые можно очень легко сменить.

Основным плюсом, который чаще всего отмечают эксперты, является возможность восстановления старой резьбы, когда предыдущая совсем стерлась, или её необходимо продлить (если, к примеру, часть трубы заменена или обрезана).

Среди недостатков отмечается то, что инструмент тяжелый и увесистый из-за мотора. Чем больше мощность, тем тяжелее будет двигатель. А также агрегат занимает больше места, даже находясь в коробе. Многие сравнивают электрический клупп с болгаркой – они сильно напоминают друг друга внешне.

Электричество у данного аппарата является одновременно и плюсом, и минусом. Недостаток заключается в том, что для клуппов постоянно необходимо питание.

Виды и конструкции ручных клуппов

Каждый тип инструмента имеет свои особенности и отличия в конструкции.

1.Косые клуппы

Нарезание механической резьбы на стержнях и болтах осуществляется с помощью косого клуппа. Конструктивное исполнение этого вида изделия является самым простым.

Косой клупп состоит из рамки с двумя рукоятками и с отверстием.  В ней размещаются две призматические раздвижные прогонки.  Упорный винт  координирует размещение прогонок. Сухарь и плашки имеют прочную установку для обеспечения совпадения ниток резьбы на прогонках. Точная установка прогонок и сухаря гарантируется треугольными выступами в рамке и соответствующими выемками в плашках и сухаре.

Поломка прогонок исключается благодаря передаче на них давления от винта посредством сухаря. Определённый диаметр резьбы должен соответствовать отдельному комплекту плашек. Устанавливая прогонки в клуппе, следите за цифрами на рамке и плашках – они должны совпадать. Неправильно установленные прогонки делают процесс нарезания резьбы невозможным.

2. Клупп Маевского

Клупп Маевского предназначен для нарезки витков на трубах диаметром до 2”.

Клупп Маевского изготавливается из чугуна, что сказывается на весе инструмента

В основе механизма лежит рама с пазом, в котором посажены разводные прогонки,  крепят которые с помощью упорной крышки. Винты координируют размещение плашек в окнах. На раме клуппа установлен направляющий фланец. В нём же размещаются направляющие втулки. Под каждый диаметр труб предусмотрены наборы плашек. Вращение инструмента производится рукоятками.

Достоинствами устройств этого вида  являются простота конструкции и маленький вес. Использование легкого клуппа особенно удобно при нанесении витков резьбы на трубах малого диаметра.

3. Трубный клупп

Самым распространённым устройством для нарезания резьбы на трубах является так называемый трубный клупп. Инструмент предназначен для создания нарезки диаметром от 1/2″ до 2″.

Корпус, выполненный из чугуна, с одной стороны оснащён тремя прямоугольными канавками для направляющих плашек, а с другой стороны – четырьмя прорезями для режущих прогонок. Штифты зафиксированы в плашках. Они входят в отверстия разъёмного кольца для направляющих прогонок. Штифты в режущих прогонках размещают в выемке разводного кольца. Средством крепления разъёмных колец к раме являются зажимные кольца. Поворот колец заставляет плашки перемещаться в радиальном направлении. Это перемещение соответствует диаметру резьбы, который необходимо получить. Движение происходит благодаря пазам, имеющим спиральную форму. Винты предназначены для затягивания разъёмных колец. Вращение при нарезании витков производится при помощи ручек.

В таком клуппе предусмотрены два набора прогонок. Первый генерирует резьбу диаметром 1/2″ и 3/4″, а второй витки диаметром 1″, 1 1/4″, 1 1/2″ и 2″. На кольце имеются засечки, указывающие размещение кольца при нарезании резьбы необходимого диаметра. Прогонки первого набора имеют нарезку только с одной стороны, а плашки второго комплекта – двустороннюю. Устанавливая их, необходимо обращать внимания на цифры, которые нанесены на раму клуппа и на сами прогонки.

Современные ручные клуппы бывают и электрическими, с их помощью можно выполнять большие объемы работ

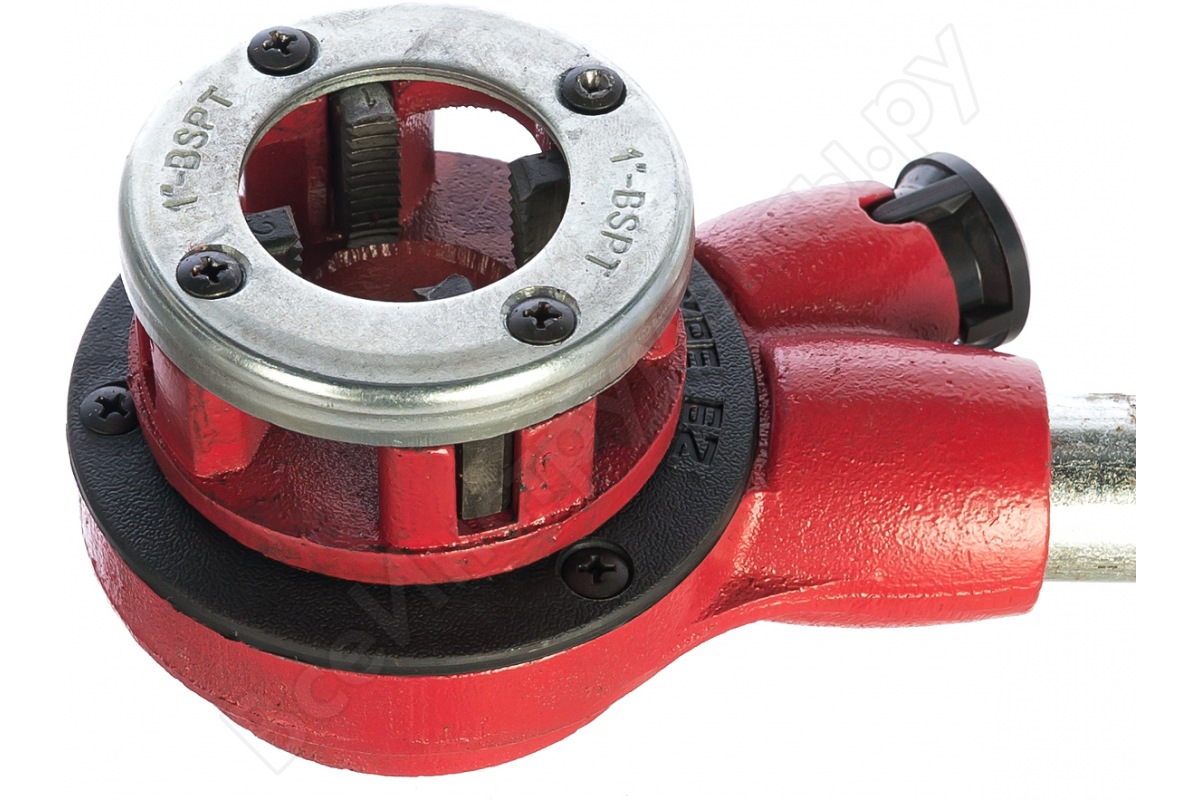

4. Клупп с трещоткой

Инструмент такого вида является модификацией устройства самого простого конструкционного исполнения. Вмонтированный храповой механизм или трещотка максимально облегчает работу с клуппом, увеличивает скорость нарезки витков. Трещотки бывают левые и правые. Предназначены для облегчения работы в труднодоступных местах и оптимальной передачи усилия. Приспособление очень простое в использовании. Его можно быстро снять с резьбы обратным вращением рукоятки, повернув рычаг трещотки.

При бережном использовании трещотка служит долгое время. В случае поломки вместо неё можно использовать газовый ключ.
